[选型&资源] Gravity心率传感器|选型指南

[复制链接]

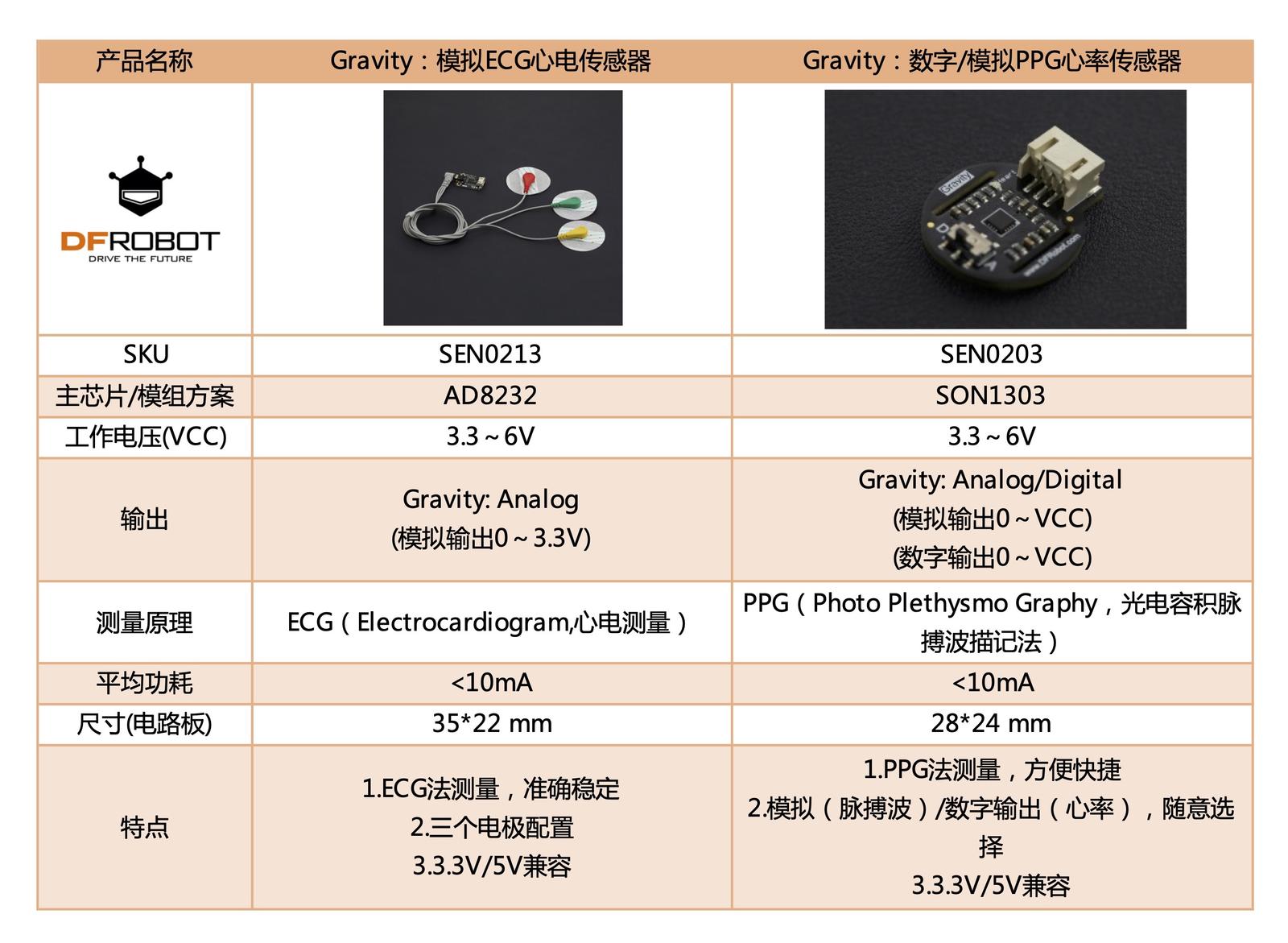

产品名称Gravity:模拟ECG心电传感器Gravity:数字/模拟PPG心率传感器
SKUSEN0213SEN0203
主芯片/模组方案AD8232SON1303
工作电压(VCC)3.3~6V3.3~6V
输出Gravity: Analog
(模拟输出0~3.3V)
Gravity: Analog/Digital
(模拟输出0~VCC)
(数字输出0~VCC)
测量原理ECG(Electrocardiogram,心电测量)PPG(Photo Plethysmo Graphy,光电容积脉搏波描记法)
平均功耗<10mA<10mA
尺寸(电路板)35*22 mm28*24 mm
特点1.ECG法测量,准确稳定
2.三个电极配置
3.3.3V/5V兼容
1.PPG法测量,方便快捷
2.模拟(脉搏波)/数字输出(心率),随意选择
3.3.3V/5V兼容



单导联心电检测传感器

Gravity心率传感器|选型指南图1
心电包含了大量的噪声,DFRobot单导联心电检测传感器采用AD8232信号调理模块,专用于ECG及其他生物电测量应用,具有运动或远程电极放置产生的噪声的情况下提取、放大及过滤微弱的生物电信号能力。配合超低功耗模数转换器(ADC)和Arduino 主控器,就能够轻松地采集输出信号,绘制心电图。

注意:本品并非专业医疗仪器,不能作为辅助配件参与诊断和治疗。

套件内含6片电极片,如需更多贴片,可单独购买:心电图电极片

技术规格

  • 供电电压:3.3V - 6V (推荐:5V)
  • 输出电压:0 - 3.3V
  • 工作电流:< 10mA
  • 接口类型:模拟量输出
  • 转接板尺寸:35mm * 22mm
  • 接口:PH2.0-3P

心率传感器

Gravity心率传感器|选型指南图2
模块拥有方波和脉搏波两种信号输出模式,可以通过板载开关去自由切换输出信号。脉搏波将输出一个连续的心率波形,而方波将根据心率的变化输出对应的方波。板载Gravity 3-Pin接口,可以直接兼容Arduino I/O扩展板,使用简单,平台兼容性好,可广泛应用于手环,腕带等可穿戴饰品的DIY制作。

注意:
1.此为静态心率传感器,测量时请勿随意移动,也勿按压过紧。
2.本品并非专业医疗仪器,不能作为辅助配件参与诊断和治疗。

技术规格

  • 供电电压:3.3 - 6V,推荐5V
  • 输出电压:模拟量(0 - VCC)/ 数字量(0 / VCC)
  • 工作电流:< 10mA
  • 尺寸:28mm x 24mm

Gravity心率传感器选型表.pdf

151.34 KB, 下载次数: 2582

NganTing  见习技师

发表于 2020-4-23 13:54:40

非常好的创意!加油!
回复

使用道具 举报

gada888  版主

发表于 2020-4-23 17:37:11

SEN0203应该好上手,毕竟是模拟和数字双设计
回复

使用道具 举报

txm派瑞深山锹  高级技师

发表于 2020-4-24 10:02:48

NganTing 发表于 2020-4-23 13:54
非常好的创意!加油!

我用心率传感器出来的不是我的心率!!!
回复

使用道具 举报

20060606  高级技匠

发表于 2020-7-20 05:22:41

SEN0203为什么测心率每次都是150-300多呢?
回复

使用道具 举报
