STEM教育 · Arduino动手做05：热敏电阻传感器模块

37款传感器与执行器的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止这37种的。鉴于本人手头积累了一些传感器和执行器模块，依照实践出真知（一定要动手做）的理念，以学习和交流为目的，这里准备逐一动手尝试系列实验，不管成功（程序走通）与否，都会记录下来—小小的进步或是搞不掂的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

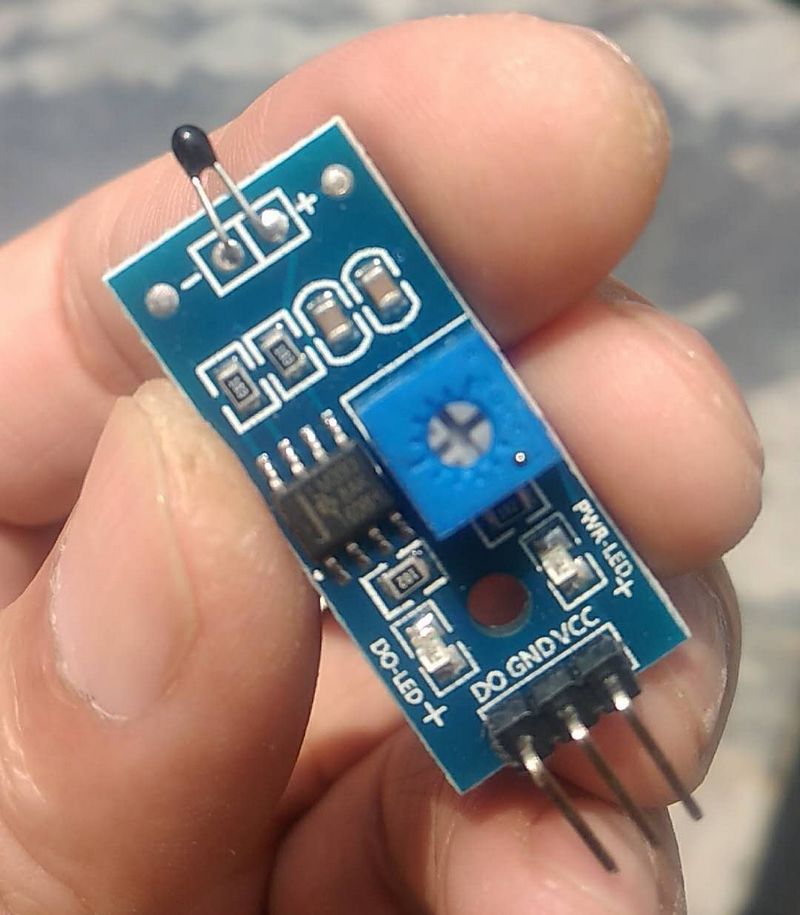

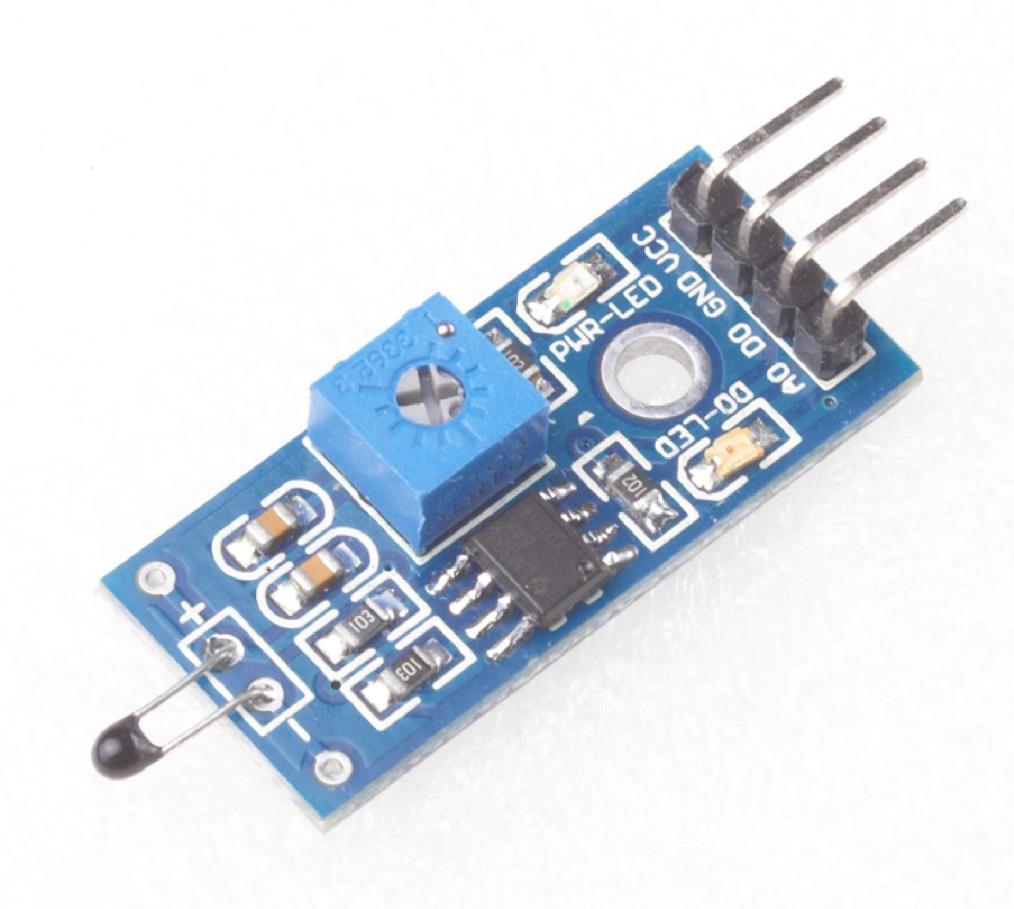

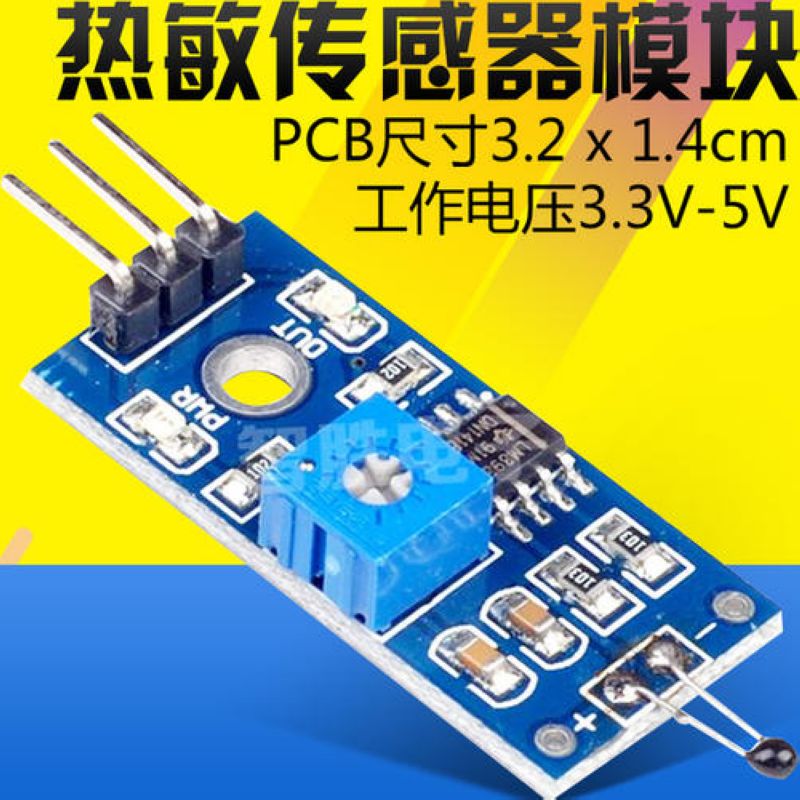

实验五：热敏电阻温度传感器模块

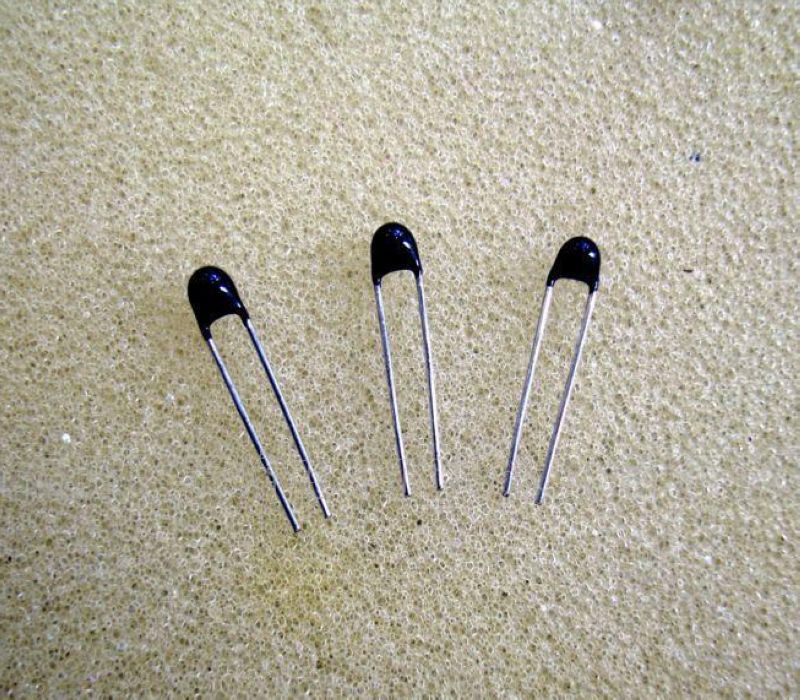

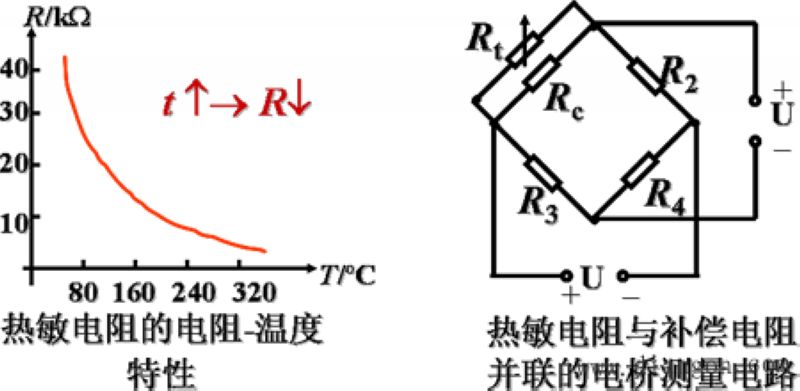

热敏电阻器

是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低，它们同属于半导体器件。

热敏电阻的主要特点是：
①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化；
②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～-55℃；
③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；
④使用方便，电阻值可在0.1～100kΩ间任意选择；
⑤易加工成复杂的形状，可大批量生产；
⑥稳定性好、过载能力强。

热敏电阻主要应用
热敏电阻也可作为电子线路元件用于仪表线路温度补偿和温差电偶冷端温度补偿等。利用NTC热敏电阻的自热特性可实现自动增益控制，构成RC振荡器稳幅电路，延迟电路和保护电路。在自热温度远大于环境温度时阻值还与环境的散热条件有关，因此在流速计、流量计、气体分析仪、热导分析中常利用热敏电阻这一特性，制成专用的检测元件。PTC热敏电阻主要用于电器设备的过热保护、无触点继电器、恒温、自动增益控制、电机启动、时间延迟、彩色电视自动消磁、火灾报警和温度补偿等方面。

模块参考电原理图

Arduino实验开源代码

代码

/*
【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
实验五：热敏电阻温度传感器模块
*/

void setup() {
  pinMode(3,INPUT);
  pinMode(12,OUTPUT);
}

void loop() {
  if (digitalRead(3)) {
    digitalWrite(12, LOW);
  }
  else {
    digitalWrite(12, HIGH);
    delay(2000);
  }
}

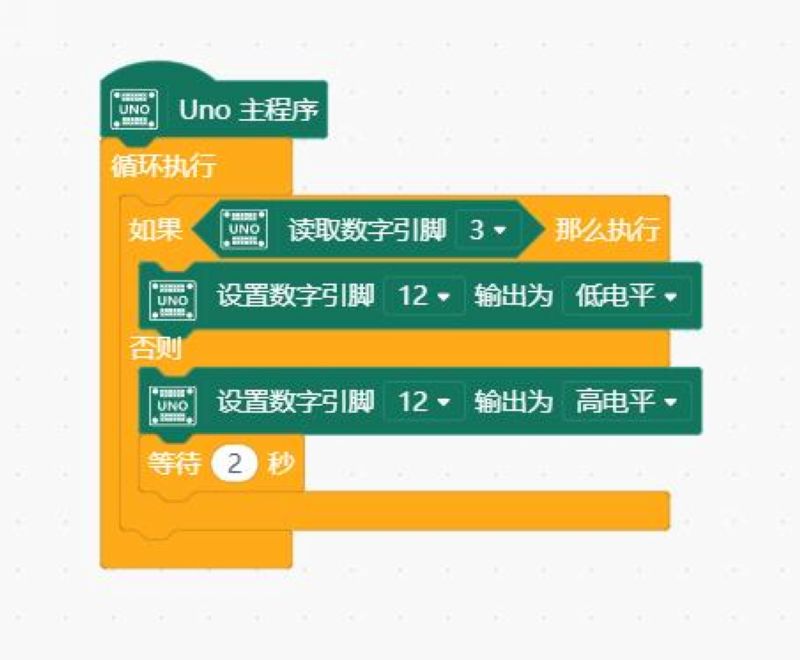

实验开源图形编程（Mind+、编玩边学）

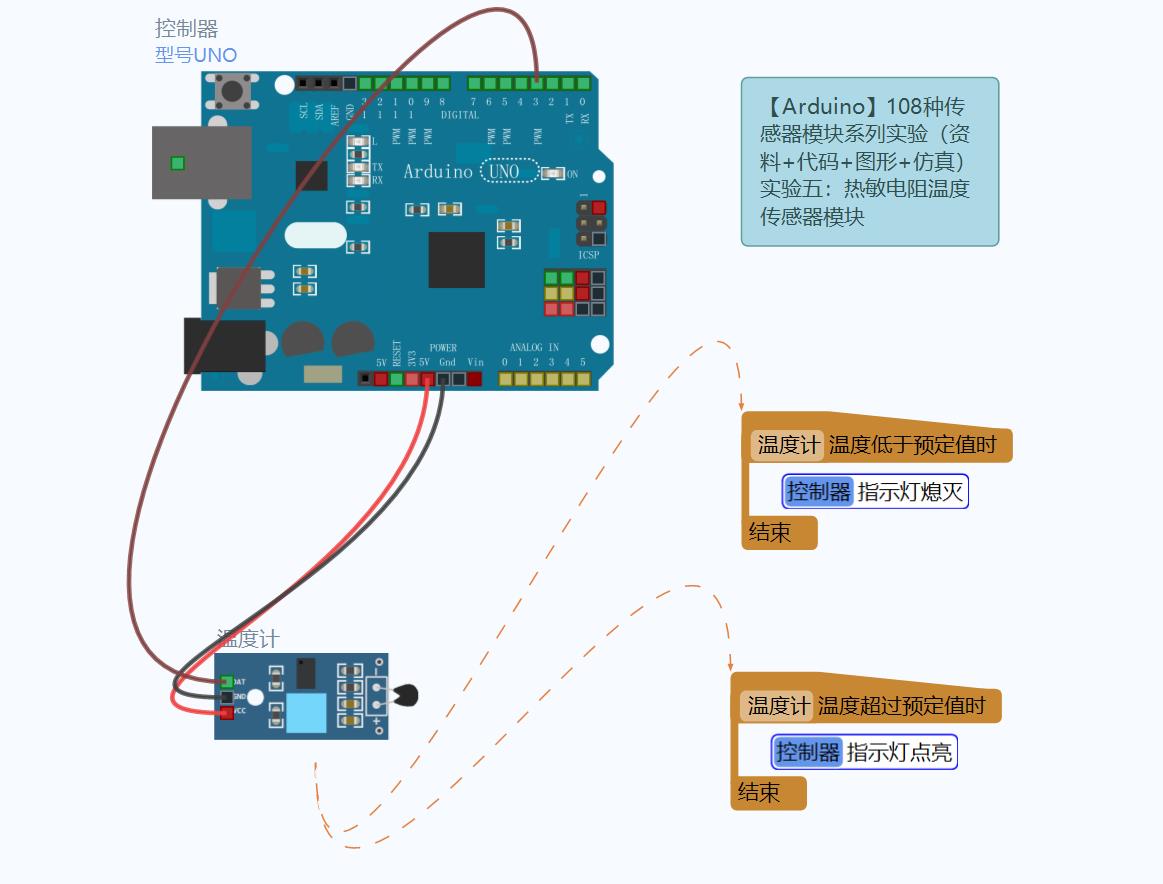

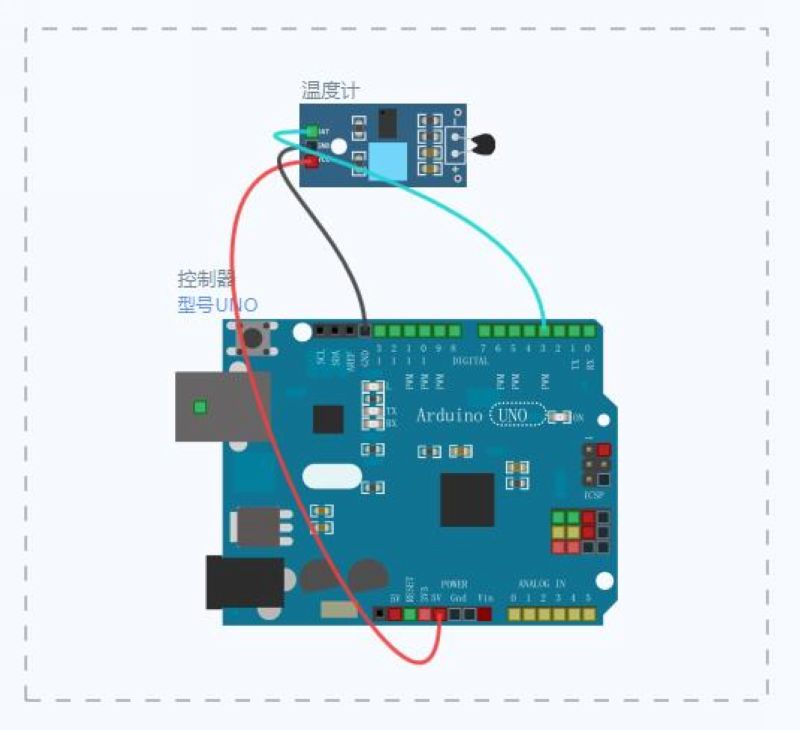

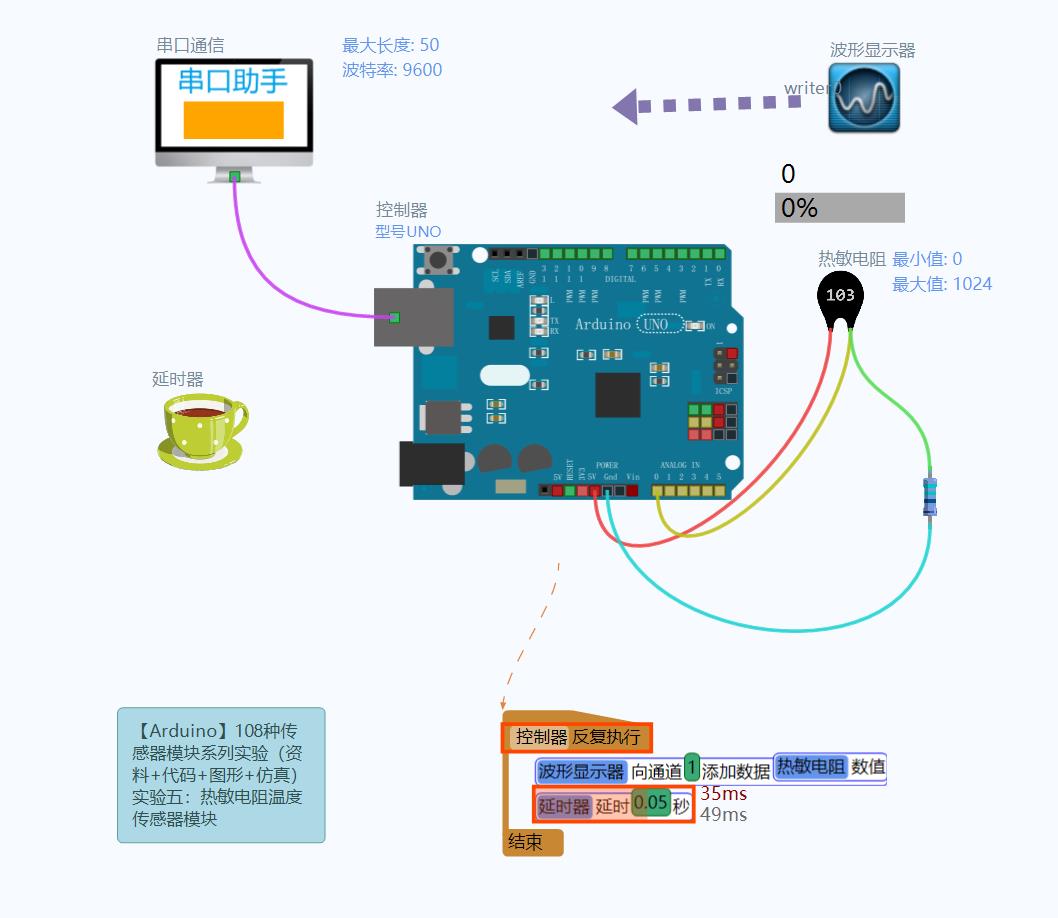

实验开源仿真编程（Linkboy V4.62）
