Arduino教程09 感光灯 「DFR0100 」
2014-05-297.5万
AI 快速预览详细

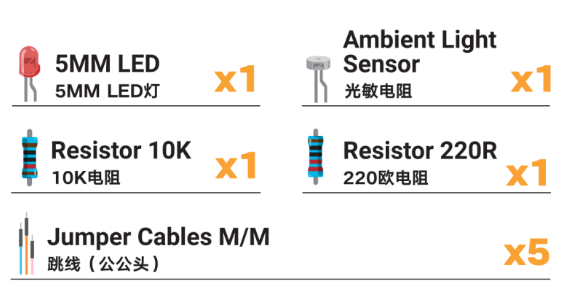

本篇Arduino教程介绍了如何制作一个感光灯，通过光敏二极管检测光线的亮暗，并控制LED灯的开关。硬件清单包括光敏二极管、LED灯等。示例代码展示了如何读取光敏二极管的模拟值，并根据设定的阈值控制LED灯的开关。通过调整代码中的阈值，可以根据实际需求设置感光灯的亮度触发条件。这个项目非常适合零基础的新手尝试，适合用于STEM教育和儿童科学实验。
|
【本篇课程内容于 2024年11月14日更新】 >本系教程配套硬件套件：【新版】Arduino入门套件 DFR0100 这个项目中将介绍一个新元件——光敏电阻。从名字可以看出，这个元件是依赖光作用的。在黑暗的环境中，光敏电阻具有非常高阻值的电阻。光线越强，电阻值反而越低。通过读取这个电阻值，就可以检查光线的亮暗了。我们这里选用的是光敏二极管，光敏二极管其实就是光敏电阻中的一种，只是它还具有正负极性。 我们这次做的这个非常好玩，叫做感光灯。它能随着光线明暗而选择是否亮灯。这个光感灯非常适合用做夜晚使用的小夜灯。晚上睡觉的时候，家中灯关掉后，感光灯感觉到周围环境变暗了，就自动亮起。到了白天，天亮后，感光灯就又恢复到关闭的状态了。  LED灯还是和以往一样的接法。而光敏二极管是有正负极的，和LED一样，也是遵循长脚（-），短脚（+）的原则（在下方连接图中左侧为负极，右侧为正极）。还需注意的与光敏二极管相连的电阻是10k，而不是220Ω。  图 1 感光灯连线图 示例代码 样例代码：
下载完代码后，LED灯会亮起，这时，你需要拿一个手电筒照你的光敏二极管（用手机后置摄像头的闪光灯应该也可以），这时你会发现LED灯神奇般的自动熄灭。但是，一旦你的手电筒移开，LED灯又再次亮起。 这段代码想必你一定能看的懂了吧？我就简单说一下可能不明白的地方。我们之前在项目【温度报警器】中讲LM35温度传感器的时候，也用到了模拟口读取。强调了模拟量不需要设置pinMode()输入输出模式。这里，也是同样用模拟口用来读取光敏二极管的模拟值。 一旦有光照射，读出的模拟值就会减小，这里设定的上限值是1000。这个值可以按你需要的亮度来选取。选取方法：先把整个装置放在你想让LED关闭的一个环境下，然后打开串口，查看串口显示的值，把这个值替换掉代码中的1000。 从串口读值，是调试代码一种很好的方法。 光敏二极管 这里接触了一种新元件——光敏器件。这类器件都是将光信号变成电信号的特殊电子元件。元件内部有特殊的光导材料，外部用塑料或者玻璃封装。光线照射在这类光导材料上时，光敏器件的电阻值就会迅速变小。光敏元件有很多，光敏电阻，光敏二极管，光敏三极管等等。不过原理是差不多的。我们这里选用的是光敏二极管。光敏二极管其实是光敏电阻中的一种。所谓二极管，就是有正负极的，所以在连线的时候也要注意正负极。 光敏电阻在黑暗的环境中，具有非常高阻值的电阻。光线越强，电阻值反而越低。随着两端电阻值的减小，电压也就相应减小（从模拟口读到的值也就变小，模拟口0~1023的值对应是0~5V的电压值）。 那电压为什么会减小呢？那就要用到我们初中学的物理知识——分压原理。让我们看一个典型的分压电路，看看它是如何工作的。（图2）  图 2 分压电路图 输入电压Vin（我们这里也就是5V），连在两个电阻上，只测量通过电阻R2的电压Vout，其电压将小于输入电压。计算R2两端的Vout电压公式如下图所示。（图3）  图 3 分压公式 在我们这项目中，R1代表的就是10k电阻，R2代表的就是光敏二极管。本来R2在黑暗中，值很大很大，所以Vout也就很大，接近5V。一旦有光线照射的话，R2的值就会迅速减小，所以Vout也就随之减小了，读取的电压值就小。通过上面这个公式可以看出，R1选取不能太小，最好在1k~10k左右，否则比值变化不明显。 示例代码  Auto_Light_Chinese.rar下一篇教程：Arduino教程 10 -- 舵机初动 DFRobot版权所有，欢迎转载。 转载请务必标注来源： DF创客社区+作者姓名+原文网址。 |
看到论坛是上有另外一位小伙伴在玩这个传感器，希望对你有帮助
https://mc.dfrobot.com.cn/thread-24805-1-1.html
光电二极管应该反接， 即正极对GND，负极对5v。
“没有光照的时候，它有很小的饱和反向漏电流，也就是我们所说的暗电流。当受到光照的时候，里面的饱和反向漏增大，形成光电流,电流的强度随入射光强度的变化而变化”
google一下光敏电阻的实例电路，也都是反接的。
亲测之后反接的确在室内较暗的光照下面灵敏度更高。
