Arduino Nano I/O 扩展板兼容性说明
2014-09-012.5万
AI 快速预览详细
本文讨论了Arduino Nano I/O扩展板的兼容性问题，特别是不同版本Nano（2.0、3.0、4.0）的接口顺序差异。文章指出，DFduino Nano 3.0修改了管脚映射，使得所有3.0之前的管脚能够兼容。通过本文，用户可以了解如何选择合适的扩展板，确保接口顺序一致，避免I2C管脚错误。
|

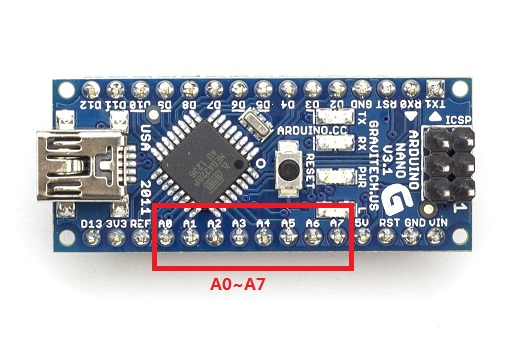

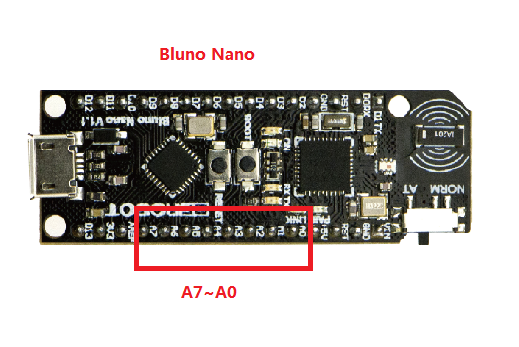

最近在看DF一块Nano扩展板，使用上碰到了一点问题，他的模拟口竟然和Nano 4.0的接口是反的，又拿了几款其他的Nano测试后发现了这一个让人有点蛋疼的问题：Arduino 官方的Nano 2.0系列和3.0系列 模拟口的顺序是不一样的！！！   然后DF的扩展板用的是老版本2.0的线序，所以导致了模拟口管脚排序的错误，导致了I2C管脚的错误。 好奇之下看了一下DF官方的DFduino Nano 3.0  看起来DF把Arduino的管脚给修改了一下，使得所有3.0之前的管脚能够兼容。能够同时在同一块扩展板上运行。 下面是出传说中的Nano 4.0 以及Bluno Nano   Nano 4.0 使用了atmel32u4 的Leonaodo， 他的管脚映射就与上面有所不同，而Bluno Nano却依旧沿袭了DF的一贯作风，兼容性依旧。 最后放上一张 Nano shield的图片，大家就应该知道我在讲什么了。  本来想找一些2.0的实物截图，但奈何找不到啊，只能先这么凑合一下吧。 |
