Arduino衍生相关芯片引脚图
2014-09-011.5万
AI 快速预览详细
本文提供了ATmega644、ATmega1284和ATtiny系列的高清无码引脚图，方便用户随时查看。这些第三方开发的控制器成本较低，适用于多种使用场景。文章还提供了详细的资源链接，帮助用户进一步了解这些芯片的应用。
|

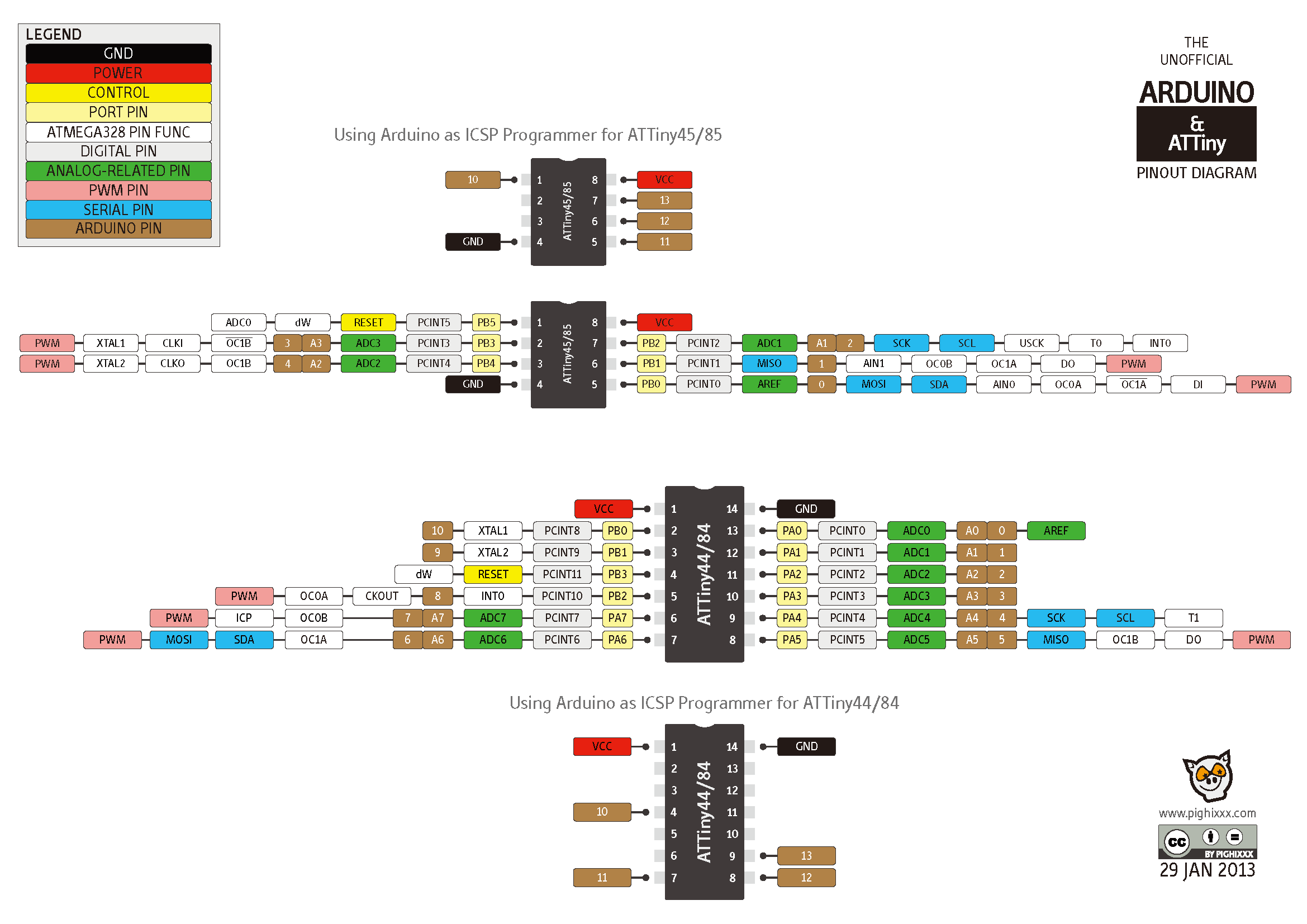

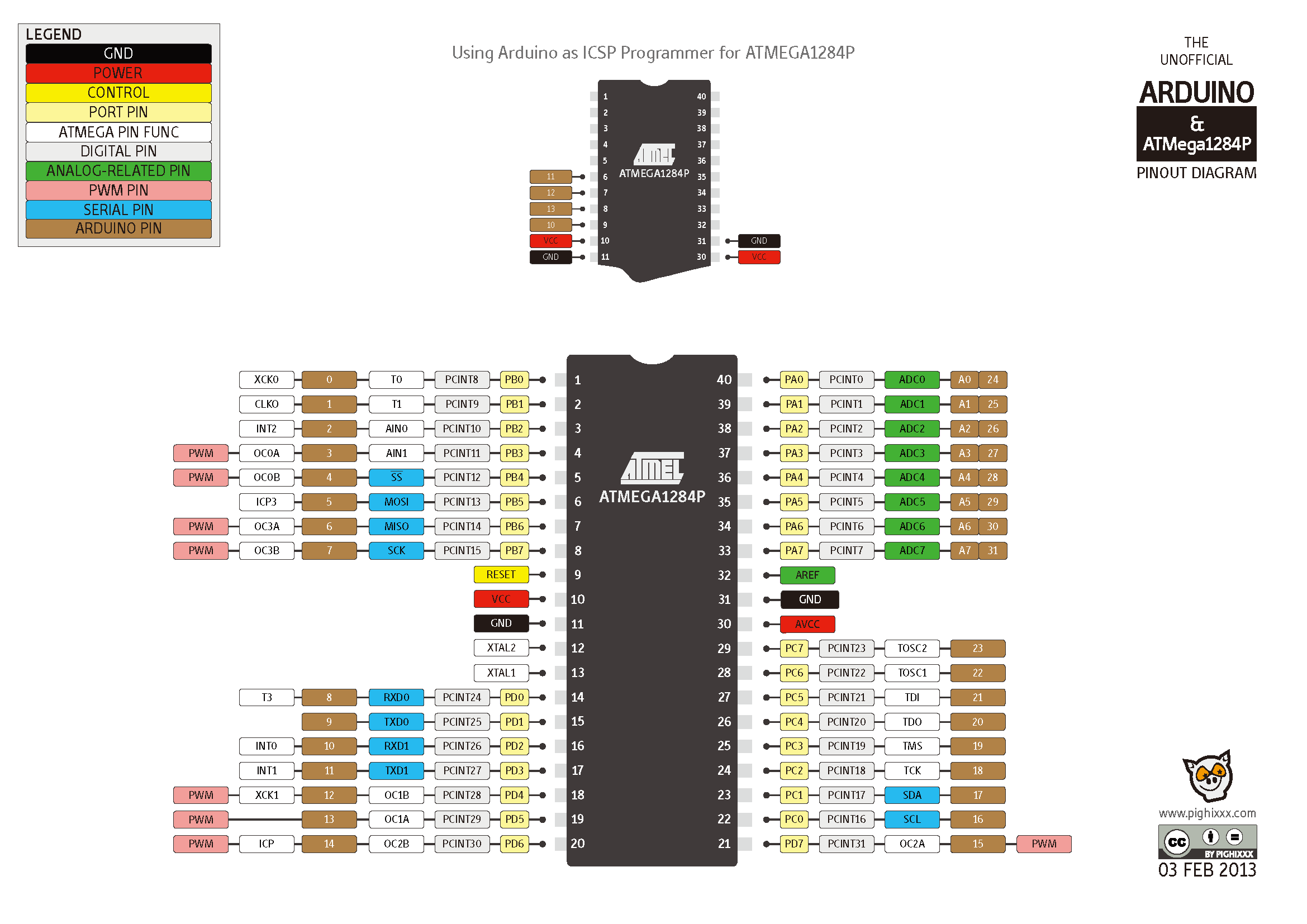

虽然说这个帖子已经在海外和国内不少地方已经发烂了，但是最近想用想看的时候还是经常找不到，或者找到的不是高清无码的图。 特此收集了一下，并且留在社区里面以便自己想要的时候就能看。 特此声明，此图非Arduino官方绘制，（Arduino社区ID: pighixxx）来源于：http://pighixxx.com/ (最近可能在维护) ATmega644引脚图  ATmega1284引脚图  ATtiny系列引脚图  以上皆为Arduino衍生控制器，有第三方开发过不少软件与bootloader库资源，与官方芯片方案比成本低，并且针对不同使用场景有更多的芯片选型空间。 详细内容：http://playground.arduino.cc/Main/ArduinoOnOtherAtmelChips |
