OverLordPro微创手术－为挤出机构散热

2015-07-161.5万

UID: 28908

4文章

0粉丝

0获取喜欢

AI 快速预览详细

本文介绍了为OverLordPro挤出机构进行散热改造的过程。首先需要正确识别电源线，然后打印一个风道，并连接24V鼓风机。通过这些步骤，可以实现全内置散热，有效降低挤出机构的温度，提升打印稳定性和寿命。

警告⚠大师提示：改造有风险，折腾请谨慎

不过还是手痒，本着no zuo no die的精神，搞了一个全内置散热机构。

首先，需要搞清楚哪根是电源线。OLP比较神奇之处在于，一般都是红正黑负
但我这台机器是棕线正，黑线负。。慢着，还有两根黑线！
搞的我拿着万用表量了半天才敢开刀。。。

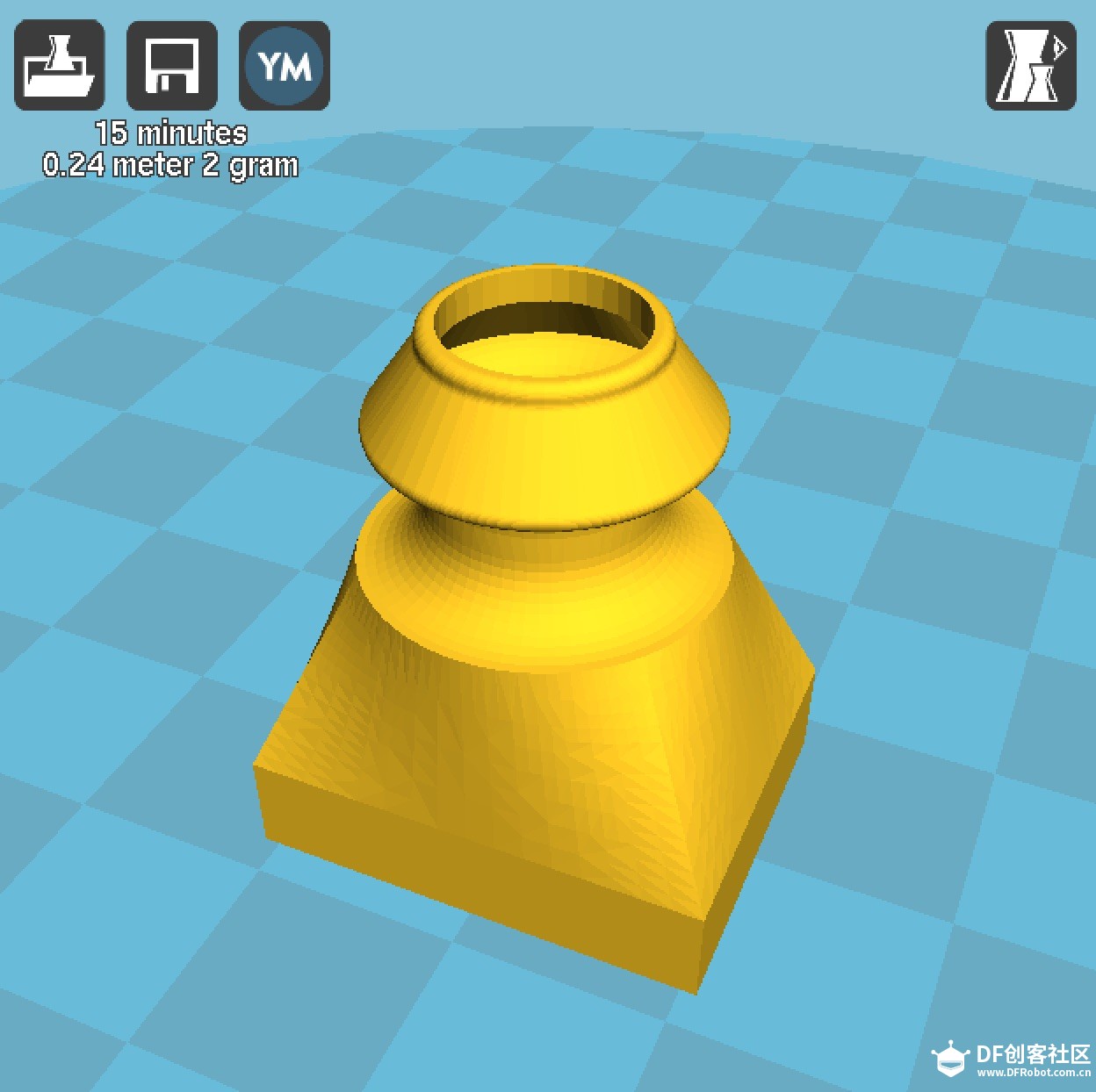

动手前，需要先打印一个风道
OverLordPro微创手术－为挤出机构散热图4

OverLordPro微创手术－为挤出机构散热图4

好吧，既然微创手术，就要干个细致活。这一步的难点在于把导线外皮削掉，线芯不能损坏
嗯。虽然只削一点点下来，最后还是弄了满头大汗

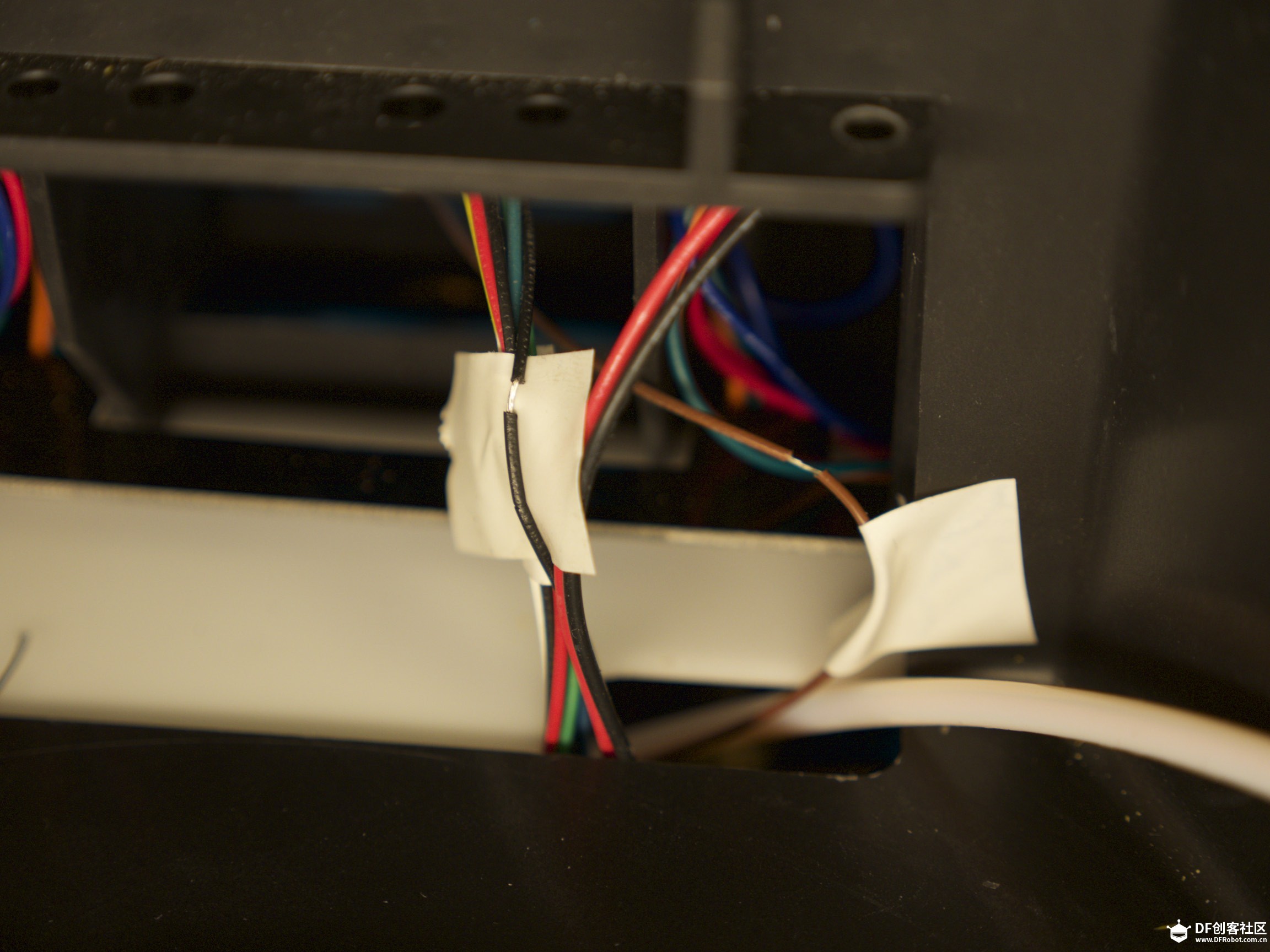

OverLordPro微创手术－为挤出机构散热图1

OverLordPro微创手术－为挤出机构散热图1

然后就可以连接鼓风机了。
鼓风机是在某宝上买的5015型24v便宜货，把线皮剥掉后，接上即可。

一根。。

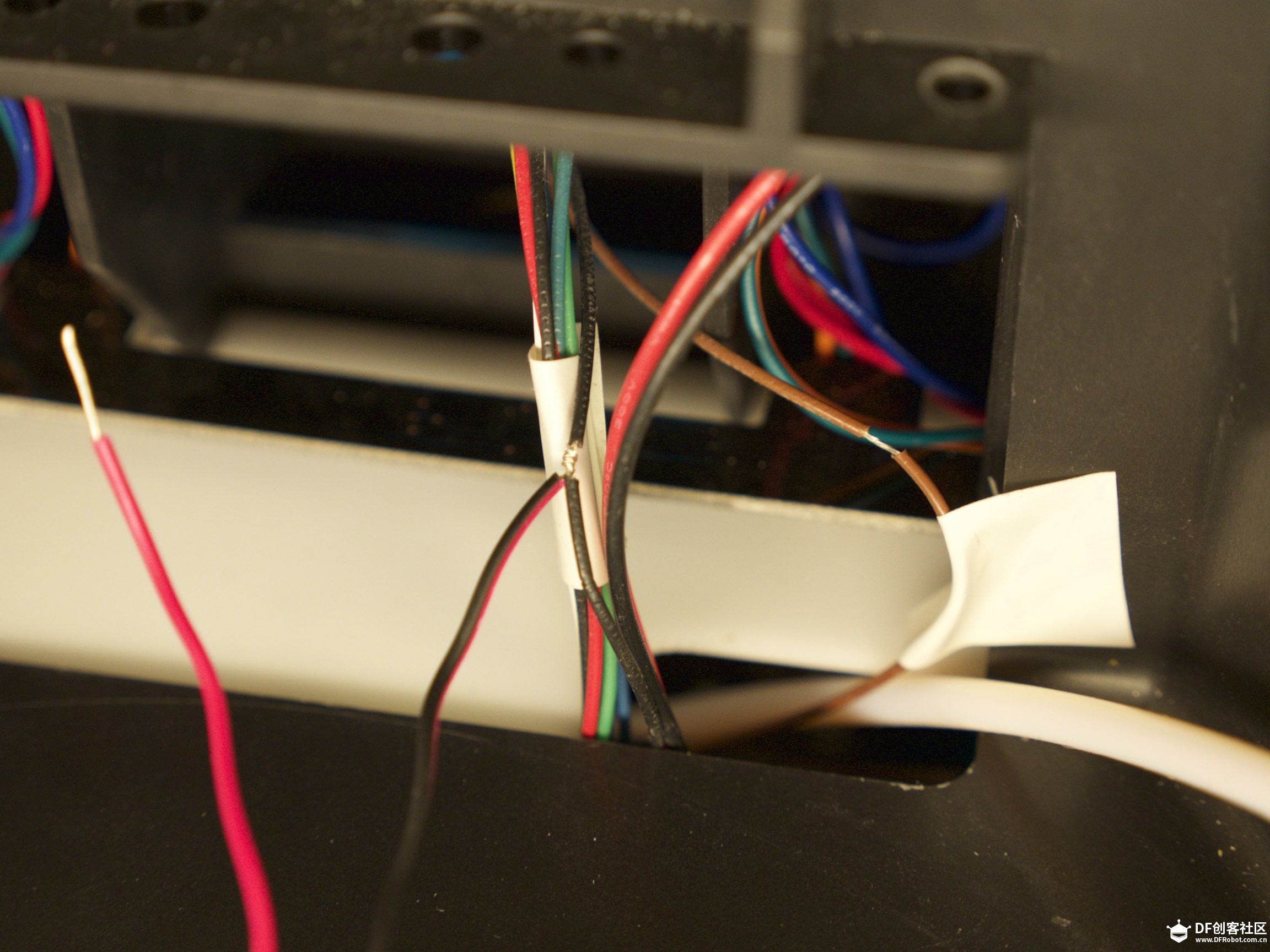

OverLordPro微创手术－为挤出机构散热图2

OverLordPro微创手术－为挤出机构散热图2

两根。。

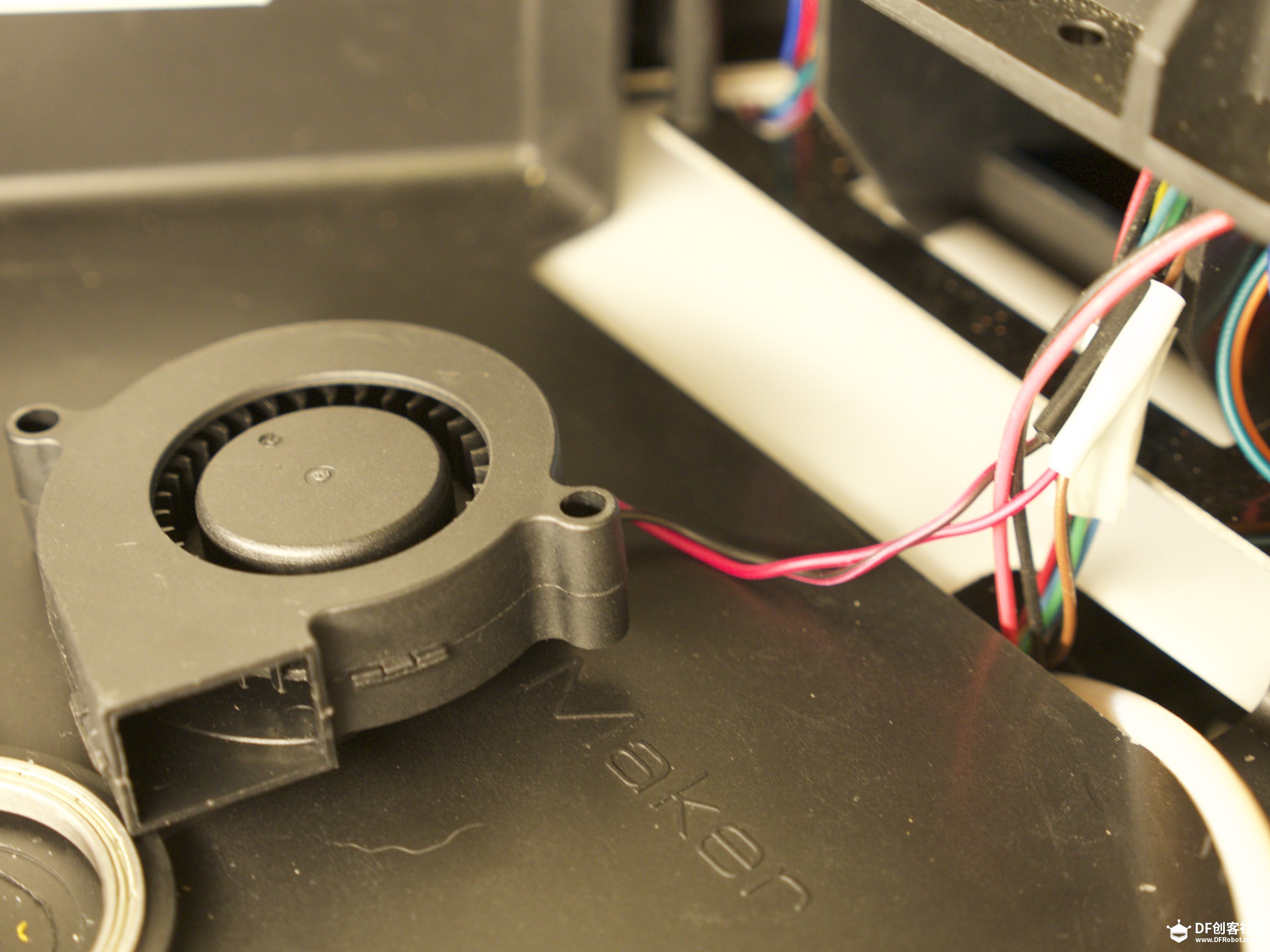

OverLordPro微创手术－为挤出机构散热图3

然后接上风道和软管，用双面胶把鼓风机粘在底板上就行了

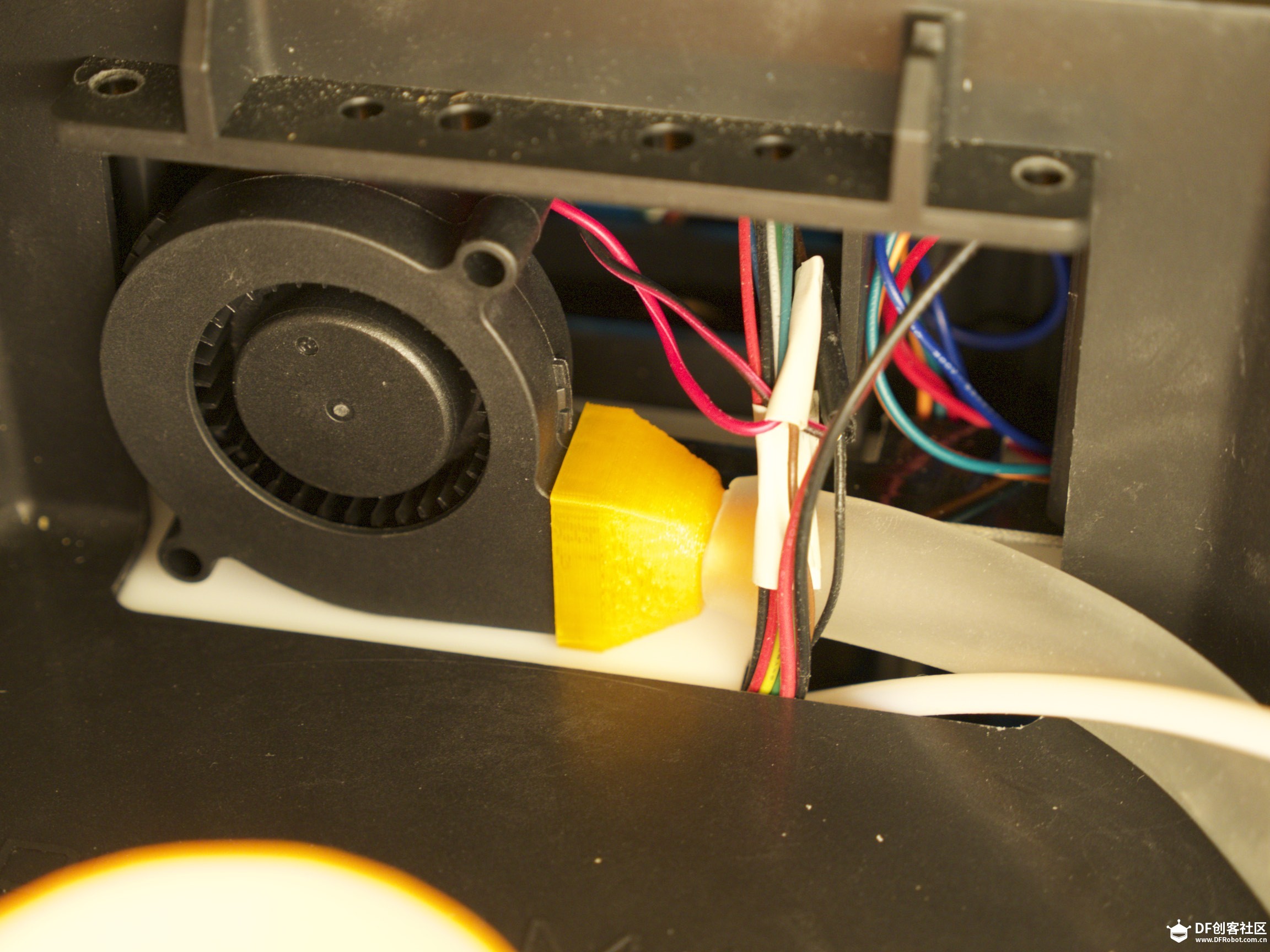

OverLordPro微创手术－为挤出机构散热图6

OverLordPro微创手术－为挤出机构散热图6

完成后是这样的

OverLordPro微创手术－为挤出机构散热图7

打印的时候，不会影响料盘转动，不过前提是自己做一个小的料盘架。。
出风口：
OverLordPro微创手术－为挤出机构散热图8

OverLordPro微创手术－为挤出机构散热图8

风机：

OverLordPro微创手术－为挤出机构散热图9

附件，导风管模型

下载附件

tube.zip

微创手术, 机构

相关帖子

创作许可协议

本项目采用 None(不开放任何权利，保留所有权利) 进行许可。

3D打印其他平台

评论(9)

20060606

打风道时是怎么散热的?

zhukham_3d

牛的也想试着改造下能顺便提供下料盘架的模型文件么

dbc0301

都用上3D打印了。

dbc0301

先赞一个再说。:)

joyyazi

原来是你的作品，出来后也不在群里发下。。。。
:@
让大家都改下。。。

siska

我们这里热得不行，这天气打印东西，人不吹空调，也要给打印机吹空调

丄帝De咗臂

改造

swanglei

:lol两根黑线的确都是GND。。。。。。哈哈
你这种改装方式的确挺不错的，空间利用率比较高！！！
另外，剥线皮的时候应该是比较容易的吧，那个线的表皮是铁氟龙的，不会像一般的PVC材质很差~~~~而且还耐高温！可以理解成是质量最好的线材了~~~
改造好像也没有什么危险啊。。。而且弄坏了我们也会告诉你怎么修的啊。。。呵呵。。。放心了，有我在呢~

swanglei回复jerry84

:Q呜呜。。。。我不是售后。。。。我是研发~~~~~:'(

jerry84

作者

回复swanglei

线材的确扎实，一摸就知道是高温线。主要是操作空间太小，又懒的把机器搬出来搞。
这个机子真实挺良心的，大师售后也很到位:lol

永远的黑侠

支持改造，越改越好，把机器发挥到极致发扬创客精神。
