本来养花结果手痒做了它《超声波控制微景观灯光》

2015-07-276.3万

copyc4

UID: 2151

20文章

0粉丝

36获取喜欢

精华项目

AI 快速预览详细

该项目通过Arduino NANO和超声波模块实现微景观灯光的智能控制。主要硬件包括Arduino NANO、超声波模块、LED等。通过超声波模块检测距离，并根据距离调整LED亮度，实现自动感应开关和亮度调节。最终效果是微景观灯光可以根据周围环境自动调节，适用于DIY爱好者和智能家居场景。

闲下来了可以养养花花草草了，不过还是手痒又做了个无聊的东西，喜欢的看看。

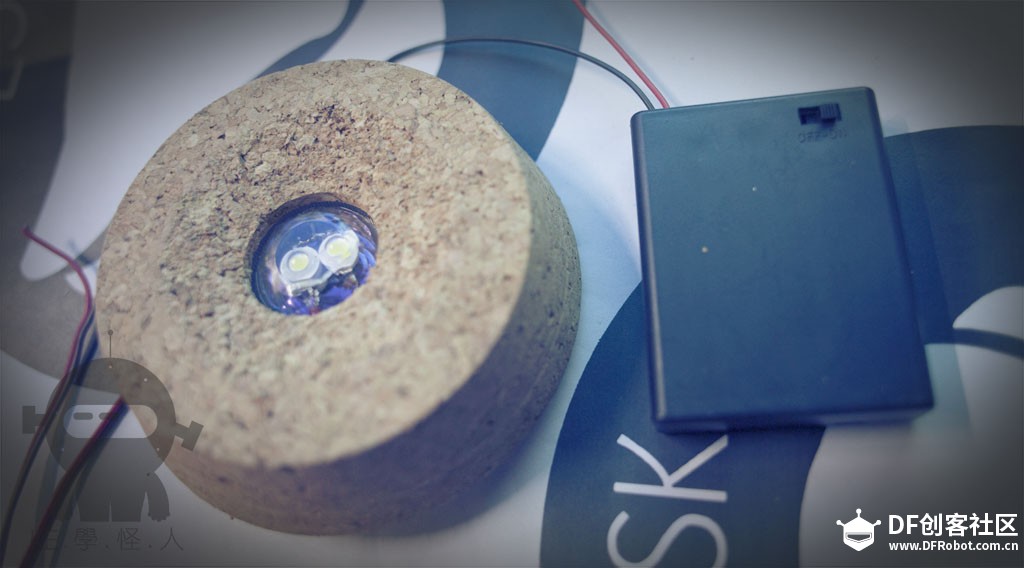

微景观是在淘宝买的，寄到后自己diy一下就好了。上面的灯嘛原来就有，只不过是手动的我嫌开关灯太麻烦了而且亮度有些不够，加亮后可以做个小夜灯、所以动手改了一个超声波控制开关灯和调整亮度的电路，现在分享给大家。（作为一个Ke学怪人一定要动手改改才爽嘛）
开始嘛先做景观

微景观OK了我们开始做灯吧。

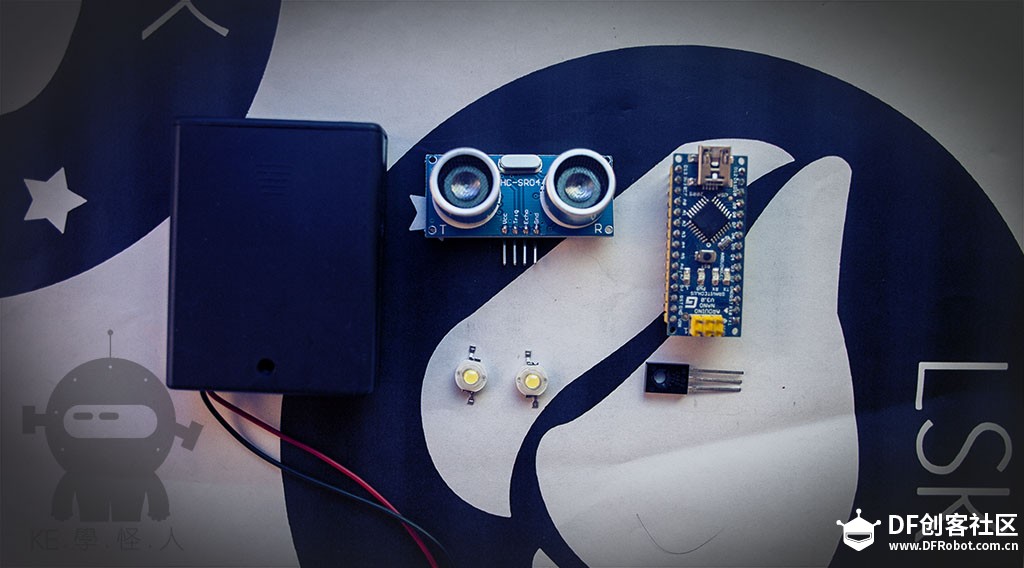

先来看看配件；

Arduino NANO x 1

超声波模块 x 1

led x 2

7号电池盒 x 1（要是有合适的电源就不用电池盒了直接接电源）

10k电阻 x 1

三极管 x 1

连线图（电路嘛专业人士可以优化优化）

本来养花结果手痒做了它《超声波控制微景观灯光》图10

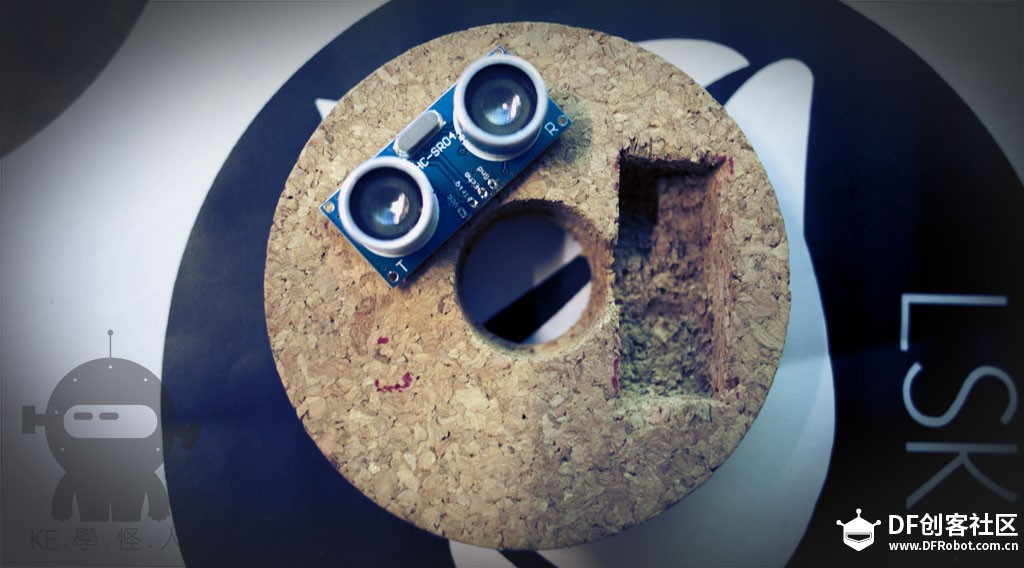

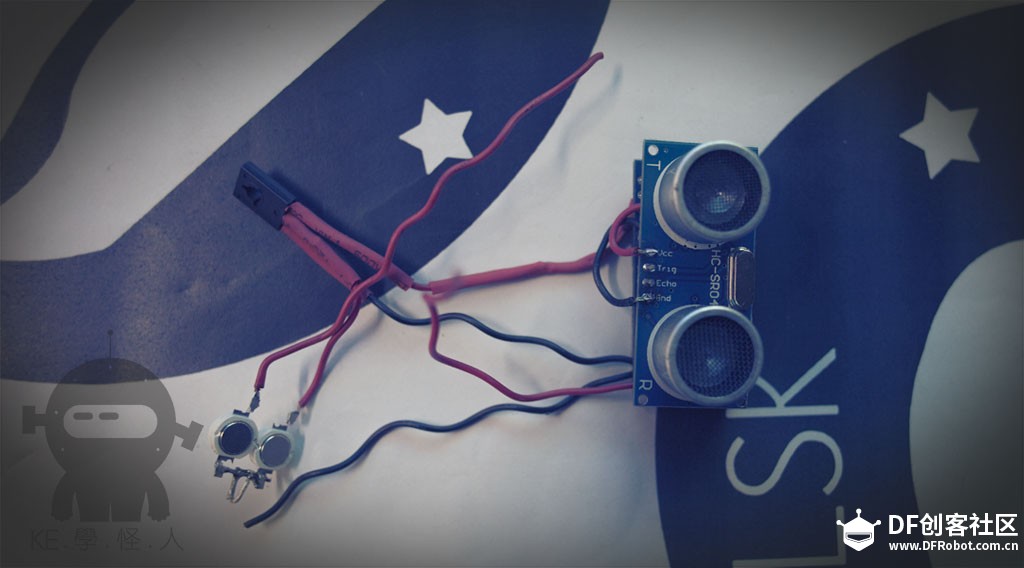

按图连接好各模块。

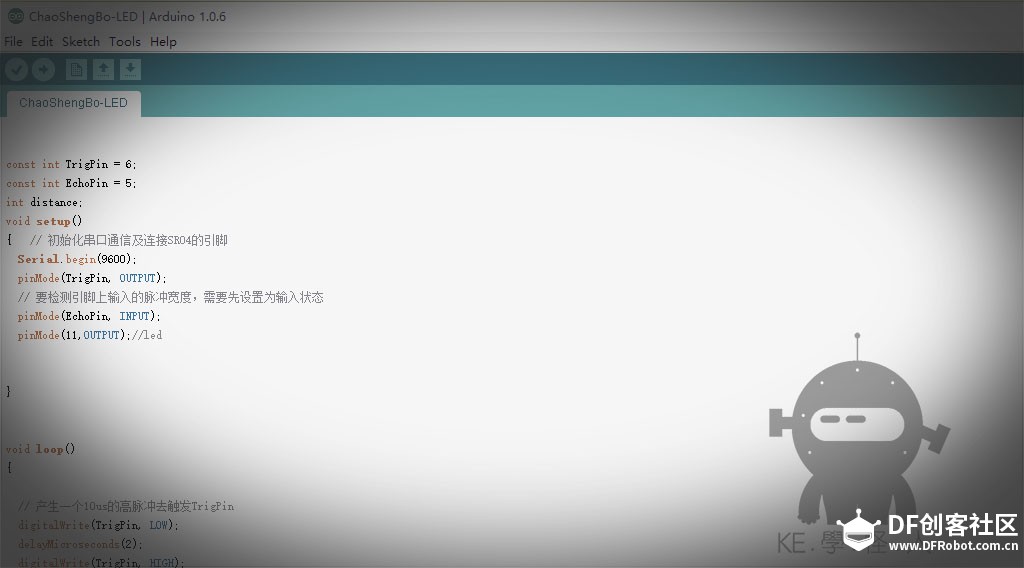

将代码上载到arduino NONA。
本来养花结果手痒做了它《超声波控制微景观灯光》图8

const int TrigPin = 6;
const int EchoPin = 5;
int distance;
void setup()

Serial.begin(9600);
pinMode(TrigPin, OUTPUT);
pinMode(EchoPin, INPUT);
pinMode(11,OUTPUT);//led
}
void loop()
{
digitalWrite(TrigPin, LOW);
delayMicroseconds(2);
digitalWrite(TrigPin, HIGH);
delayMicroseconds(20);
digitalWrite(TrigPin, LOW);
distance = pulseIn(EchoPin, HIGH) / 50;
int led;

if(distance<40)
{

led=(distance-10)*(distance-10);

if(led>=255)

{

led=255;

}

analogWrite(11,led);

}

if(distance<12)
{

led=0;
analogWrite(11,led);
}
}
