Arduino M0是一款基于ARM Cortex m0核心的32位单片机开发板，工作电压为3.3V，具有48MHz主频、256KB闪存和32KB内存。相比Arduino UNO，M0在GPIO、IIC/TWI接口、PWM、SPI和模拟输入输出方面有所改进。例如，M0提供了12路8-bit PWM输出，并且A0管脚支持10-bit DAC接口，提升了模拟量输出的精度。此外，M0兼容早期的Arduino扩展板，适合各种应用场景。
|

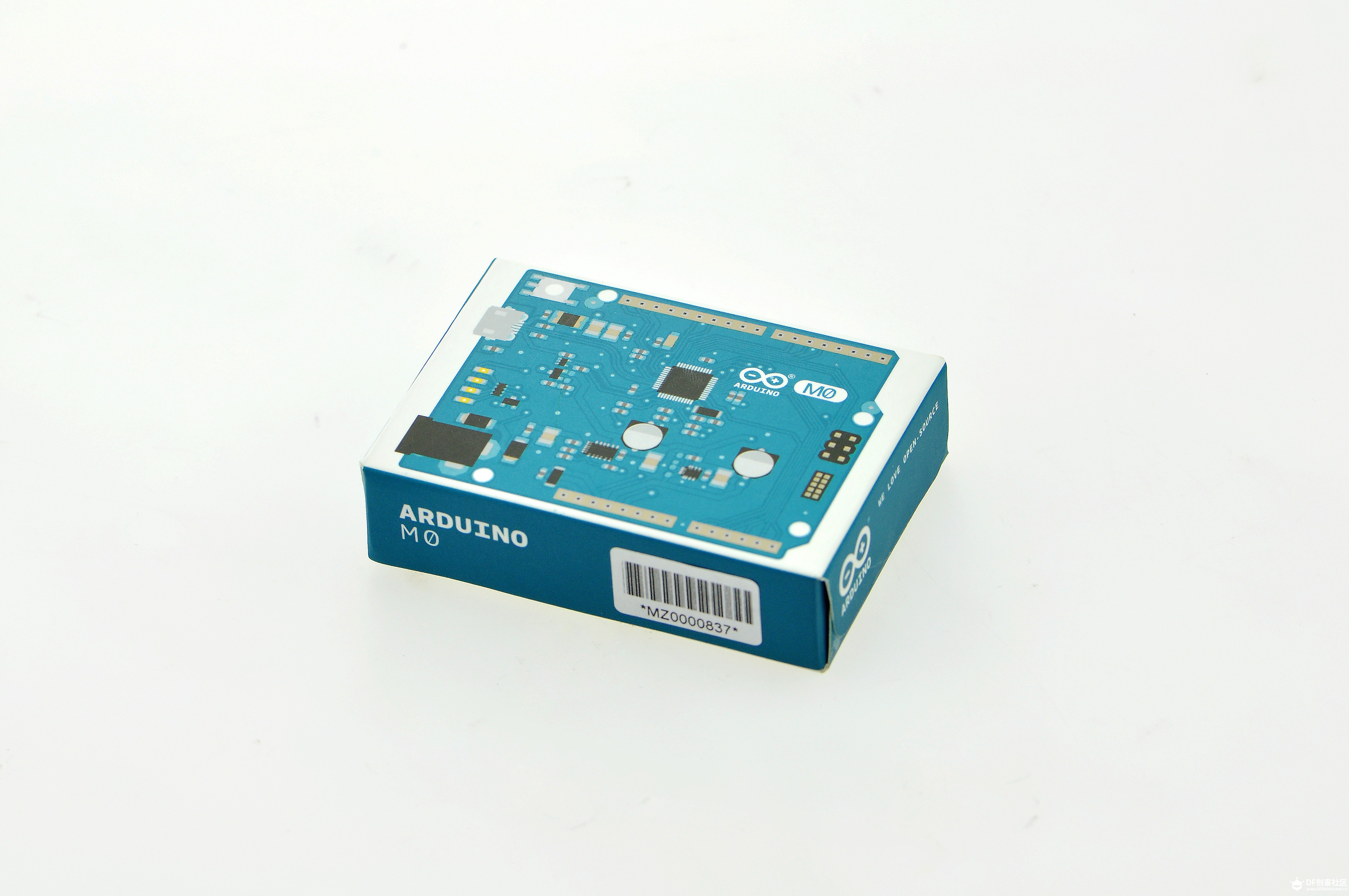

上周刚拿到的Arduino M0，迫不及待的拿过来和大家分享一下，过过眼瘾也是极好的！

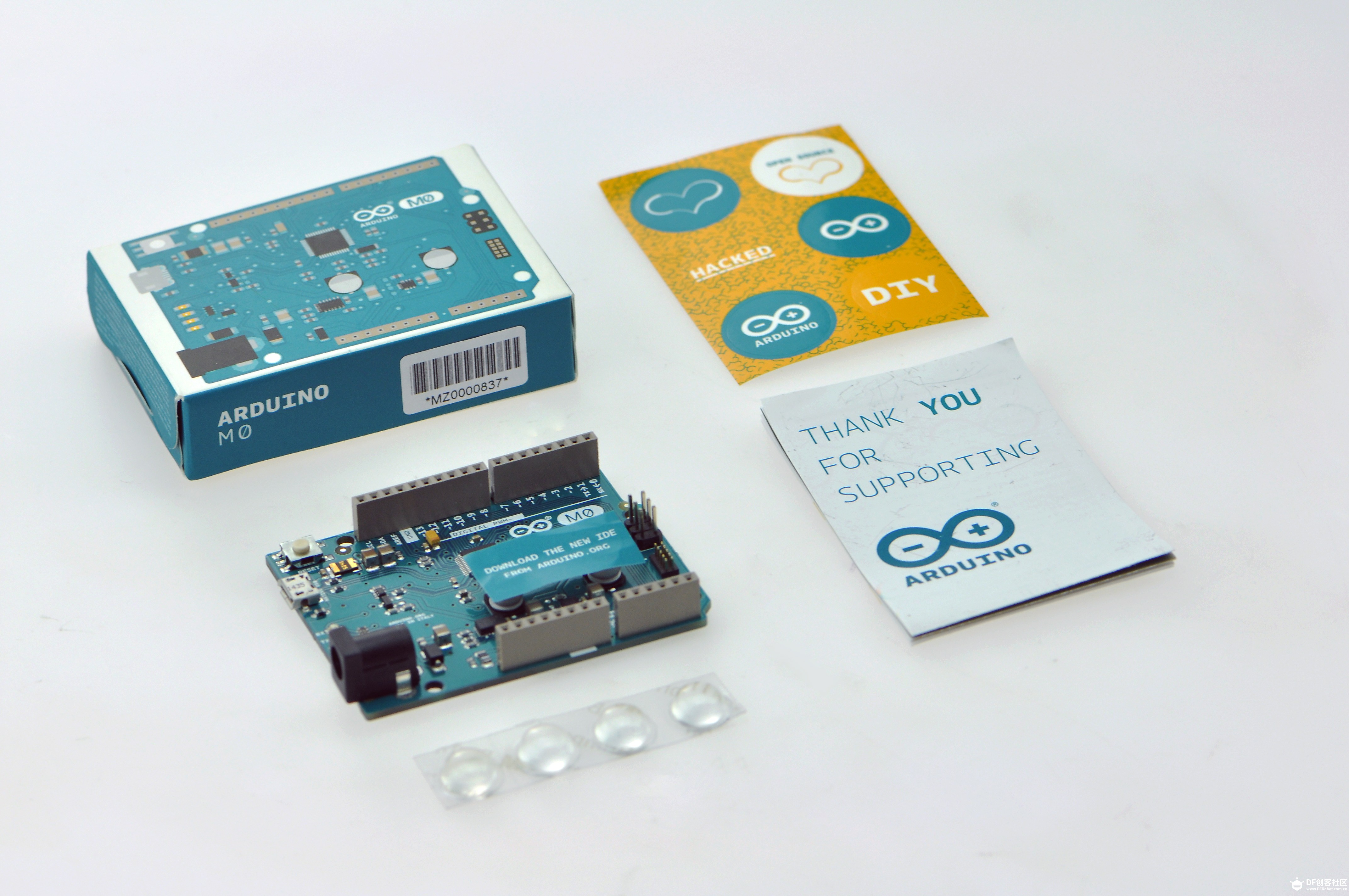

file:///C:/Users/Grey_/AppData/Local/Temp/msohtmlclip1/01/clip_image002.jpg Arduino M0来自www.arduino.org，Arduino.org现在是Arduino的商标持有者。关于www.arduino.cc和www.arduino.org的之间的爱恨情仇此处就不做过多简介，有兴趣的童鞋，可以自行八卦一下。 打开Arduino M0的包装，除了传统的说明书+贴纸之外，包装内还多了四个透明的脚垫，非常的贴心，无论是防滑，还是防短路接触都是非常不错的（不过这脚垫也太大了吧！）  file:///C:/Users/Grey_/AppData/Local/Temp/msohtmlclip1/01/clip_image004.jpg 板子上有一个小标签，“DOWNLOAD THE NEW IDE FROM ARDUINO.ORG”。底下是两个电容，使用之前，需要下载一个新的Arduino IDE。目前只有1.7之后的版本才能会支持Arduino M0这块板子。  file:///C:/Users/Grey_/AppData/Local/Temp/msohtmlclip1/01/clip_image006.jpg 从细节上看，M0的设计师在设计的时候还是花了一点心思的。  三处板载GND底部丝印都被标白，与其他管脚做了一个很明显的区分。右侧较大的6-Pin排针是SPI接口，较小的10-Pin排针是SAMD21的SWD口。 整块板子的尺寸、孔位和Arduino Uno R3 保持了完全一致，使它兼容了很多早期的Arduino扩展板。 file:///C:/Users/Grey_/AppData/Local/Temp/msohtmlclip1/01/clip_image008.jpg  背面印有Arduino Logo，由丝印”DEVELOPED BY Atmel”可知，M0又Atmel的芯片。 Arduino M0采用Atmel SAMD21单片机作为控制核心，这是一个基于ARM Cortex m0核心的32位单片机，外观上看更像是DFRobot家的Bluno系列开发板，microUSB接口+外接电源接口组合设计。SAMD21拥有48MHZ主频，256KB 闪存和32KB内存，运行速度足以应付绝大部分的应用场景。 参数规格： 主控器 ATSAMD21G18 工作电压 3.3V 输入电压（推荐） 6-15 V 输入电压（极限） 4.5-20 V 数字I/O管脚 14（12 PWM and UART） 模拟输入管脚 6 （12位 ADC） 模拟输出管脚 1 （10位 DAC） I/O管脚直流 7 mA 闪存 256 KB 内存 32 KB 时钟晶振 48 MHz 很多人肯定会好奇，相比Arduino UNO，M0又会给我们带来哪些惊喜呢？让我们来一一细数一下： 1.GPIO的改变：由于SAMD21是一个块3.3V电压的32位主控器，M0的14个数字管脚只能承受最大3.3V，7mA的直流电，内部上拉电阻在20~60kOhms（默认未连接状态）。这和之前的UNO相差甚大，需要注意一下。 2.IIC/TWI接口：与Leonardo保持一致，2 (SDA) and 3 (SCL) 3.PWM：M0提供了12路8-bit PWM输出，这意味着除了UART的D0和D1之外，其他的数字管脚都可以作为PWM管脚来使用，不过官网一提到了两组不能同时使用的管脚。D4和D10不能同时使用PWM；D5和D12不能同时使用PWM 4.SPI：M0的SPI引脚不在与其他管脚所复用，而是单独引出在原先的ICSP接口。这意味着如果你想用的扩展板上没有保留ICSP接口，那么你就没办反用了T_T。 5.Analog inputs: A0~A5. Arduino M0增加了模拟管脚的输入分辨率，由原先的10位ADC（1024）提升到了12位ADC（4096）。提升了它的精度，但电压依旧保持在3.3V。 6.DAC: A0. M0支持1路10-bit DAC接口，A0管脚支持DAC功能，可以提供10-bits分辨率的模拟量输出。这相比用PWM去模拟电压输出而言，在精度上提升了太多。 开箱到此结束，稍后试一下它的教程如何。 官方产品页面（英文）：http://www.arduino.org/products/arduino-m0 官方使用教程（英文）：http://labs.arduino.org/Arduino%20M0 转发注明转自DFRobot创客社区（https://www.dfrobot.com.cn/） |
