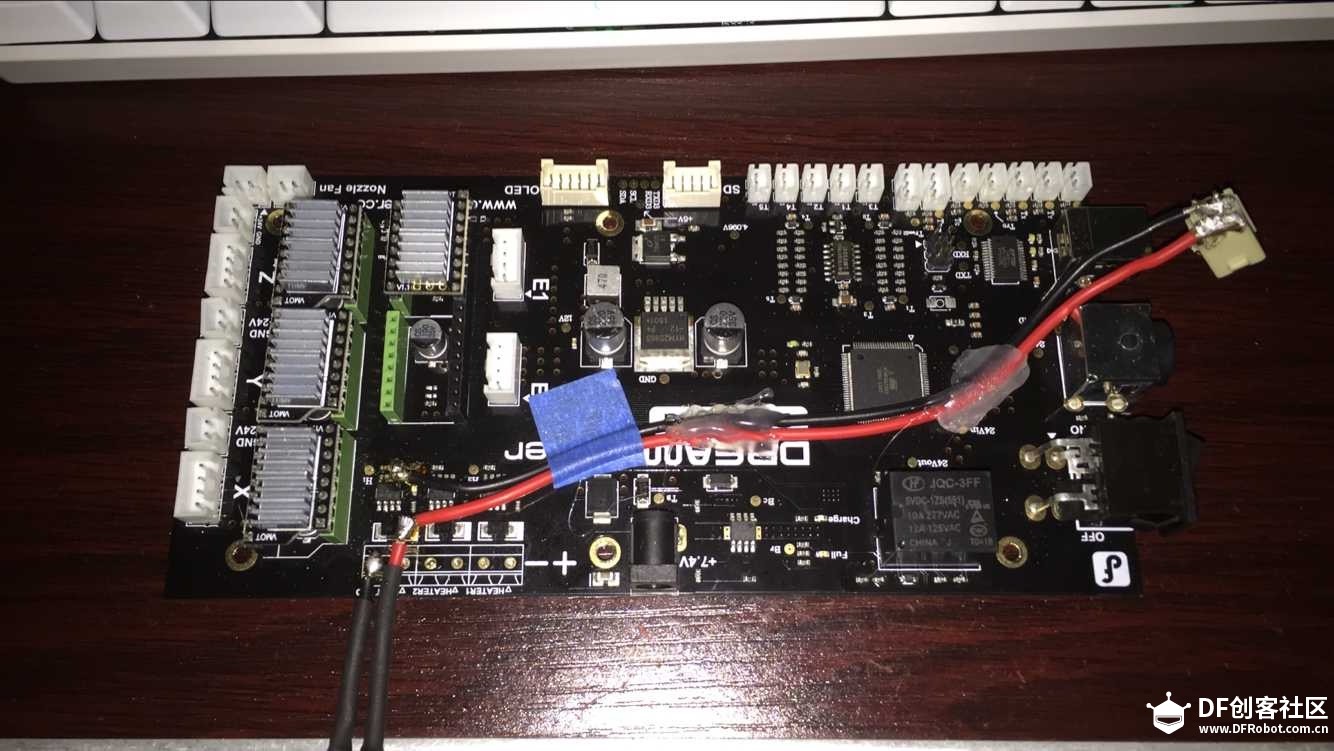

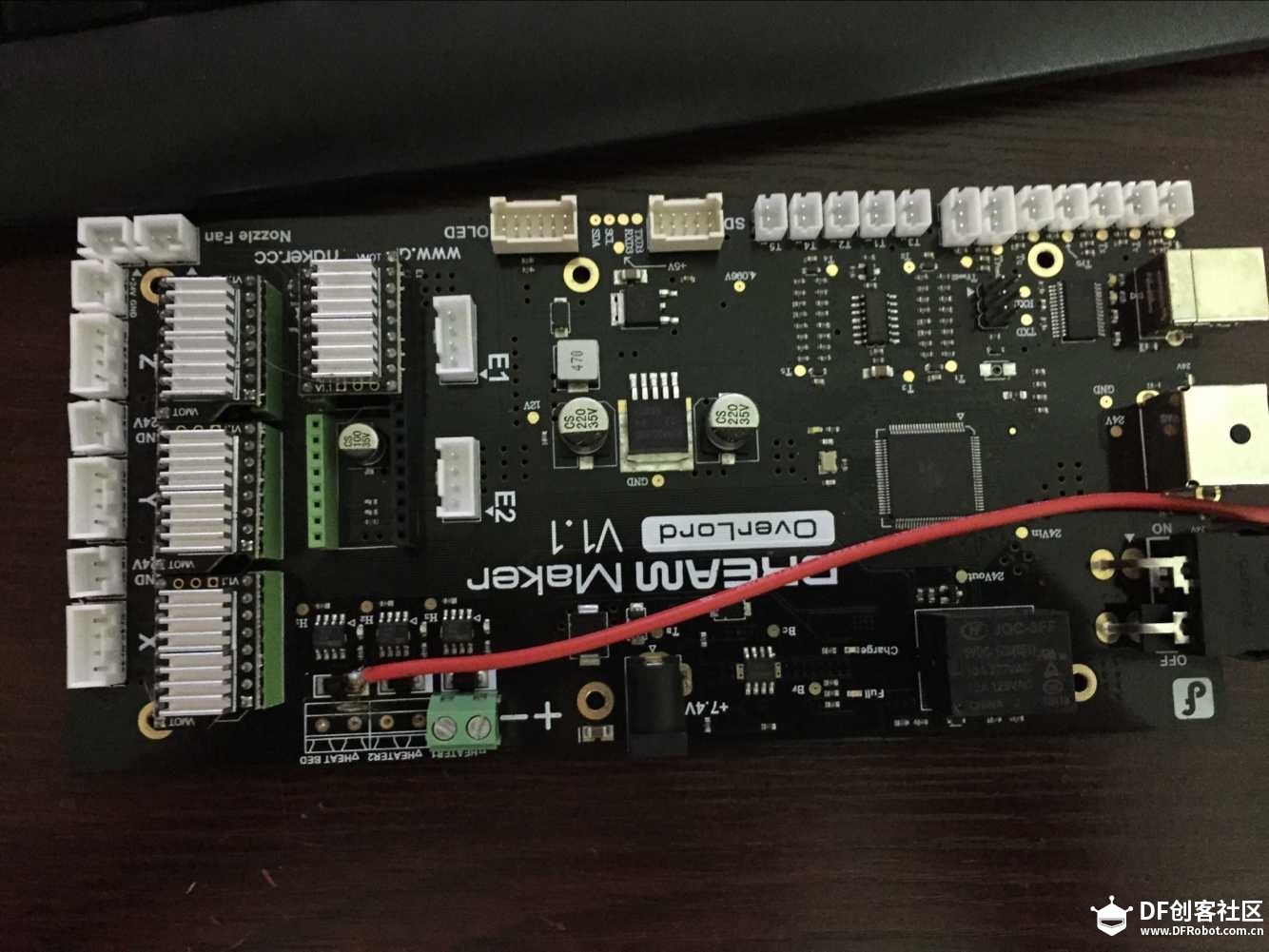

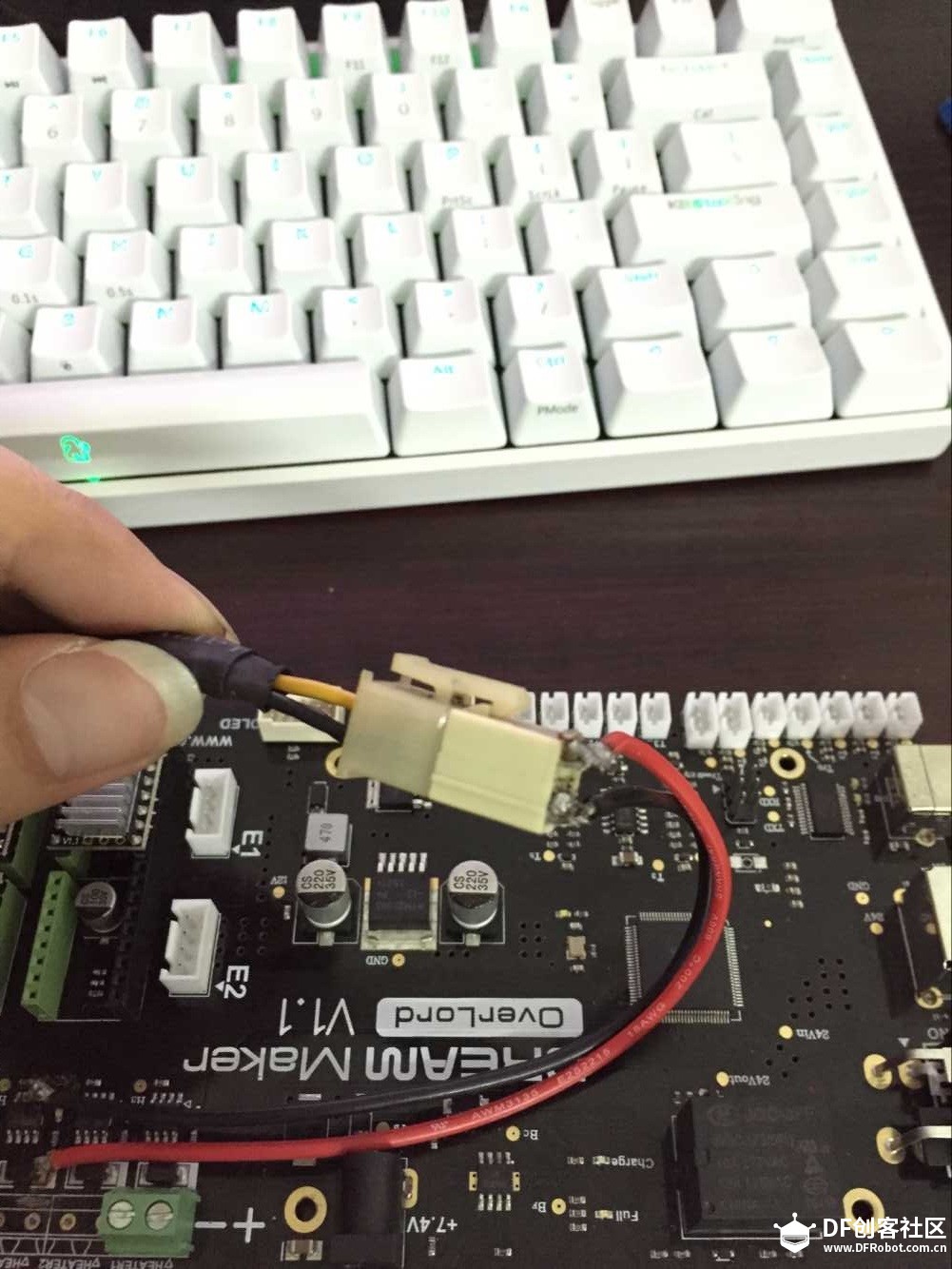

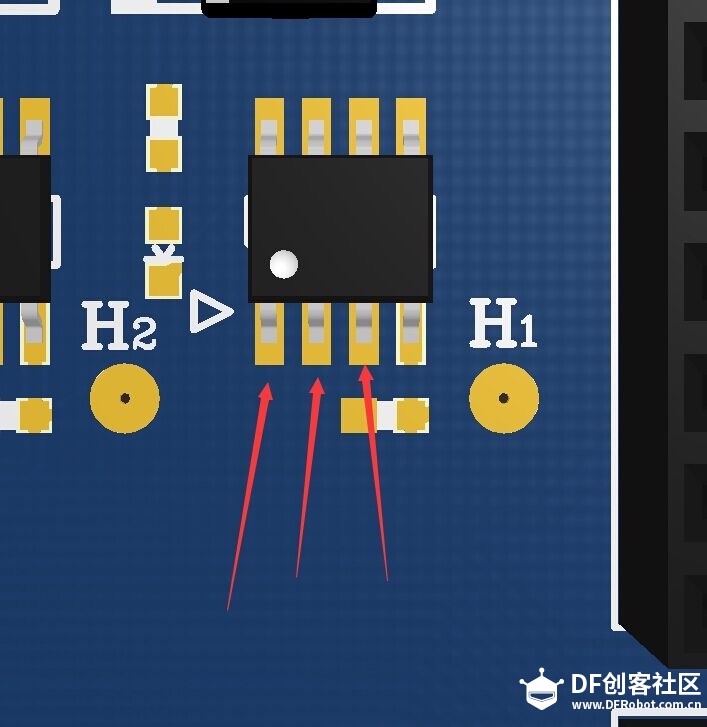

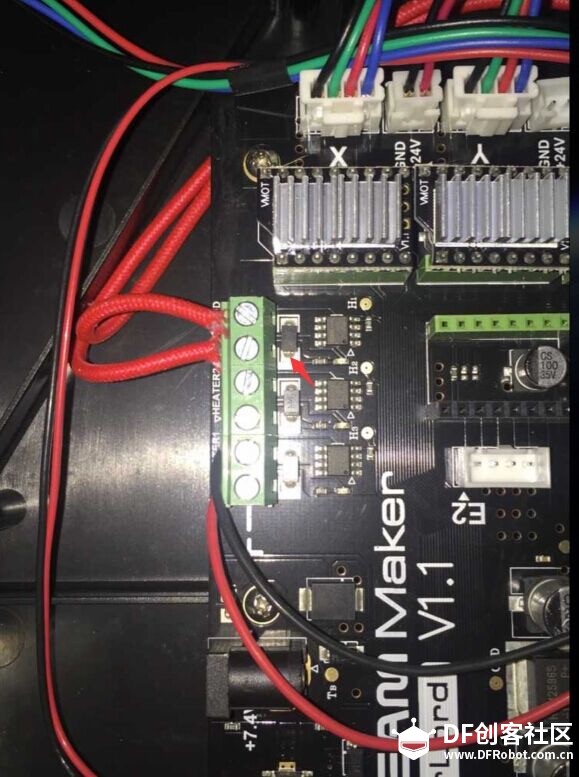

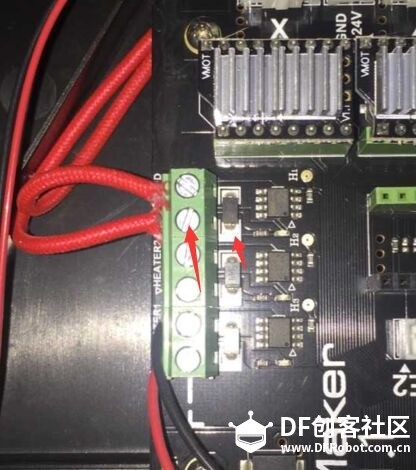

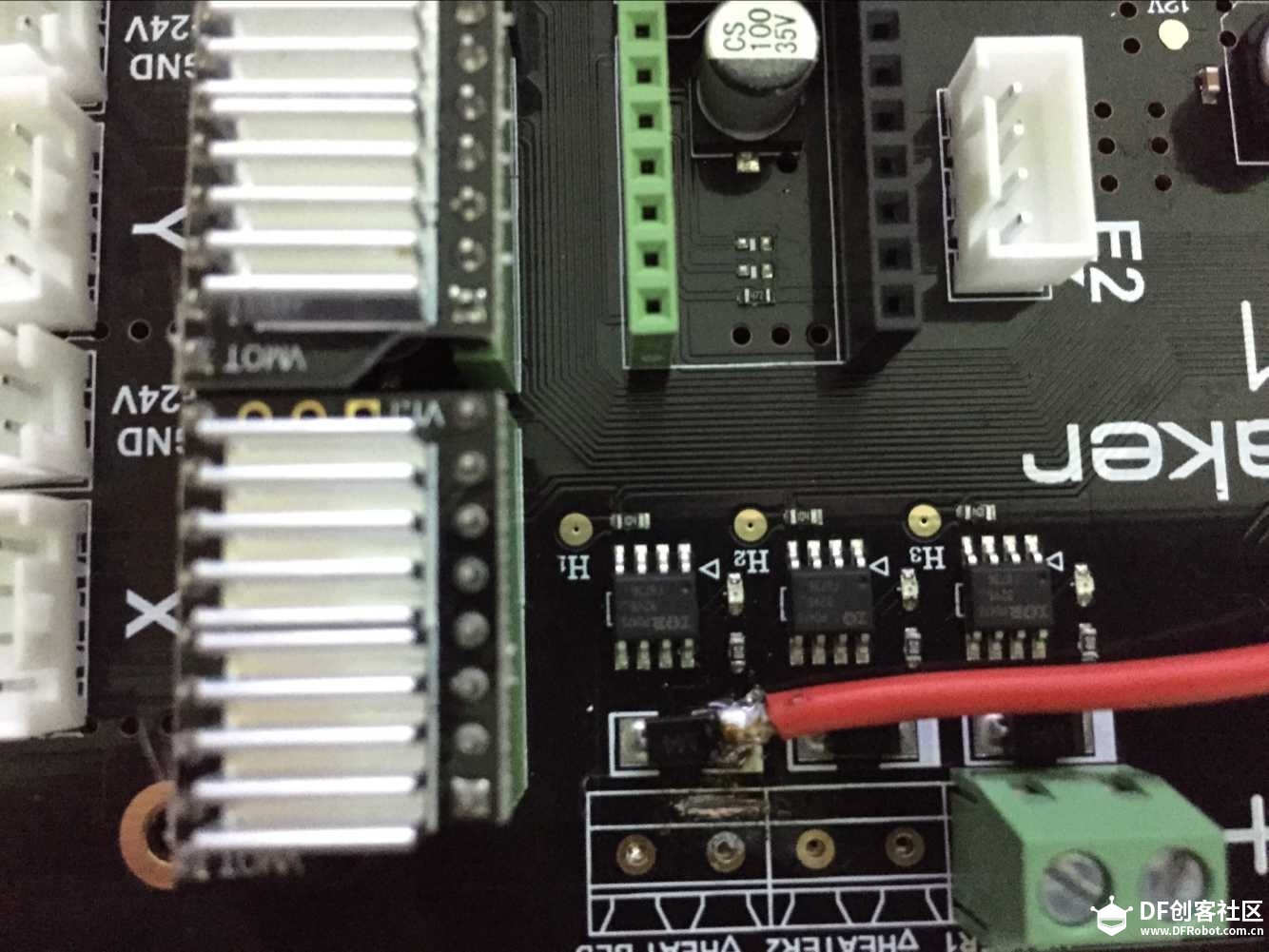

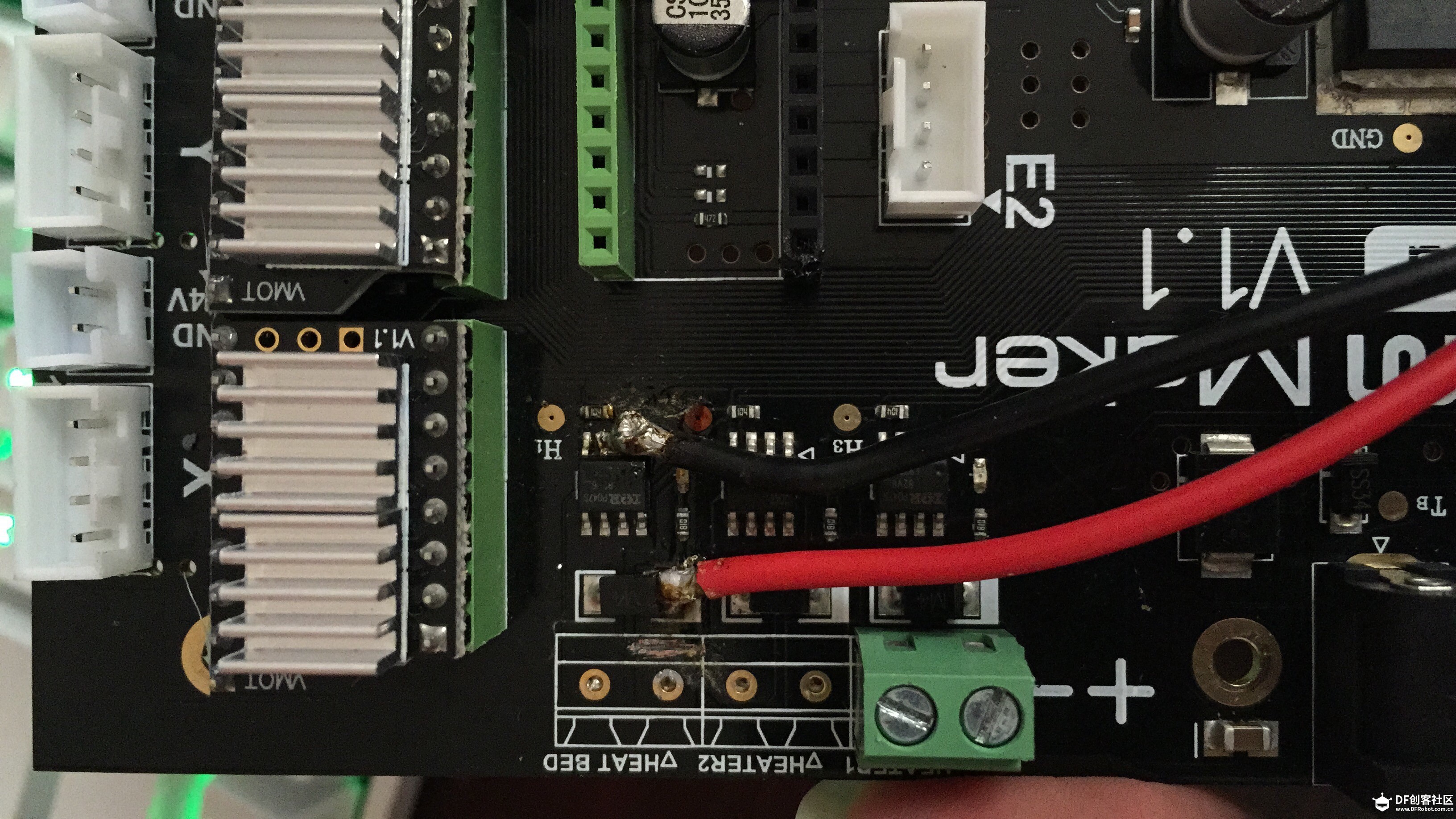

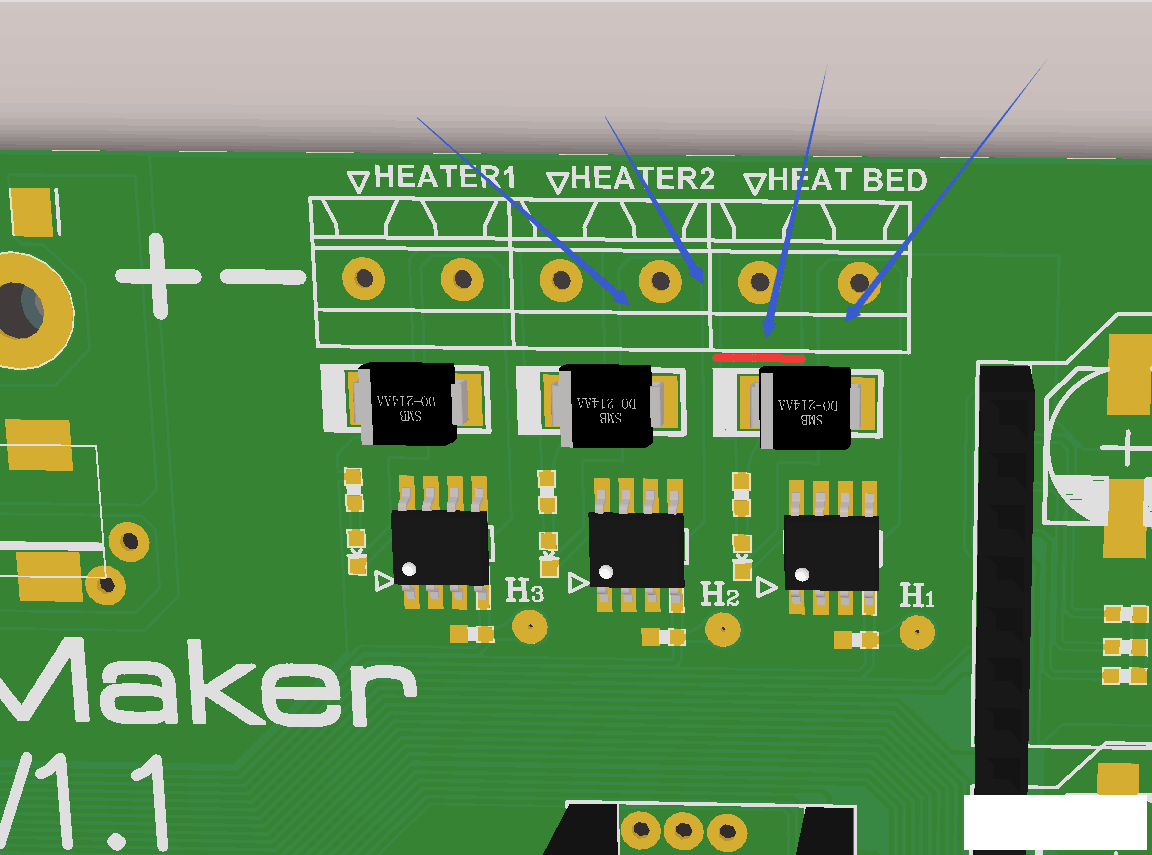

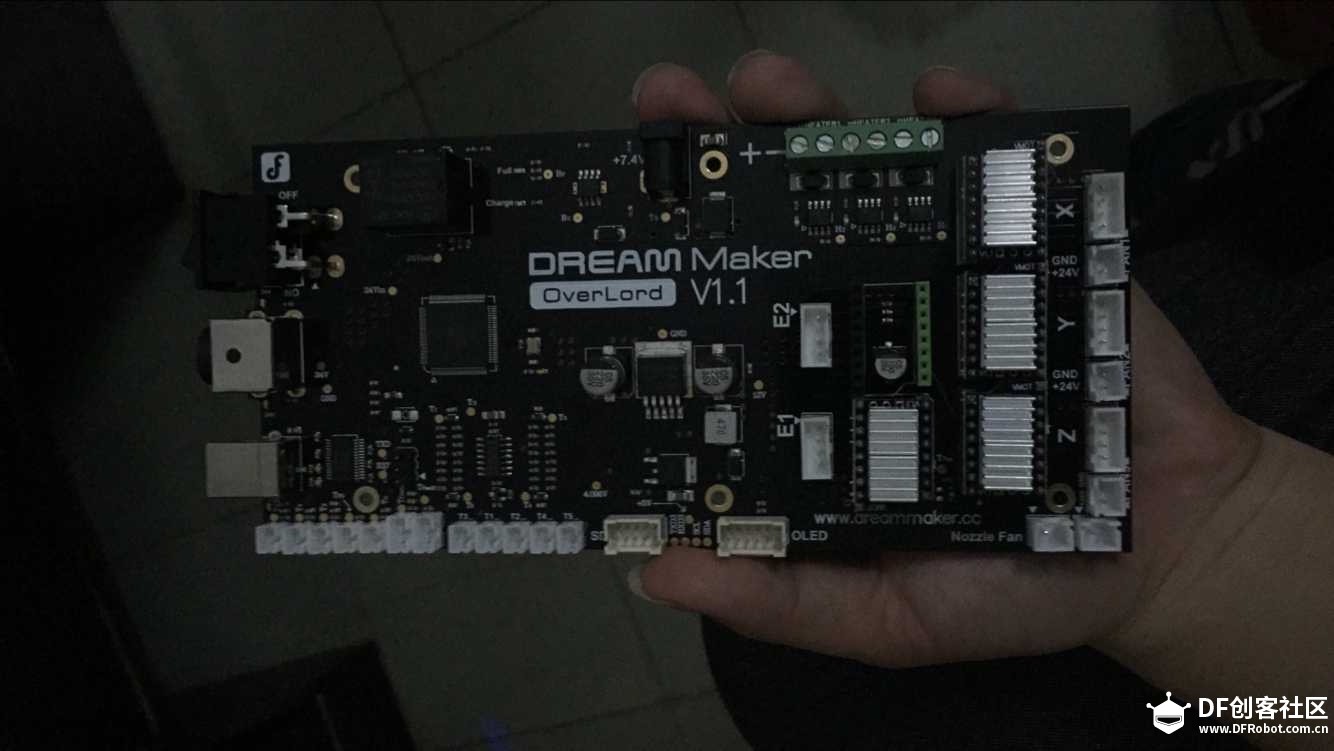

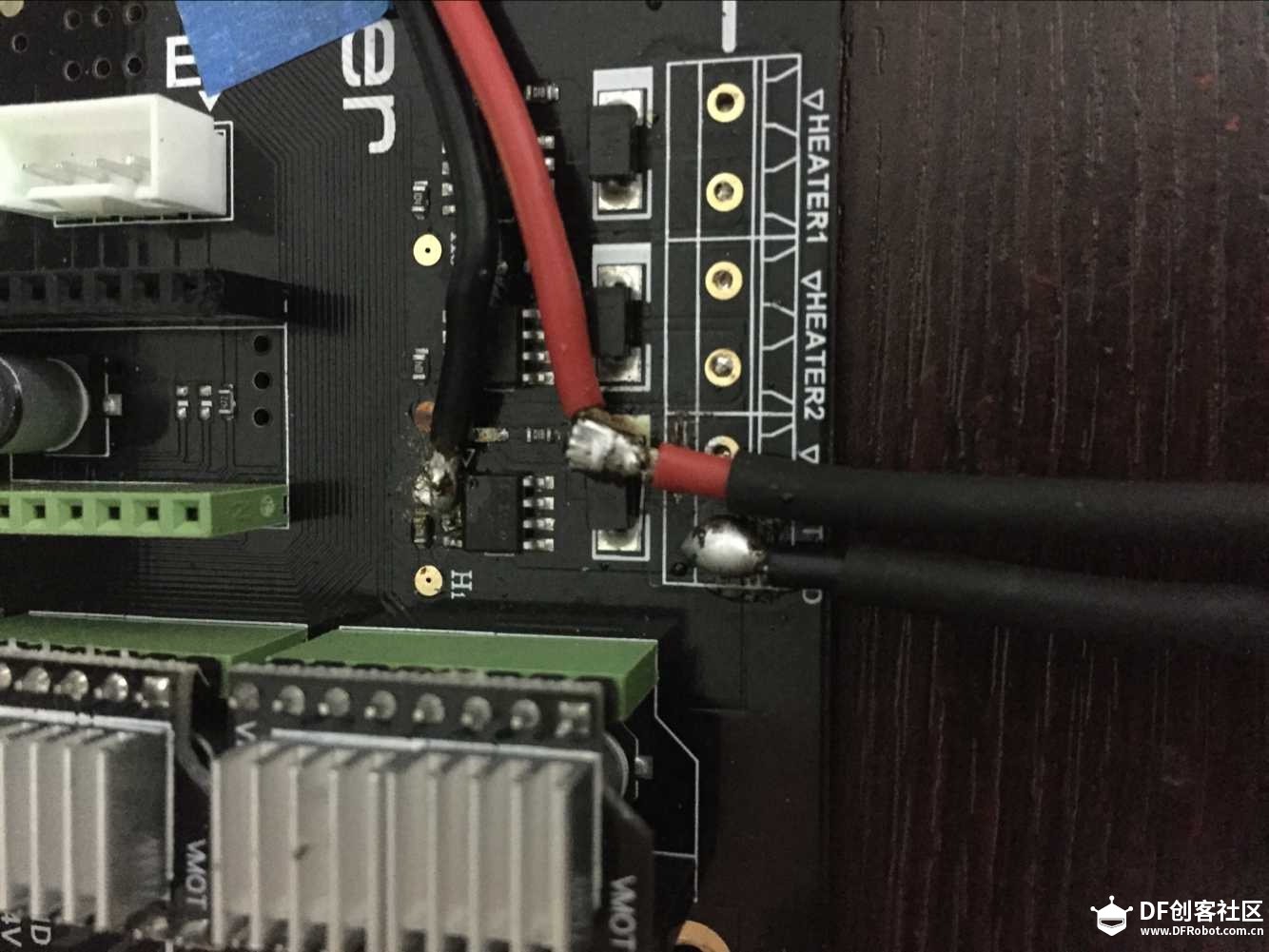

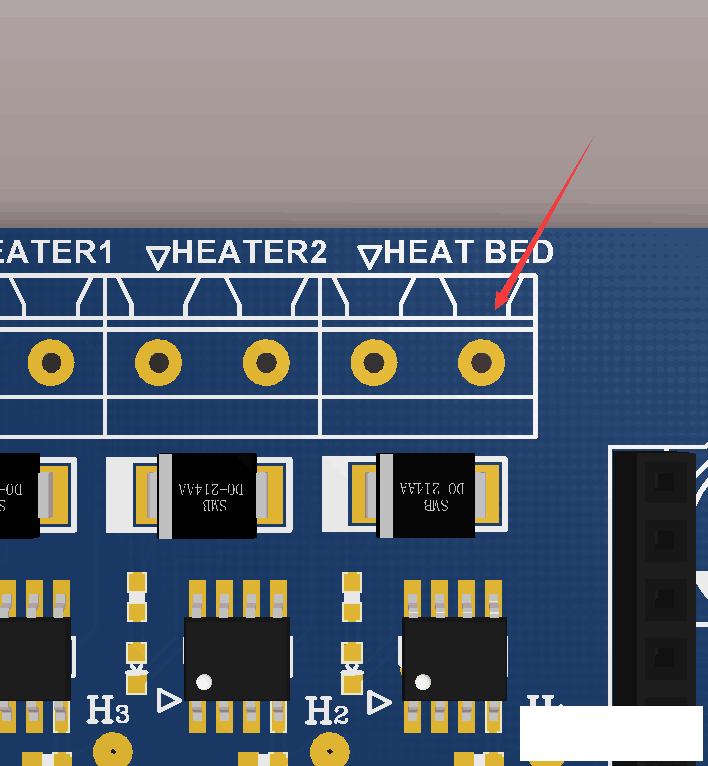

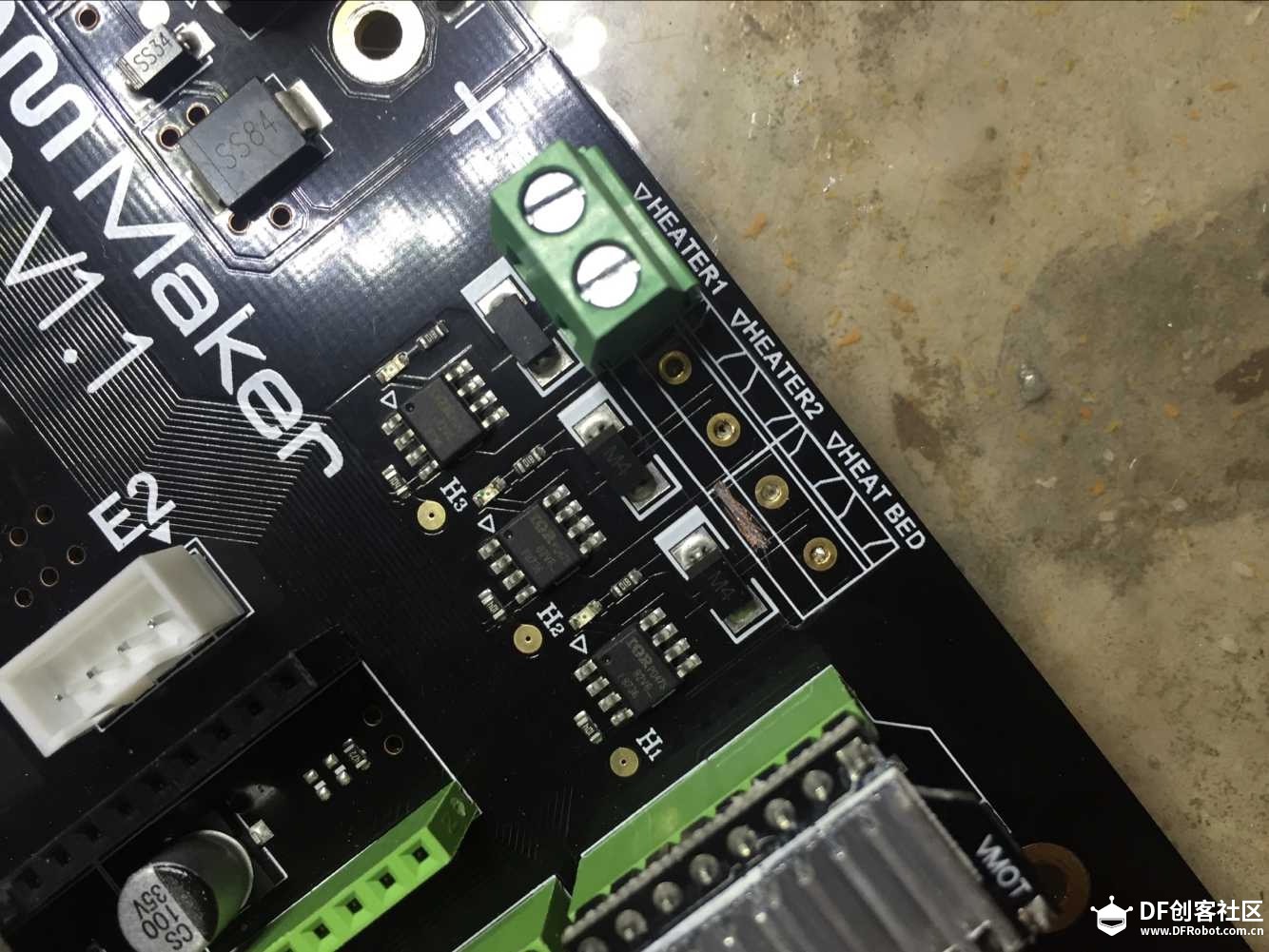

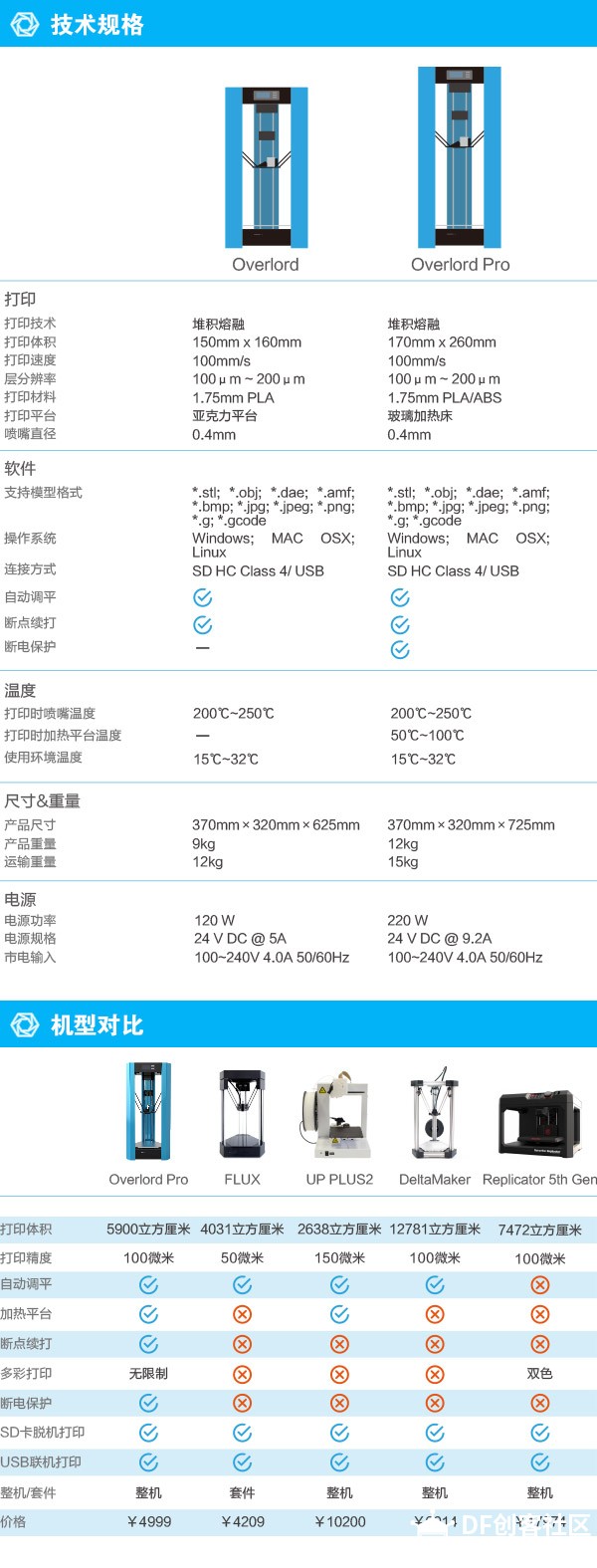

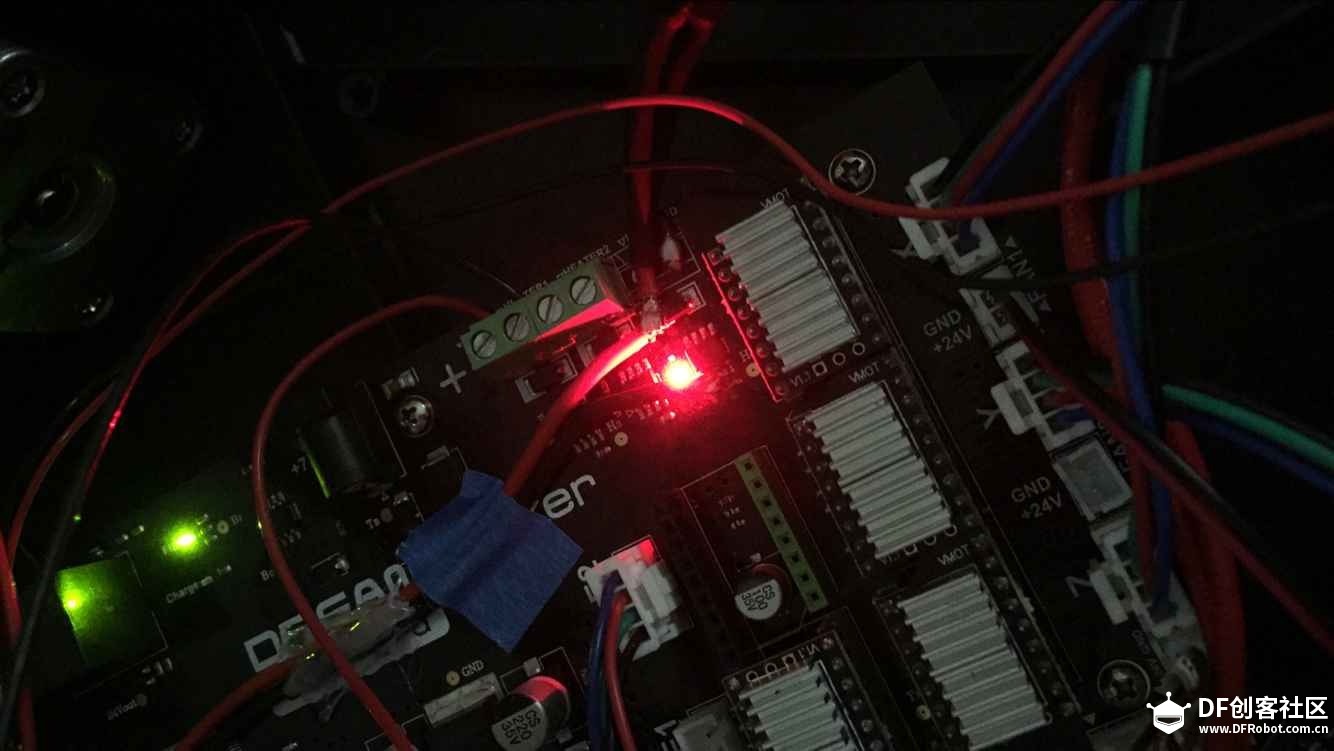

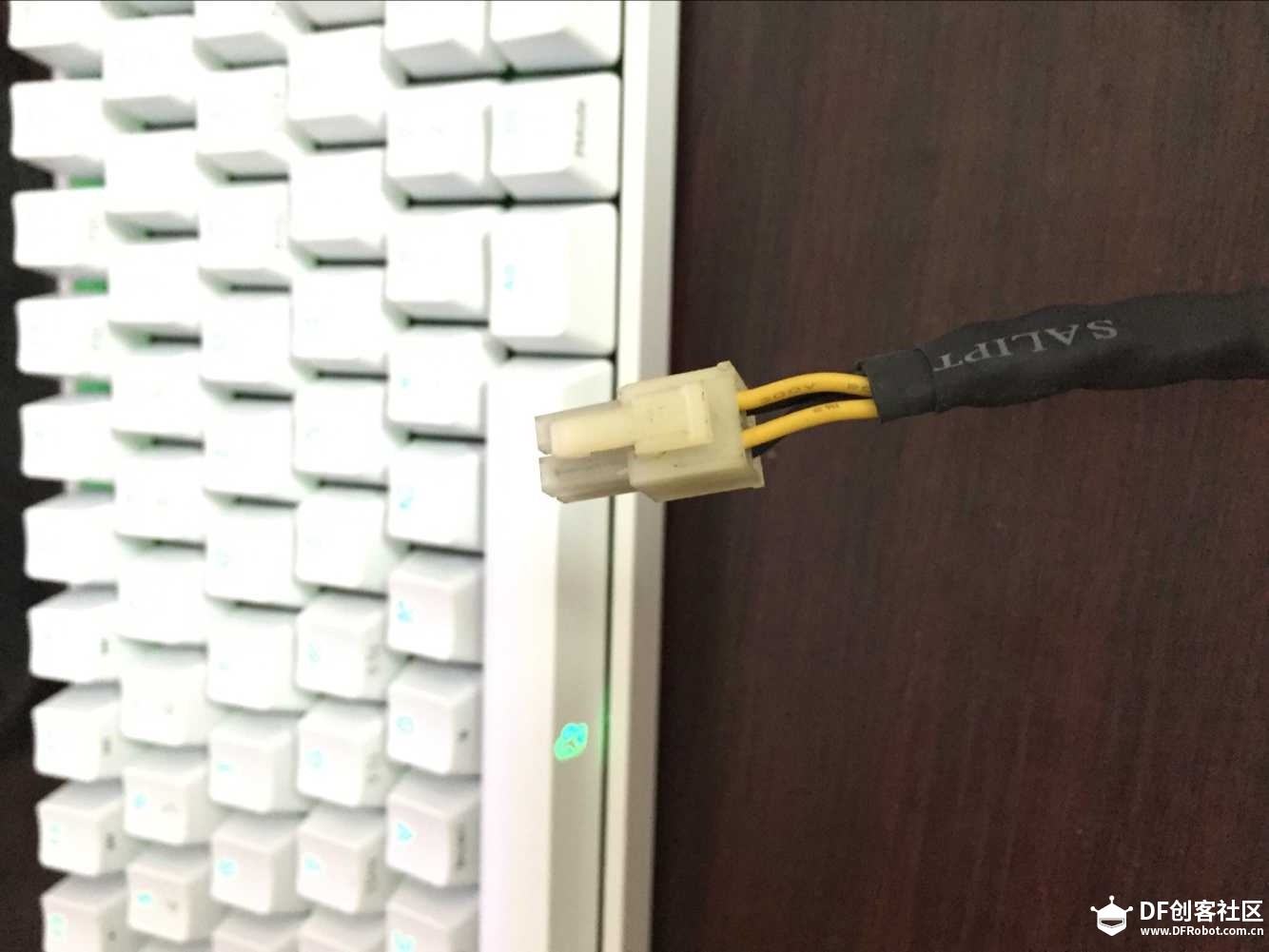

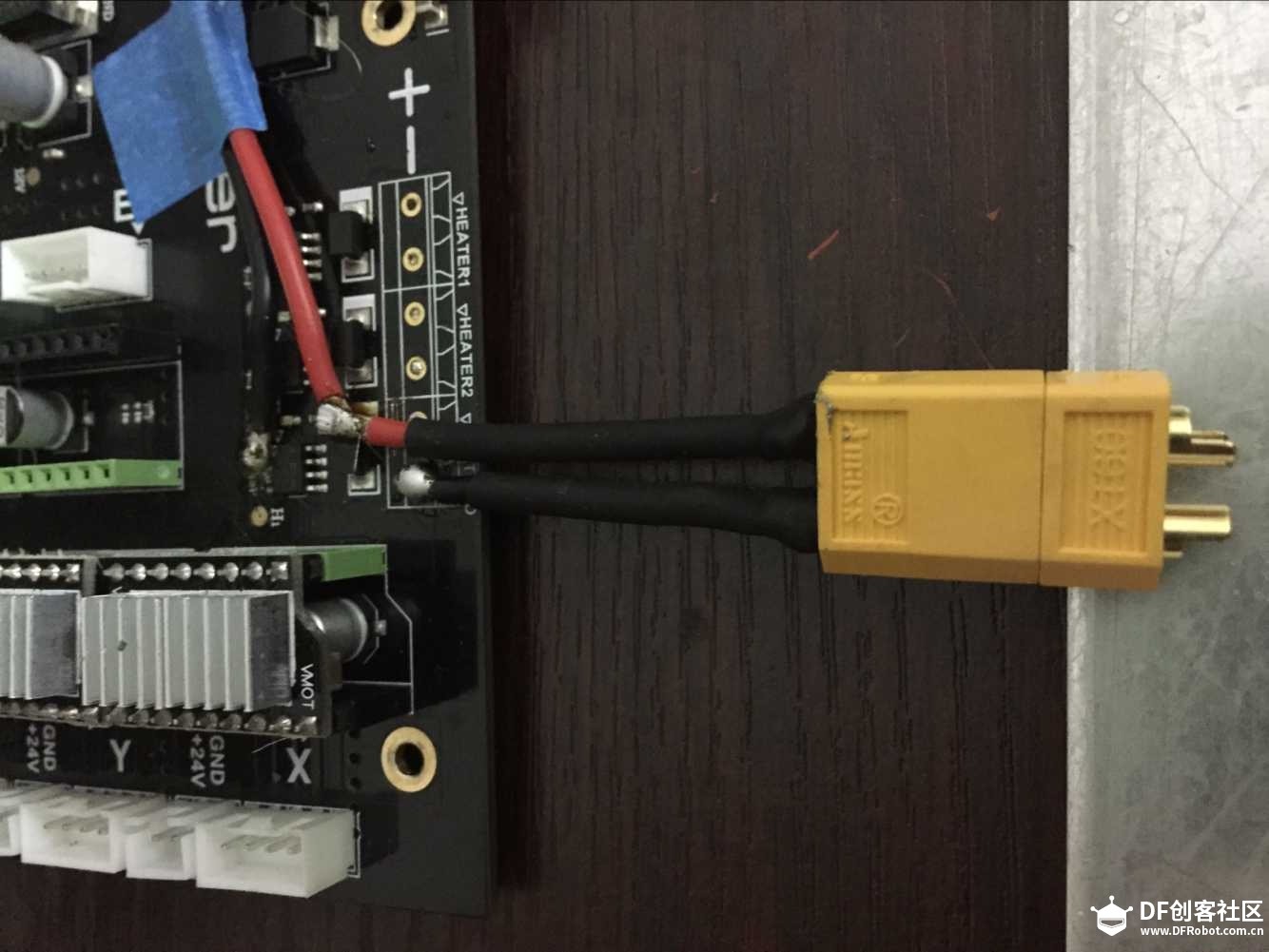

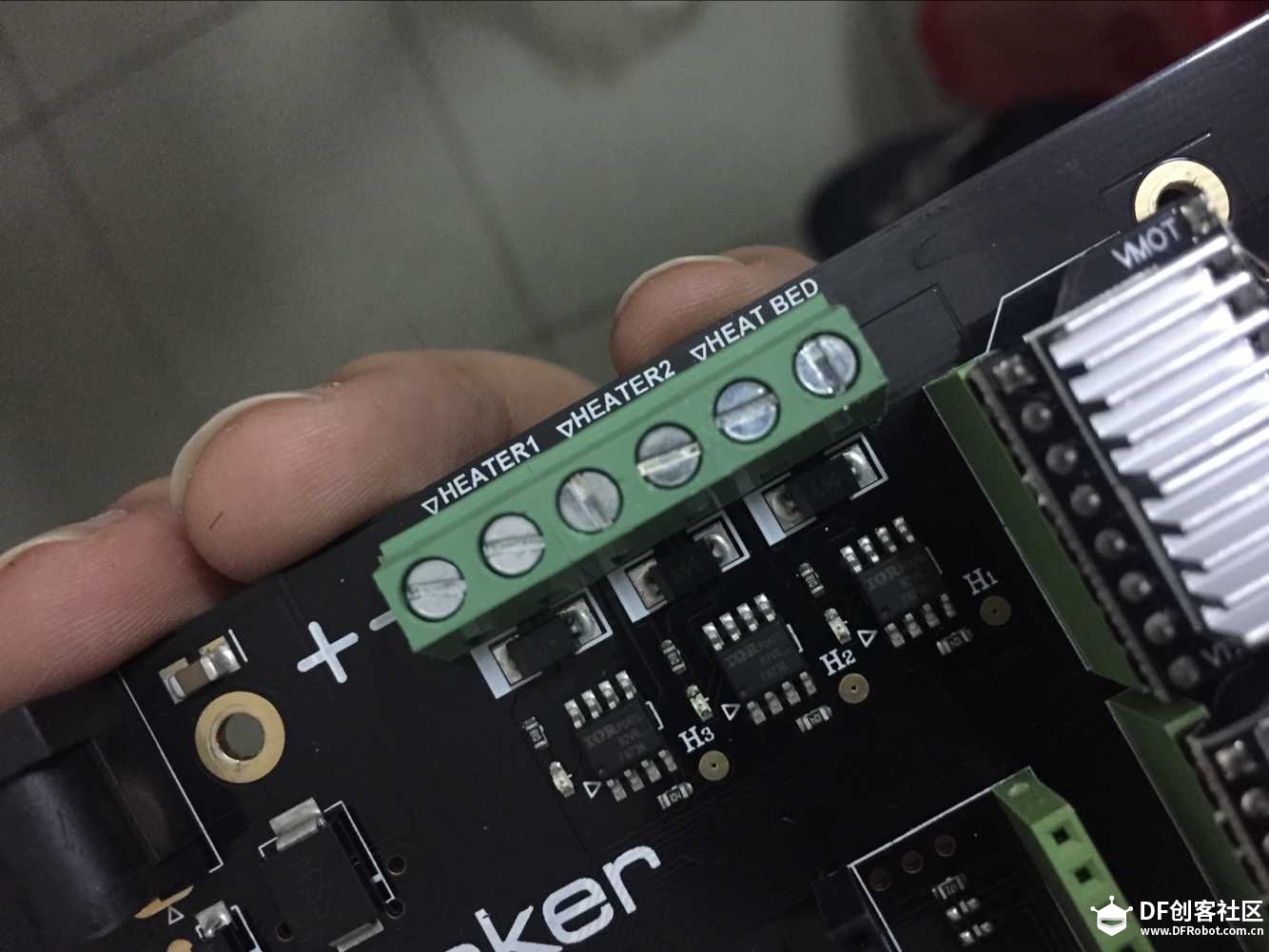

好消息好消息，官方的升级套件已经出来了，一下的购买地址：https://www.dfrobot.com.cn/goods-1180.html 固件找客服要，固件还是用官方的好~ 注意：自行改造overlord有可能损坏机器，造成不稳定甚至会导致机器报废。改造有风险，动手需谨慎！DF将会在未来不远的时间里推出overlord标准版升级为专业版的升级模块，可以把overlord非常方便升级为pro版。所以同学们可以暂时等等官方提供的升级套件，毕竟改造有风险，同时也是损坏了overload这个漂亮的外形。然后喜欢折腾的同学跟我一起来diy升级overlord Pro吧！ 在@swanglei 的技术上的大力支持下和 @DGG @South Park 的资助下，本人的ol才得以升级为olp。谢谢以上机油的大力支持。非严格来说，overlrod和overload pro（以下用ol和olp代替）硬件上是一样的。所以ol才有升级为olp的可能性。 (点击放大，看大图) 从上面的配置图可以看到，ol和olp只有电源功率，平台和打印高度不同外，其余的大致相同，当然还有断电保护这个功能。打印高度由机体高度决定，我们改不了，但是可以添加加热平台，增加电源功率和添加断电保护。第一，增加电源功率 由上图我们能看到ol的电源功率是120W，而olp的电源功率220W。实际情况是，当喷头和热床一起加热的时候，所需功率会大大超过120W，所以电源必须换！第一种增加电源功率的办法就是：买！买！买！ 买一个新的，（例如下面这个），又或者二手的功率等于或大于220W的电源。由于电源功率足够了，下面的主板改造教程就可以直接跳过了。https://item.taobao.com/item.htm?spm=a1z09.2.9.307.UseJp9&id=10343425835&_u=665kgh6bc1f&qq-pf-to=pcqq.c2c 第二种方法就是双电源输出，一个电源负责喷头的供电，另一个负责热床的加热。为了让两个电源独立工作，ol的主板还必须改造一番。 （有同学会问，为什么不能两个电源并联成一个电源输出啊？其实我也想这样子，但是很难找到两个状况一样的电源，两个电源的输出功率，电流，内阻等等都不相同，强制并联输出对机器是极其危险的。） 主板改造 首先为了方便改造，我们需要拆下主板，拆的时候记得拍照，或者做便签，记录线和插头的定义，免得等一下装不回去。（如下图）   然后找到这个位置（如上图） 为了做到独立供电，我们必须断开主板对热床的供电，简单粗暴的用美工刀把电路切断：  就是切开图中红色线的地方（如上图）  切开这两点之间的电路 用美工刀一点一点，小心的把电路切开（完成如下图）  提醒一点，由于热床的工作功率比较大，这里必须选用粗一点的电线，不然过载了，电线烧断需要重新焊接是小事，因为电线着火而把整台机子烧了就得不偿失。上面用美工刀切断电路也有一定的危险性，一不小心把旁边的电路切错了，主板很可能会报废。所以这次改造只适合对自己动手能力有信心的小伙伴。 然后把外置的电源接上到主板上。首先把电源的正极接到上图的这个地方（如下图）  如下图焊接好，由于线比较粗，备上一个功率大点的电烙铁会得心应手   然后把电源的负极接到这个位置上，由于芯片的前三只脚是共地的，所以焊在一起都没所谓，也方便把电线焊上，但是小心不要把最后的一只脚也焊上了  像下图焊接好，然后继续  然后把热床的正极焊接到电源的正极上（如下图）  热床的负极焊接到原来主板输出的负极上（如下图）  如上图 为了方便以后维修，可以在主板与热床的连接中间加一个插头，例如航模动力电池用的XT60插头就很好啦（其实是我没有找到适合大电流通过的插头）  接好主板和热床的接口后，主板和电源之间也要接上接头，刚好找到一个主板的4Pin插头，如下图  先接好电源的接头，注意电源的正负极，注意电源的正负极，注意电源的正负极，然后把主板引出的线也接上配套的插座，如下图   再一次检查好电源和主板连接的正负极是否正确，检查三遍以上，然后那引线固定好 热床接上插头的时候忘记拍照了，其实也不是很复杂，最重要的还是注意正负极，别接错了。 然后就把热床的感应器插头插在主板的t3插座处，如下图  （图片由@South Park 提供） 接好线，检查三遍接线有没有问题，然后通电，看看主板能够点亮  看，热床加热时，主板亮出了他的真●红眼 （其实这时候已经刷过固件了，没有刷固件是不会加热的，为了拍照，不得不把装好的机器又拆开，就是为了拍一张照片） Overlord Pro比标准版还对了一块动力电池，如下图橙色的那一块  （图片由@DGG 提供） 断电保护需要后备的电源，就是图上的动力电池，提供额外的电力。当机器断电后，动力电池给机器供电，让喷头能回到工作原点，保护好喷头，同时也能为机器保存打印进度提供必须的电能。这里我们只需要找一块7.4V的2S动力电池，由于动力电池都是为航模用的，所以工厂会预先给电池焊上航模上用得比较多的T头或者XT头，所以我们还需要做一条转接线。 但是但是，机器断电的机会非常少，而且动力电池的能效非常高代表它活性非常高，也就是不稳定，我们还是放弃自行增加电池的打算吧，因为改造电池是极其危险的事情，一不小心会导致电池起火**，这么危险的事情还是留给更专业的人士吧（三思后，楼主赶紧把机器拆开把电池取下来了） 然后把东西按原来的顺序塞回到机器里面  一台Overlord 改诞生了，等等，还没完，还需要刷入修改过的固件，不然热床不会加热，前面修改机器都不会认账。 咸蛋就在这里：  OverLord_Heatbed.zip同时固件也顺便修改了一下机器的打印范围，所以cura切片软件也要在Machine-Machine setting做相应的修改，如下图  感谢一下@DGG @South Park，是他们送给我电源和加热平台，感谢他们的馈赠 然后还要感谢@swanglei在技术上的全力支持，Overlord改的诞生全靠他们的支持。 最后让我一起等待DFRobot发售Overlord标准版升级为Pro版的套件吧！ 加个官方的更换教程视频 |
