关于WIFI Shield V3官方教程的疑惑
2015-10-051.8万
AI 快速预览详细
本文详细解析了DFRobot WIFI Shield V3在“AP+STA”模式下的配置问题。首先指出了官方教程中的一些错误，例如图片与文字不符、模式选择错误等。接着解答了用户关于服务器IP地址设置的疑惑，明确指出服务器IP地址应为路由器分配给计算机的IP地址，而非板子分配的IP地址。通过本文，用户可以正确设置WIFI Shield V3，避免连接失败的问题。
|
本人最近要使用一个wifi模块，于是买了wifi shield v3这块板子，之前没有做过wifi相关的东西，第一次做这个，在看官方教程那就卡了。附官方教程链接：https://wiki.dfrobot.com.cn/index.php/(SKU:TEL0078)WIFI_Shield_V3_PCB_Antenna_WIFI扩展板_V3_PCB天线#.E7.96.91.E9.9A.BE.E8.A7.A3.E7.AD.94 首先，我觉得这个教程有些错误的地方： 1."AP+STA"模式中：一、“3.在电脑上搜索无线网络，会看到有一个名字为DFROBOT_WIFI_SHIELD_V3的无线网络，然后连接上去。 ”这句话显然与图片不相符 二、在本模式的第四部中模式选择为“AT+STA”？应该为“AP+STA”吧。 三、第六步的图片插错了吧？图片里的模式怎么是“STA”，应该是“AP+STA” 以上只是举例，还有其他错误请尽快改正 2.疑惑： 在第七步中图是计算机的IP地址，为什么文字中却是“服务器地址可从“STA设置”栏的“IP地址”获得”？做到这一步时，我的电脑连的是板子wifi的ap网络，这时候得到的IP地址是板子给我分配的吧？我把这个地址放到服务器IP地址中是什么意思？等我再连回路由器的网络时，路由器重新给我分配了一个新的IP地址，那之前在配置服务器的IP地址和我的计算机IP地址不就不对应了？那如何再进行通信呢？我测试了一下，服务器IP地址必须是我连到路由器网络中计算机得到的IP地址，USR-TCP232-Test才能进行监听（防火墙已经关闭） 还有，按照我的改法，USR-TCP232-Test能够监听了，也找到连接对象了，连接对象的IP地址也确实是路由器分配给板子的IP地址，但是始终不通，求助！ |
”“STA设置”栏的“IP地址”获得“应该指的是子网掩码等，可以选择自动获取或者手动输入。
不通是指发送不过来还是两边都不通？串口等是否选择对呢？能截张图看下监听软件界面吗？

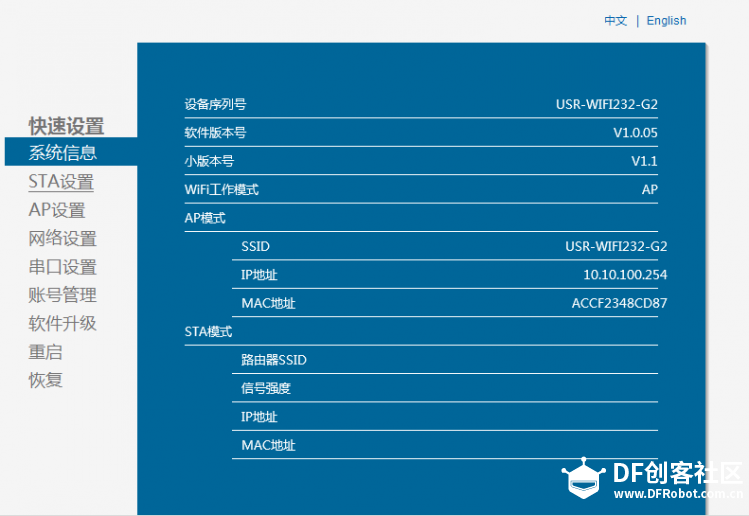

1.连接10.10.100.254配置网络：这是按下reload之后的未配置的系统信息：
2.配置网络：

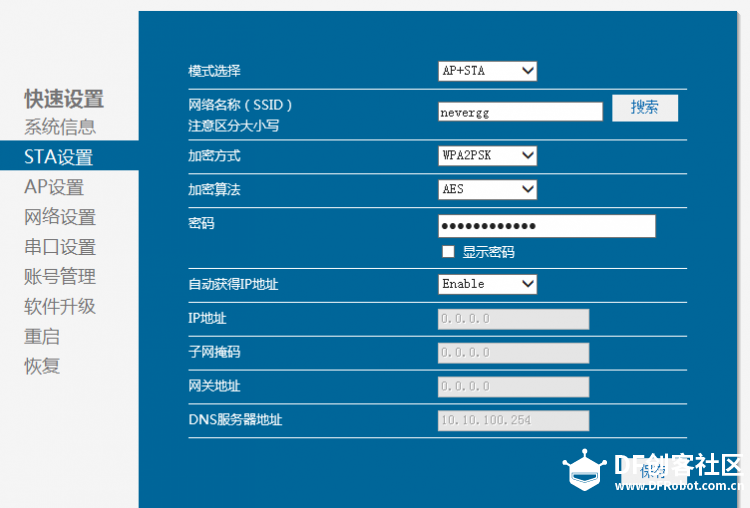

STA设置，选择网络“nevergg”
网络设置
串口默认配置，波特率115200
每一步都有保存

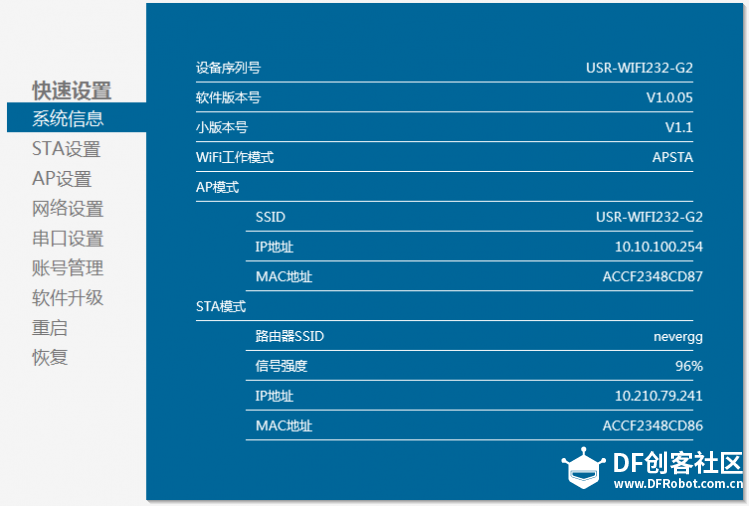

3.登录nevergg网络，连接IP10.210.79.241进入配置界面
显示连接成功，打开串口助手测试
点击发送后没有数据
arduino uno板子里的程序是blink，防火墙已经关闭，模块上的开关已经拨到了USB端，PWR，Link，Ready三个灯都亮了
就这些，求助！
只有国庆放假时间多可以调调
