动手制作Arduino计数器🌟：简单实用！

基于arduino和I2C接口制作的计数器（原创）

2015-11-304.1万

kaka

UID: 1609

27文章

0粉丝

23获取喜欢

精华项目

AI 快速预览详细

本文介绍了如何使用Arduino主板和I2C接口制作一个简单的计数器。主要硬件包括一个按钮和一块1.2寸7段数码管。通过中断方式检测按钮信号，并通过防抖动处理确保计数准确。接线方式为将开关的OUT接入D2，VCC接入3.3V，GND接入GND，SCL接入A5，SDA接入A4，VCC接入5V，GND接入GND。这个项目适用于初学者和STEM教育场景，孩子可以轻松完成并展示成果，老师也能直接套用课堂案例。

前几天帮朋友做了一个计数器，非常简单的计数器
我看论坛上还没人发如何制作计数器，所以抛砖引玉下
有人会问这么简单的东西有什么应用啊，哈哈，这个是
韩国的running men，来南京演唱会，这个是给他们
现场做的点赞器。

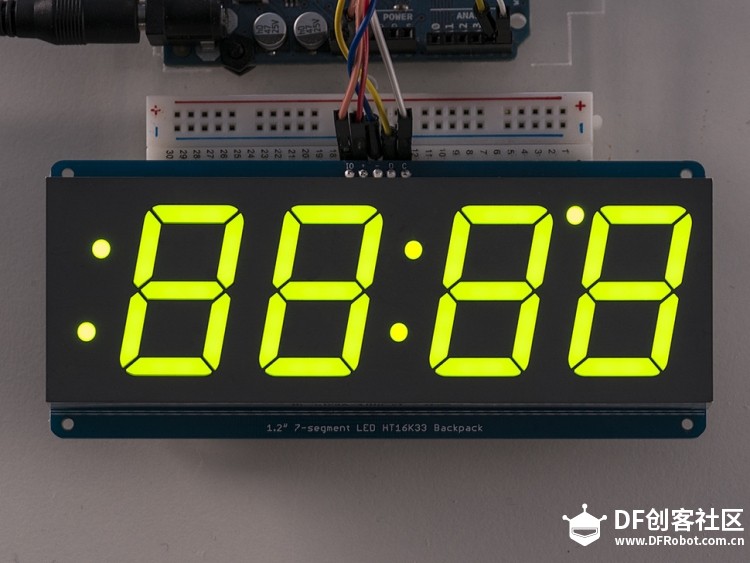

主要硬件就是一个按钮、一个Arduino主板+一块1.2寸的
7段数码管
基于arduino和I2C接口制作的计数器（原创）图1

制作过程

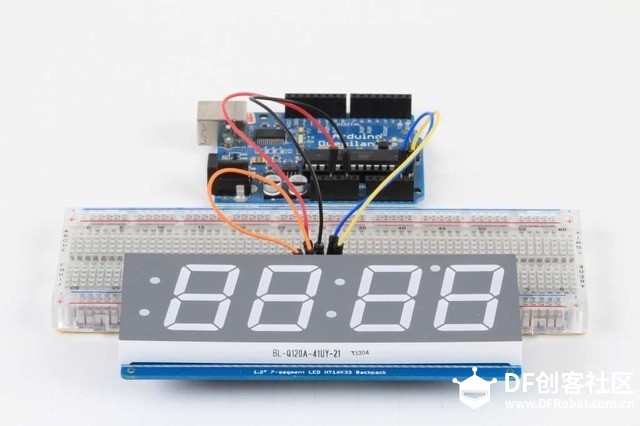

1、将数码管和arduino连接，由于采用的是I2C接口
所以信号线只需要2根即可实现功能
基于arduino和I2C接口制作的计数器（原创）图2

接线方式

"D" - I2C Data Pin (SDA)
"C" - I2C Clock Pin (SCL)
"+" - 5v. (Will not run on 3.3v!)
"-" - GND
"IO" - I2C bus voltage

对于uno采用如下接线方式

D -> SDA
C -> SCL
+ -> 5v
- -> GND
IO -> jumper to + for 5v.

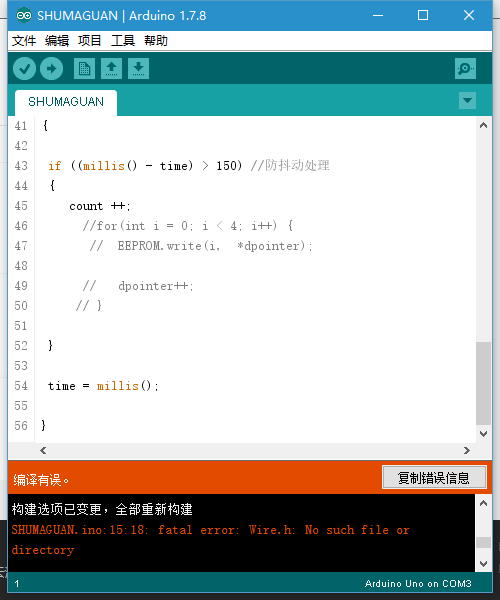

代码：

为了检测按钮信号，采用了中断方式
将开关的OUT接入D2

 /*接线:
kaiguan
out----D2
vcc ---3.3V
gnd----gnd


sumaguan
scl----a5
sda----a4
vcc----5V
GND----GND

*/
#include <Wire.h>

#include "Adafruit_LEDBackpack.h"
#include "Adafruit_GFX.h"

Adafruit_7segment matrix = Adafruit_7segment();

long count=0 ;
unsigned long time = 0;
void setup() {
   matrix.begin(0x70);
  Serial.begin(9600);
   attachInterrupt(0, runCount, FALLING);    //设置触发，中断号0，即数字2口
  // put your setup code here, to run once:

}

void loop() {
  Serial.println(count);
  matrix.print(count, DEC);
  matrix.writeDisplay();
  delay(500);
  // put your main code here, to run repeatedly:

}
void runCount()            //触发函数
{

 if ((millis() - time) > 150) //防抖动处理
 {
    count ++;
      //for(int i = 0; i < 4; i++) {
       //  EEPROM.write(i,  *dpointer);

      //   dpointer++;
     // }

 }

 time = millis();

}
复制代码
