3D打印 · Sketchup扫盲贴：手工绘制本田标志车钥匙扣

作为一名3D打印爱好者，时常会被朋友要求打印点小玩意。我也很乐意满足朋友的这些小要求。不过最近朋友们不再是简单的下个模型来打印，而是要——个人定制。这不同事买的广本锋范，想让我给她设计一个广本的标志并带上她名字的缩写的钥匙扣。为了满足同事的要求，于是有了下面这个帖子。

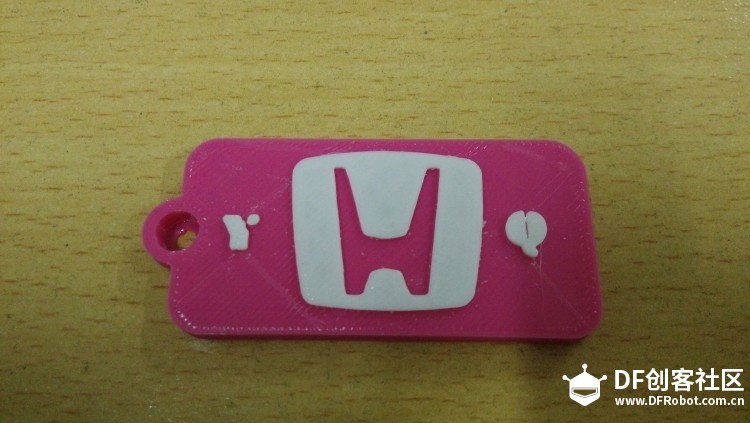

先上效果图

制作步骤：

1. 设计：由于本次设计的钥匙扣非常简单，朋友的要求也很明确，广本标志加姓名缩写。

2. 建模：

操作步骤：

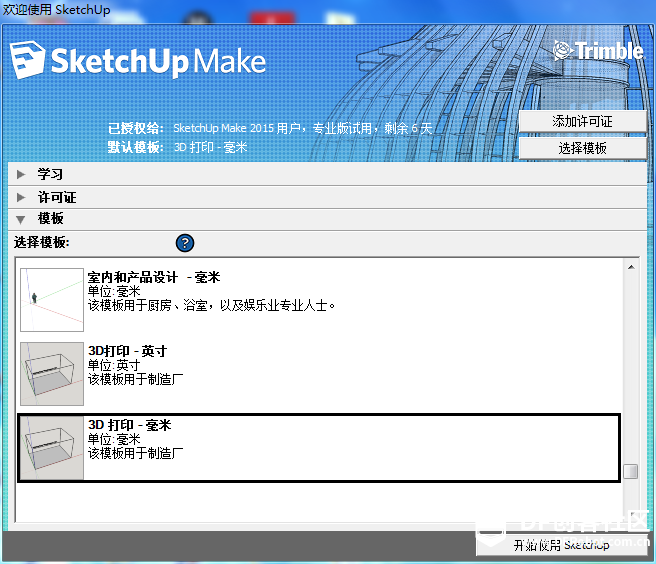

A启动Google SketchUp,将模版选为“产品设计和加工——毫米”。

B打开软件，单击“相机”——“标准视图”——“顶视图”，将我们的视图方式调整为俯视图方式。

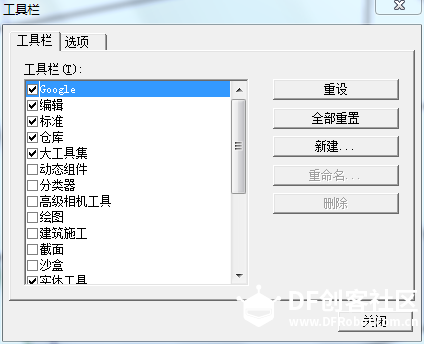

C单击“视图”——“工具栏”弹出如下对话框，勾选“大工具集”。

D利用工具栏中的举行工具绘制一个600MM*300MM的长方体，先单击鼠标确定顶点，然后开始拖动绘制出矩形，此时一定不要进行任何操作，直接在键盘上输入600MM，300MM，确定后可以定制矩形尺寸。

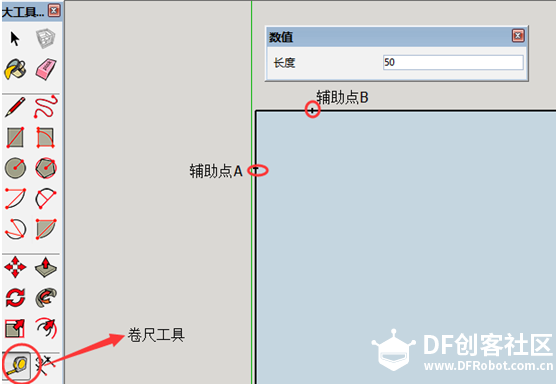

E 使用卷尺工具，在矩形一角绘制A,B两个辅助点，距离端点的距离为50MM。

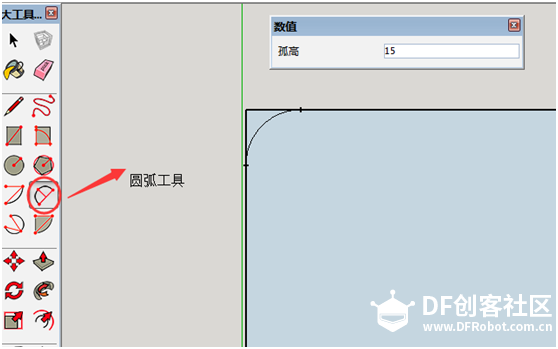

F使用圆弧工具连接两个辅助点，在矩形内生成一个圆角，弧高设置为15。

G用选择工具选中圆角外侧的多余部分，按DEL键分别删除多余部分。其它三角操作步骤与之类似。把原本的矩形直角改为圆角。

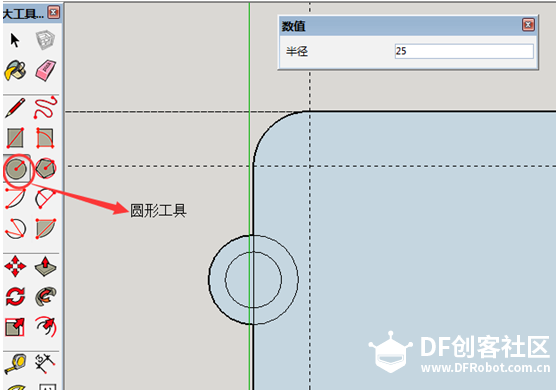

H使用圆形工具，以一边中点为圆心，分别绘制半径为40,25的圆形。（鼠标指针移动到中点位置时，会有相应提示。）

I使用选择工具选中多余部分面积和边线删除，如下所示。完成钥匙扣底板平面设置。

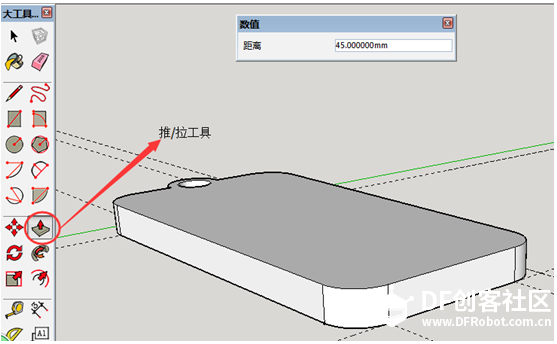

J单击“相机——标准视图——等轴视图”切换到等轴视图，使用推拉工具，完成钥匙扣底板，厚度设置为45mm。

K下面就要在钥匙扣的底板上绘制出车标和姓名。单击“相机”——“标准视图”——“顶视图”，将我们的视图方式再次调整为俯视图方式。利用圆弧工具在表面绘制一条弧长240，弧高15的曲线。同样使用圆弧工具绘制长度210，弧高15的左右两条曲线，再次使用圆弧工具绘制底部弧线，使其成为封闭面积。

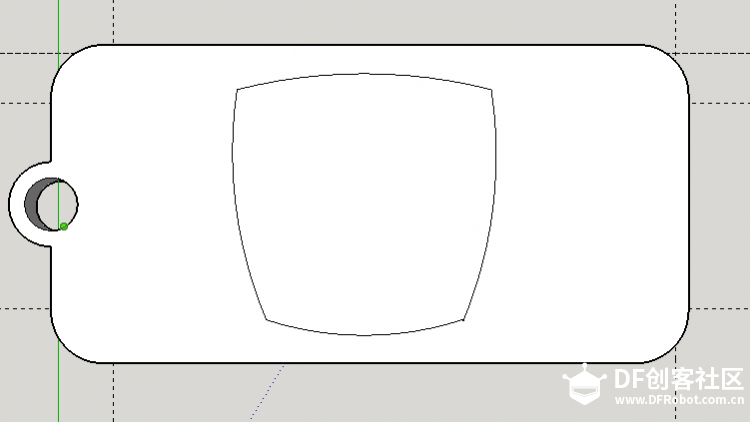

L这个时候的标志外形还不是很像，使用圆弧工具对四角进行美化，绘制圆弧角，并删除多余部分。

M使用直线工具，圆弧工具绘制广本车标H，方法类似，效果如下。

N选中下图所示的区域，使用推拉工具，进行推拉操作。

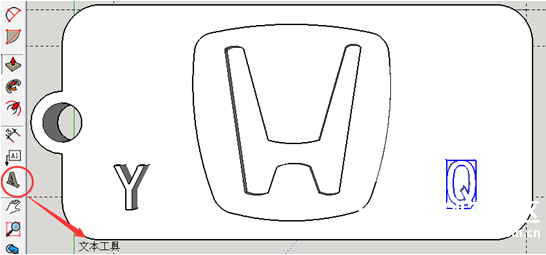

O使用文本工具输入自己的姓名缩写。Y和Q，分别选中这两个字母点击鼠标右键，选中分解。对其进行推拉操作，距离为15。这样一个简单在个性化钥匙扣的数字模型就做好了。

3. 切片处理。将做好的数字模型导出，应用CURA切片处理软件打开，设置打印的各项参数，例如尺寸、填充率。

4. 打印。如果采用一种颜色来打印的话，钥匙扣的色彩就不够丰富。而DF Overlord Pro又提供了断电打印的功能。我们正好可以利用该功能来实现双色打印。但是需要注意的是，为了能准确的对双色明显的分离，在底板打印完以后再进行换料操作。从而来确保打印的效果。

5. 拓展。其实钥匙扣虽然简单有限，但是我们的创意是无限。你完全可以在原有的基础上进行改进创作，或者将自己的创意发挥出来。例如下面的瑞士军刀钥匙扣。
