圣诞礼物《自动翻转相框》

每逢圣诞必破厂，哎。。。。。。。。。。。。。。。。

怎么办呢，这次我决定自己动手做个礼物吧，前思后想决定做个相框吧，一个会翻转的相框。

第一步开始建模吧。

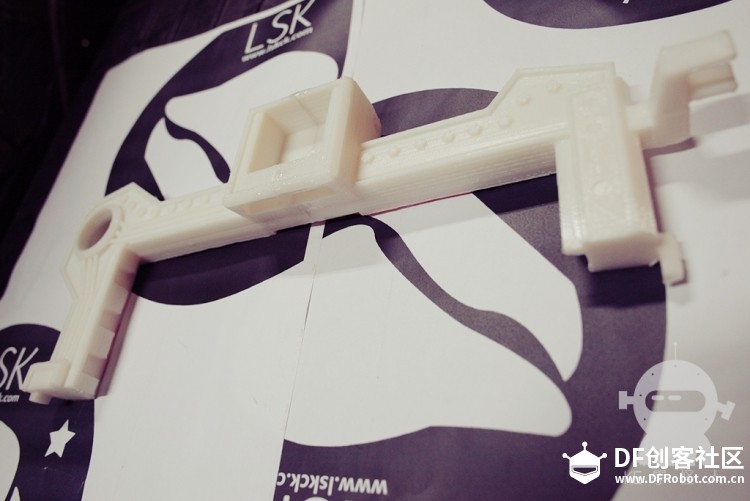

开始打印

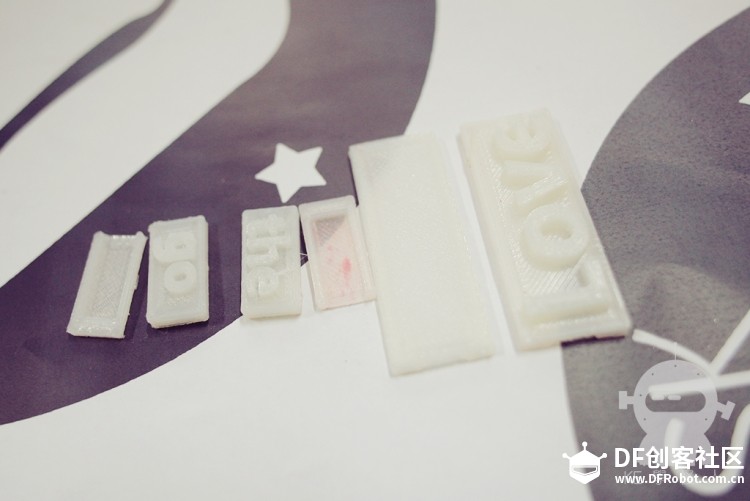

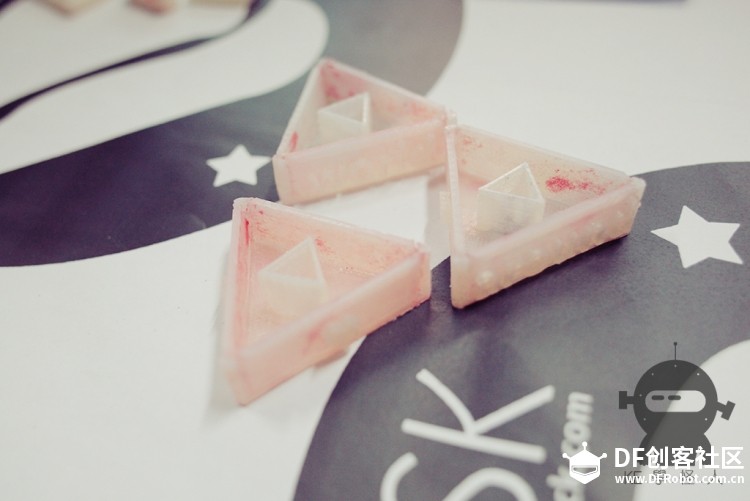

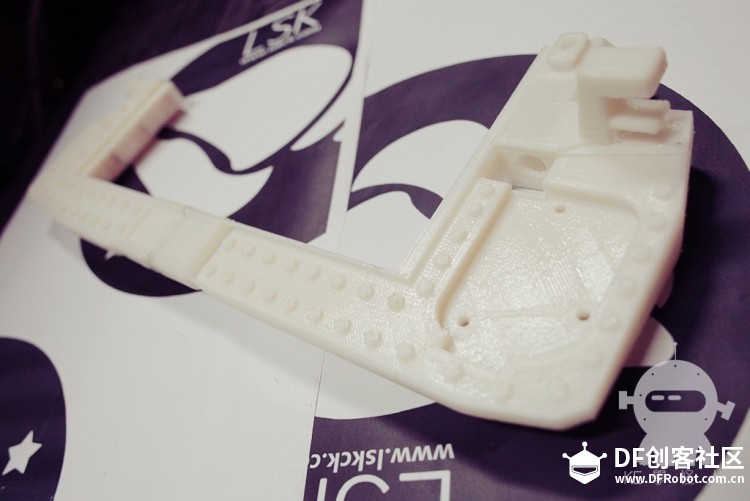

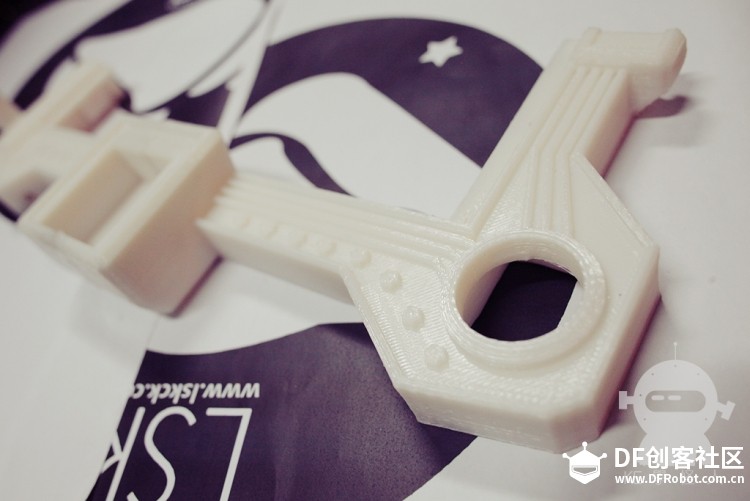

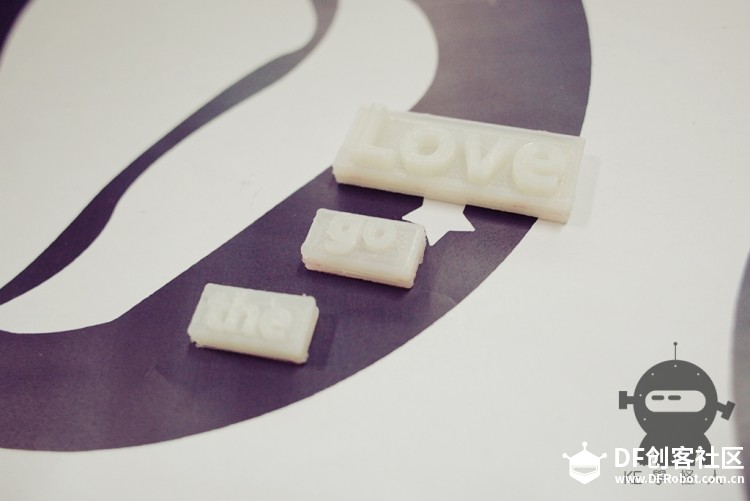

将小件用胶水拼接

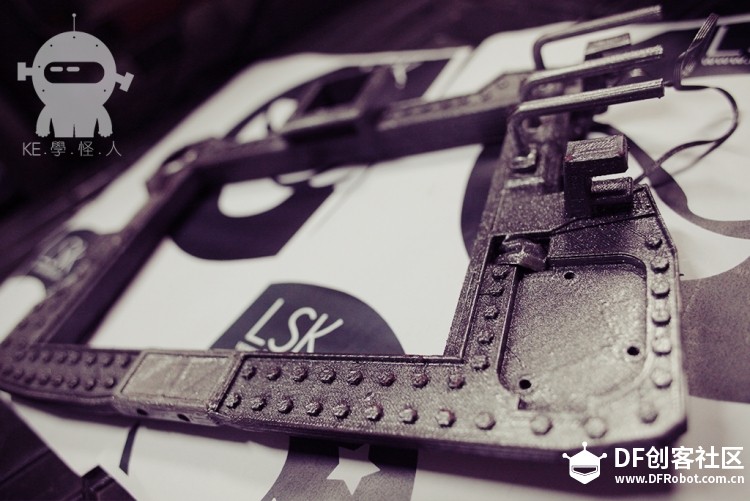

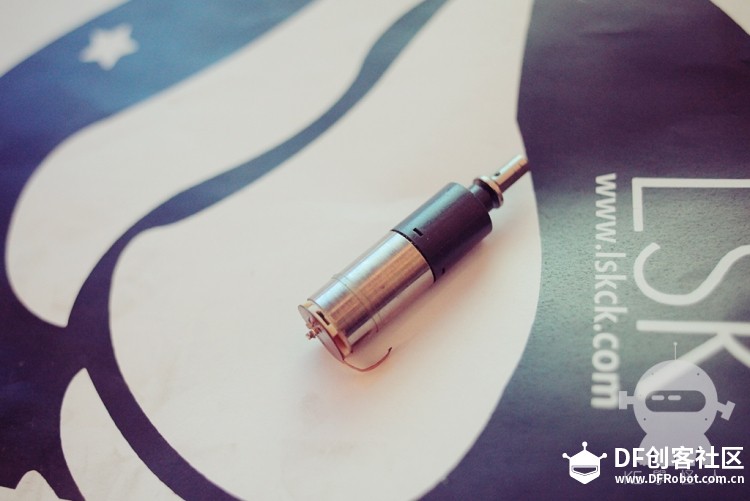

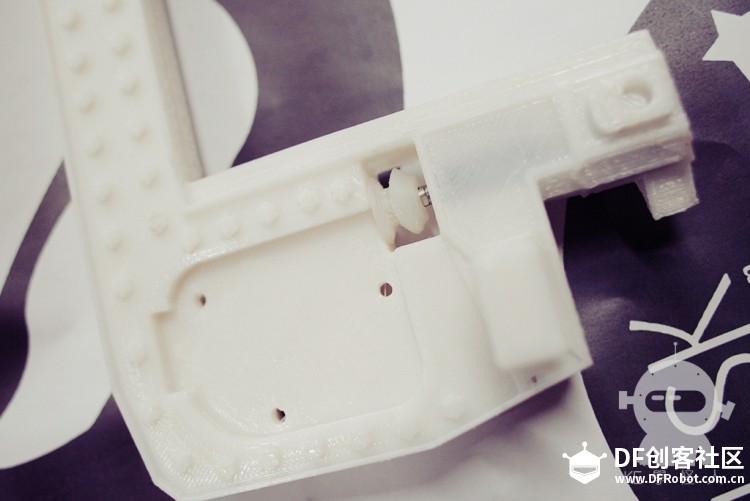

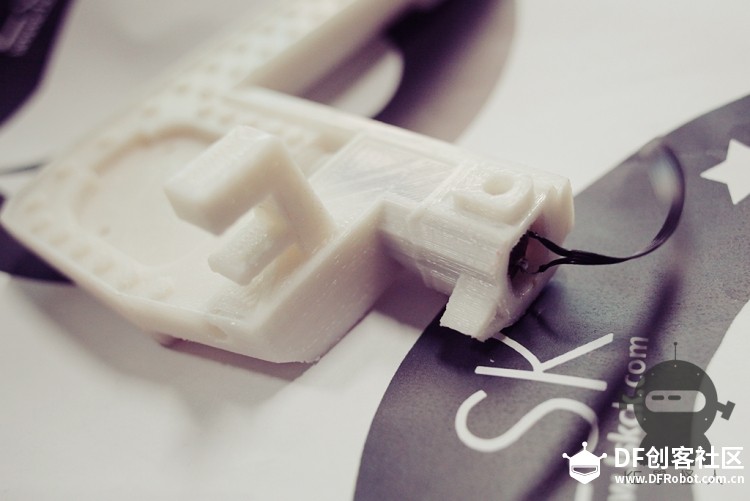

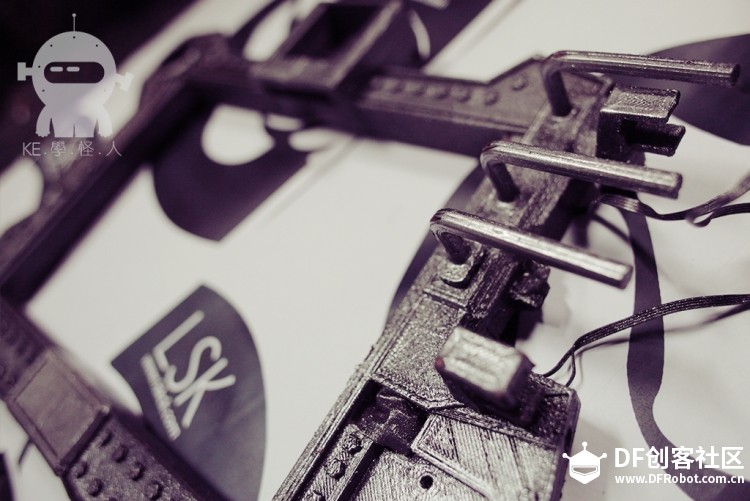

将减速电机装入边框

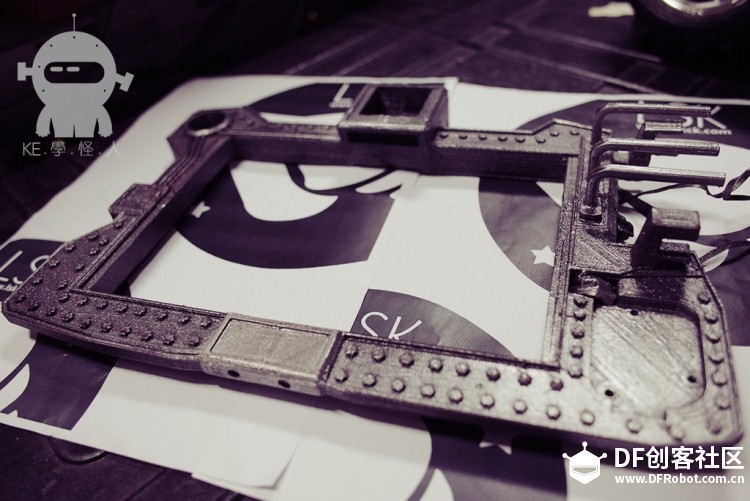

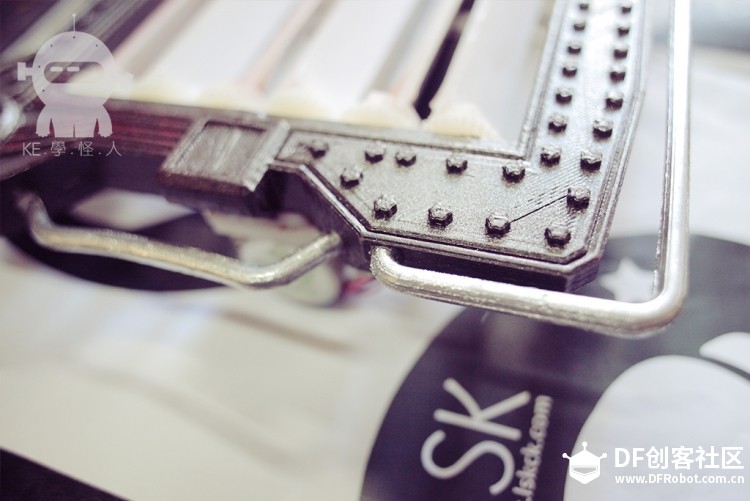

将边框用胶水拼接，并上色

继续打印，把个配件拼接上漆；

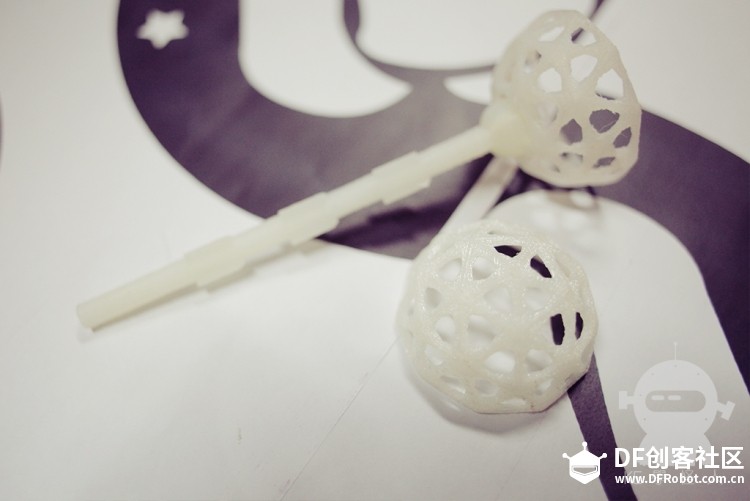

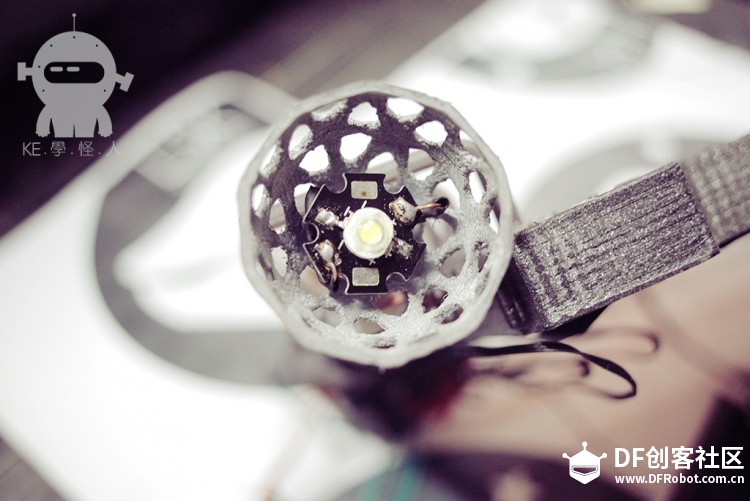

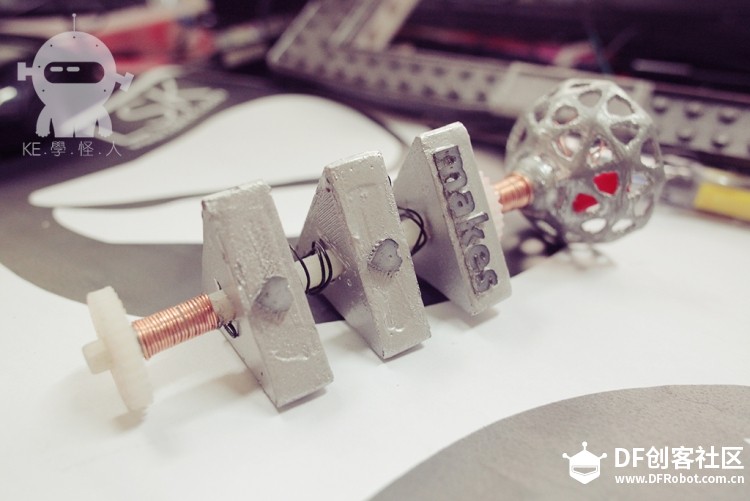

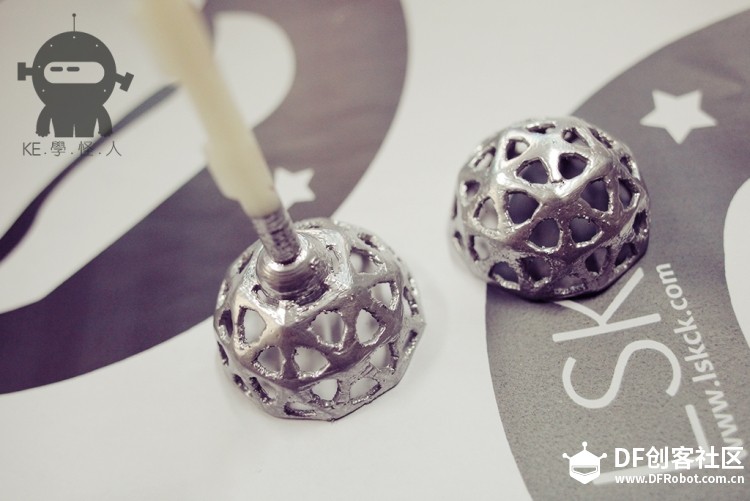

将led装入三角形和顶部的半圆中，在用铜线装饰一下；

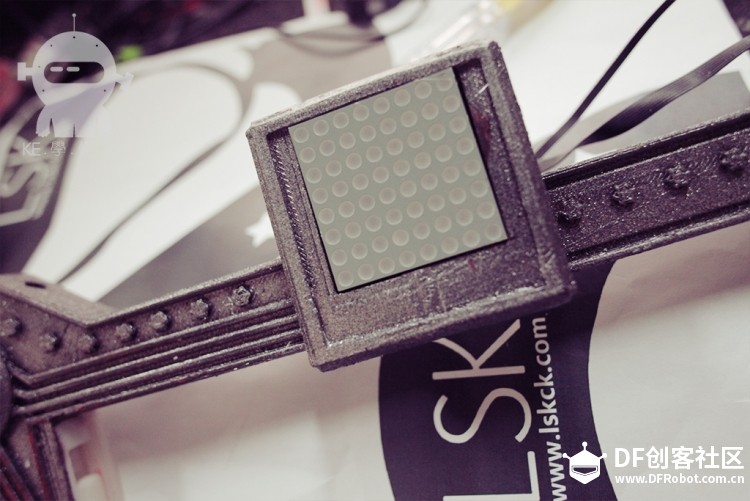

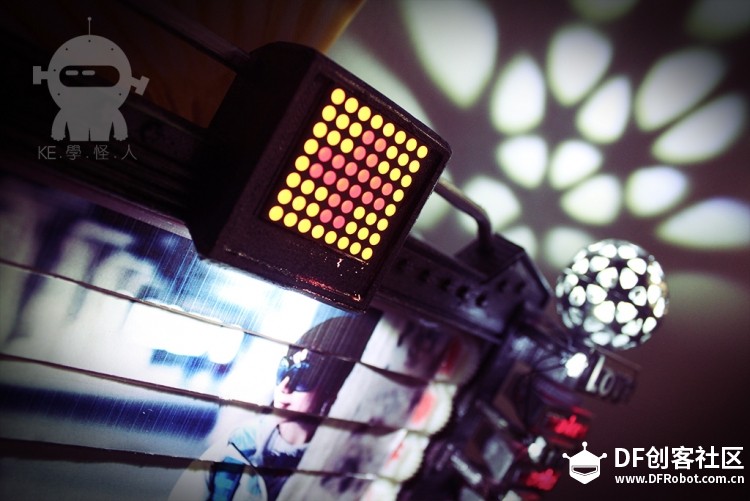

将8x8led和照明led装入边框

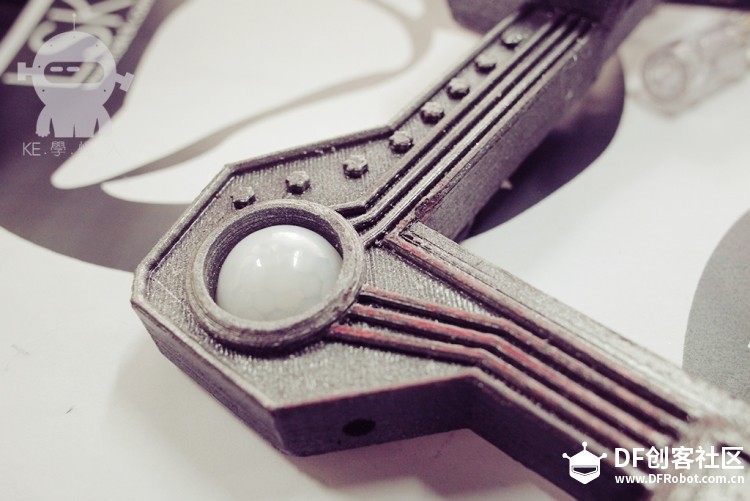

将红外模块转入边框

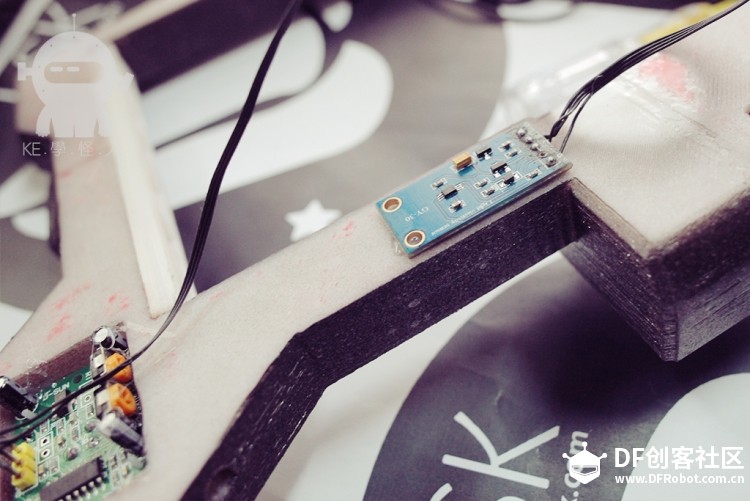

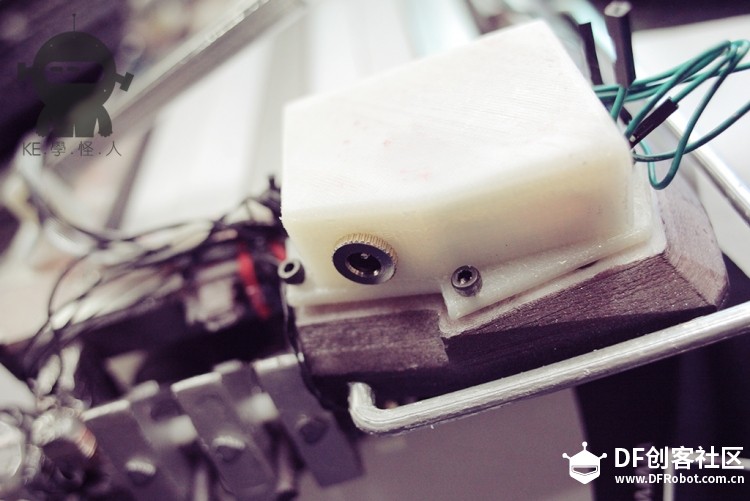

将光照模块用热熔胶固定于边框上；

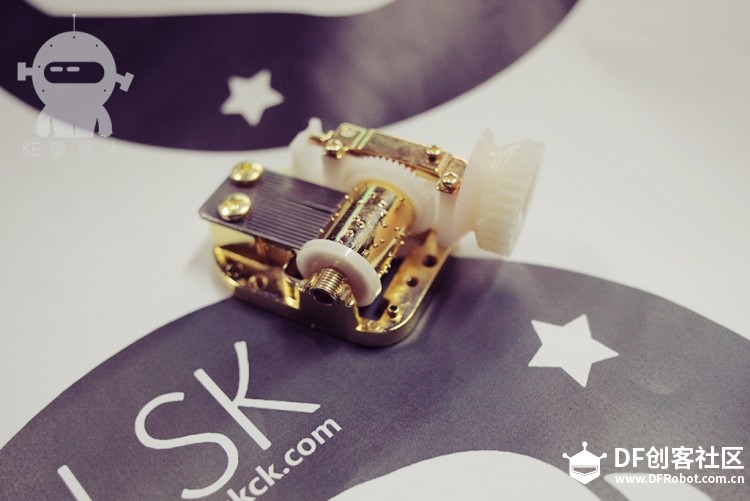

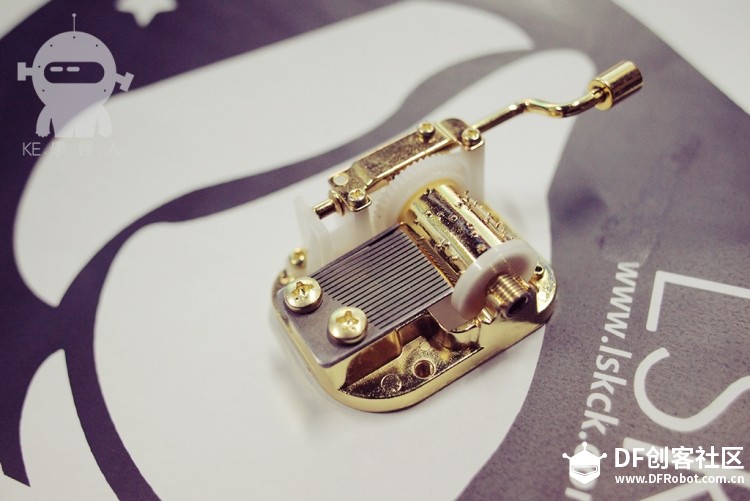

将购买的手摇音乐盒机芯的摇柄去掉，安装转轮；

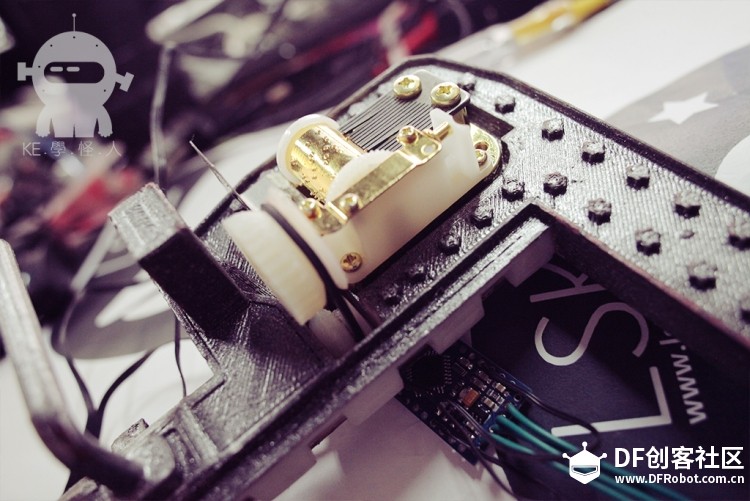

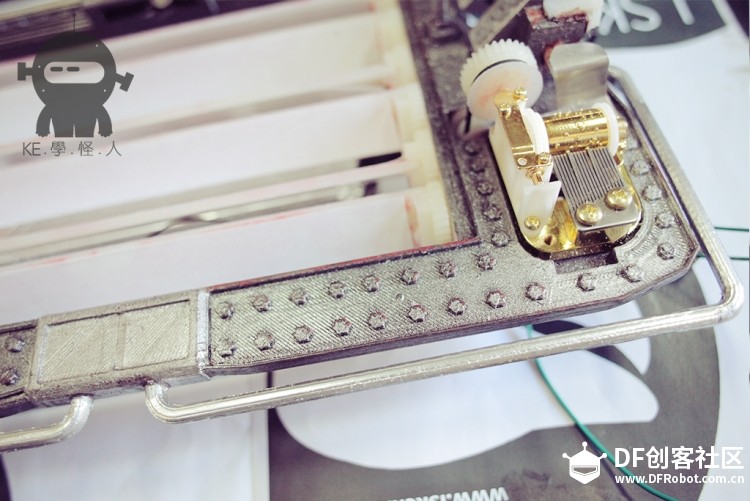

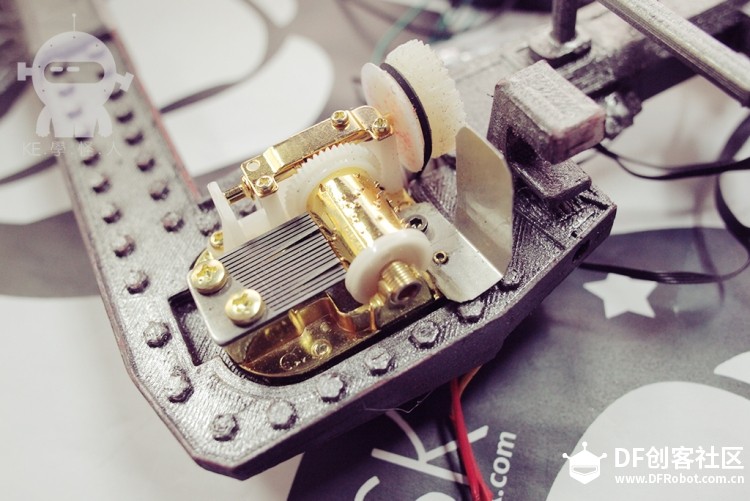

将机芯安装到边框，并将传动皮带装上；

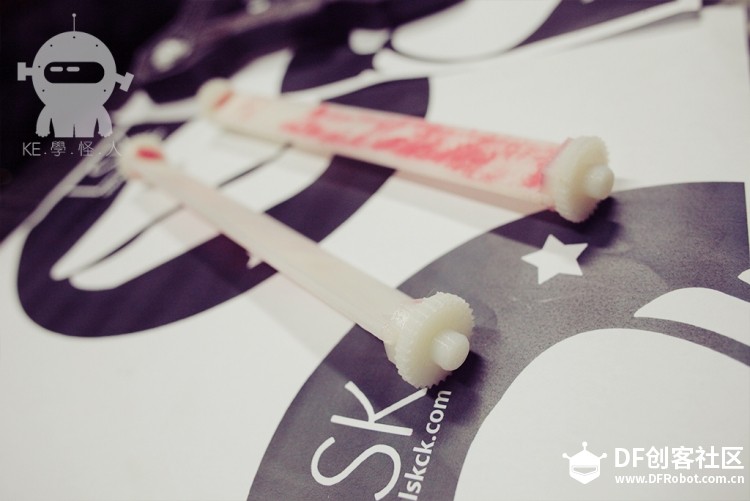

打印百叶部件；

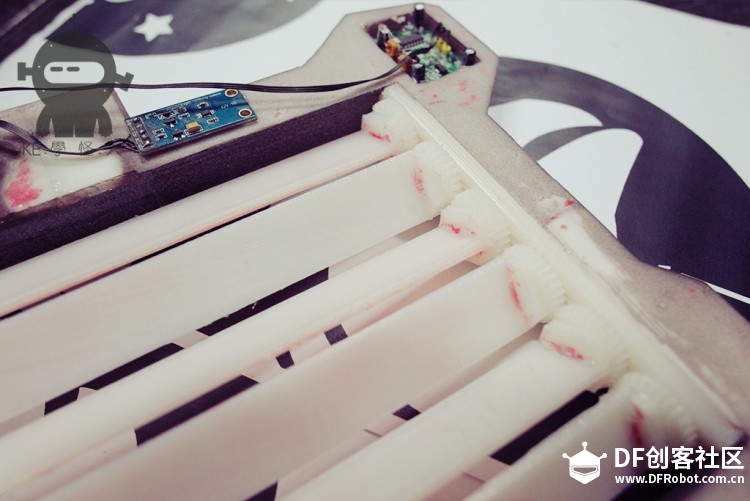

装入边框保证运动顺畅；

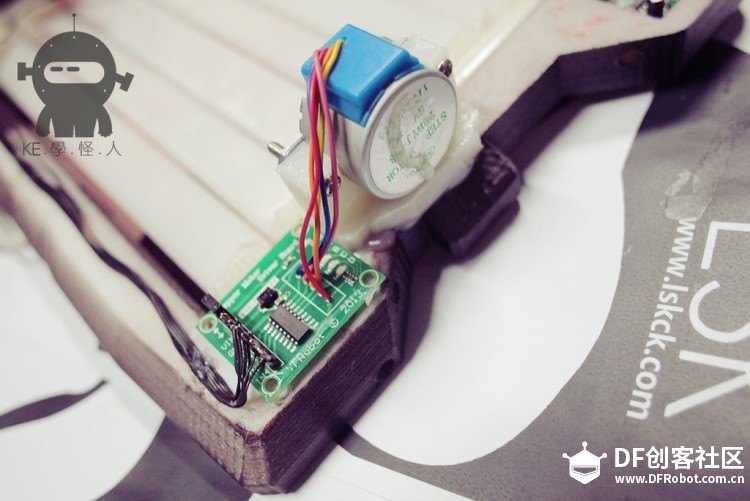

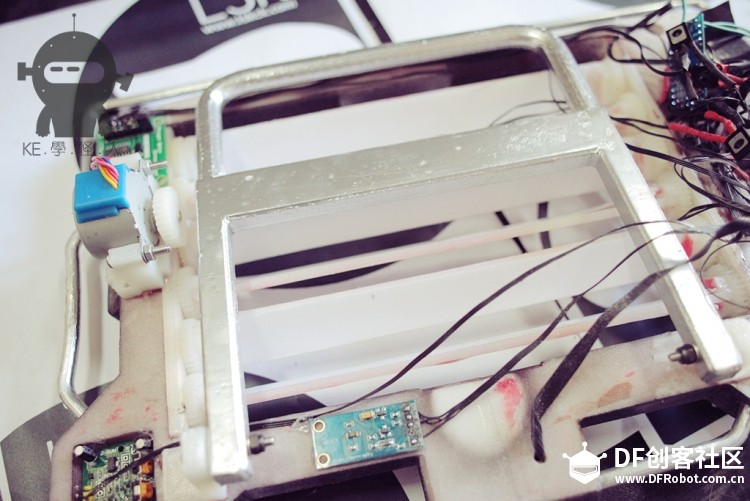

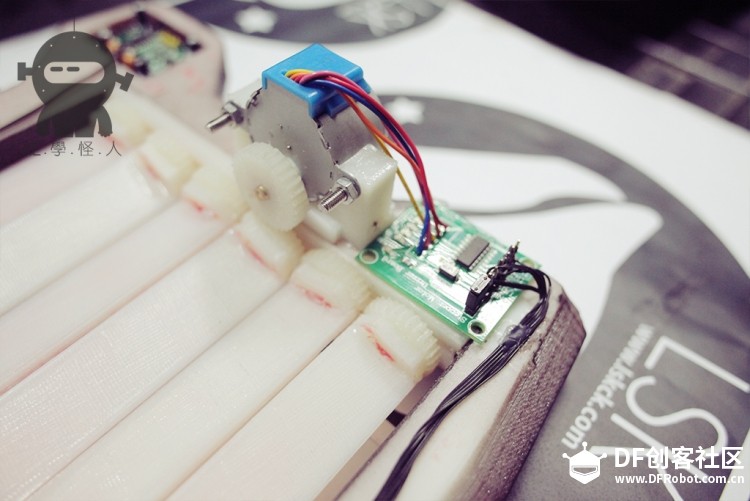

将步进电机安装于底座，并用胶水粘在边框；（注意齿轮安装间隙）

将背架粘在边框上

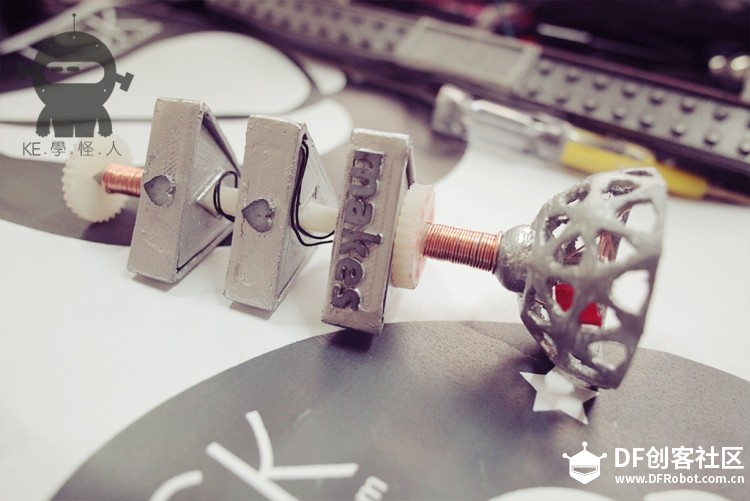

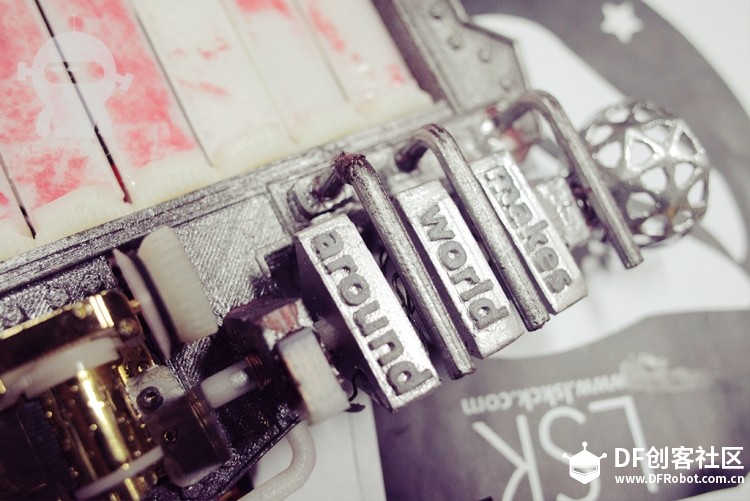

将之前做好的配件装到相框侧边；

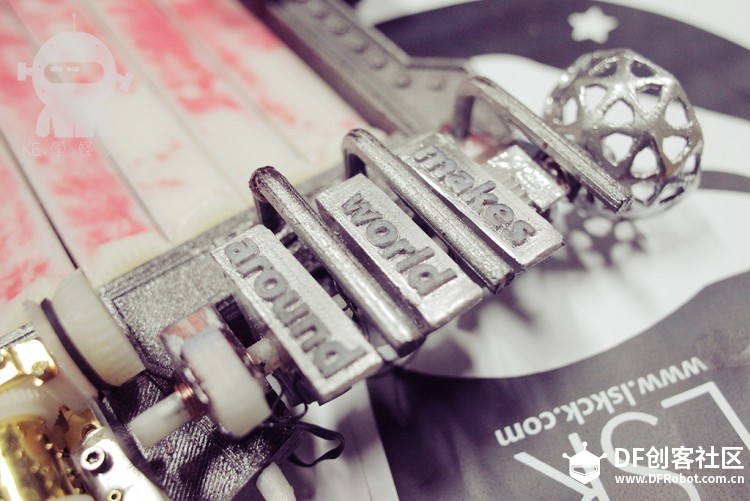

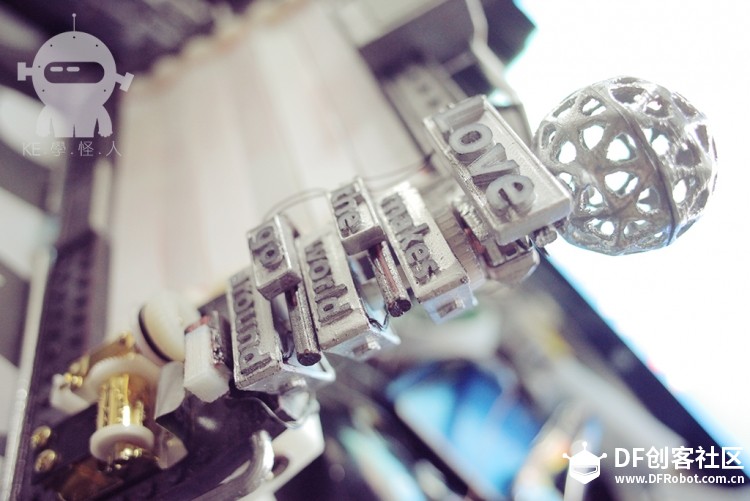

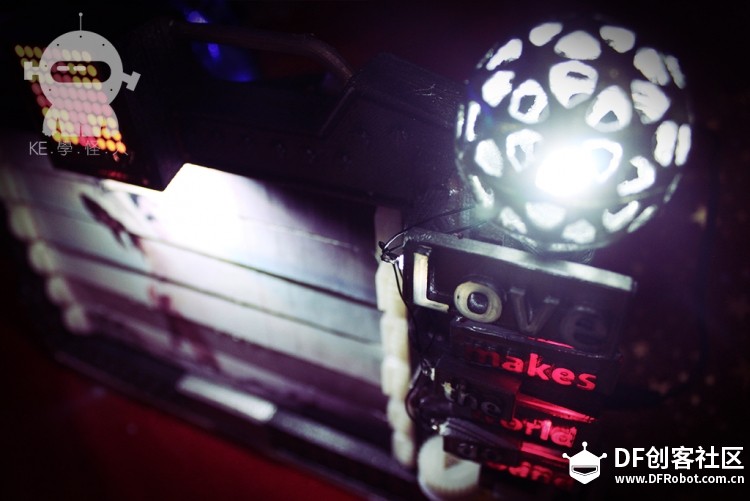

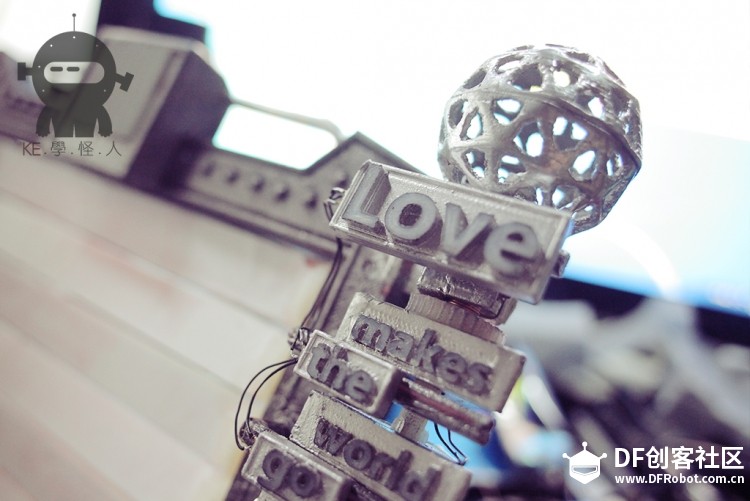

再将之前拼装好的字，装上led粘到支架上；

按照连线图链接个模块并上传代码；

将模块装入盒子并安装于后盖；

装上边框

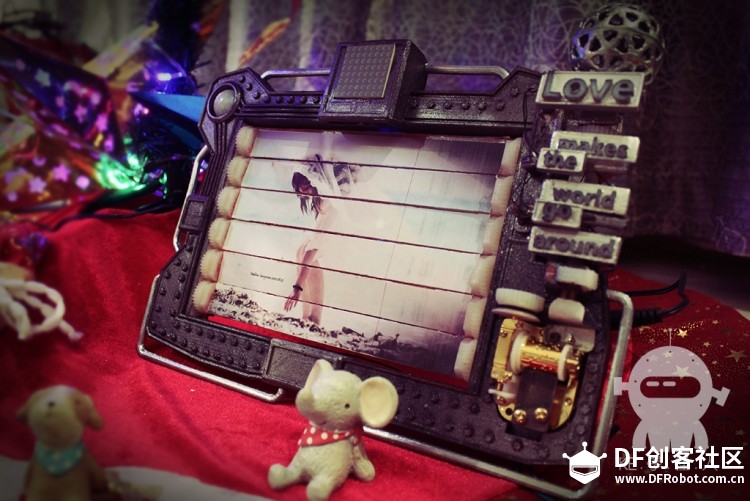

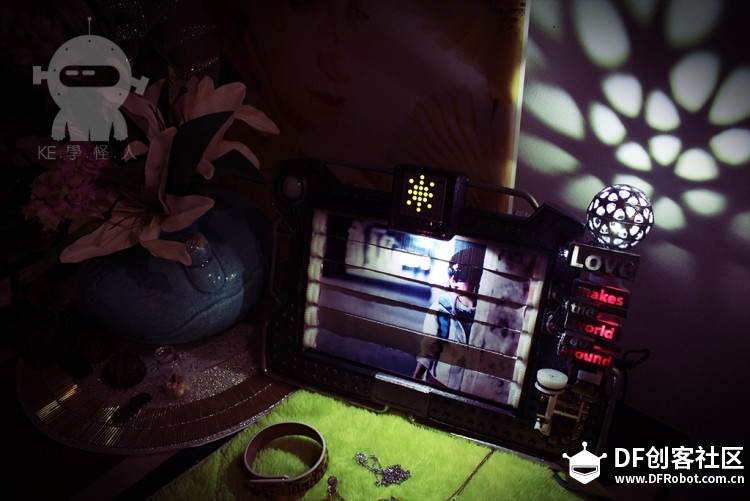

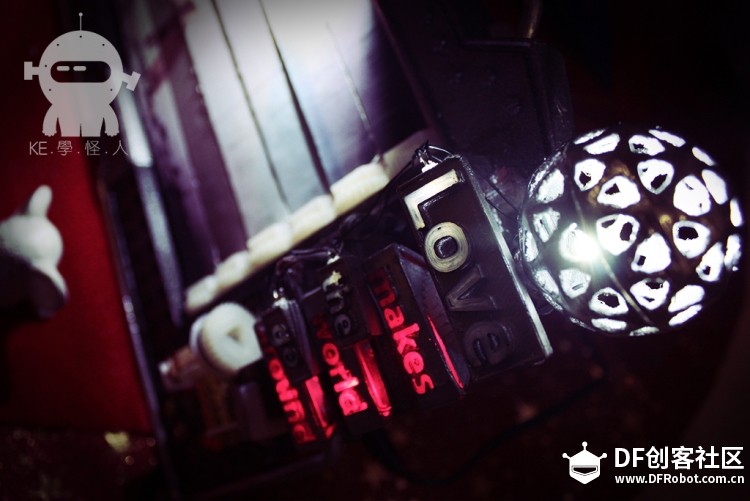

完工了，看看（模型后期整理后发布）

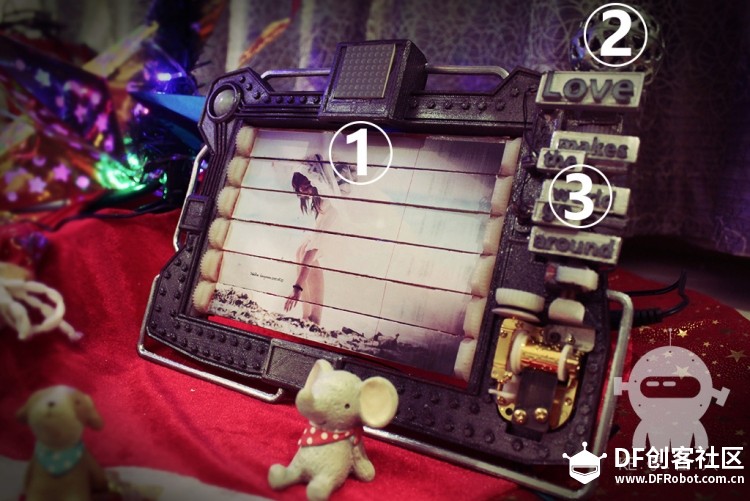

相框的主要功能：

1、当到达整点的时候灯光2、3点亮、led显示动画的时间，音乐盒开始演奏音乐；

2、每隔半小时相框内的照片会自动翻转一次，同时显示动画和时间、灯光2、3点亮；

3、每隔一分钟，led显示一个动画、灯光3点亮；

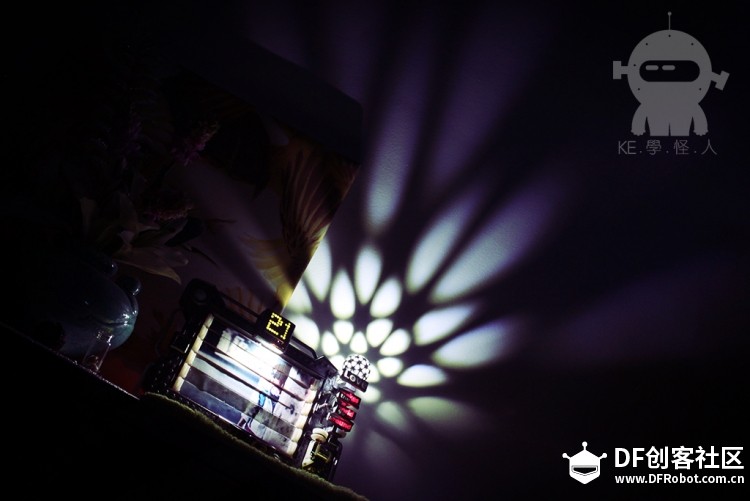

4、当人靠近的时候，有两个动作当光线充足时led显示动画和当前时间，当光线不足时led显示动画和当前时间并打开led1、2、3照明；（晚上客厅又多了个自动的小夜灯）；

祝大家节日快乐（虽然有点晚别生气喔。。。。。。。。）
