🚀 掌握GPRS使用技巧：DFRobot 3合1模块 📡

鉴于投票结果，大家都比较喜欢模块的教程。技术宅Roy将会寻找受众比较广，又问题较多的模块给大家带来使用教程。希望大家在本微信找到自己有用的信息，多谢支持。

先上个图：

这个模块为DFRobot出的一款3合1模块，融合了GPS/GPRS/GSM。

该模块几乎包含了一个手机所拥有的所有基本功能：无线上网，发短信，打电话，GPS定位。

正因为功能繁多所以让各位拥有着又爱又狠，原因是要使用他需要了解比较多的东西。

关于GPS部分其实前面已经发了好几篇文章来阐述如何使用了，这次主要讲讲GPRS的使用。活用GPRS，可以让此模块上的GPS模块真正变的有意义，脱离了电脑，使用无线网络的GPS模块才具有实用价值。

GPRS也就是一般理解上的手机无线网，是介于2G和3G之间的技术，传输速度较慢，最快为100多Kbps适合于少量的数据传输。优点在于有电话信号就能连上网络，适应面非常广。

和GPS一样，在该模块上使用GPRS功能同样是使用AT指令。（注意模块耗电较大需要外部供电），该例程通过GPRS连接了我私人的阿里云服务器，随意发送了点数据，便于观察数据发送的特点哈。

一、使用串口助手测试，步骤如下：

1、硬件连接

扩展板接到主控板UNO，SIM卡插好。

USB线、外接电源接好。

2、下载程序

扩展板S1开关拨到Prog端，下载下面程序。

   void setup() {    //设置引脚为输出模式    pinMode(3,OUTPUT);    pinMode(4,OUTPUT);    pinMode(5,OUTPUT);    //GSM开机时序
digitalWrite(5,HIGH);
delay(1500);
digitalWrite(5,LOW);
}
void loop()     {
digitalWrite(3,LOW);//使能GSM的TX、RX
digitalWrite(4,HIGH);//关闭GPS的TX、RX
复制代码

3、打开串口助手软件

S1按键拨到Comm端，S2按键拨到USB端。

Uart Select串口选择开关拨到中间。

打开串口助手软件，默认波特率为9600bps，勾选发送新行。此时STAT灯亮，模块启动，如果没有启动可以按下RST复位键，重新开启。

4、上传数据

步骤：

AT 同步

AT+CSTT 设置APN

AT+CIICR 激活移动场景

AT+CIFSR 获得本地IP地址

AT+CIPSTART="TCP","xxx.xxx.xxx.xxx",8081 建立TCP连接

AT+CIPSEND 发送数据

出现“>” ，发送下面数据

{"method": "update","gatewayNo": "02","userkey": "5d3eeec03bc747d7a23ab7d99c9340ea"}&^!()

输入完后按‘ctrl+z’即可

AT+CIPSEND 发送数据

出现“>” ，发送下面数据

{"method": "upload","data":[{"Name":"T1","Value":"25"}]}&^!

输入完后按‘ctrl+z’即可

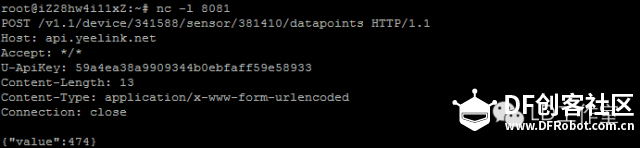

于是在我的服务器上就收到了以下的数据。

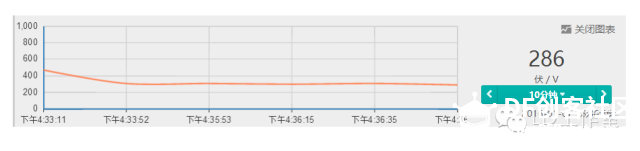

用串口助手毕竟只能测试，我们可不能忘记了我们的目的所以我们必须编写Arduino上的指令来发送数据。同样我们需要一个接收数据的服务器，这次除了自己的服务器测试，我还把数据同样传到了我们的老朋友yeelink上。

二、Arduino程序。

1、硬件连接

扩展板接到主控板UNO，SIM卡插好。

USB线、外接电源接好。

2、下载程序

扩展板S1开关拨到Prog端，下载下面程序。

// for yeelink api
#define APIKEY         "59a4ea38a9909344b0ebfaff59exxxxx" // replace your yeelink api key here
//replace the device ID and sensor ID for temperature sensor.
#define device_id       341588 // replace your device ID
#define sensor_id       381410 // replace your sensor ID
   void setup()
{
   //设置引脚为输出模式
   pinMode(3,OUTPUT);
   pinMode(4,OUTPUT);
   pinMode(5,OUTPUT);

   digitalWrite(5,HIGH);
   delay(1500);
   digitalWrite(5,LOW);

   digitalWrite(3,LOW);//使能GSM的TX、RX
   digitalWrite(4,HIGH);//关闭GPS的TX、RX
    //设置波特率
    Serial.begin(9600);
    //等待call ready
    delay(5000);
    delay(5000);
    delay(5000);
}
unsigned long time = 0;

void loop()
{
    //发送AT命令同步
    Serial.println("AT");
    delay(2000);
    Serial.println("AT");
    delay(5000);
   while(1)
   {
       Serial.println("AT+CIPSTART="TCP","api.yeelink.net",80");
       delay(5000);
       Serial.println("AT+CIPSEND");
       delay(2000);
        String cmd;
        String thisData = String(analogRead(A0));
        time = millis();
        cmd = "POST /v1.1/device/";
       cmd += String(device_id);
        cmd += "/sensor/";
        cmd += String(sensor_id);
       cmd += "/datapoints";
       cmd += " HTTP/1.1\r\n";
       cmd += "Host: api.yeelink.net\r\n";
       cmd += "Accept: *";
       cmd += "/";
       cmd += "*\r\n";
       cmd += "U-ApiKey: ";
       cmd += APIKEY;
       cmd += "\r\n";
       cmd += "Content-Length: ";
       int thisLength = 10 + thisData.length();
       cmd += String(thisLength);
       cmd += "\r\n";
       cmd += "Content-Type: application/x-www-form-urlencoded\r\n";
       cmd += "Connection: close\r\n";
       cmd += "\r\n";
       cmd += "{"value":";
       cmd += thisData;
       cmd += "}\r\n";
       Serial.print(cmd);
       delay(2000);
       Serial.write(26);
       delay(5000);
       Serial.println("AT+CIPCLOSE");
       delay(2000);
   }
}
复制代码
