本文介绍了作者为3D打印工具设计并制作的一个名为Overlord要塞的收纳盒。该收纳盒通过3D打印技术实现，能够容纳多种常用的3D打印工具，如螺丝刀、铲刀、钳子等。设计灵感来源于Overlord领主的多边城堡，既美观又实用。通过这个项目，用户可以轻松解决工具收纳问题，提升工作台的整洁度。
|

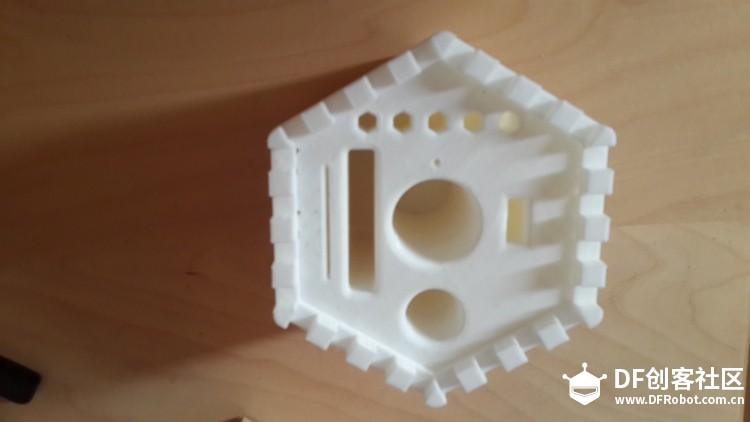

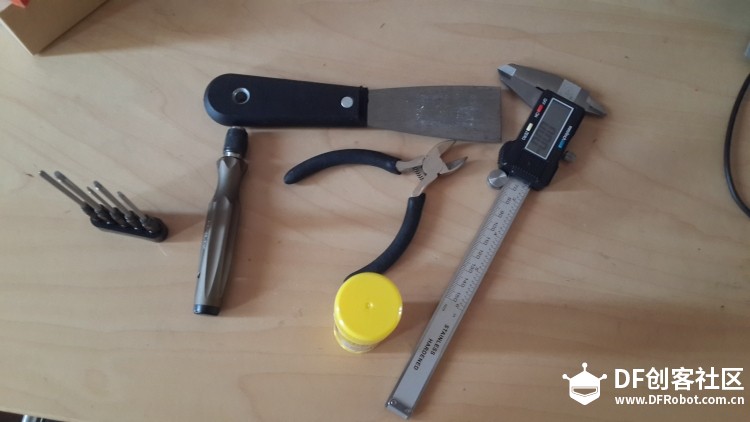

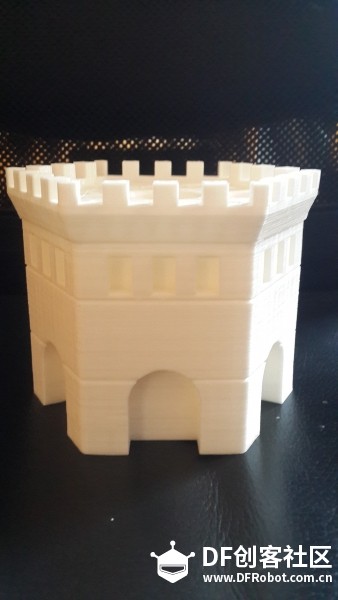

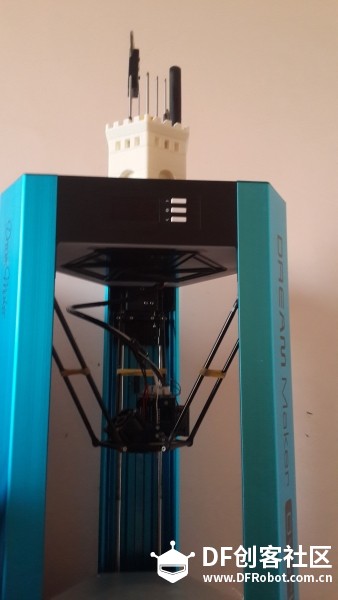

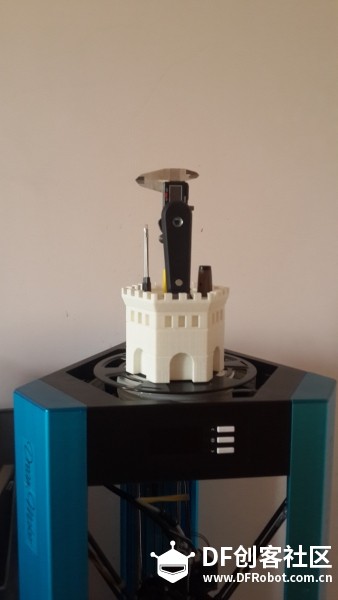

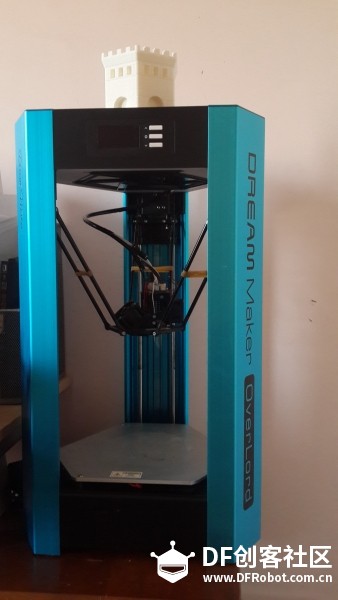

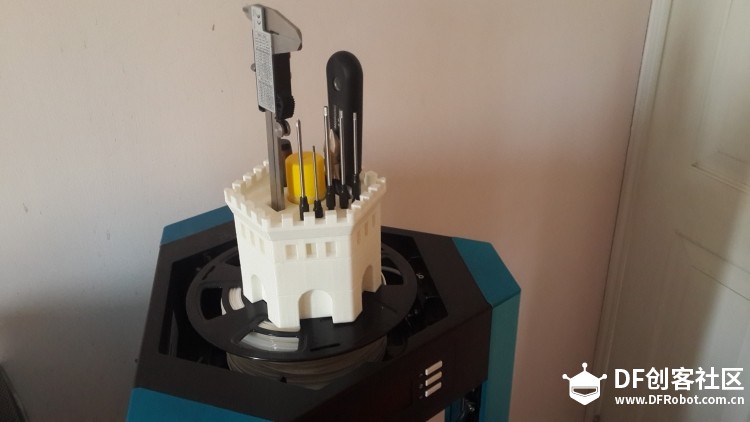

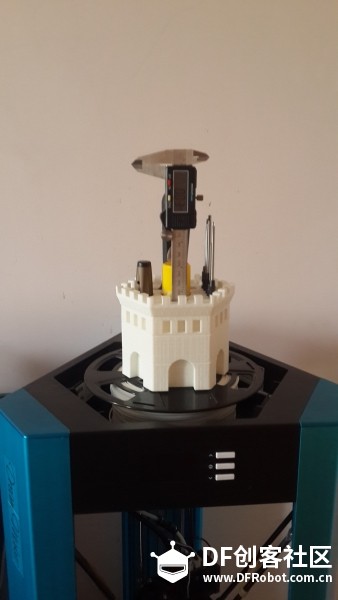

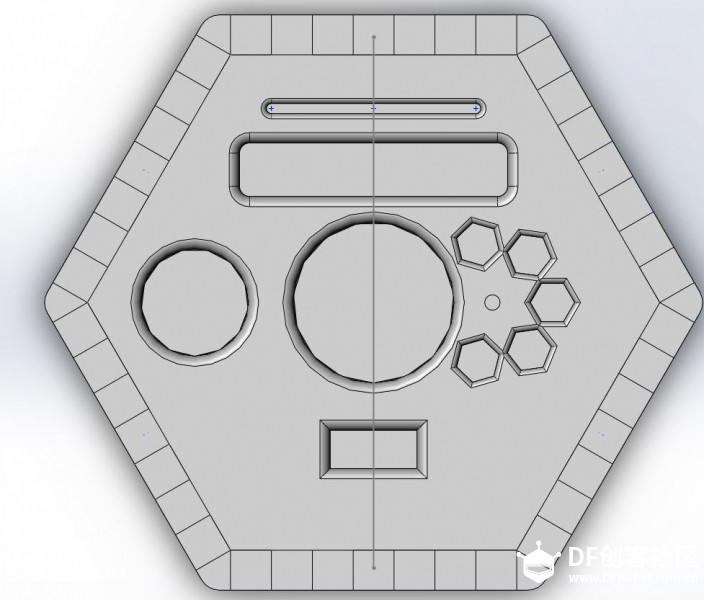

自从楼主败了overlord后，林林总总工具添置了不少。 都是3D打印必需和常用的。 如图：  从左到右分别是： 1. 调节底板以及拆挤出机用的螺丝刀和批头，众筹送的，质量超好。 2. 铲刀，这个都知道，拆模型用的。 3.钳子，主要是装料时剪斜口，还有的时候拆拆支撑。 4. 黄色的那个是固体胶棒，pvp材质，36g的得力牌。铝板涂胶水用，京东3元一支，好用不贵。 5. 游标卡尺。这个呢，调平底板高度或者调整挤出机调整螺丝，量尺寸的。 这么一堆工具，就是没有合适容器放，以前就找个笔筒胡乱放着，就像这样：  不但MAMA担心，lp罗嗦，万一被小朋友拿去玩了，也不合适啊。 而且毫无美感啊，和颜值高的overlord不搭啊。 于是，就开始捉摸着，给他找个家。 想法如下： 1. 必须3D打印，废话，否则这里发帖干嘛？ 2. 必须好用，全部能装下，ONE solution for all！ 3. 必须和overlord气质搭。 好吧，前2条还好，第3条就得想想了。 Overlord是什么气质呢？ 思来想去，Overlord是领主的意思。 领主领主，得有领地。 有了领地，得有要塞。 有了要塞，得有士兵保卫。 好吧，我就在领主霸气的多边城堡上，建一座要塞吧。 要塞里面驻扎的士兵呢?就是这些工具了。 哈哈，开动。 首先，是设计合适的孔位，老生常谈了。 大家有没有看出来，什么放什么呀？ 不过提醒的，考虑到打印误差，和pla的热胀冷缩，建议打印个底板再说。 详见偶的老帖子：https://mc.dfrobot.com.cn/thread-13284-1-1.html 这是实物的俯视图。  设计图如下（这是v2版本，打印出来的v1有点小bug修正下，主要是六角的孔和边上的小窗有干涉）：  细心的同学发现，怎么多了一个小圆孔啊。 没错，那是为了通喷头的针预留的。(舍不得运费，还没买） 经历了漫长的18个小时打印，偶设计过的最大的模型总算完工了。 先来一张仰视图  这个角度看，是不是觉得高高的Overlord城堡上，有一座要塞啊！ 再来一张近景图：  一夫当关，万夫莫开！ 誓死保卫Overlord！ 再来一张，士兵就位！   我们团结在，游标卡尺的旗帜下，有批头做的投枪，有黄色胶棒洲际导弹的发射井，有无所不知的铲刀头雷达，与来犯之敌作殊死斗争了。    呵呵，扯远了！ 在来一张仰视图，这个比较有感觉。  恩恩，最后是吐槽和分享模型时间。 打印时，由于用的是著名易堵的白料，再加上三九天冷，遭遇堵头和挤出机咯咯n次。 建议大家打印温度230度，打印速度呢，我试下好像80%比较顺利。 还有模型比较大，我建议大家： 1. 填充小一点，10%-15%就可以了，否则时间还要长。 2. 壁厚厚一点，要塞嘛，至少外面看上去结实，看不出里面的填充。 最后分享下模型stl文件。 呼叫蜗牛和大师，我的stl压缩成rar不到19.8m，但就是传不上来。 需要的私信我吧。 solidword文件如有需要也可以私信。 总算传到thingiverse上去了。 这里有地址：https://www.thingiverse.com/thing:1255600 |
-
-
http://www.thingiverse.com/thing:1255600
大伙捧个场啊。
链接：http://pan.baidu.com/s/1kUlBo0n 密码：654d
stl和solidwork都在里面啦。
多提宝贵意见啊。
