3D打印技术普及（四）· kossel rostock 热床零基础讲解

六月份以来，三角洲（delta）结构3D打印机在国内风靡开来，kossel、rostock因其独特的运动方式、简洁的结构设计，倍受国内玩青睐，但开源delta不带热床，导致PLA翘边，ABS无法打印，一直困扰着众多玩家，严重限制了delta结构打印机的使用范围和工作性能。天工数控科技有限公司在了解到玩家困惑后，迅速组织工程师，研发出了多款热床，专为kossel、rostock设计，彻底解决了翘边问题，让delta结构也可以打印ABS.（淘宝搜索 “PCB 热床”）

热床详解

一、翘边原因
热床是FDM(熔融堆积)打印机特有的配件，主要目的是为了防止翘边。那么翘边得原因是什么呢？翘边是因为材料冷卻收縮引起的。不同材料收縮率不同，所以翘边程度也不同，但是有一點可以肯定，翘边是必然的，是不可避免的，只能夠減輕翘边的影響。所以有的師兄說：“我打印PLA所以不需要热床”。這句話就錯了，打印不同廠家的PLA，效果也不同，有些翘边不明顯，有些就會很严重。

二、热床为何能夠減小翘边
热床不能根除翘边，只能減弱。主要原理是，通過加熱热床，讓打印件維持在一個較高的溫度（PLA 60℃ ABS100攝氏度），防止在打印過程中材料冷卻，模型翘边。

三、热床性能分析
1、聚酰亞胺加熱片（黃色軟的，可以加膠帶那種），加熱不均勻，容易損壞，需要加3M膠帶固定到鋁板上，需要定做
2、加熱棒&鋁板加熱不均勻，鋁板需要很厚

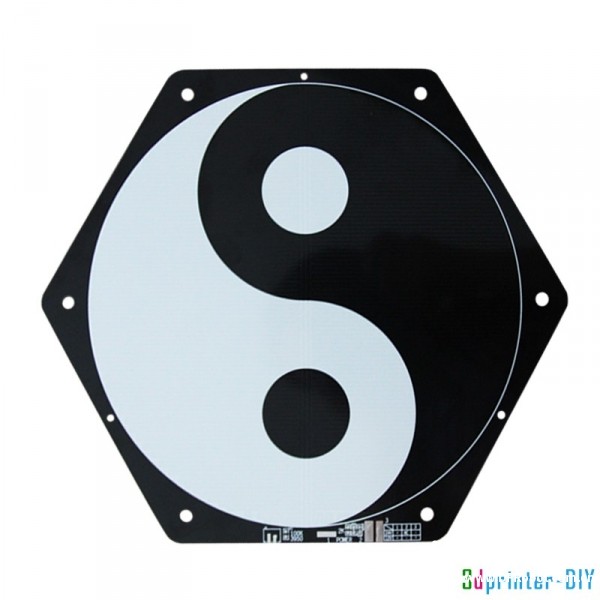

3、PCB热床，是目前最好的热床，加熱均勻，可以不加鋁板，可以增加手動調平，工作稳定，不易損壞。

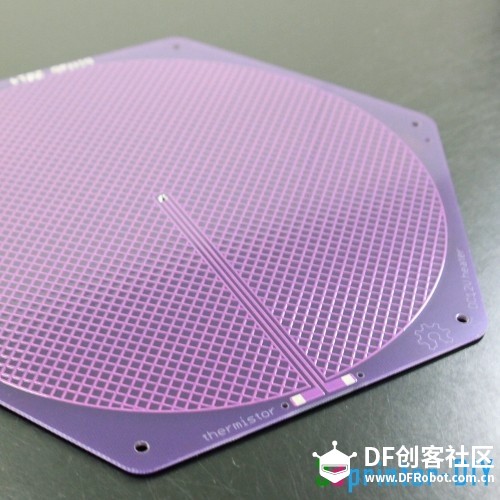

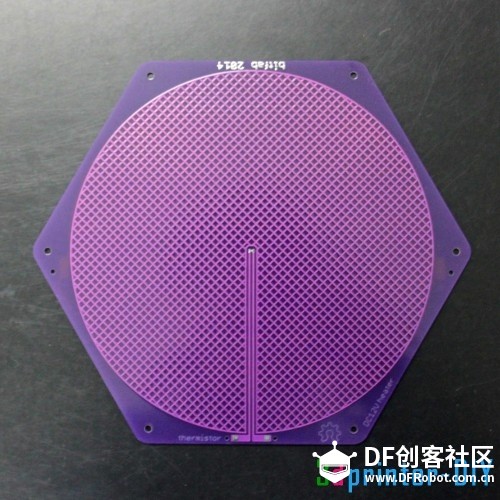

四、PCB热床原理
PCB热床主要靠电阻热效应来加热的，电流通过电阻，会发热，P=(U*U)/R,通常加热功率为120W,在12V电压条件下，电阻约为1欧姆，电流10A。根据公式，点提高，将会大幅度提高加热功率。所以使用时候不要随意提高供电电压，以免发生危险。

五、热床使用指導
1 供电电压要與热床的額定电压一致，或者略高，不可高出太多，电压提高一倍，热床功率將會变为原來的4倍，危險哦。
2 要闭环使用热床，就是要有溫度測量+反饋+溫度控制，主板一般都帶著溫控，所以放心啦，热床上已經焊接了熱敏电阻
3 热床溫度升高太慢怎麼辦？可以提高一點點供电电压啦，例如12v热床，用15V供电，功率會变为原來的1.5倍。
4 配线一定要足够粗，10A电流，推荐2.5平方毫米线径。
5 cautions：热床停止供电以後，還是熱的，請注意安全，小心燙手
6 cautions：家里有小孩的時候，不要使用热床啦。
