【3D打印“干”什么】单反延时摄影滑轨_V1.0
2016-06-172.4万
精华项目
AI 快速预览详细
本文介绍了如何通过3D打印技术自制单反延时摄影滑轨。这种滑轨结构简单，主要由两根导轨和固定架组成，确保了设备的稳定性和强度。相比市场上昂贵的同类产品，3D打印方案不仅成本低廉，而且制作时间短。对于摄影爱好者来说，这是一个既经济又实用的选择。
|

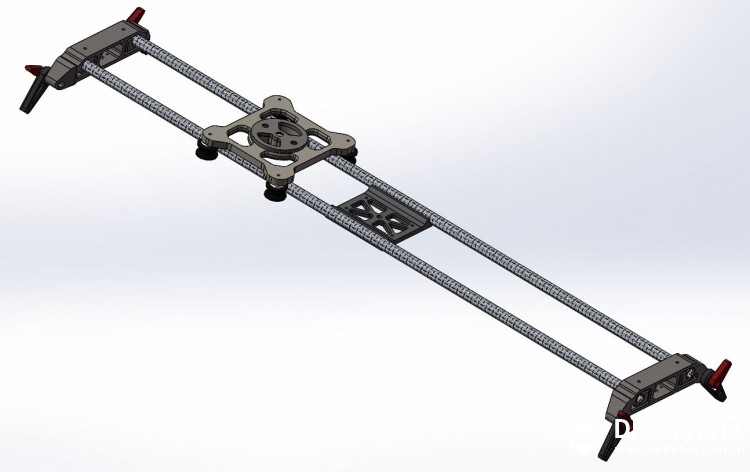

既我上一个作品，3D打印肩扛之后，又设计了第二个作品，也就是这篇文章的主角。。。3D打印单反延时摄影滑轨 它的工作原理比较简单，就是两端分别有个固定两根杆的固定架，中间夹着两根导轨，中间可能需要个加强座，支撑柱两根管子，目的当然都是保证导轨的稳定性和强度。向往常一样，实话跟大家说，这货淘宝上最便宜的也要卖一千多块钱，如果要是跟踪滑轨都一千五以上的。。。作为王大师怎么可能花这个冤枉钱呢？这么简单的结构，直接3D打印就好了嘛~~~有这两千块钱给老婆买个Coach钱包了都。。。 那就废话不说，说干就干~~~~ 这样吧，因为我实在是觉着这个滑轨结构太简单了，完全没必要我再讲怎么怎么样的了~~~不就两个管子，平台在上面滑来滑去的吗。。。这点简单的结构，不是几十分钟就设计出来了。。。 ps：我其实准备了其中一个零件的建模视频，但稍微有点枯燥，而且要二十几分钟，如果有想看建模过程的，我下次有空另外做一个视频，单独是讲这个模型平台的建模详细过程。。。 |
[/align]
[align=center]
[/align]
[align=center]
[/align]
[align=center]
[align=left]物料介绍：[/align][align=left]15mm 碳纤管[/align][align=left][align=left]轴承 ID:8 OD:16 5mm ×8[/align]
[align=left]M4*30mm Screws for the wheels ×4[/align]
[align=left]M4*25mm Screws for the holder ×4[/align]
[align=left]M4 Nuts ×8[/align]
[align=left]M4*50mm Screws for standing ×4[/align]
[/align][align=left]每边的光杆固定件上预留有四个螺丝安装孔，可以尝试修改成电动滑轨，加个电机加个皮带什么的。应该也比较简单！~[/align]
[/align]
[/align]
[align=center]
[/align]
[align=center]
[/align]

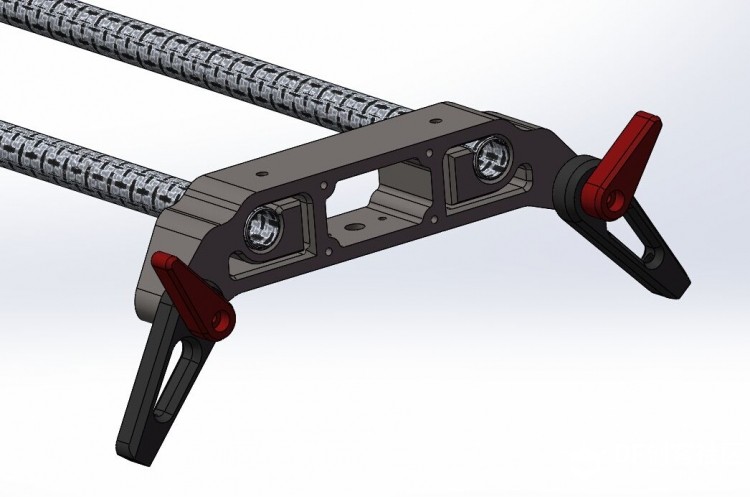

[align=left]管子固定支撑架，需要打印两个。管子的夹紧每边使用两颗M4螺丝和螺母；
红色部分是可调节长度角度脚架固定结构，红色的是需要用AB胶的手拧螺丝；
[/align]
[align=center]
[/align]

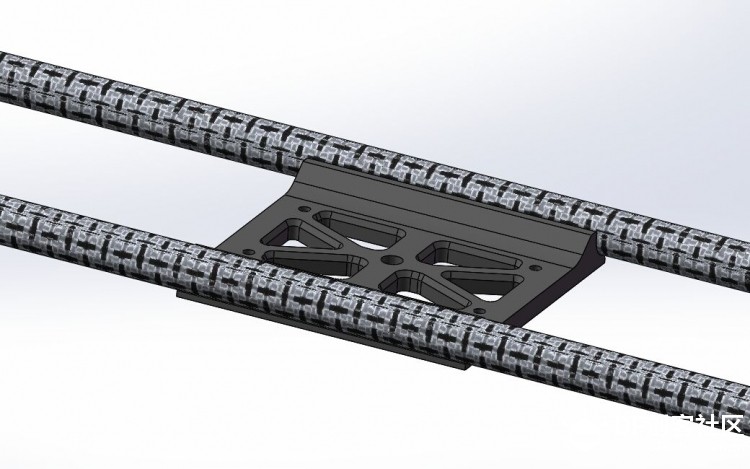

[align=left]两根管子的加强固定件，同样需要使用AB胶粘接；[/align]
[align=center]
[/align]

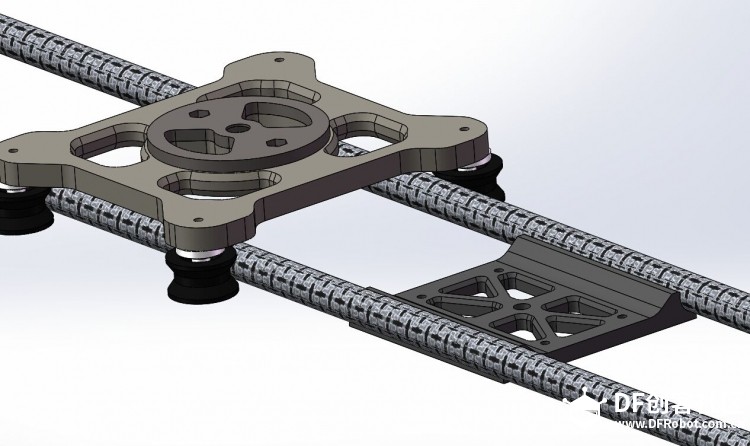

[align=left]滑动平台的安装特写；[/align]
[align=left]相机云台安装盘中间孔放一个3/8的英制螺丝，与相机云台固定，然后两边的M4螺丝和螺母再将滑动平台与相机云台安装盘固定；[/align]
[align=center]
[/align]

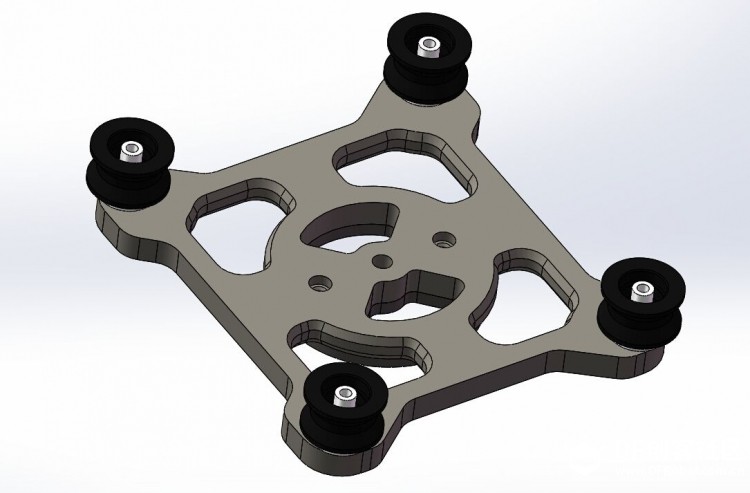

[align=left]滑轮需要打印四个。并且每个滑轮使用两个8*16*5mm的轴承，通过紧配的方式安装在打印好的四个滑轮固定轴上，最后通过四颗M4螺丝与平台锁定位置。[/align]
[align=left]注意，使用M4螺丝锁住滑轮的时候，使用一个M4的平垫片，给滑轮最竖直方向的限位。[/align]
[flash]http://player.youku.com/player.php/sid/XMTYxMTQ3Mjc2MA==/v.swf[/flash]
