🚀 提高3D打印精度：可定制的打印误差校正板 🛠️

大家知道，FDM打印机，尤其桌面级的，无法做到像cnc那样打印尺寸和设计尺寸分毫不差。

这个问题，在我之前的帖子，https://mc.dfrobot.com.cn/thread-13284-1-1.html
以及更早的黑侠的大作：关于材料PLA收缩率的实验及浅析 https://mc.dfrobot.com.cn/thread-12354-1-1.html
都有阐述。

那么，有没有解决方法尼。
有，就是打印个，然后比对误差后纠正。

简单粗暴，但是管用。
所谓实践是检验问题的唯一标准。

那么问题来了，打印前要设计模型吧。
为了矫正个尺寸，就要设计个模型，麻烦吗？

这里，我写了段Openscad程序。
对于常见的方孔，和圆孔。
大家可以通过修改几个参数，随意生成任意数量，尺寸相近的板。

以下是11月30日更新的内容：
1. 除了可以打印洞，也可以打印凸起。
只要在 Choose_Hole = false
像这样：
可定制的打印误差校正板（1130更新，增加6角形和凸起功能）图5

2.还可以打印六边形，
只要把：
Polygon_Select= 6
默认是100，100的话出来就是圆。

像这样：

可定制的打印误差校正板（1130更新，增加6角形和凸起功能）图6

不过注意这里的尺寸是不是边长，也不是对边长，而是对角长。
如下图：
可定制的打印误差校正板（1130更新，增加6角形和凸起功能）图7

举个栗子：

我要给方方的桌腿设计个支架。
量下来方孔的周长是9，于是我从8.4-10，每隔2mm，打印一个孔。
生成了下面这个校验板，一打印，就知道最适合的设计尺寸啦。

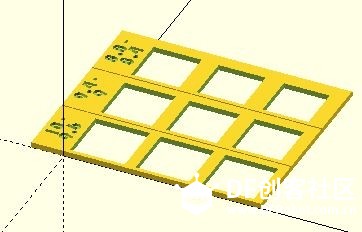

可定制的打印误差校正板（1130更新，增加6角形和凸起功能）图1

当然，圆孔也是支持的，毕竟很多情况要设计螺丝的孔位吗。
数量也可以自定义，上面是9个，下面是16个。

当然，不一定要是平方数，1到1000都可以的。

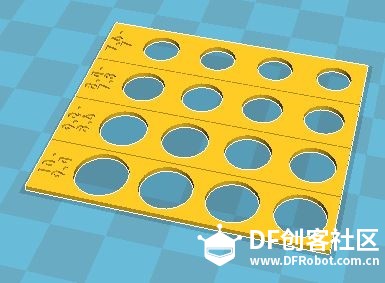

可定制的打印误差校正板（1130更新，增加6角形和凸起功能）图2

花几分钟打印下这个板，然后比对下实物，就可以知道最适合的设计尺寸了。

程序和模型，我还是发表在thingiverse上，大家可以戳连接https://www.thingiverse.com/thing:1843323，下载。

生成模型，有2种方法

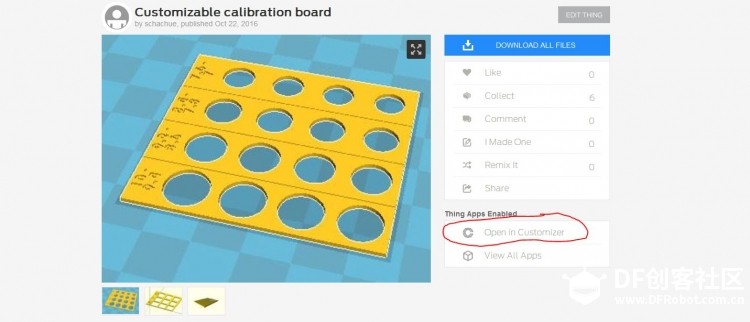

1.，可以直接戳上面链接的这个红圈处，利用thingiverse的在线定制器生成。
可定制的打印误差校正板（1130更新，增加6角形和凸起功能）图3

当然，这个在线定制器优势是不用下载程序，但定制性有限，也比较慢，毕竟服务器在国外。

2.离线方法
- 访问openscad.org,下载非常小巧的openscad程序。
- 打开我编写的这段代码，可以在thingiverse上下载，也可以点下面的附件。
下载附件

Customized_Calibration_Board.rar

- 按F5预览
- 按F6生成STL模型。
然后就可以打印了。

可定制的几个参数，在代码开头。

这里我解释下：
// Inputs
MaxD =10; // 这里定义最大图形的尺寸，对于方孔就是周长，对于圆孔就是直径，单位mm
ShapeCnt = 16; // 生成图形的数量
S_Step=0.2; // 按多少尺寸递减
z=1; // 板的厚度
Choose_Square=false; // 默认圆孔，如果这里改为true，就是方孔
NeedMarks=true; // 要不要上面标有数字尺寸铭牌
Dis=MaxD/10; // 相邻图形的距离。

源代码（1130更新）：





// Inputs
MaxD=2;

Choose_Hole=false ; // false for extrude
Choose_Square=false; //Circle in default, if you want square, change it to true
Polygon_Select= 100;// 100 for circle, 6 for hexagon

//MaxD =Polygon_Select==4 ?D/sqrt(2) : 0; ;   // Max Shape Size in mm.For circle is diameter, for square is side length
ShapeCnt = 9; // How many shapes to generate
S_Step=0.1; // Difference of each shape
z=0.4; // Thickness


NeedMarks=true; // Additional Marksborad will be added if true
Dis=MaxD/10; // Distance btw each shape

Rotate_Adjust= Polygon_Select==4 ? 45 : 0; // if choose 4 then use square

z_Solid=1; // For Boss Extrude only

//Generate suitable size

BasicD= MaxD + Dis*2;
//Font_Size=max(1,round(BasicD/8)); // 7 digits Max
Font_Size=1;

Font_Scale= MaxD>5 ? max(1,MaxD/6)*1.5 : min(1,MaxD/5)*1.5 ; // Font size in accordence with shape size

echo("Font Scale is",Font_Scale);
xMax= round(sqrt(ShapeCnt))-1;  // x
yMax= ceil(sqrt(ShapeCnt))-1;


echo(xMax,yMax);
//yMax=2;
//xMax=3;



echo("BasicD:",BasicD);
for(y=[0:yMax])
{

    if (NeedMarks==true)
    {
    //echo(y);
    difference()
    {
    //Generate mark board & seperating line
    translate([-BasicD/2,BasicD*y,0])
    cube([BasicD/2,BasicD,z]);
    translate([-BasicD/2,BasicD*(y+1)-Dis/4,z-z/4])
    cube([BasicD/2,Dis/4,z/4]);

    //Generate marks
    translate([-BasicD*11/32,BasicD*(y+0.5),z/2])
    rotate([0,0,90])
    linear_extrude(z/2)
    scale(Font_Scale)
    text(str(" ",MaxD-S_Step*y*(xMax+1)," - "),Font_Size,"Bauhaus 93:style=Bold",valign="center",halign="center");

    translate([-BasicD*1/8,BasicD*(y+0.5),z/2])
    rotate([0,0,90])
    linear_extrude(z/2)
    scale(Font_Scale)
    text(str(MaxD- S_Step*(xMax+y*(xMax+1))," "),Font_Size,"Bauhaus 93:style=Bold",valign="center",halign="center");
    }
}
for(x=[0:xMax])
{


    if (Choose_Hole)
    {

        difference() // generate a hole
        {

        //echo(S_Step*y*xMax*2);

        // Generate shapes in a row.
        translate([BasicD*x,BasicD*y,0])
        cube([BasicD,BasicD,z]);
        translate([BasicD*x,BasicD*(y+1)-1/4*Dis,z-z/4])
        cube([BasicD,Dis/4,z/4]);

         //   echo(BasicD/2);
         //   echo(BasicD/2*i);
            if((x+y*(xMax+1))<ShapeCnt)
            {
           if(Choose_Square ==false)
            {

                translate([BasicD/2+BasicD*x,BasicD/2+BasicD*y,0])
                linear_extrude(height= z+z_Solid )
                rotate(a=[0,0,Rotate_Adjust])
                {
                circle(MaxD/2-S_Step/2*(x+y*(xMax+1)),$fn=Polygon_Select);
                }
                }
             else
             {
                 translate([BasicD/16+BasicD*x,BasicD/16+BasicD*y,0])
                 linear_extrude(height= z+z_Solid ){
                 square(MaxD-S_Step*(x+y*(xMax+1)),center= false);
             }
             }
            }
            echo(x,y,(MaxD/2-S_Step/2*(x+y*(xMax+1)))*2);

        }
    }
    else // generate extrusion

        {
        translate([BasicD*x,BasicD*y,0])
        cube([BasicD,BasicD,z]);
        translate([BasicD*x,BasicD*(y+1)-1/4*Dis,z-z/4])
        cube([BasicD,Dis/4,z/4]);

        if((x+y*(xMax+1))<ShapeCnt)
            {
           if(Choose_Square ==false)
            {
                translate([BasicD/2+BasicD*x,BasicD/2+BasicD*y,0])
                linear_extrude(height= z+z_Solid )
                rotate(a=[0,0,Rotate_Adjust])
                {
                circle(MaxD/2-S_Step/2*(x+y*(xMax+1)),$fn=Polygon_Select);
                }
                }
             else
             {
                 translate([BasicD/16+BasicD*x,BasicD/16+BasicD*y,0])
                 linear_extrude(height= z+z_Solid ){
                 square(MaxD-S_Step*(x+y*(xMax+1)),center= false);
             }
             }
            }
            echo(x,y,(MaxD/2-S_Step/2*(x+y*(xMax+1)))*2);
        }


}

}
