8*8的点阵接线
2017-05-202.2万
AI 快速预览详细
本文介绍了如何将8*8点阵连接到Arduino UNO板，并提供简单的编程示例。文章详细展示了接线图和具体的引脚配置，帮助初学者快速上手LED点阵显示项目。通过本文，你可以轻松实现8*8点阵的基本显示功能。
|

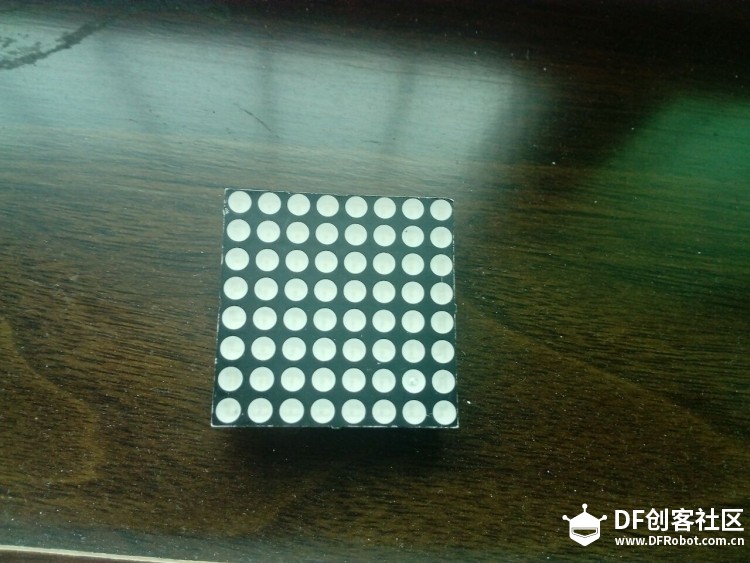

到电子市场买了一个8*8点阵，回来发现不会用，是这个样子的 不知道哪位可以教我一下接线和一些简单的运用（带编程），我的板子是UNO的 万分谢谢！！     PS：大神级我好友哟 |
创作许可协议
本项目采用 None(不开放任何权利，保留所有权利) 进行许可。
gada888

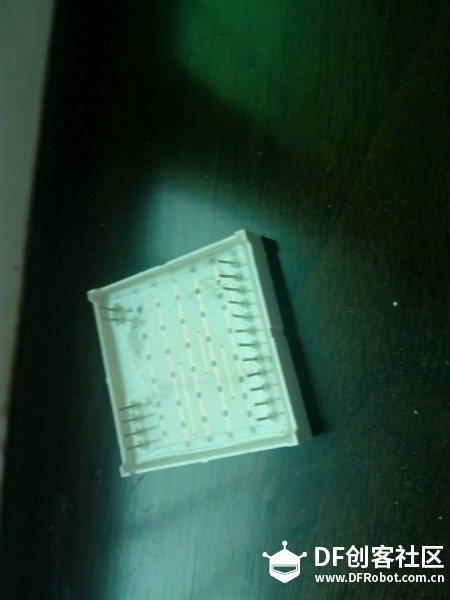

点阵上带字的一面，针脚是从左到右，1-8.另一边9-16
flame
1973742214
谢谢thankyou verymuch
hnyzcj
看看这个
hnyzcj
https://jingyan.baidu.com/article/91f5db1bd87dfb1c7e05e372.html
hnyzcj
LED8*8点阵有16个接线脚从有数字的左边开始逆时针数1到16, 1→13 ， 2→12 , 3→11 , 4→10 , 5→A2 ,6→A3, 7→A4 , 8→A5 , 9→2 , 10→3 , 11→4 ,12→5 , 13→6 , 14→7 ,15→8 , 16→9 前面的是arduino板上的引脚号后面的是LED上的16个引脚号
