Micro:bit 20 心率计数
2017-10-041.8万
AI 快速预览详细
本项目介绍了如何使用Micro:bit和BOSON造物粒子心率传感器实现自动心率计数。心率传感器采用PPG光电容积脉搏波描记法测量心率，模块直接兼容Arduino主控器。项目中使用了两块Micro:bit板子，一块用于检测记录心率，另一块用于无线连接显示结果。通过编程实现了自动计数功能，解决了手动计数的痛点。该项目适用于STEM教育场景，适合青少年科创比赛。
|
Ash腻大师漂来的BOSON造物粒子micro:bit扩展包中有一个很好的东东，心率传感器。 这东东不常见，还挺贵，要好好用用。 我想做个心率计数器，自动计数，不用按脉搏数心跳次数，是不是很牛逼。 查下心率传感器的资料：https://www.dfrobot.com.cn/goods-1339.html DFRobot正式推出超小型心率传感器，只有拇指大小，却可以检测人体心率变化。 模块直接兼容Arduino主控器，自带Gravity 3-Pin接口，即插即用，使用非常便利。传感器采用PPG光电容积脉搏波描记法(PhotoPlethysmoGraphy)测量心率。这是一种低成本光学技术，通过检测皮下毛细血管内的血氧量变化量来检测对应的人体心率。该技术拥有响应性快，性能稳定，适应性强等特点。 传感器配有两个安装孔，可以佩戴于手指，手腕，耳垂等皮肤直接接触处。 模块拥有方波和脉搏波两种信号输出模式，可以通过板载开关去自由切换输出信号。脉搏波将输出一个连续的心率波形，而方波将根据心率的变化输出对应的方波。

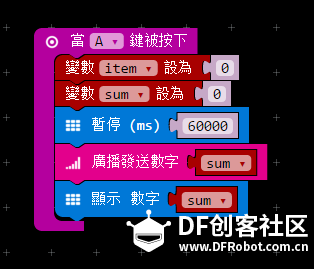

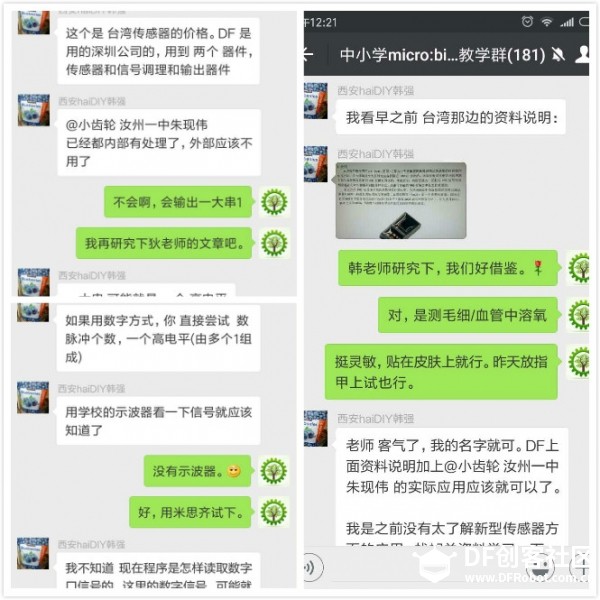

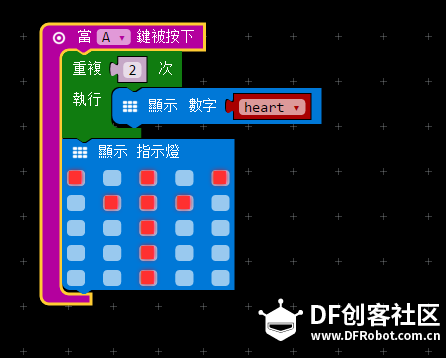

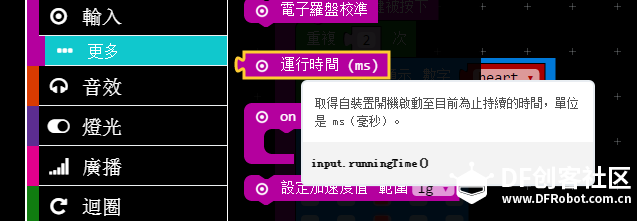

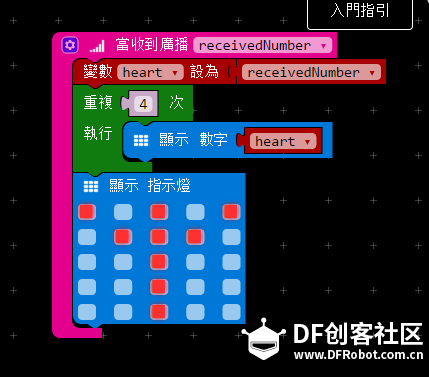

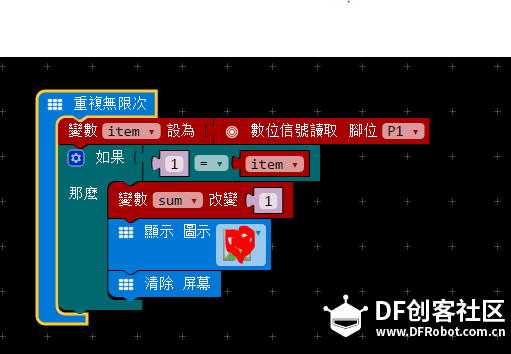

编程中却是遇到难题，我们在群中有过热烈的讨论。狄老师把讨论过程和他的探索都写在他的帖子里了，感兴趣可以移步趣玩DF Boson Micro:bit造物粒子之心率传感器 https://mc.dfrobot.com.cn/forum.php?mod=viewthread&tid=28169&fromuid=727937。 我也想寻求更好的方案，在群里请教了不少老师，韩强老师，红棉曾老师等等都给出过很好的建议。正如狄老师所探究的，心率传感器会输出一长串的1和0。 如何滤波呢，狄老师用了延时，我想用除法，编程计出1的数目然后除以它，在米思齐显示那长长的一串0和1来，数一数，不过不同的人数目是不同的，同一个人心率也在变化的，这个0和1的数目不能确定，只是一个参考。还是不精确。 后来在群中讨论，韩老师提供了很多资料和建议。  于是，我开始大胆尝试。中间遇到的曲折不一一描述，最后得到了了一个挺简单的程序。 为了记录和和反复显示一分钟计时结束时心跳次数，我用一块（A板）检测记录心率，第二块（B板）无线连接，两块板子就是好玩。 A板程序。 开机时，设置分组1。  心率传感接P1,因为心率检测输出稳定方波信号要有一段时间，所等一会再按A按钮开始计时计数。60秒后，发送数字，并显示。  计数程序。  B板程序。    不有很多不完善的地方，发群里讨论，听听大家的建议。 例如不能自动选择时机计时，程序的计时器功能还没找到等等。 |
你应该是做了什么计算样的东西吧
在您发的这个程序里我发现了一个问题，按键A、B的按下后的处理程序里的延时程序不占用CPU，也就是说不影响无限循环里的程序的运行。很有意思
请指导。
这是一个利用计时器 每隔五秒跳一下心脏的代码
