1602显示屏显示温度

2017-10-211.3万

1973742214

UID: 797

21文章

0粉丝

5获取喜欢

AI 快速预览详细

本教程介绍了如何使用Arduino和1602显示屏显示温度传感器LM35的温度。首先，定义了温度传感器的引脚和液晶显示屏的接口。在setup函数中初始化串口通信和液晶显示屏。在loop函数中，读取温度传感器的模拟值并转换为摄氏度，然后在1602显示屏上显示温度。此外，还提供了接线图和效果图，帮助用户更好地理解和实现该项目。

[mw_shl_code=cpp,true]int LM35 = A1;
#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 10, 9, 8, 7);//设置接口
void setup()
{
  Serial.begin(9600);
  lcd.begin(16,2);
  lcd.clear(); //清屏
  delay(1000); //延时1000ms
}

void loop ()
{
   float temp =(5.0*analogRead(LM35)*100)/1024;
Serial.print("temperature");
Serial.print(temp);
Serial.println("C");
   lcd.setCursor(0, 0) ; //设置光标位置为第1行第1个位置
   lcd.print(temp); //使屏幕显示文字
   lcd.setCursor(0, 1) ;
   lcd.print("nice to meet you"); //使屏幕显示文字Button OFF
  delay(500);
}//延时0.1秒，这里也就是刷新速度。

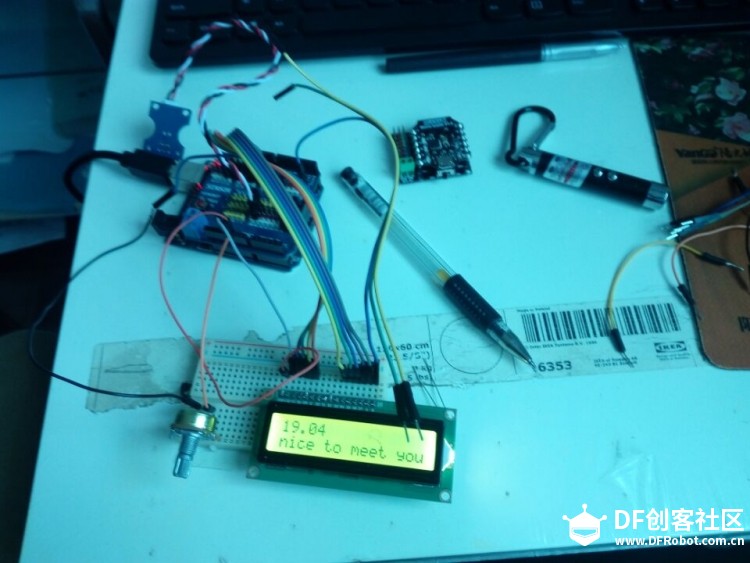

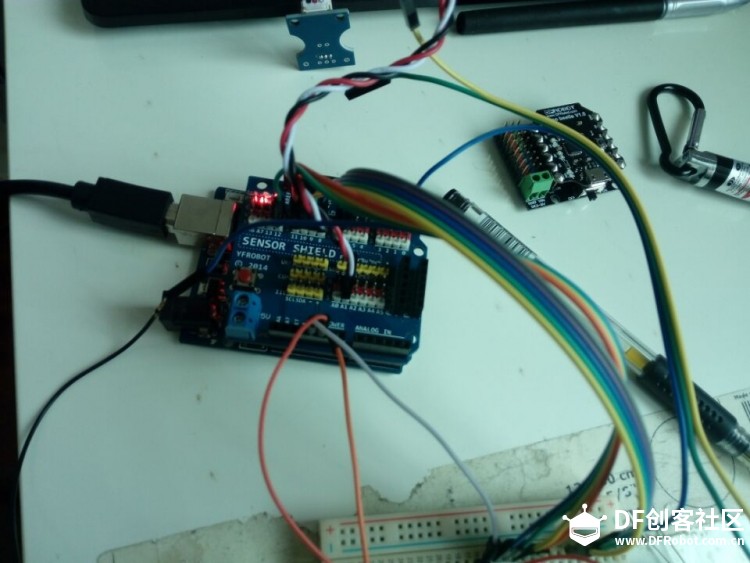

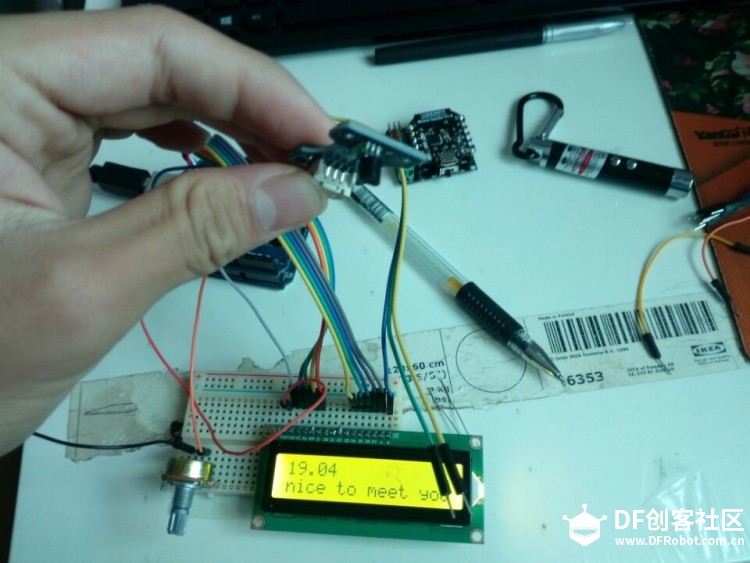

[/mw_shl_code]来两张效果图
1602显示屏显示温度图3
