本文介绍了如何使用micro:bit扩展板连接超声波模块。首先，详细说明了接线方法：超声波模块的VCC接蓝色线，Trig接棕色线，Echo接白色线，Gnd接黑色线。接着，通过makecode.org添加sonar软件包，解决了delayMicroseconds()无法实现的问题。最终效果展示了micro:bit成功读取并显示超声波模块的距离数据。

这里用的扩展板实现。
超声波的VCC接蓝色线，Trig接棕色线，Echo接白色线，Gnd接黑色线。
micro:bit扩展板连接超声波模块图1

micro:bit扩展板连接超声波模块图1

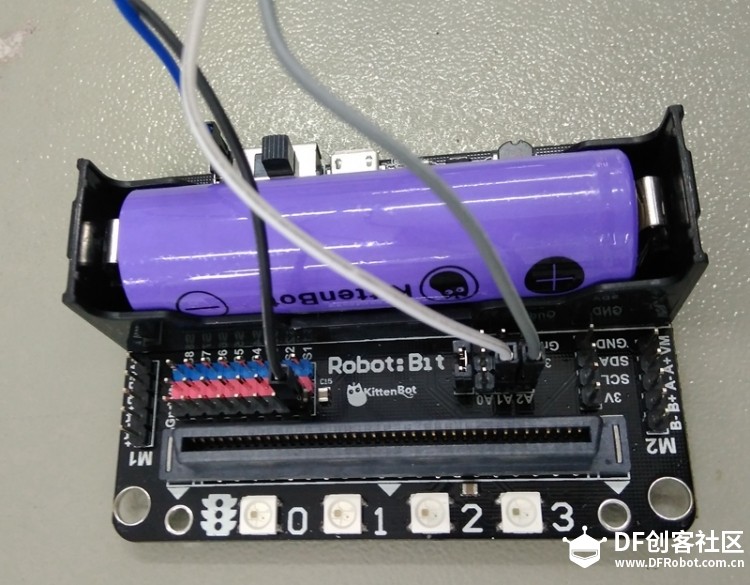

用的扩展板中,棕色线即Trig接扩展板上的A2,对应micro:bit的p2.
白色Echo接扩展板上的A1,对应micro:bit的p1.
micro:bit扩展板连接超声波模块图2

micro:bit扩展板连接超声波模块图2

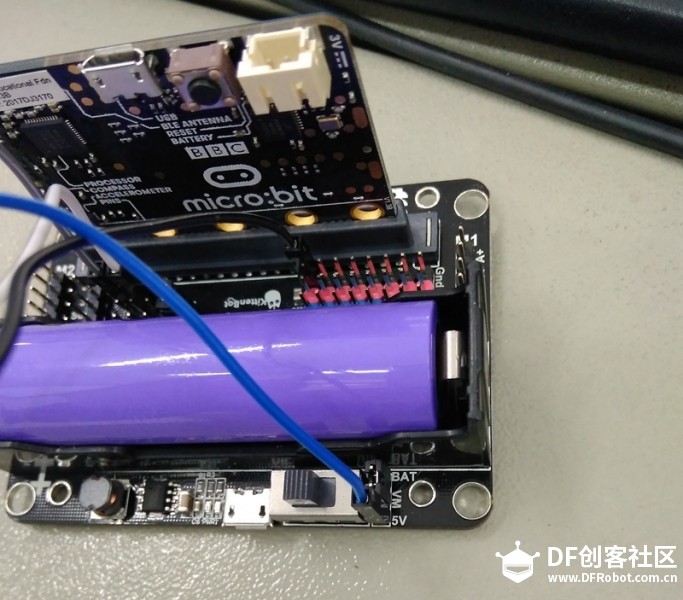

蓝色的VCC线接在扩展板的开关旁边有一个5V的地方，如下图所示。
micro:bit扩展板连接超声波模块图3

micro:bit扩展板连接超声波模块图3

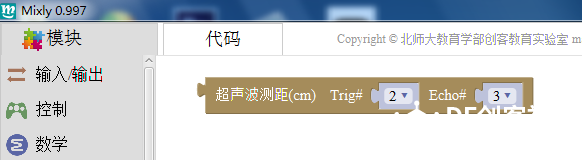

超声波的程序应该如何编写呢？参考mixly图形化
micro:bit扩展板连接超声波模块图4

micro:bit扩展板连接超声波模块图4

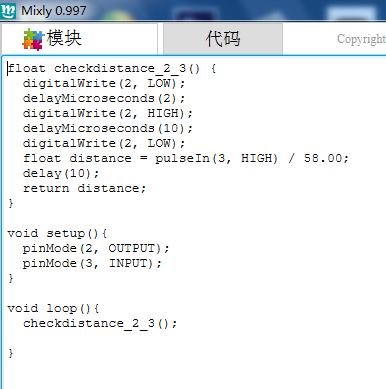

对应的代码如下：

micro:bit扩展板连接超声波模块图5

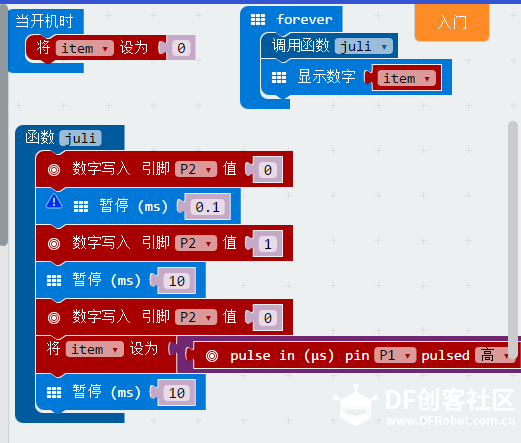

里面其他都没有问题，就是一个delayMicroseconds(),无法实现，没有办法，只能将就了。
micro:bit扩展板连接超声波模块图6

micro:bit扩展板连接超声波模块图6

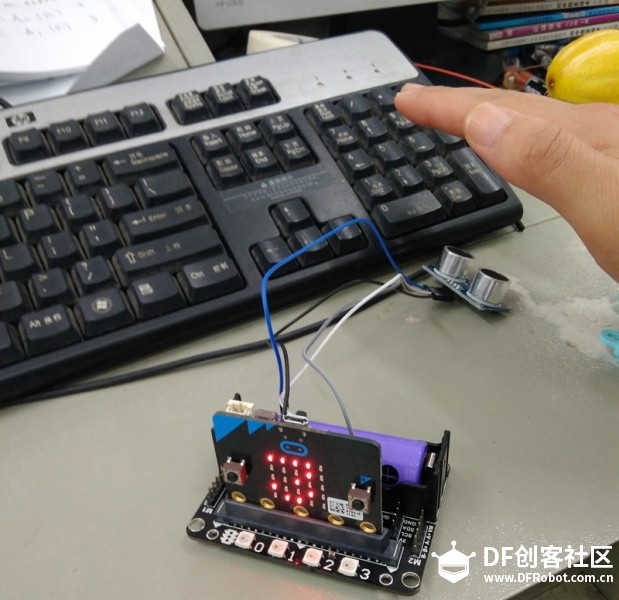

最后效果如下：

micro:bit扩展板连接超声波模块图7

micro:bit扩展板连接超声波模块图8

请教各位：如何在micro:bit 中实现 delayMicroseconds().谢谢！
下午，得到了robocat-孟峰老师的指导，在makecode.org那个网站上的添加软件包里输入：sonar
添加后。
micro:bit扩展板连接超声波模块图9

micro:bit扩展板连接超声波模块图9

最后程序如下：

micro:bit扩展板连接超声波模块图10

效果不错。谢谢孟老师！
