升级版microbit按钮台灯——每次按下按钮，led灯切换亮灭
2018-09-134.9万
精华项目
AI 快速预览详细
本文介绍了如何使用Microbit主控板和扩展板，通过mind+编程软件实现每次按下按钮，LED灯切换亮灭的效果。项目名称为升级版microbit按钮台灯，硬件清单包括Microbit主控板、Microbit扩展板、数据线、按钮和LED小灯。最终效果是每次按下按钮，LED灯切换亮灭。难度等级适合零基础新手和学生学习编程与硬件连接。
|

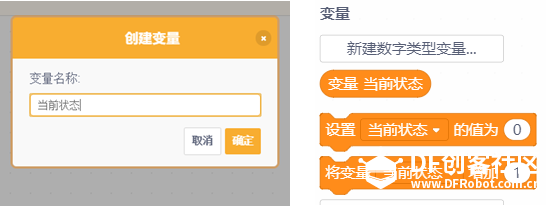

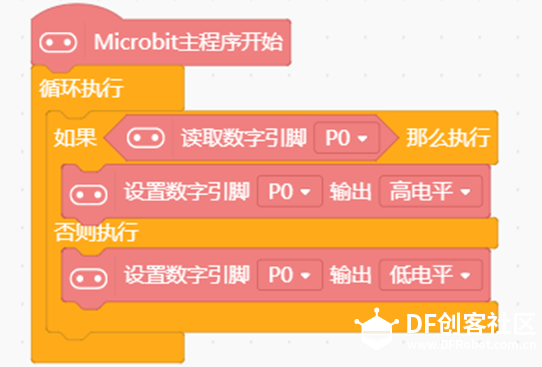

我们知道，通过microbit扩展板连接按钮及led灯模块，可以通过简单的程序实现“按钮按下去灯亮、按钮抬起后灯灭”的效果。可是我们现实中的台灯，是不需要持续按着按钮的，按一下灯就会保持亮的状态，再按一下灯灭。那么今天，我来分享一下在没有自锁开关的情况下，如何通过mind+完成“每次按下按钮，led灯切换亮灭”的程序设计。 【设计目标】 1. 每次按下按钮，led灯切换亮灭。 【器件选择】 Microbit主控板；(购买链接) Microbit扩展版；（购买链接） 数据线;按钮;led小灯; 【编程软件】 Mind+ V1.1.3：下载链接：https://www.mindplus.cc/ 【设计步骤】 第一步：硬件连接。 通过USB连接线将Microbit和电脑相连接，将按钮与Microbit的P0号引脚相连接，将led小灯与Microbit的P1号引脚相连接。  第二步：软件编程 1，先搭建出基础架构：判断按钮是否被按下，按下P1输出高电平，否则低电平。  2，要实现每次按下按钮，灯切换亮灭，就需要借助变量，通过变量保存按钮按下的状态。所以我们设置一个变量，并命名“当前状态”。  3，设置变量“当前状态”的值为0，然后在判断按钮是否按下后，再加一步判断“当前状态”的值，如果为0，P1输出高电平，并改变变量值。  4，测试后发现，因为按钮的抖动效应，不能完美的实现功能。可通过等待指令实现按钮消抖，程序就设计完成啦。  实现功能的重点就在于变量模块的灵活使用，大家都试试哈~ |
