Mind+ 掌控板入门教程02 趣味相框
2019-02-285.8万
精华项目
AI 快速预览详细
本文介绍了如何使用Mind+掌控板制作一个可以显示多张照片的趣味相框。首先，通过“屏幕显示图片”指令将一张照片显示在掌控板上。接着，利用掌控板自带的按钮“A”和“B”，通过编写程序实现按下按钮A时显示一张图片，按下按钮B时显示另一张图片的效果。通过这个项目，孩子们可以学习到显示图片和按钮的使用方法，激发他们的创造力。
|

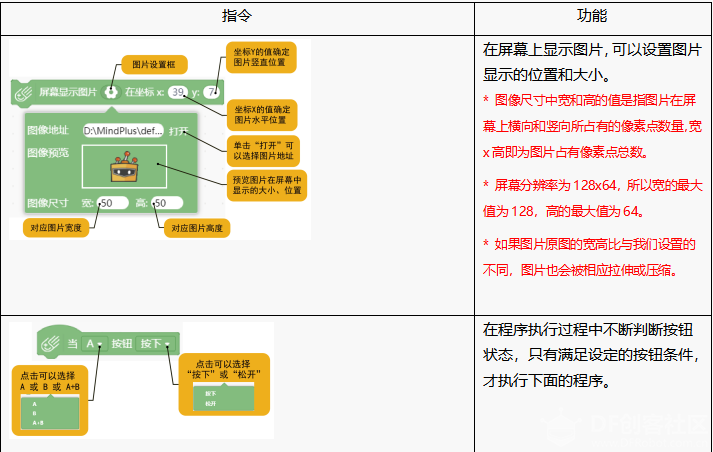

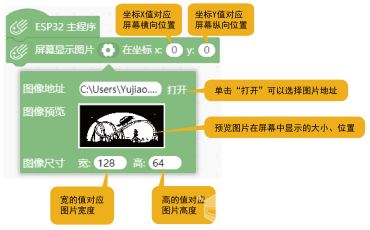

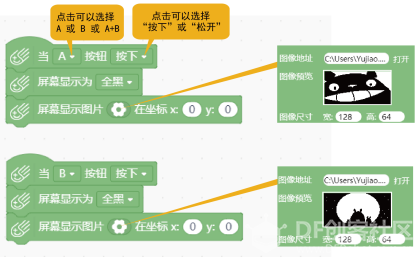

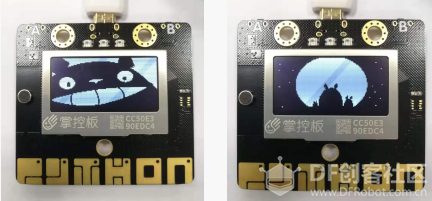

【Mind+】掌控入门 项目二 趣味相框 -DFRobot官方出品 上一篇：【Mind+】掌控板入门教程01 “秀”出我创意下一篇：【Mind+】掌控板入门教程03 节日的祝福 光影重叠，时间和回忆定格在在一张张相片里。人们通常会用相框把相片装裱起来，展示在家中或者工作的地方，来回味往日的美好时光。但是一个相框只能放一张照片，怎么才能让它展示不同的照片呢？正好此时我们的手边有一块掌控板，让它来帮助我们制作一个可以展示更多照片的趣味相框吧。  本项目中将以在掌控板上显示图片为例，结合按钮，做出可以通过按钮切换显示不同图片的效果。 可以通过以下两个小任务进行实践： ￭ 任务一：显示图片 ￭ 任务二：按钮切换图片 任务一：显示图片 将下面这张照片显示在掌控板上。   运行结果：  点击上面程序中“屏幕显示图片”指令中的设置框  ，在下拉弹窗中可以更换照片、修改图片尺寸、预览照片在屏幕中的位置和大小。* 当图片原图的宽高比与我们设置的不同，图片会被相应拉伸或压缩。你可以在进行参数设置时，先查看原图的宽高比，然后以这个比例去设置“图像尺寸”中的参数。 任务二：按钮切换图片 掌控板上自带两个按钮“A”、“B”。  为了让图片显示的更加有趣，我们可以通过按钮控制图片显示。例如：按下按钮A时显示如下左图，按下按钮B时显示如下右图。  输入以下程序，并将程序上传。  运行结果：按下A键，显示如左图；按下B键，显示如右图。  * 掌控板的屏幕使用的是单色OLED显示屏，彩色图片导入掌控板后，会自动处理成黑白效果。 掌握了在屏幕上显示图片和按钮的使用方法，你可以利用掌控板做一个滚动显示不同图片的相框，还可以结合按钮添加更多的动态效果，发挥你的创造力去制作的趣味相框吧！ 知识拓展 一、硬件知识 1、按钮 掌控板上自带两个按钮“A”、“B”。按钮有“按下”和“松开”两个状态，是一种输入信号。  输入信号是指外界给掌控板的信号。按钮就是一种非常典型的输入信号，通过按下或松开，使掌控板在得到信号后作出不同的响应。 与输入信号对应的是输出信号，即掌控板反馈给外界的信号。本项目中的输出信号即为在屏幕上显示图片。 在后面的学习中，我们还将接触到其他输入信号，例如光线、声音强度的变化等；也有其他的输出信号，例如点亮小灯、发出声音等。 二、软件知识 1、文字和图片的坐标定义 掌控板上显示的文字和图片是由多个像素点组合而成。“屏幕显示文字”和“屏幕显示图片”指令中的坐标值对应指文字或图片左上角第一个像素点的位置。    。提示：“屏幕显示全黑/全白”指令配合“屏幕显示文字”指令。观察上图，关于掌控板的文字显示结论如下： ￭ 每个中文字符占16x16个像素，中文字符指中文输入法下的文字、标点符号等； ￭ 每个英文字符占16x8个像素，英文字符指英文输入法下的字母、标点符号等； ￭ 数字及数学运算符号（+、-、*、/等）占16x8个像素； ￭ 每个字符的坐标值是指组成该字符的左上角第一个像素点位置。 以“你”字为例，它的坐标值是指所在的16x16像素点中左上角第一个像素。  2、指令汇总  项目小结 ￭ 掌握掌控板上显示图片的方法 ￭ 掌握按钮的使用方法 ￭ 掌握文字和图片的坐标定义 挑战一下 1、尝试使用多张连续的图片，做一个小动画。提示：屏幕显示图片指令配合清屏效果和延时模块。 2、尝试做一个按钮控制飞翔状态的小鸟。不按按扭的时候，屏幕显示一只静止的小鸟；当按下按键A，小鸟翅膀向上；当按下B键，小鸟翅膀向下。参考照片如下。    |
