Arduino菲林打印

PCB打印目的

把电路图的负片(即反色)打印到菲林胶片上

PCB打印流程

  • 打开Eagle软件导入Arduino UNO 原理图

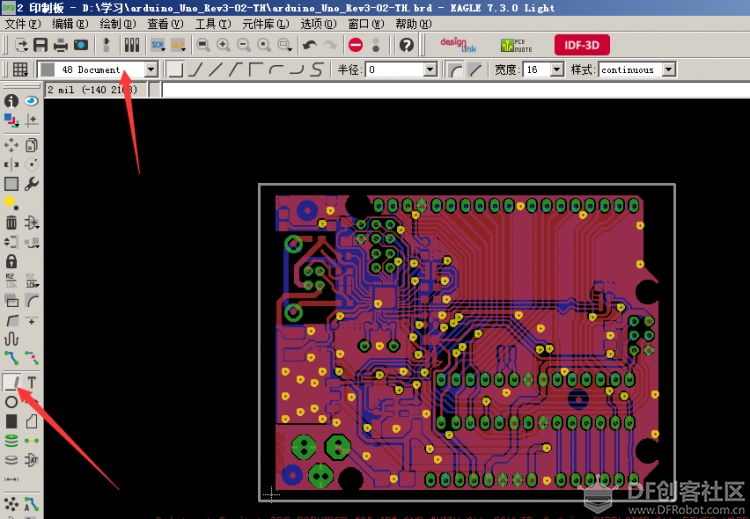

  • 在eagle软件的左边工具栏点击wire画线,在48层Document画一个对准方框(随便空白的一层即可,方便对齐切割用)


Arduino菲林打印图1

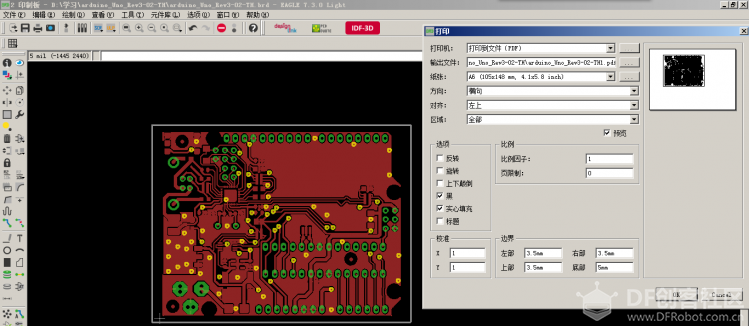

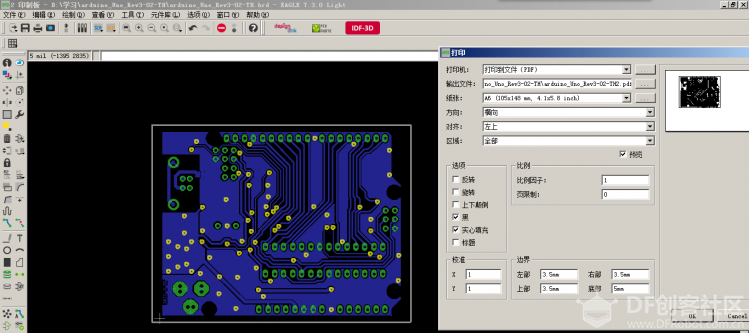

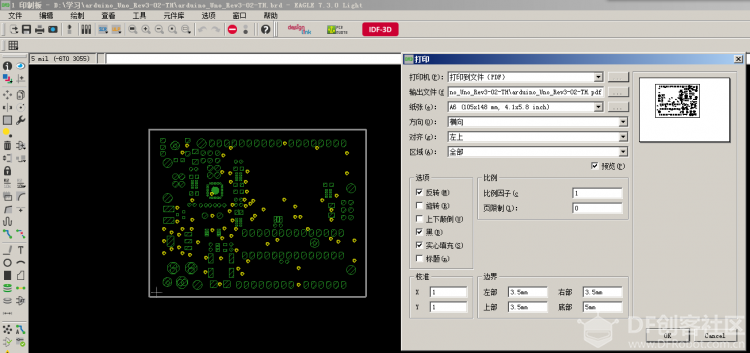

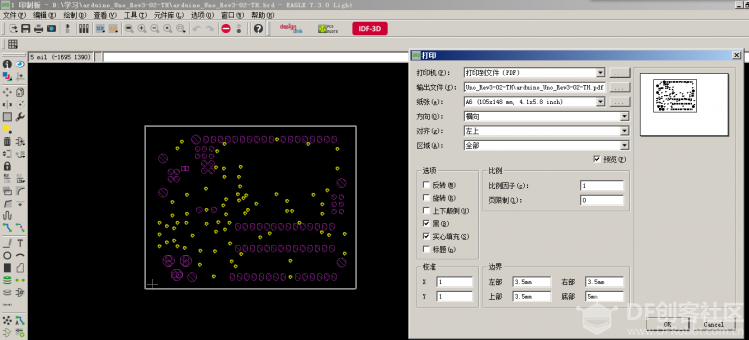

3. 在左边工具栏里点击Ratsnest铺铜,再点击层设置,分别打印top(1,17,18,20,48)、bot(16,17,18,20,48)、top阻焊(18,20,29,48)、bot阻焊(18,20,30,48)、字符(20,21,25,48) 括号里为选中的层数

Arduino菲林打印图2
Arduino菲林打印图3
Arduino菲林打印图4
Arduino菲林打印图5

备注:Z1元件(CG0603MLC-05E)到USB地线有一个飞线连接(unrouted层),可以直接焊在USB接口的外壳上、

4. Eagle里没有负片功能(反色),我采用的方法是打印成PDF,用福昕阅读器放大1000%(原比例打印会失真),截图复制到Windows自带画图软件,处理一下(反色和修改),插入到word文本,选择等比例缩小到10%

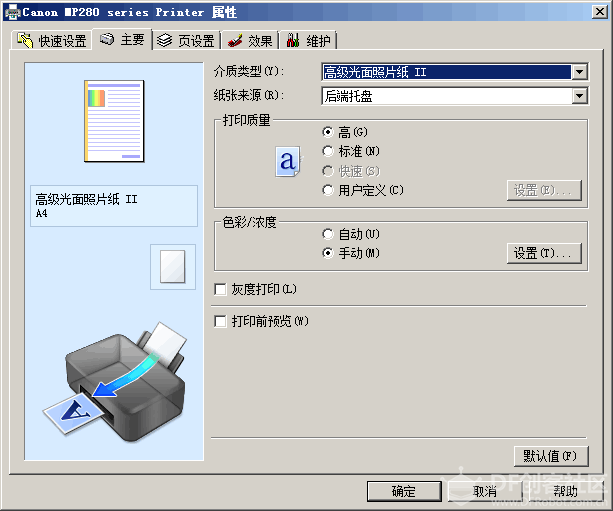

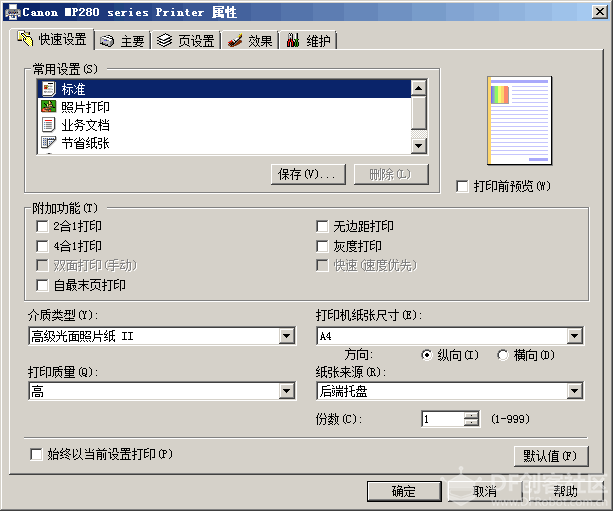

5. 设置打印机,以mp288为例

Arduino菲林打印图6
Arduino菲林打印图7
Arduino菲林打印图8

6、用切纸机切割,然后用方盒的一个边角看一下有没有对齐

Arduino菲林打印图9

PCB打印图示

Arduino菲林打印图10
