本文介绍了如何使用Creo仿真软件制作数学正弦波动机器装置。作者对原作进行了改进，将中间的棍子改为六棱柱，便于装配时控制凸轮间距相等。文章提供了详细的零件设计和改进方案，并附带了stl文件和Creo零件装配文件供下载。这个项目适合零基础的新手，可以帮助提升动手能力和逻辑思维。
|

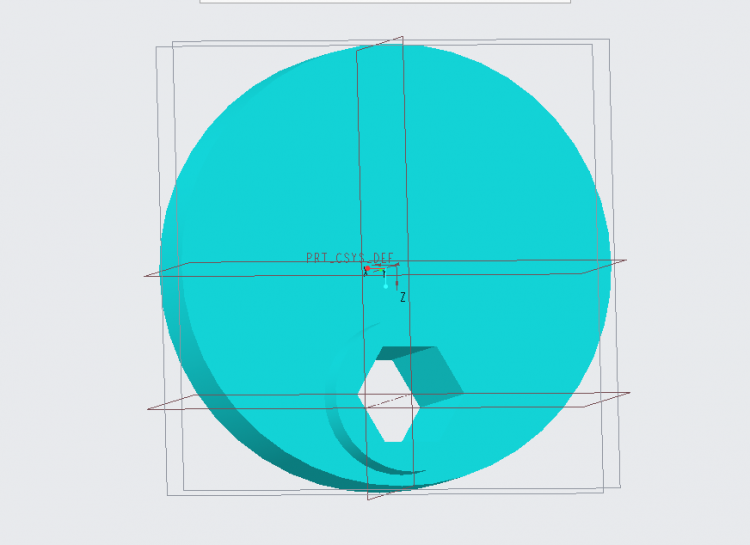

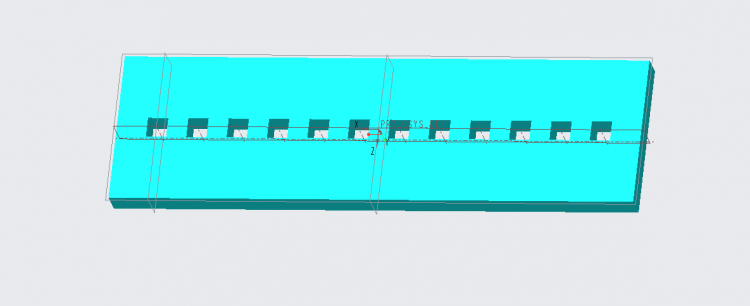

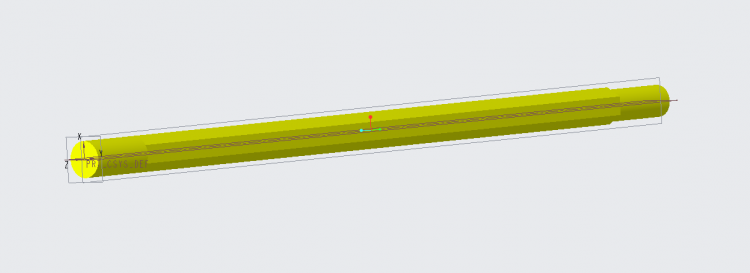

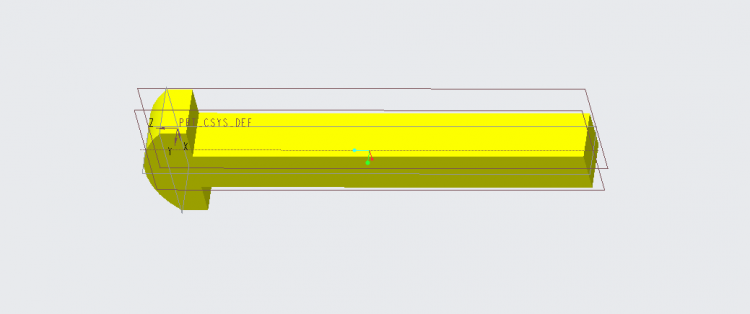

很久很久以前，看到dinochen1983分享的数学正弦波动机器装置，觉得非常之有趣，但一直没有时间自己画，楼主为了锻炼我们的动手能力也没有给stl文件。某个晚上闲得无聊，正好又想起了这个项目，就画了出来，还做了一点改进。（我画的太丑了......主要参数都给出了，建议大家再自己画一个，或者在我的基础上修改) 因为手边没有打印机，所以只能Creo仿真一下了，其实效果也不错。   下面讲讲具体的各个零件 首先是中间那根棍子，我称它为beam（用中文名字可能会出现很多不可名状的问题) 原作中楼主没有细讲，我总觉得那是一个圆的棍子，如果是，那么问题显而易见，在打印候装配时小手一抖，最后的成品可能就是歪的，所以，我把中间部分改成了六棱柱（六边形截面内切圆直径5mm，棱柱高96mm），装配的时候可以省去一个量角器。  棍子都方了，凸轮（大圆直径20mm）的孔自然不能是圆的（凸轮本事可以是正圆），孔凸出的部分（两边各2mm）是为了装配时控制凸轮间距相等。  为了仿真时方便，我把凸轮2（就是那几根小棍）(正方形截面边长4mm）的下底面改成了弧面。  那块限位板就不用多说了，与其他一致就行。  支架就更不用多说了，随意画就完事了。  至于那几个圆么。。。我画的高5mm，就不放图了 最后祝大家玩得愉快 ：] |
-
-
85.26 KB, 下载次数: 4435
stl文件
-
-
646.42 KB, 下载次数: 4391
Creo零件&装配文件
