尝试用Micropython在ESP32中开展BLE实验
2020-01-071.5万
AI 快速预览详细

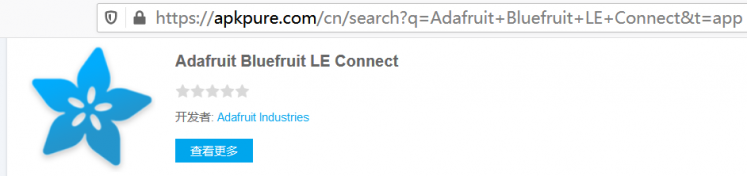

本文介绍了如何在ESP32主板上使用Micropython进行BLE实验。首先需要下载并烧写支持蓝牙功能的固件，然后上传官方提供的示例代码。通过nRF Connect和Adafruit Bluefruit应用，可以轻松实现温度传感器和UART功能。实验1展示了如何让ESP32成为带BLE连接的温度传感器，从智能手机读取温度值。实验2则展示了如何创建可以与BLE连接的UART端口，并将REPL连接到UART端口。这些实验不仅有助于理解BLE技术，还能激发对物联网的兴趣。
|

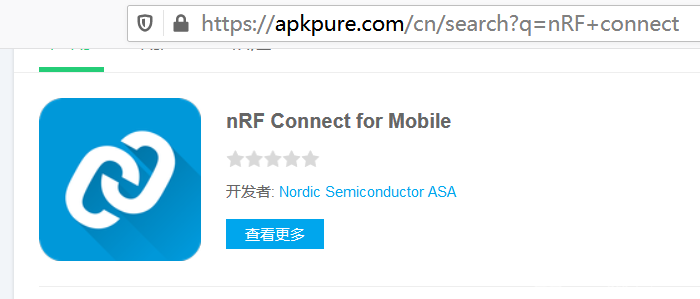

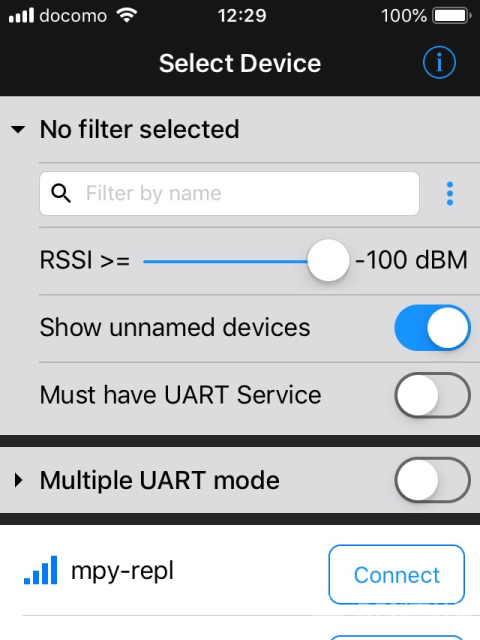

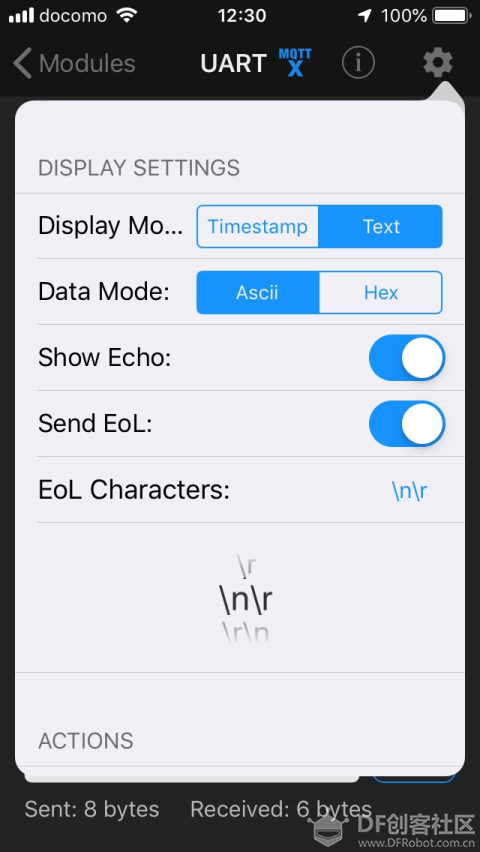

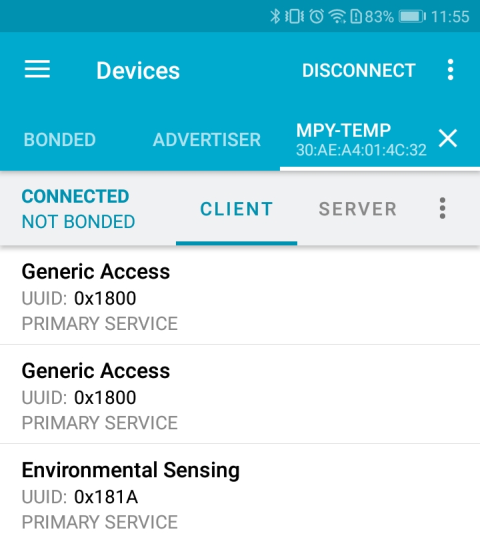

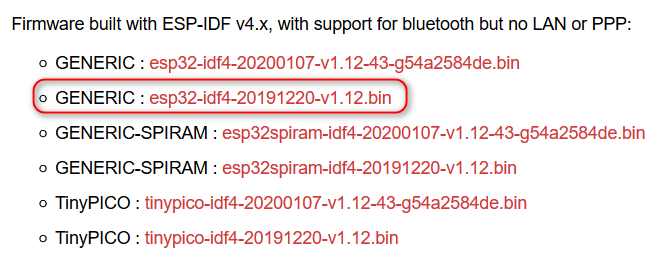

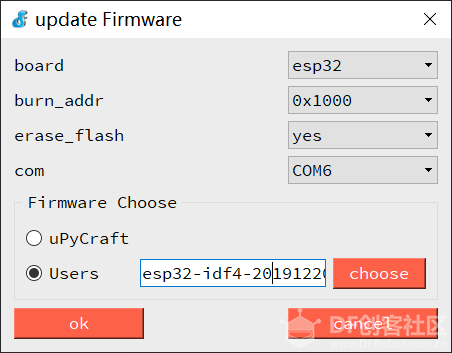

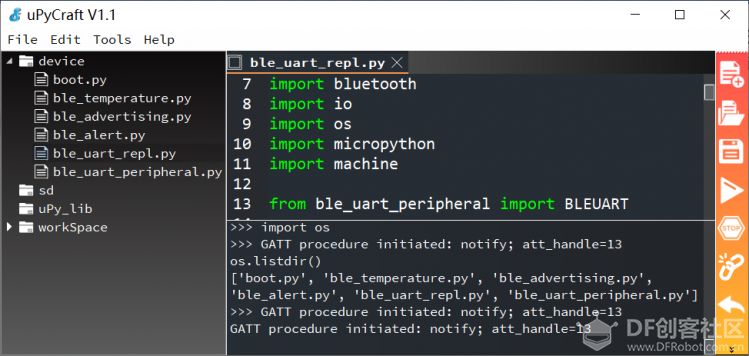

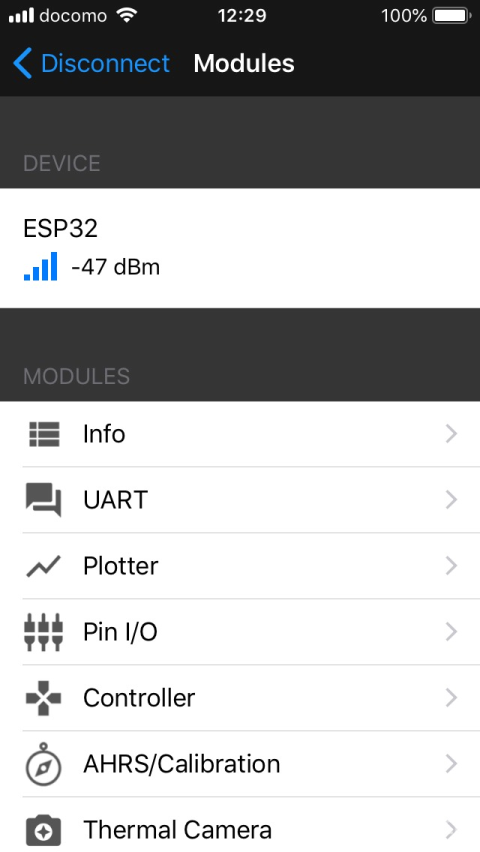

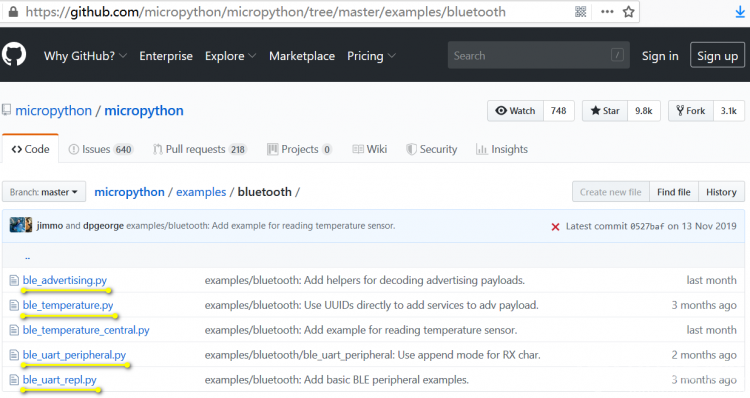

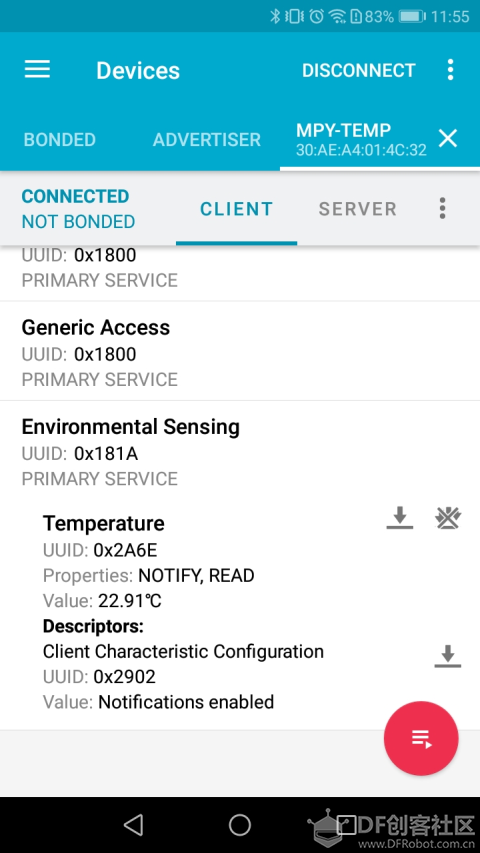

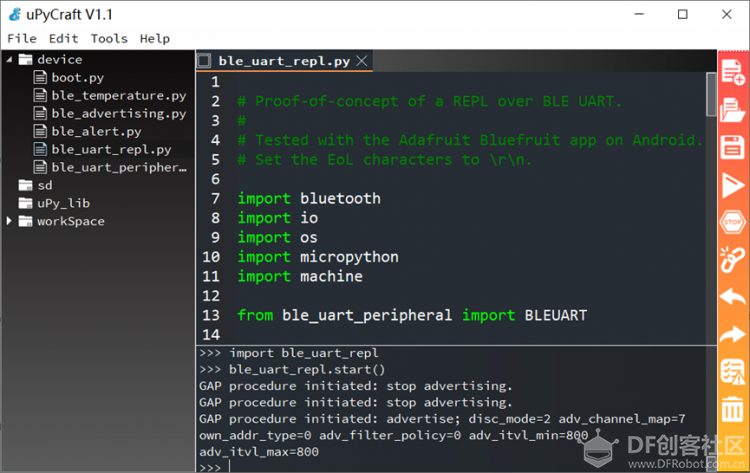

一、准备工作 1、ESP32主板(ESP-WROOM-32) 2、uPyCraft软件(v1.1)  二、软件环境的搭建 1、下载固件 进入官方下载网站https://www.micropython.org/download#esp32，可以发现有两种固件，一种是Firmware built with ESP-IDF v3.x, with support for LAN and PPP butno bluetooth，另一种是Firmware built with ESP-IDF v4.x, withsupport for bluetooth but no LAN or PPP，因为是使用BLE功能，所以需要下载后一种的固件。  从固件下载的表述可知，ESP32如果刷基于ESP-IDF v3.x的固件，则有网络功能没有蓝牙功能，刷ESP-IDF v4.x固件，则有蓝牙功能没有网络功能，两者只能二选一。 2、用uPyCraft烧写固件 这里我使用uPyCraft软件进行刷固件，也可以使用其他的软件，例如：flash_download_tools。  三、试用MicroPython官方的Bluetooth例子 https://github.com/micropython/micropython/tree/master/examples/bluetooth  先将从网站下载的文件上传到esp32主板中 ・ Ble_advertising.py ・ble_uart_peripheral.py ・ ble_temperature.py ・ ble_uart_repl.py 实验1：温度传感器 目标：让esp32成为带ble连接的温度传感器，从智能手机读取温度值。 因为是实验，所以ESP32主板并未连接温度传感器，而是用随机温度代替，为了在智能手机上读取温度，需要在手机上安装相应的应用程序，这里我们可以使用一个免费的安卓“nRF Connect”应用程序。  在uPyCraft的命令行终端输入exec(open('ble_temperature.py').read())执行程序，或直接在uPyCraft的device目录中的ble_temperature.py文件上右键，选择“Run”执行程序，现在服务器已经在ESP32端运行，从手机上用nRF Connect扫描，您会发现一个名为mpy-temp的BLE设备。  点击“CONNECT”进行连接，然后在“ CLIENT”选项卡上，您将找到一个名为“ Environmental Sensing”的服务。  然后，有一个名为“Temperature”的项目，当您点击它时，将显示温度值。该值每秒更新一次。  实验2：实现UART功能 目标：创建可以与BLE连接的UART端口，然后将REPL连接到UART端口。 由于应用程序的通信方向相反，因此源代码显示使用了Adafruit的“ Bluefruit”，因此我使用了它。该应用程序既可以在Android版本上使用，也可以在iPhone版本上使用。  在uPyCraft的命令行终端输入import ble_uart_repl导入文件模块，然后运行此模块中的start()函数【ble_uart_repl.start()】，把REPL连接到BLE UART上  在手机中启动Bluefruit，进行扫描，然后找到名为“ mpy-repl”的设备。  选择“Connect”连接并点击“UART”选项  然后，选择“设置”菜单，将DISPLAY SETTING中EoL Characters项目由默认的“\n”，设置为“\n\r”。  现在，您可以通过蓝牙从智能手机访问REPL。以下为从手机输入import os和os.listdir()的结果。   参考资料： 1、https://blog.boochow.com/article/testing-ble-on-mp-esp32.html 2、https://github.com/micropython/micropython 3、https://www.micropython.org/download#esp32 |
