【2020】用古德微控制掌控板显示多张地图
2020-01-274637
AI 快速预览详细
本文介绍了如何使用古德微平台和OLED显示屏在掌控板上显示多张地图。首先，选择合适的黑白图片并调整大小至128*64像素。接着，使用取模软件将图片转换为16进制数据。最后，将这些数据粘贴到掌控板程序中，即可在OLED显示屏上显示多张地图。该项目适合STEM教育场景，帮助孩子提升编程技能。
|

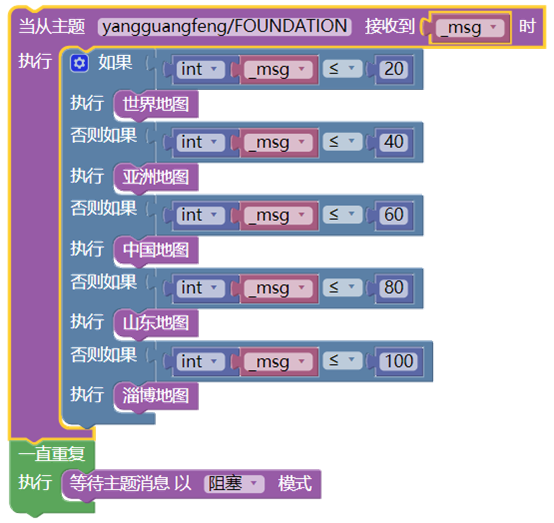

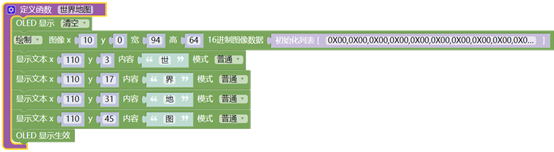

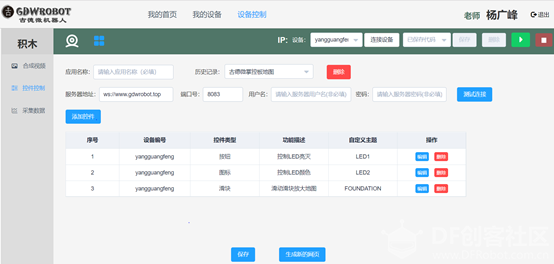

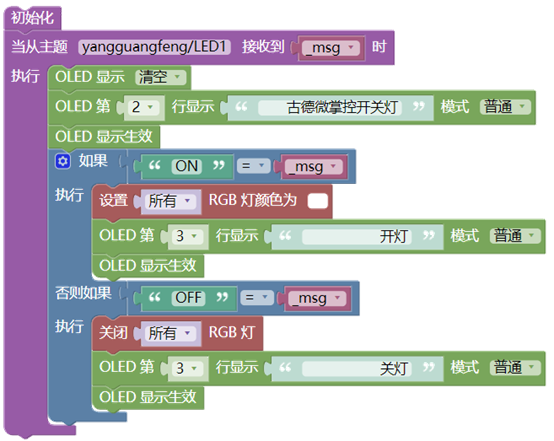

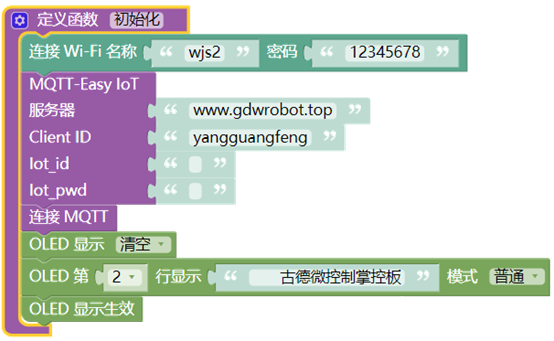

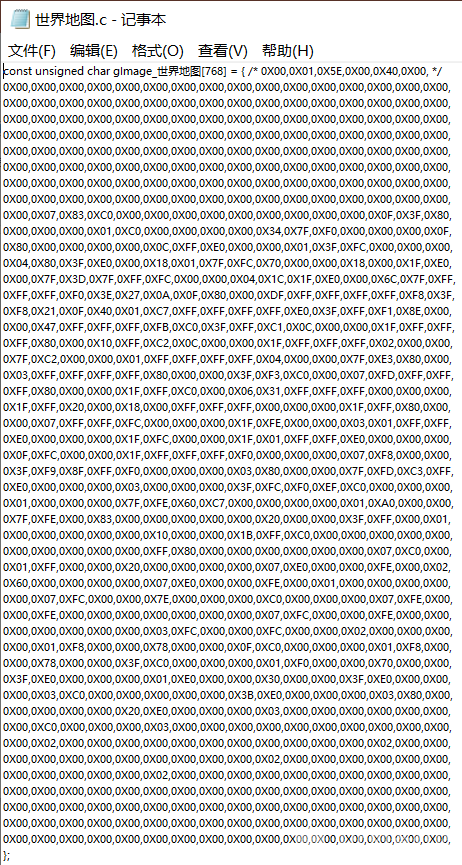

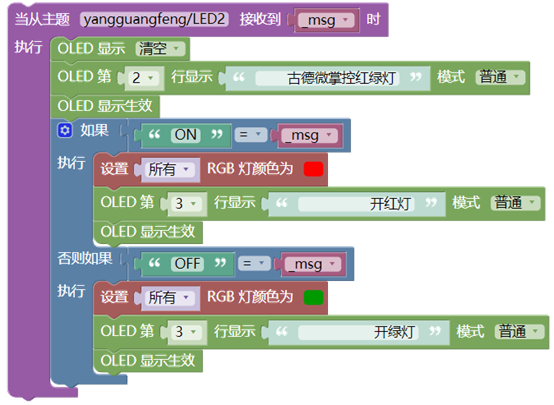

【2020】用古德微控制掌控板显示多张地图 年前，看过朱老师的几个帖子，也想学学掌控板OLED的使用方法，于是就有了用古德微控制掌控板显示多张地图的想法。 一、准备素材 1、选择合适的图片： OLED显示屏只能显示黑白图片，所以图片要线条分明，且颜色不能过于丰富。  2、图片处理： OLED显示屏只能显示128*64的，因此需要将你的图片调整大小为128*64范围以内。至于软件，自带的画图就能实现。  3、图片取模： 为什么会用到取模软件，看到下面的积木你就明白，今天显示图片就用到它。  在这块积木中，我们所要用到的图像必须是16进制的数据，所以就需要找一款软件将我们的图片转换成16进制的数据。网上有PCtoLCD、lcd2image，converter等取模软件，可根据自己喜好自行选择。  记事本中的数据去掉首行和***，就是我们需要的16进制数据。 如果还想多显示几张图片，还可以再加上中国地图等等，方法一样，只是体力劳动! 二、掌控板程序 1、OLED显示地图 把从取模软件中得到的16进制数据粘贴到初始化列表中，就可以显示在OLED屏上。在掌控板显示图片的同时，我还在右侧加上了几个文字---世界地图，算是文字说明吧!  如果还有其他的地图，只需要略加修改就行，这里就不重复上图了。 2、程序初始化 连接WIFI，需要有古德微的账号和密码呀! 服务器我使用的古德微MQTT，很方便，Client ID 是我的古德微账号。  显示中有些莫名其妙的空格，是我有意为之，其实想实现居中显示，这是偷懒的做法。  如果不喜欢用最原始的空格来居中，那就换用下面的积木吧!  指定起始文字坐标，会更精确! 3、主程序 控制开关灯：当接收到由服务器传过来的设备主题(yangguangfeng/LED1)消息后，根据数据实现开灯与关灯。  控制红绿灯：当接收到由服务器传过来的设备主题(yangguangfeng/LED2)消息后，根据数据实现开灯与关灯。  控制地图显示：当接收到由服务器传过来的设备主题(yangguangfeng/FOUNDATION)消息后，根据滑块的值实现切换地图。这里我用的地图是世界地图、亚洲地图、中国地图、山东地图、淄博地图，每隔20切换一次。几个地图的显示程序我都写成了函数，方便阅读。  四、古德微配置 1、添加控件： 登陆古德微平台，在设备控制、控件控制中，添加控件。 这里我添加了三个控件。一个按钮，控制灯的亮灭；一个图标，控制红绿灯；还有一个是滑块，控制五张地图的切换。注意设备号与自定义主题的名字，要与前面掌控板程序中保持一致!  2、保存，生成网页。 先点击保存，然后点击生成网页，就出现了控制网页，试试你的控件效果吧!  3、点击分享 点击分享后，你会得到一张二维码，用手机微信扫一扫，就会得到一个控制页面，效果与网页上一样有效呀!  视频地址： https://v.youku.com/v_show/id_XNDUyNDg0NjgzMg==.html |
-
