DF小黑盒变身---神奇宝贝图鉴

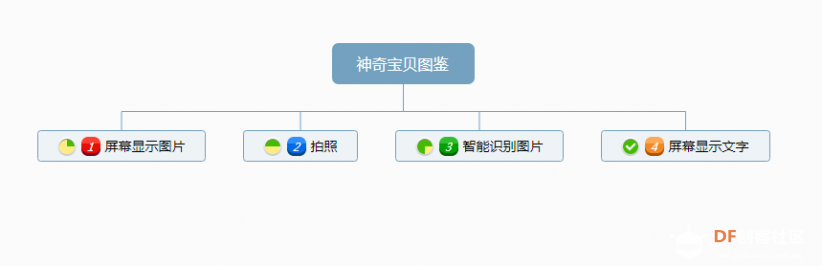

一、项目介绍：

     作为一个资深神奇宝贝迷老爸，每部关于精灵宝可梦的电影和动画片必看；《大侦探皮卡丘》讲述了蒂姆·古德曼为寻找下落不明的父亲来到莱姆市，意外与父亲的前宝可梦搭档大侦探皮卡丘相遇，并惊讶地发现自己是唯一能听懂皮卡丘说话的人类，他们决定组队踏上揭开真相的刺激冒险之路得故事。每次欣赏完大片，各种玩具和图鉴等衍生产品成了必买选择；老爸荷包严重缩水，授人以鱼不如授人以渔，趁假期和孩子一起造《神奇宝贝图鉴》，捕获属于自己的神奇宝贝。

    小伙伴们，快来辨别和收服现实世界中的动物们吧。

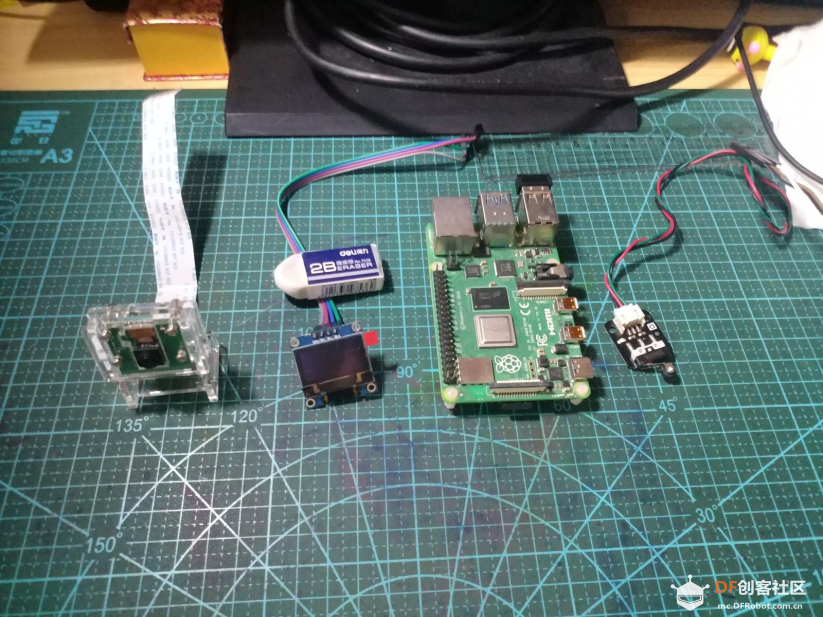

1.DF小黑盒  *1

2.树莓派 *1  https://www.dfrobot.com.cn/goods-2617.html

3.OLED屏 *1 https://www.dfrobot.com.cn/goods-2688.html

4.碰撞传感器(左右皆可)*1 https://www.dfrobot.com.cn/goods-638.html

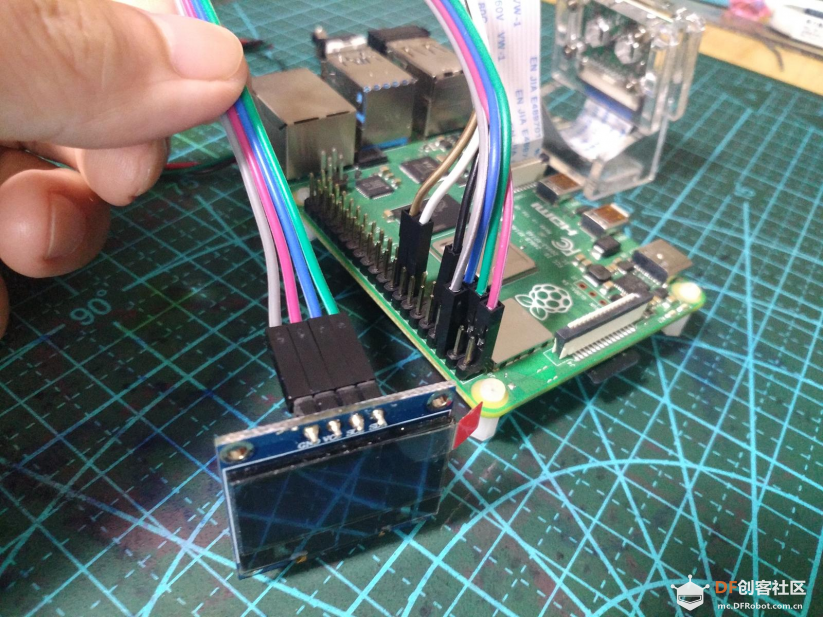

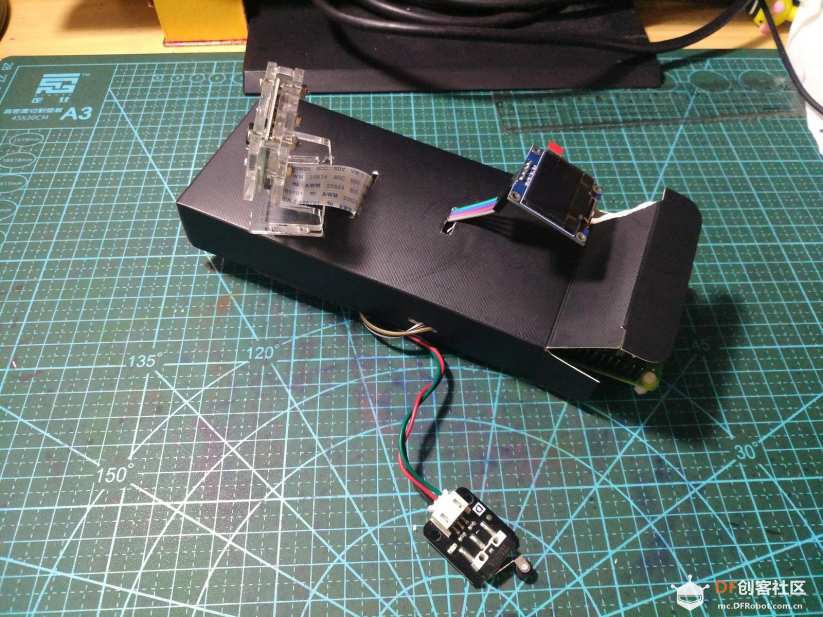

1.连接OLED屏幕

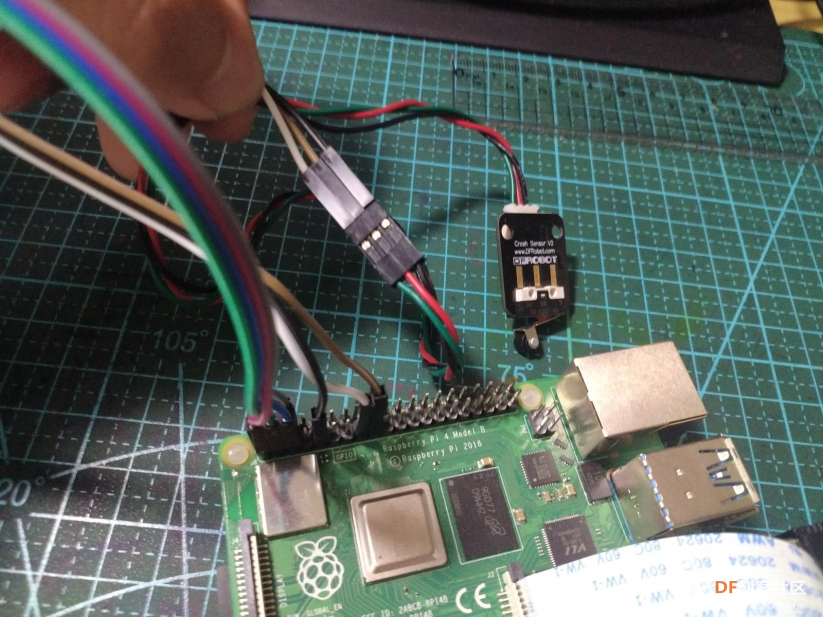

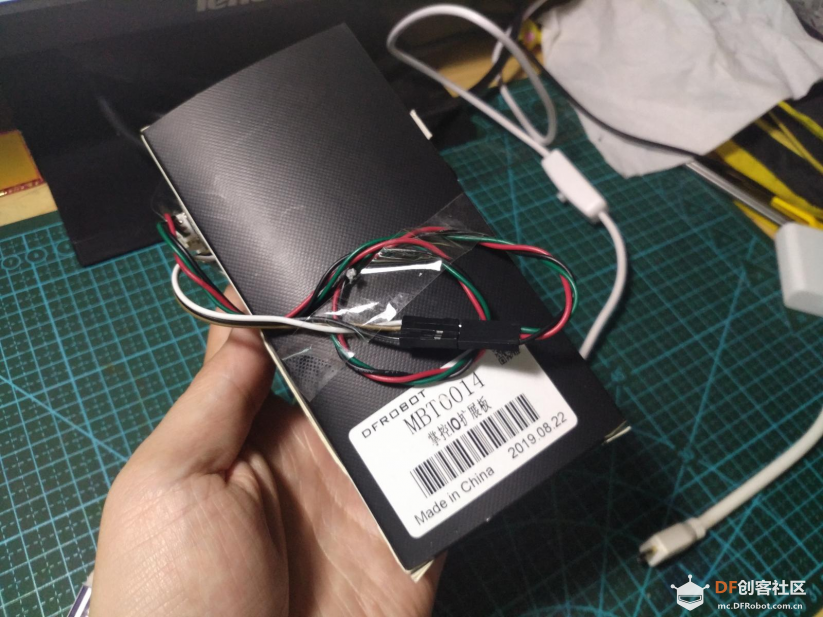

2.连接碰撞开关

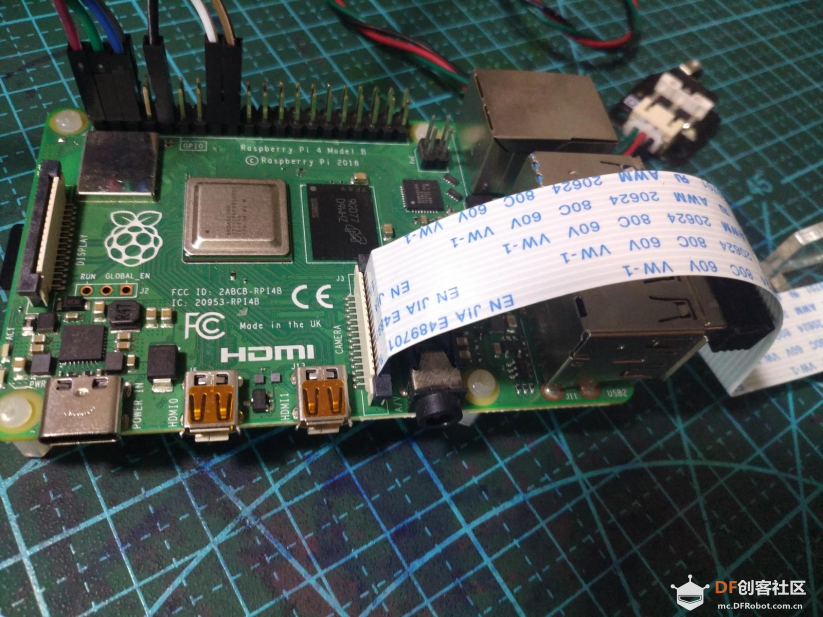

3.连接树莓派摄像头

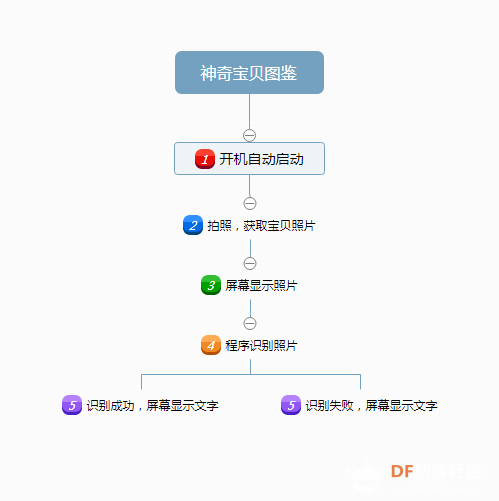

代码运行思路如下

设置系统自动运行程序，按按钮拍照屏幕显示照片；识别照片,屏幕反馈结果。

1.程序为python 3.7.3版本

导入库文件，和显示图形和屏幕输出文字函数三个函数解析：

shape()、animal_pt(anim) 、 shape_1()

特别注意animal_pt(anim)的句子

font = ImageFont.truetype('simkai.ttf', 20)

simkai.ttf为字体库 ，可以下载，也可以在系统的字体文件夹直接拷贝

[mw_shl_code=python,false]'''
导入需要库
'''
# -*- coding: utf-8 -*-
from RPi import GPIO
import time
import os
import requests
import base64
import Adafruit_SSD1306
#import subprocess
from PIL import Image
from PIL import ImageDraw
from PIL import ImageFont

#屏幕显示开启提示
def shape():
    RST = 24
    # Note the following are only used with SPI:
    DC = 23
    SPI_PORT = 0
    SPI_DEVICE = 0
    #128x64 display with hardware I2C:
    disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST)
    disp.begin()
    disp.clear()
    disp.display()
    width = disp.width
    height = disp.height
    image = Image.new('1', (width, height))
    draw = ImageDraw.Draw(image)
    draw.rectangle((0,0,width,height), outline=0, fill=0)
    font = ImageFont.load_default()
    font = ImageFont.truetype('simkai.ttf', 20)
    draw.text((20, 20), '系統已開啓',  font=font, fill=255)
    disp.image(image)
    disp.display()


#根据图片识别结果，文字输出屏幕反馈
def animal_pt(anim):
    if data_ocr1 !="非动物":
        text = '獲取成功'
        #animal_pt(data_ocr1,text1)
    else :
        text = '無法獲取'
    RST = None
    disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST)
    disp.begin()
    disp.display()
    width = disp.width
    height = disp.height
    image = Image.new('1', (width, height))
    draw = ImageDraw.Draw(image)
    font = ImageFont.load_default()
    font = ImageFont.truetype('simkai.ttf', 20)
    draw.text((10, 10), anim,  font=font, fill=255)
    draw.text((40, 40), text,  font=font, fill=255)
    disp.image(image)
    disp.display()

#屏幕显示拍摄的动物图片
def shape_1():
    RST = None
    disp = Adafruit_SSD1306.SSD1306_128_64(rst=RST)
    # Initialize library.
    disp.begin()
    # Clear display.
    disp.clear()
    disp.display()
    width = disp.width
    height = disp.height
    image = Image.new('1', (width, height))
    # Get drawing object to draw on image.
    draw = ImageDraw.Draw(image)
    # Draw a black filled box to clear the image.
    draw.rectangle((0,0,width,height), outline=0, fill=0)
    image = Image.open('tiger.jpg').resize((disp.width, disp.height), Image.ANTIALIAS).convert('1')
    disp.image(image)
    disp.display()
[/mw_shl_code]

2.animal_ocr()函数对设备拍摄的照片，进行AI识别，模型库为百度已训练好

[mw_shl_code=python,false]'''
动物识别 ，可参考百度AI平台动物识别连接
https://ai.baidu.com/tech/imagerecognition/animal
'''
def animal_ocr():
    request_url = "https://aip.baidubce.com/rest/2.0/image-classify/v1/animal"
    # 二进制方式打开图片文件
    m = open('tiger.jpg', 'rb')
    img = base64.b64encode(m.read())
    params = {"image":img}
    access_token = '24.2ae5773a75806bb5e69d0cd15ae02b3e.2592000.1597564614.282335-21433533'
    #调用鉴权接口获取的token,参考动物识别获取token.py
    request_url = request_url + "?access_token=" + access_token
    headers = {'content-type': 'application/x-www-form-urlencoded'}
    response = requests.post(request_url, data=params, headers=headers)
    if response:
        #print (response.json())
        data = response.json()
        #print(data)
        data = data['result']
        data_ocr= data[0]['name']
        print('相似度：', data[0]['score'])
        print('动物名称：', data[0]['name'])
    return data_ocr[/mw_shl_code]

3.定义按钮端口和判断程序

[mw_shl_code=python,false]# 采用BCM引脚编号
GPIO.setmode(GPIO.BCM)
# 关闭警告
GPIO.setwarnings(False)
# 设置GPIO输入模式, 使用GPIO内置的下拉电阻, 即开关断开情况下输入为LOW
GPIO.setup(22, GPIO.IN)
shape()
try:
    while True:
        if (GPIO.input(22)==GPIO.LOW):
            print('拍照開始！')
            os.system("raspistill -n -t 200 -w 1024 -h 768 -o tiger.jpg")
            time.sleep(2)
            shape_1()
            data_ocr1=animal_ocr()
            animal_pt(data_ocr1)
            time.sleep(3)
        else :
            print('請按快門拍照！')
            shape()
            time.sleep(0.5)
except Exception :
    print('erorr')
GPIO.cleanup()[/mw_shl_code]

1.增加语音输出

2.攒钱买个大屏幕

3.配置移动电源，方便携带

4.扩展为其他物品识别模式

可以下载附件也可以 直接在控制面板-字体中复制
