树莓派4B系列教程第1课 数字LED发光模块

学习目标

从LED开启我们的树莓派之旅吧!

在硬件方面，你将学习到树莓派LED，GPIO输出相关知识，这对于之后的项目非常重要。在这个过程中，你将接触Python编程，编程其实也没你想象的那么困难。

让我们从一个最基本的项目，使用树莓派控制一个数字LED发光模块的闪烁。

学习内容——LED闪烁

导读：在第一个项目中我们将学习数字LED发光模块内部电路解析，和Thonny Python
IDE基础使用和操作GPIO的基础Python代码。

所需原件

• Gravity：37件传感器套装

• 树莓派4代B型

• 树莓派4B/3B+ IO扩展板

• 8GB以上闪迪 Class10 内存卡

• 5V\@3A USB电源适配器

• 8.9寸1920*1200 IPS触摸显示屏

*硬件连接*

• 将树莓派正确的与屏幕电源键盘鼠标等设备链接

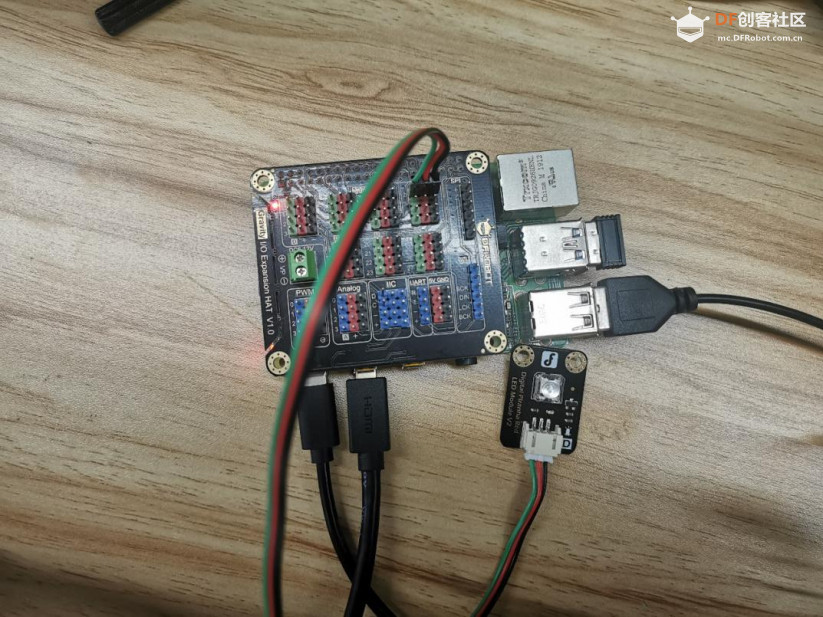

• 将树莓派IO扩展板安装在树莓派上并将LED发光模块接入扩展板12号数字端口然后开机

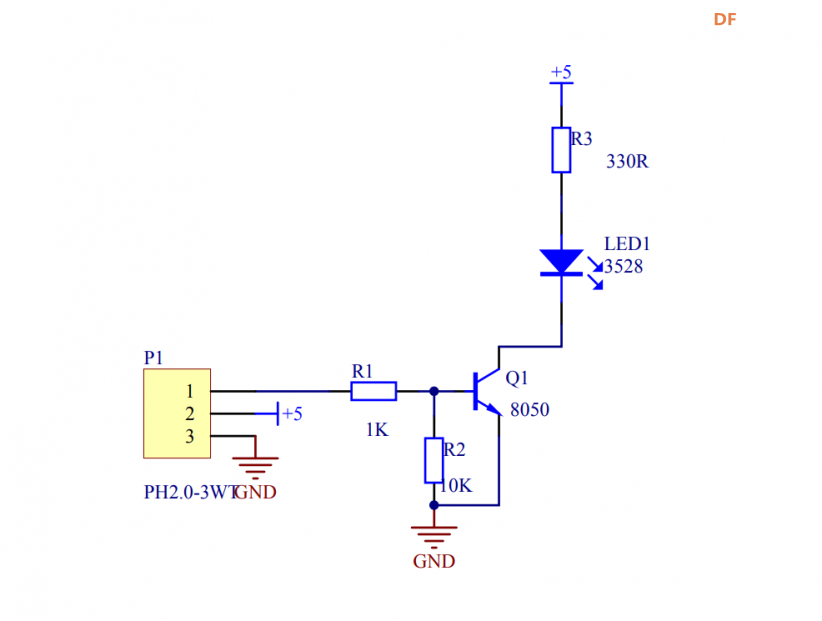

• 通过分析LED发光模块电路了解到，信号脚直接接入一个NPN三极管的基极，三极管及集电极和发射极分别接的LED的负极和电源负极，LED的正极接着一个限流电阻然后接在VCC上。也就是说当信号脚出现高电平的时候三极管的集电极与发射极接通，电路形成回路LED发亮。当信号脚接低电平的时候LED熄灭。

• 打开Thonny Python IDE将下面程序复制到其中

代码

import RPi.GPIO as GPIO   #导入树莓派提供的python模块
import time      #导入时间包，用于控制闪烁

LED=12     #定义LED接入的引脚号

GPIO.setmode(GPIO.BCM)      #设置GPIO模式，BCM模式在所有数莓派通用
GPIO.setup(LED,GPIO.OUT)     #设置GPIO12为输出模式

while True:             #无限循环执行下面的指令
    GPIO.output(LED,GPIO.HIGH)    #将LED信号脚置高（即点亮LED）
    time.sleep(1)       #延时一秒
    GPIO.output(LED,GPIO.LOW)     #将LED信号脚置低（即熄灭LED）
    time.sleep(1)       #延时一秒

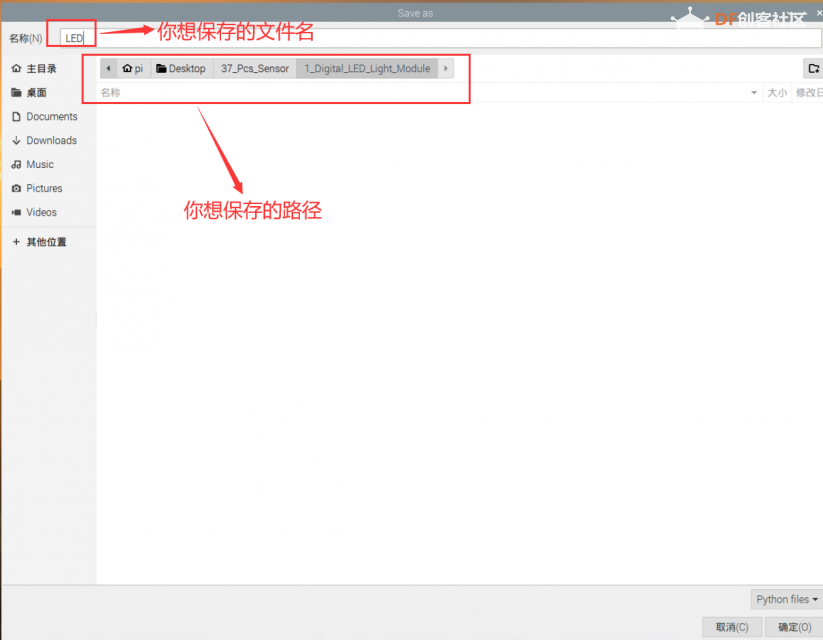

• 点击IDE中的保存，放到你想要的位置和名字

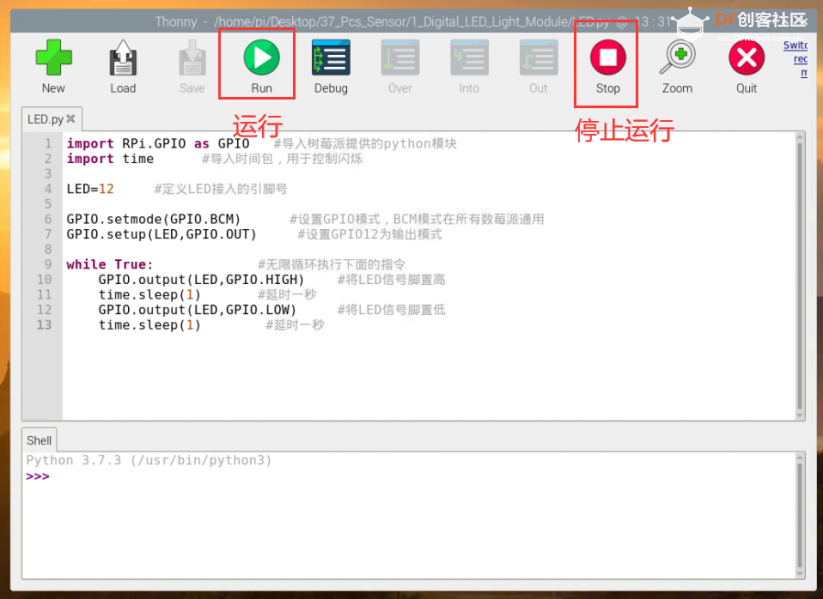

• 点击运行此时可观察到LED不停亮灭
