树莓派4B系列教程第13课 电导开关传感器

前言

导语

这节我们介绍电导开关传感器，我们利用电导传感器可以测试物体的导电性，也可以用作特殊场合的开关器件。

介绍电导开关传感器

所谓电导开关，就是通过两个裸露的导电先，当两边通过某种介质相连时，就导通。电导开关用来检测物体是否具有导电性能，当电导开关的两个金属片之间有物体联通时，传感器就会输出一个高电平。

你可以用它来做一个水果钢琴，音乐风铃，握手感应灯等等有趣的应用。 Conductivity
Switch Sensor
电导开关传感器可以检测两极之间有无物体连接，当连接物体阻值小于10M时，可以输出一个高电平。

模块拥有方波和脉搏波两种信号输出模式，可以通过板载开关去自由切换输出信号。脉搏波将输出一个连续的心率波形，而方波将根据心率的变化输出对应的方波。板载Gravity
3-Pin接口，可以直接兼容Arduino
I/O扩展板，使用简单，平台兼容性好，可广泛应用于手环，腕带等可穿戴饰品的DIY制作。

学习准备

• Gravity：37件传感器套装

• 树莓派4代B型

• 树莓派4B/3B+ IO扩展板

• 8GB以上闪迪 Class10 内存卡

• 5V\@3A USB电源适配器

• 8.9寸1920*1200 IPS触摸显示屏

学习内容

硬件连接

• 将树莓派正确的与屏幕电源键盘鼠标等设备链接。

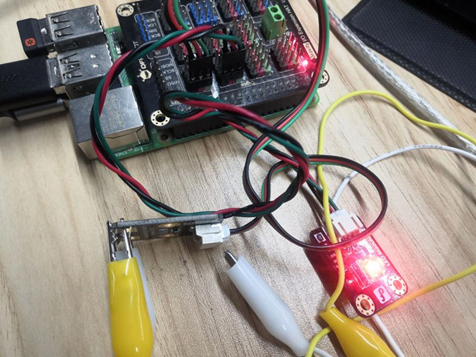

• 将树莓派IO扩展板安装在树莓派上并将LED灯模块接入扩展板12号数字端口，电导开关传感器模块接入8号数字端口。当我们用手或者其他的导电物体触碰连接两个鳄鱼夹时，就能看到相应的现象。

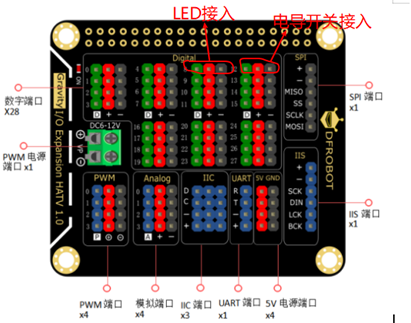

• 扩展板接线。

工作原理

通过两个金属片导通，改变电平信号，作为开关的作用。

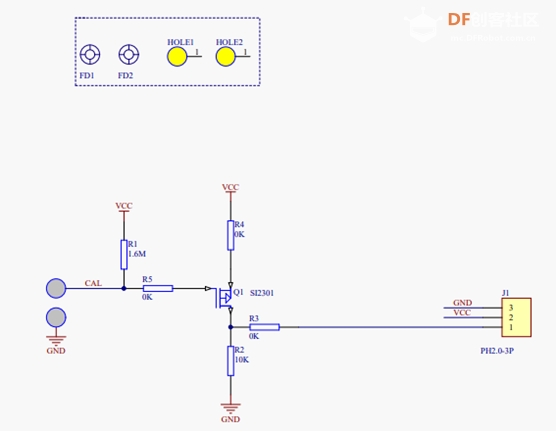

原理图

软件程序

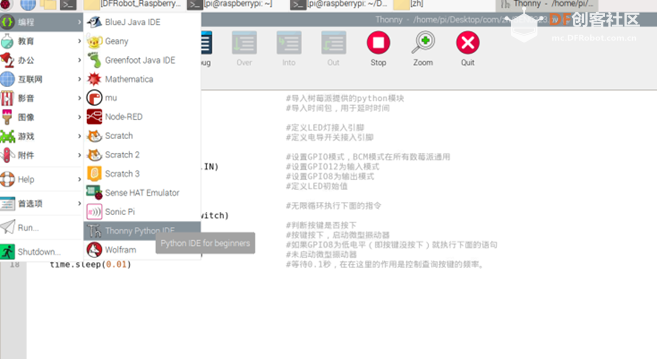

• 打开Thonny Python IDE将下面程序复制到其中。

import RPi.GPIO as GPIO                      #导入树莓派提供的python模块
import time                                 #导入时间包，用于延时时间

LED = 12                                    #定义LED灯接入引脚
Electrical_switch = 8                        #定义电导开关接入引脚

GPIO.setmode(GPIO.BCM)                    #设置GPIO模式，BCM模式在所有数莓派通用
GPIO.setup(Electrical_switch,GPIO.IN)      #设置GPIO12为输入模式
GPIO.setup(LED,GPIO.OUT)                    #设置GPIO8为输出模式
GPIO.output(LED,GPIO.HIGH)                      #定义LED初始值

while True:                               #无限循环执行下面的指令
    key = GPIO.input(Electrical_switch)
    if (key ):                            #判断按键是否按下
        GPIO.output(LED,GPIO.LOW)         #按键按下，启动微型振动器
    else :                     #如果GPIO8为低电平（即按键没按下）就执行下面的语句
        GPIO.output(LED,GPIO.HIGH)        #未启动微型振动器
time.sleep(0.01)                   #等待0.1秒，在在这里的作用是控制查询按键的频率

• 复制完成后点击保存。

• 选择保存路径和保存文件名。

• 点击运行，也可以停止正在运行的程序。

• 运行后，检查对应现象。
