树莓派4B系列教程第14课 模拟电压检测模块

第14课：模拟电压检测模块

前言

介绍模拟电压检测模块
基于电阻分压原理的电压检测模块，配合Arduino传感器扩展板可以完成对电压电量大小的检测，以监控互动媒体作品的电量或机器人供电的电量。】

电压检测模块能使输入的电压缩小5倍。由于Arduino模拟输入电压最大为5V，故电压检测模块的输入电压不能大于5Vx5=25V。

学习准备

• Gravity：37件传感器套装

• 树莓派4代B型

• 树莓派4B/3B+ IO扩展板

• 8GB以上闪迪 Class10 内存卡

• 5V\@3A USB电源适配器

• 8.9寸1920*1200 IPS触摸显示屏

学习内容

硬件连接

• 将树莓派正确的与屏幕电源键盘鼠标等设备链接。

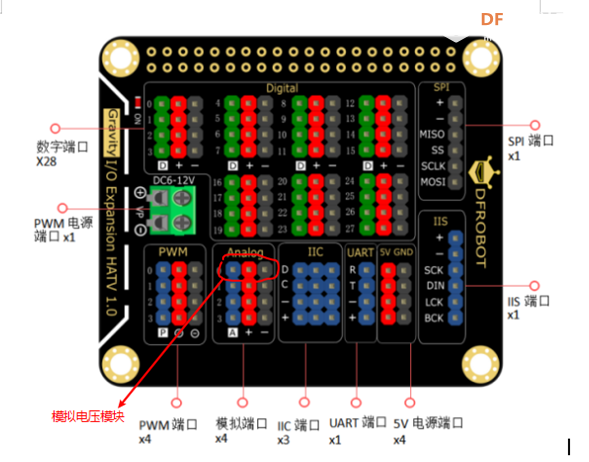

• 将模拟电压检测模块引脚与树莓派扩展板的Analog板块的0号引脚相连，示意图如下。

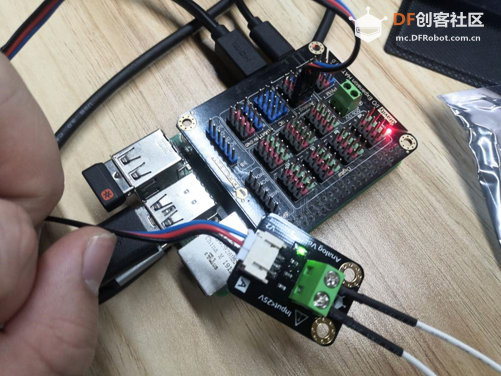

• 接着我们给模块供电，接入一个电源，接线示意图如下。

软件程序

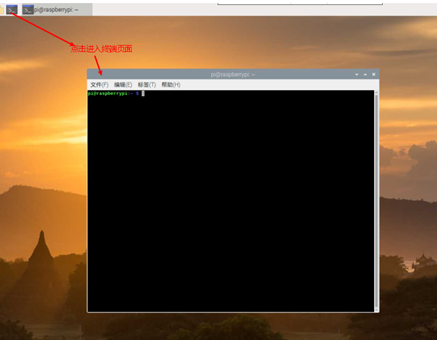

• 打开系统，进入终端。

• 安装Python依赖库与git。树莓派需要联网，如已安装，可跳过该步骤。在终端中，依次键入如下指令，并回车。

  sudo apt-get install build-essential python-dev python-smbus git

• 下载驱动库及程序。

  git clone https://github.com/DFRobotdl/111.git

• 在下载的文件中找到DFR0051.py，打开点击运行。

• 调整输入电压，模拟口读取到输入电压。
