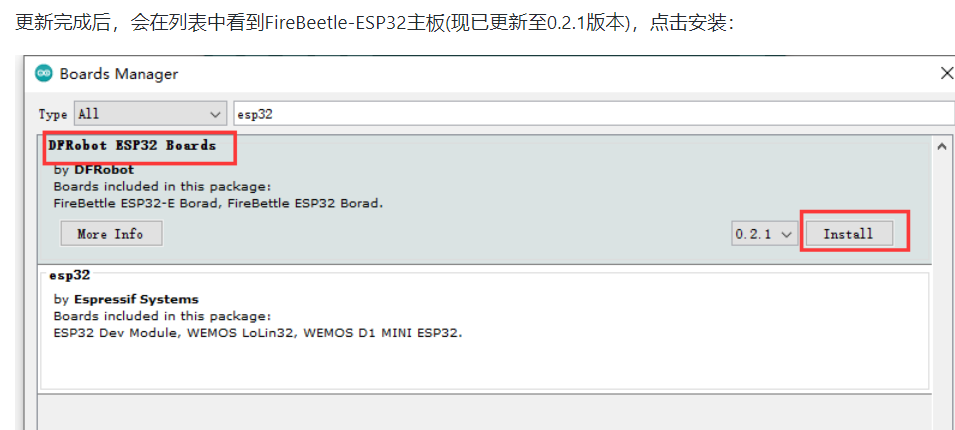

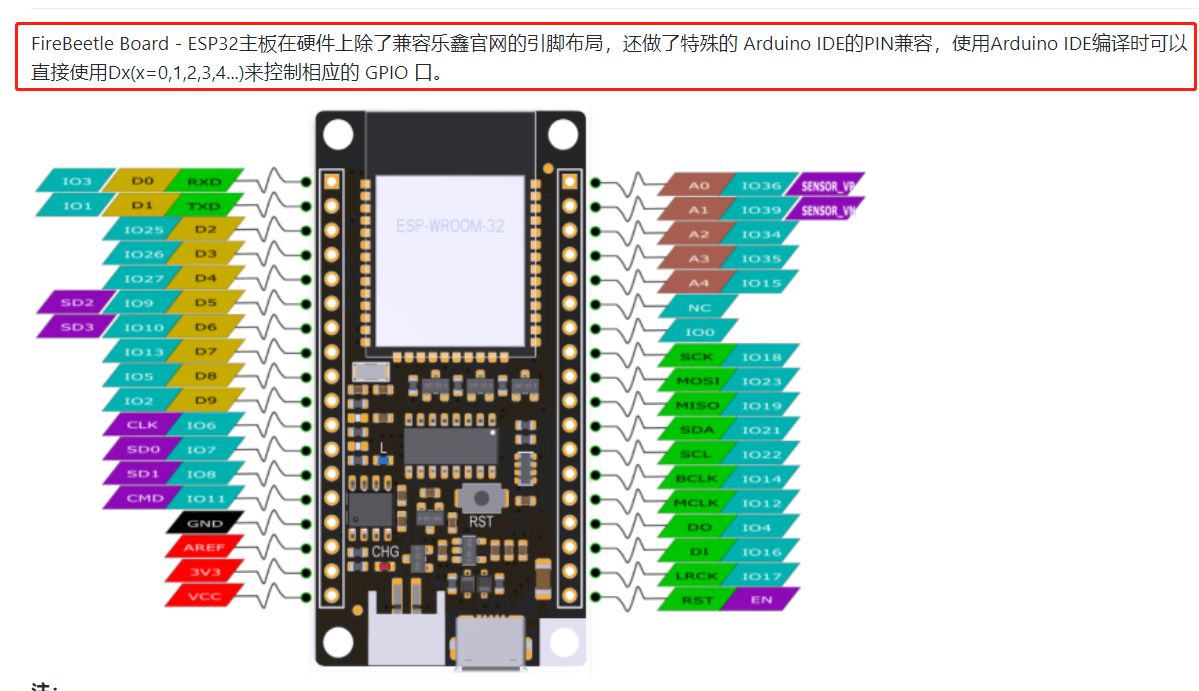

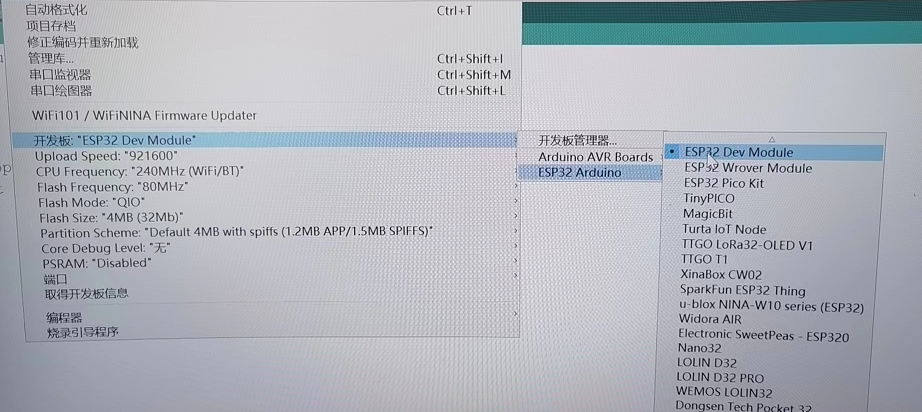

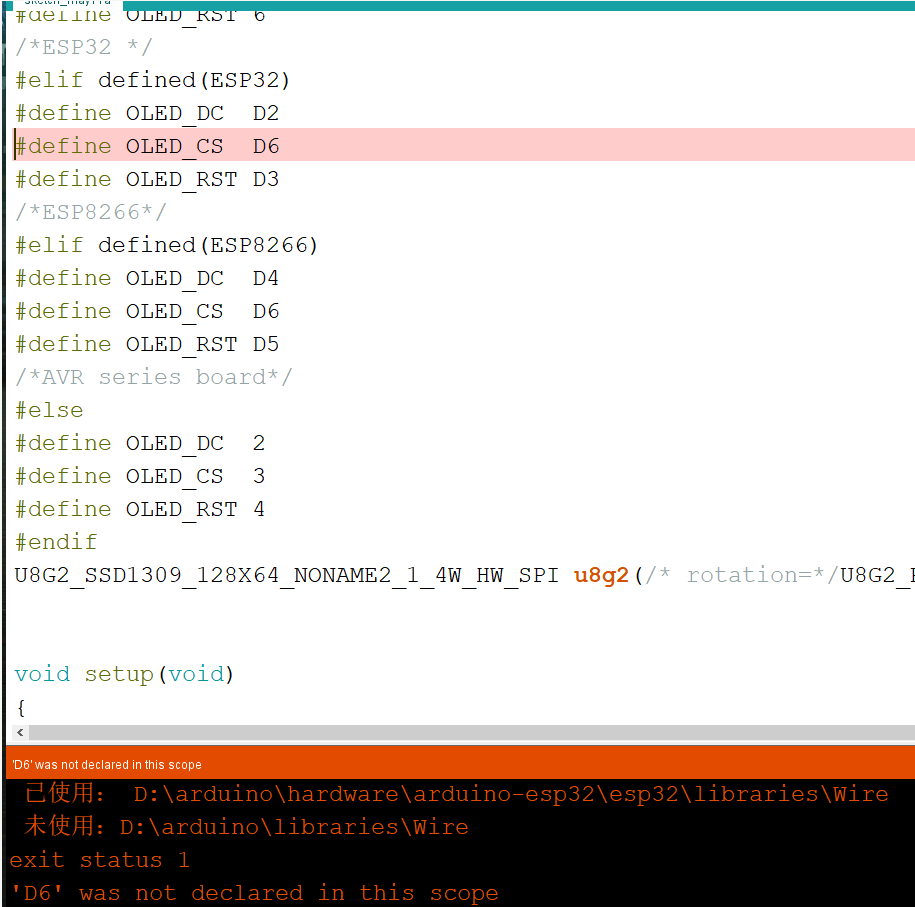

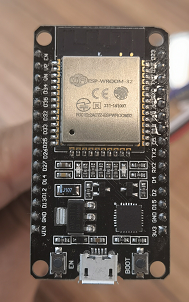

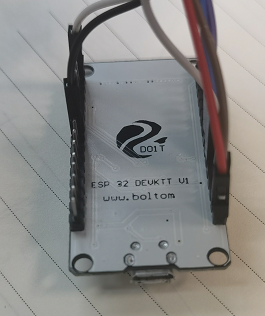

DF最近的新品好玩儿的越来越多。入了一个oled透明屏耍耍。  手头只有最普通的ESP32 DEVKIT V1 DOIT开发板。   直接套官方的wiki示例程序，发现连编译都编译不过去。   看上去是上游哪里出了问题，怎么找都找不到原因。 作为DF的老朋友！我直接找到了产品经理小珍！我俩一碰，问题发现了！ 官方示例是使用了DF的FireBeetle 2 ESP32-E,因为板载了GDI排线座，插上即用。 然后DF的FireBeetle ESP32,也是可以直接使用的SPI的，那么为啥，杂牌ESP32就不可以了呢！ 问题出在这里：  DF官方的开发板管理器兼容了ArduinoIDE,因此oled的wiki示例直接写Dx引脚口这个操作才匹配！https://wiki.dfrobot.com.cn/_SKU_DFR0478_FireBeetle_Board_ESP32%E4%B8%BB%E6%9D%BF%E6%8E%A7%E5%88%B6%E5%99%A8V4_0 所以大家需要按照这个方式添加DF官方的开发板。  解决了上游问题，再查两个板卡的原理图，换算成统一的ESP32的GPIO, 把实际接线换一下就ok了！！ 过程我就不贴图了，老法师自然会，新手直接用我的接线即可。 OLED---------ESP32 DEVKIT V1 DOIT DC-------------D25 RES------------D26 CS-------------D27 MOSI----------D23 SCLK-----------D18 GND----------GND VCC------------VIN 示例程序里：需要改一下标黄的接口， 作为处女座，我喜欢和电路板上丝印统一的顺序和IO口连号，这下舒服多了！  刷程序的板卡选择DF的FireBeetle ESP32：  OK了！！同样的方式，所有的杂牌esp32也可以耍起来DF的oled了！！！ 耍起来！！  |
