桌面天气时钟小电视 · Beetle ESP32-C3保姆级教程

1 概述

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图1

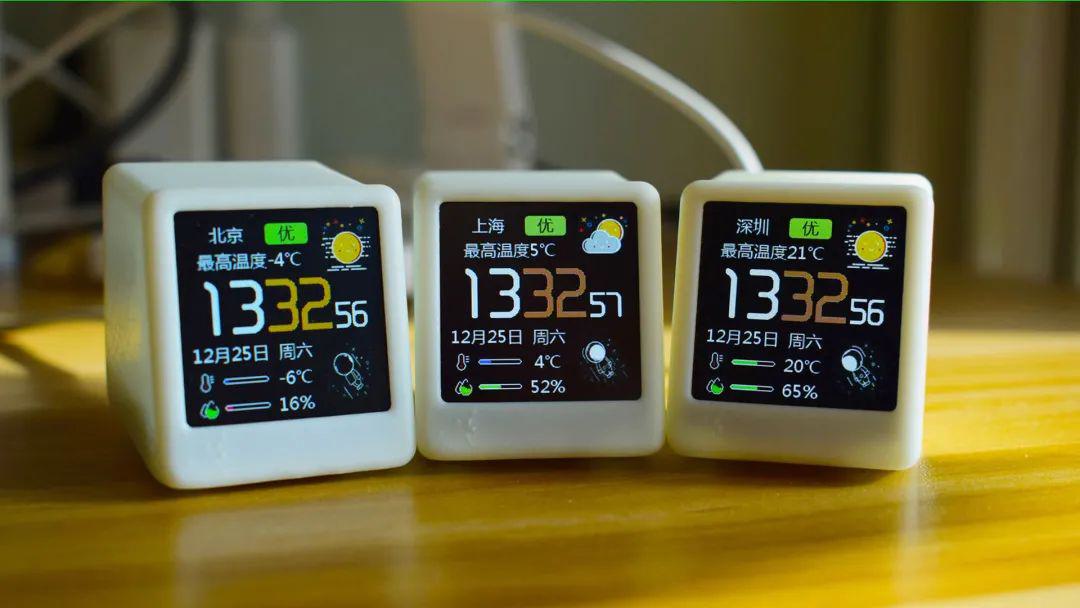

太空人桌面小电视（Wifi天气时钟）作为一个桌面小摆件既可爱又实用，一直想手搓一个。网上也有很多开源的，但都是需要自己打板、焊接，望而却步。
Beetle ESP32-C3这块开发板尺寸只有25x20.5cm，比1.3英寸的TFT液晶屏小巧，还带锂电池充电管理芯片，非常适合做太空人小电视。

2 关于硬件

  序号                            名称                                  数量
1                      Beetle ESP32-C3                         1块
2          1.3寸或1.5寸ST7789驱动的TFT屏          1块

2.1 Beetle ESP32-C3

链接：https://www.dfrobot.com.cn/goods-3494.html

（1）简介

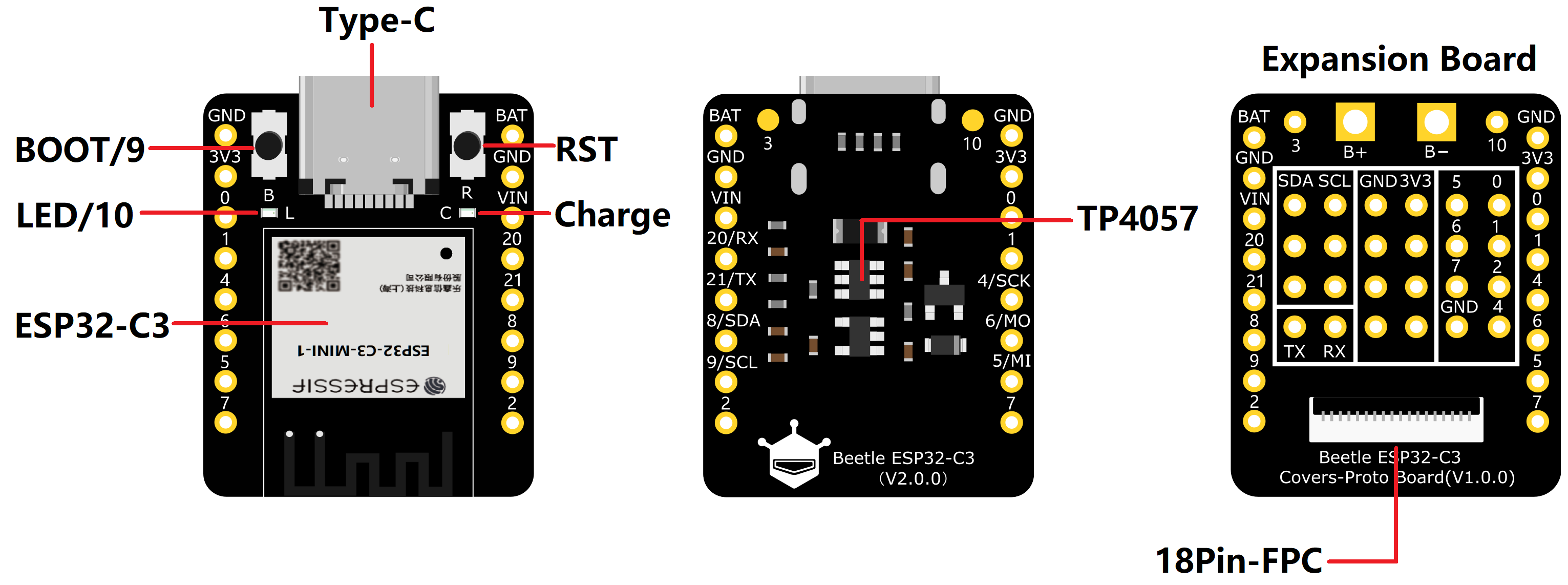

Beetle ESP32-C3是一款基于ESP32-C3 RISC-V 32位单核处理器芯片的主控板，专为物联网 (IoT) 设备而设计。
Beetle ESP32-C3在仅硬币大小的体积上引出了多达13个IO口，制作项目时不必再担心IO口不够用的情况，同时主控板还集成锂电池充电管理功能，可以直接连接锂电池，不需要外围模块，同时保证应用体积和安全性。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图14

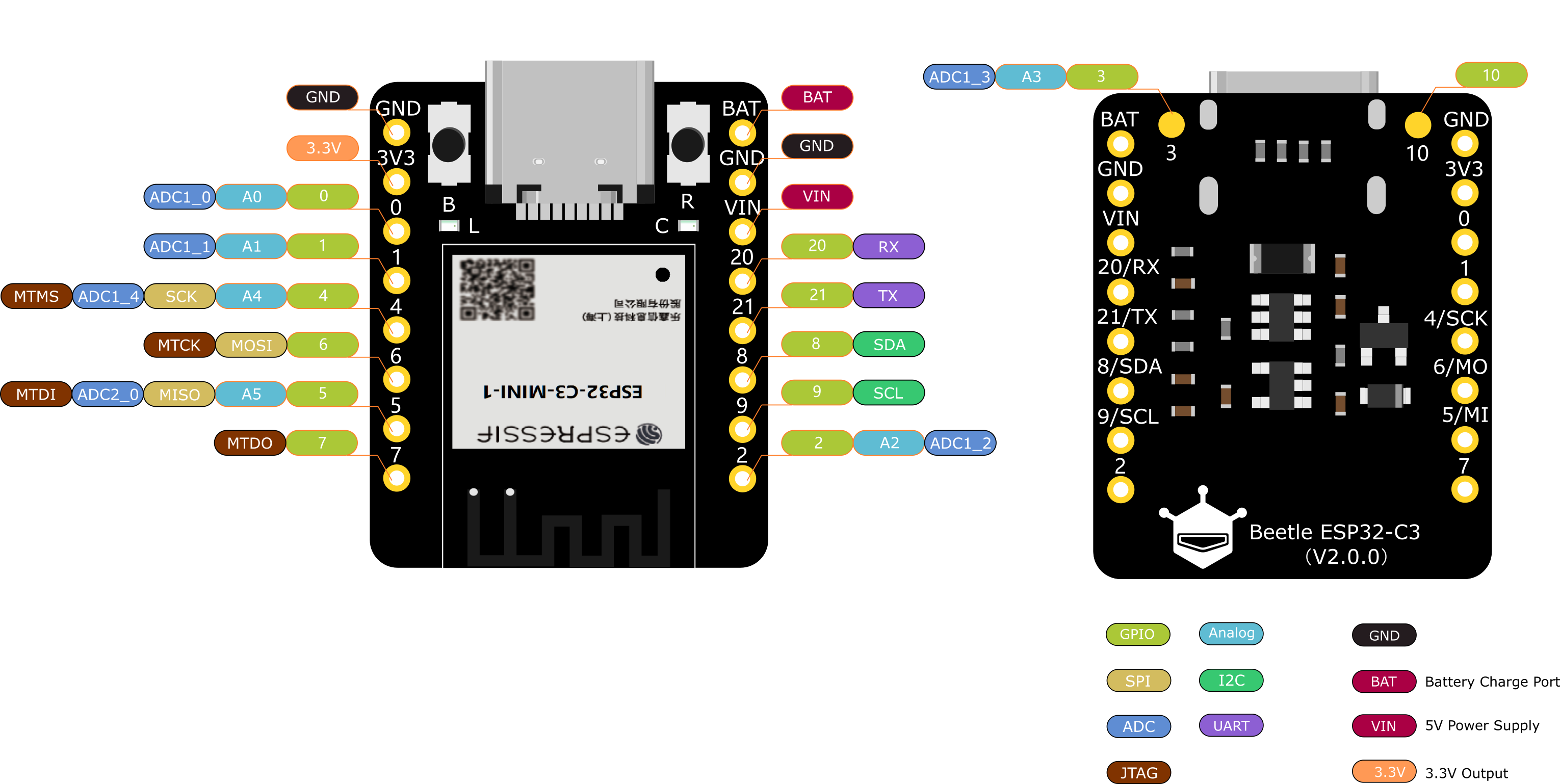

（2）引脚

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图15

2.2 LCD显示屏

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图16

（1）简介

工作电压：3.3V~5V
像素个数：240列 × 240行
接口方式：SPI接口
驱动芯片：ST7789

3 接线方案

为了方便大家接线，提供2种方案。

方案（一）：

方案一，Beetle ESP32-C3焊接排母，TFT显示屏可以直接插入到Beetle ESP32-C3排母上。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图17

接线：

Beetle ESP32-C3    TFT显示屏

      IO0                   SCL

      IO1                   SDA

      IO4                   RES

      IO6                   DC

   不接                      BLK

方案（二）：

方案二采用TFT显示屏通过转接板插在Beetle ESP32-C3。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图18

接线：

Beetle ESP32-C3    TFT显示屏

      IO4                   SCL

      IO6                   SDA

      IO7                   RES

      IO2                   DC

   不接                      BLK

4 程序烧录

程序来源于立创开源硬件平台，是适配于ESP32芯片组的。笔者进行了简单修改，成功适配于Beetle ESP32-C3。
开源项目地址：https://oshwhub.com/xmz0916/esp32-desktop-tv，感谢其作者：xutoubee

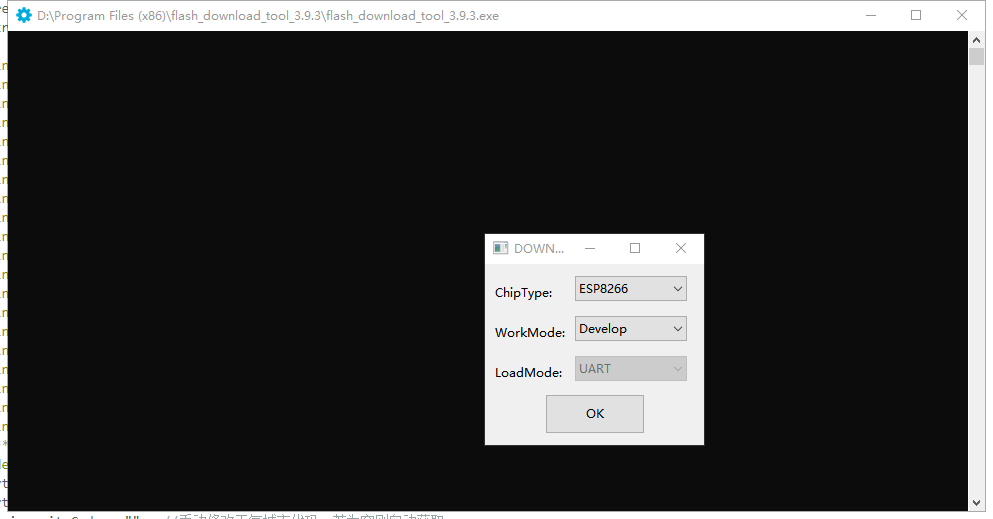

（1）运行附件里的烧录工具flash_download_tool_3.9.3。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图2

（2）Chip Type选择：ESP32-C3，LodeMode选择：USB，点击OK按钮。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图3

（3）将ESP32-C3的9号引脚与GND短接
（4）使用USB线将ESP32-C3连接到电脑

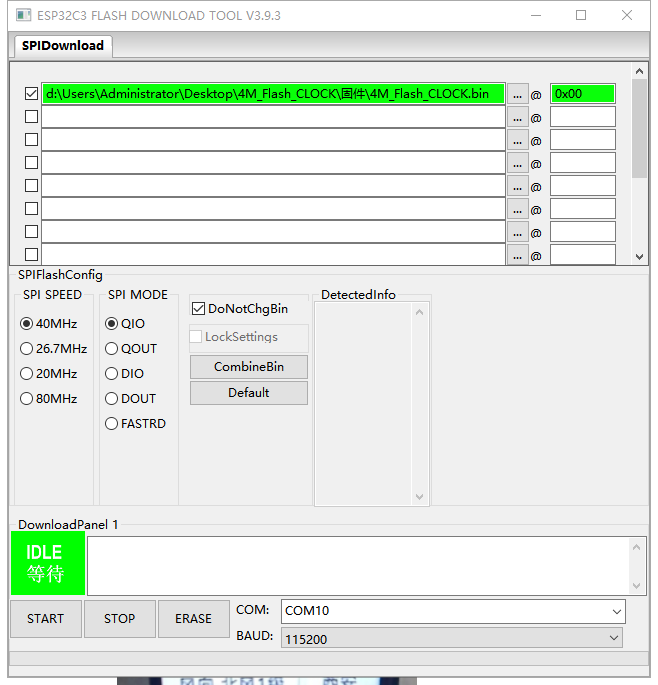

（5）点击第一行后面的“...”按钮，选择附件文件中固件目录下的4M_Flash_CLOCK.bin，地址填入：0x00，勾选前面复选框，使其处于打勾状态。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图4

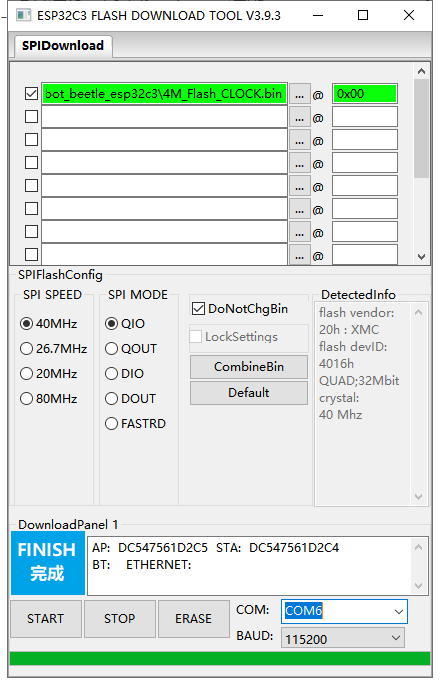

（6）选择对应的COM口，点击“ERASE”按钮。完成后，点击“START”按钮，等待完成。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图5

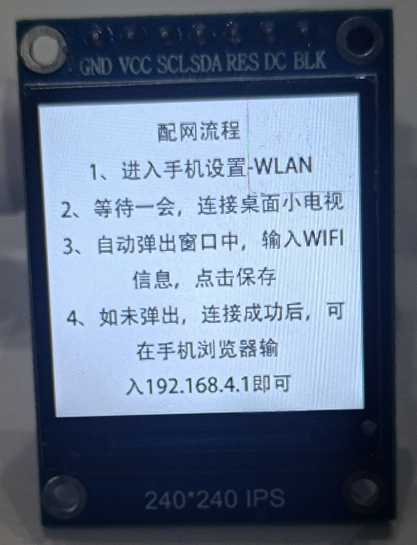

（7）断开USB数据线，断开ESP32-C3的9号引脚与GND的短接，重新插上USB数据线，显示如下图所示。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图7

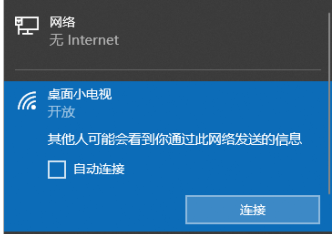

（8）使用电脑或者手机连接热点“桌面小电视”。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图6

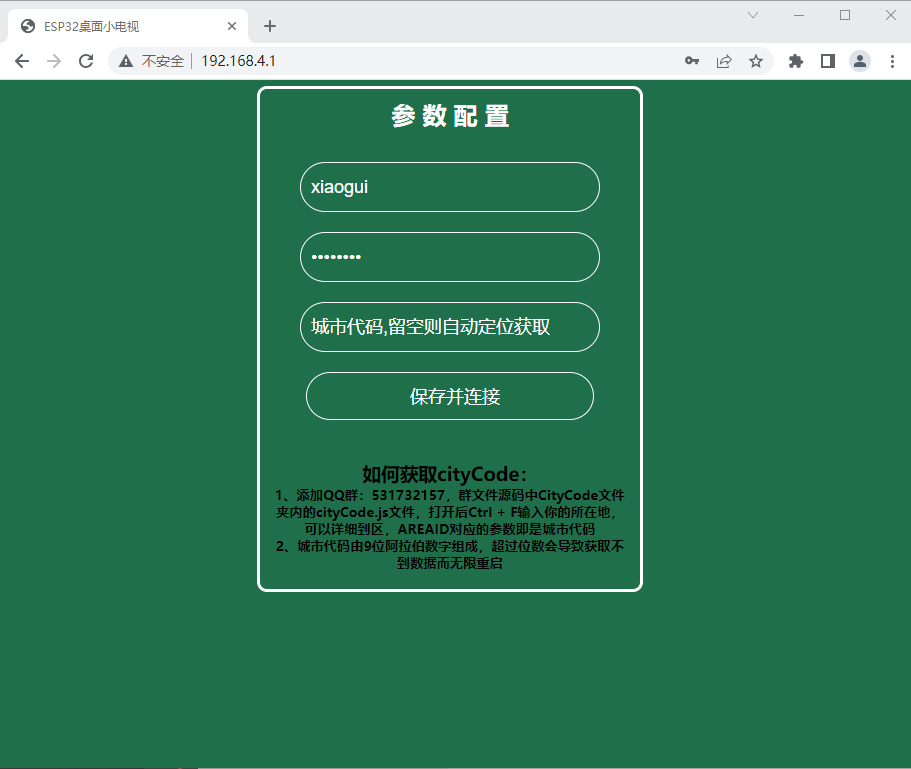

（9）浏览器地址栏输入：192.168.4.1，并回车。依次输入wifi名称和密码，点击“保存并连接”。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图8

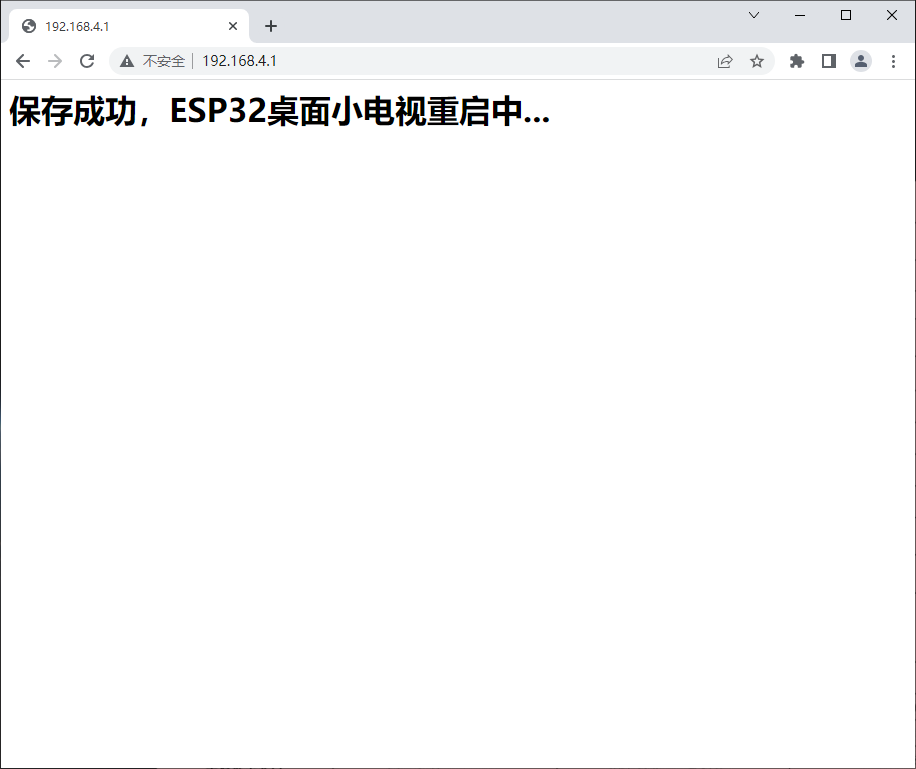

（10）重启，连接上wifi，即可看到桌面小电视界面。

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图9

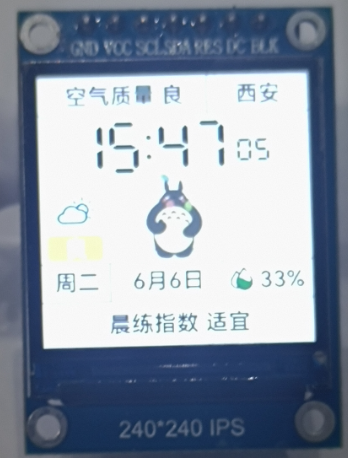

5 运行效果

ESP32桌面天气时钟小电视保姆级教程——基于Beetle ESP32-C3图10

6 相关资源

附件1：烧录工具
下载附件

flash_download_tool_3.9.3.rar

附件2：方案一固件及程序源码
下载附件

方案一.rar

附件3：方案二固件及程序源码
下载附件

方案二.rar
