小白手把手教你制作 “FireBeetle 2 ESP32 C6开发板”的屏幕+温湿度扩展板-1

1、“FireBeetle 2ESP32 C6”开发板资源初探

(1) 主控为160MHz的高性能RISC-V 32位处理器，支持Wi-Fi 6、Bluetooth 5等协议。
(2) 开发板含有PH2.0电池接口，可连接电池，开发板支持电池电量检测。(IO0: 电池电压检测引脚)

(3) 支持Type-C对锂电池进行充电，开发板预设锂电池充电指示灯(熄灭：未接入电源或已充满; 常亮：充电中; 闪烁：电池未接入)。

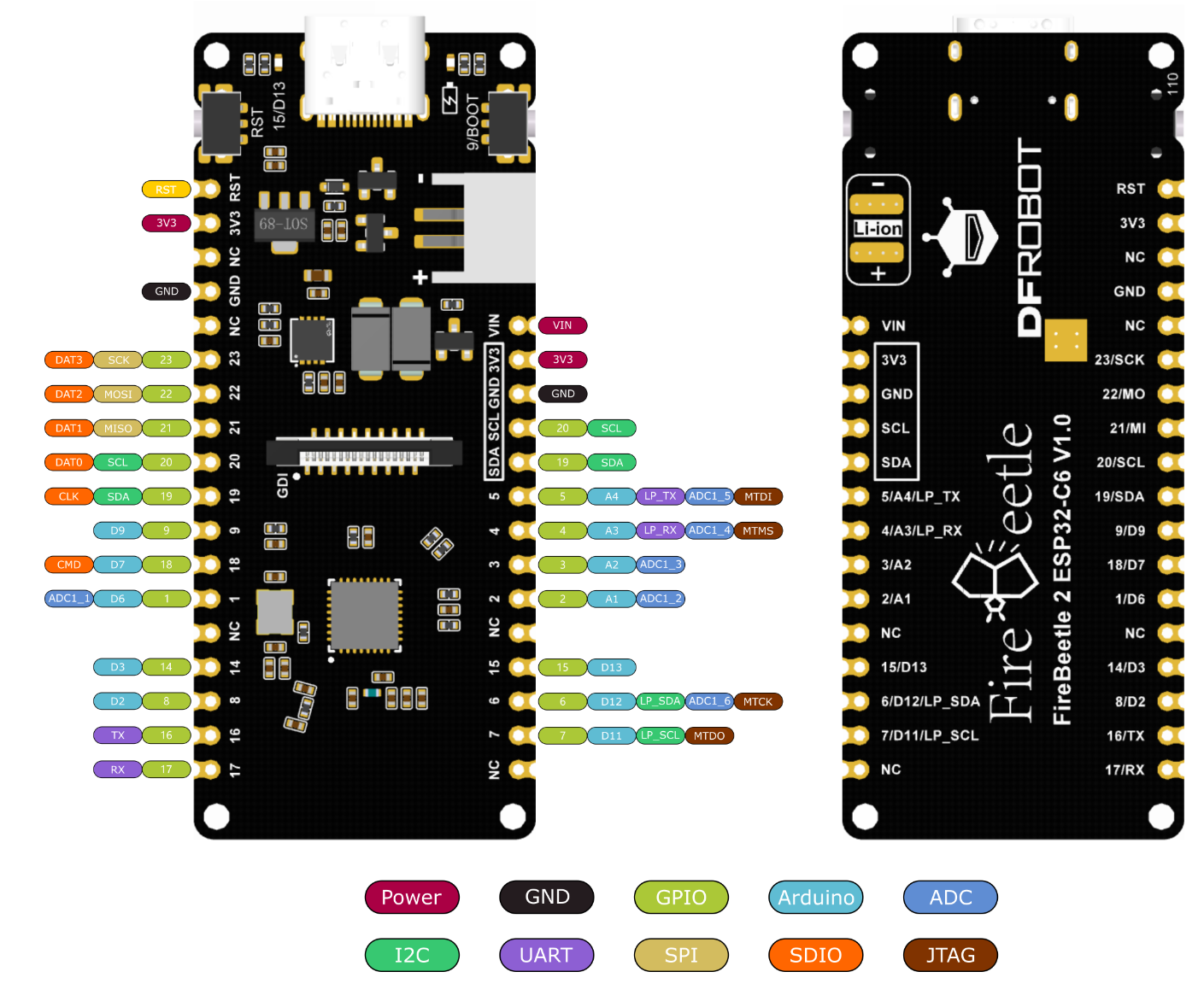

FireBeetle 2 ESP32 C6+小白手把手教你制作屏幕+温湿度扩展板 1图1

2、“屏幕+温湿度”扩展板所需元器件：

(1) 锂电池：150mAh，3.7V；尺寸：4x20x30mm，刚好可以在两列排针中间放下。

(2) 屏幕：0.96寸，ST7735 ips显示屏、80RGB*160、4线SPI接口

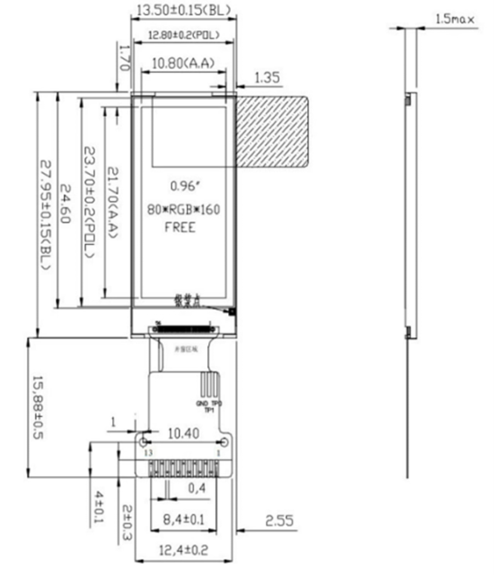

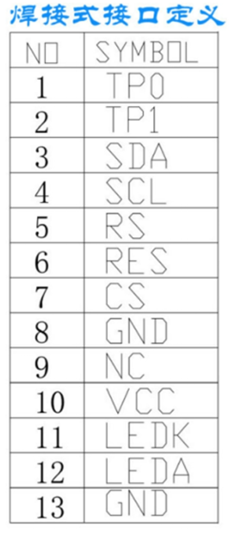

屏幕尺寸及引脚定义：

FireBeetle 2 ESP32 C6+小白手把手教你制作屏幕+温湿度扩展板 1图3

FireBeetle 2 ESP32 C6+小白手把手教你制作屏幕+温湿度扩展板 1图2

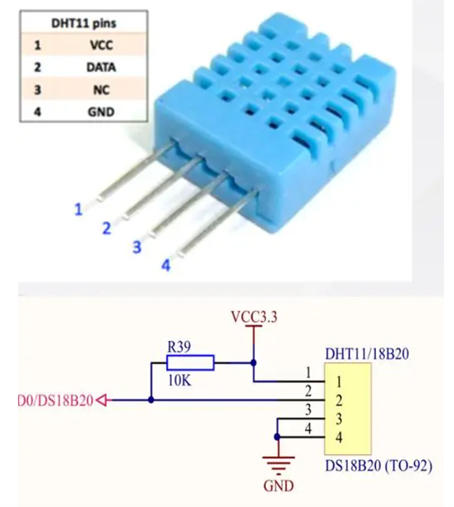

(3) 温湿度传感器：DHT11

FireBeetle 2 ESP32 C6+小白手把手教你制作屏幕+温湿度扩展板 1图4

(4) 排母20pin*2

(5) PH2.0 公头线*1

3、“屏幕+温湿度”扩展板原理图、PCB及实物图

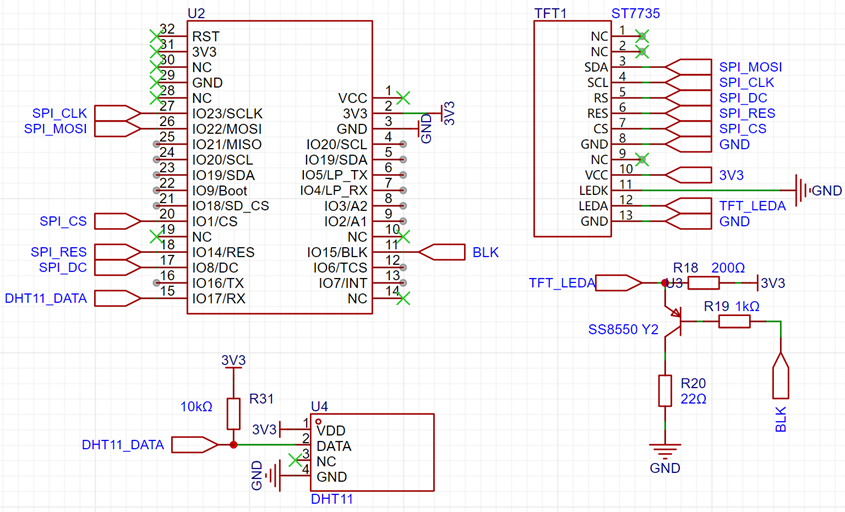

(1) 原理图：

FireBeetle 2 ESP32 C6+小白手把手教你制作屏幕+温湿度扩展板 1图5

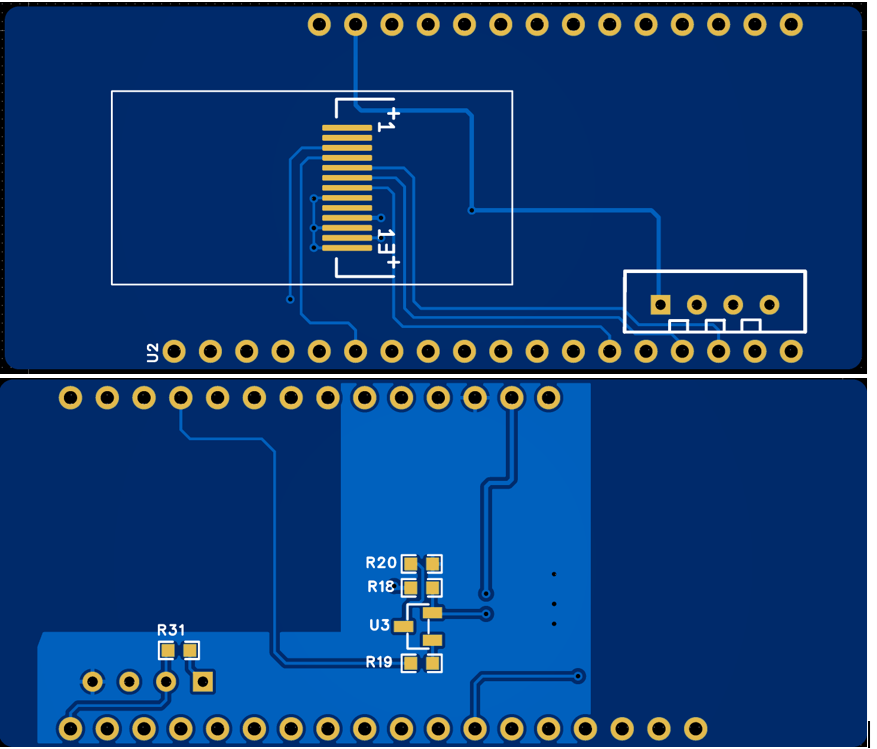

(2) PCB电路：

FireBeetle 2 ESP32 C6+小白手把手教你制作屏幕+温湿度扩展板 1图6

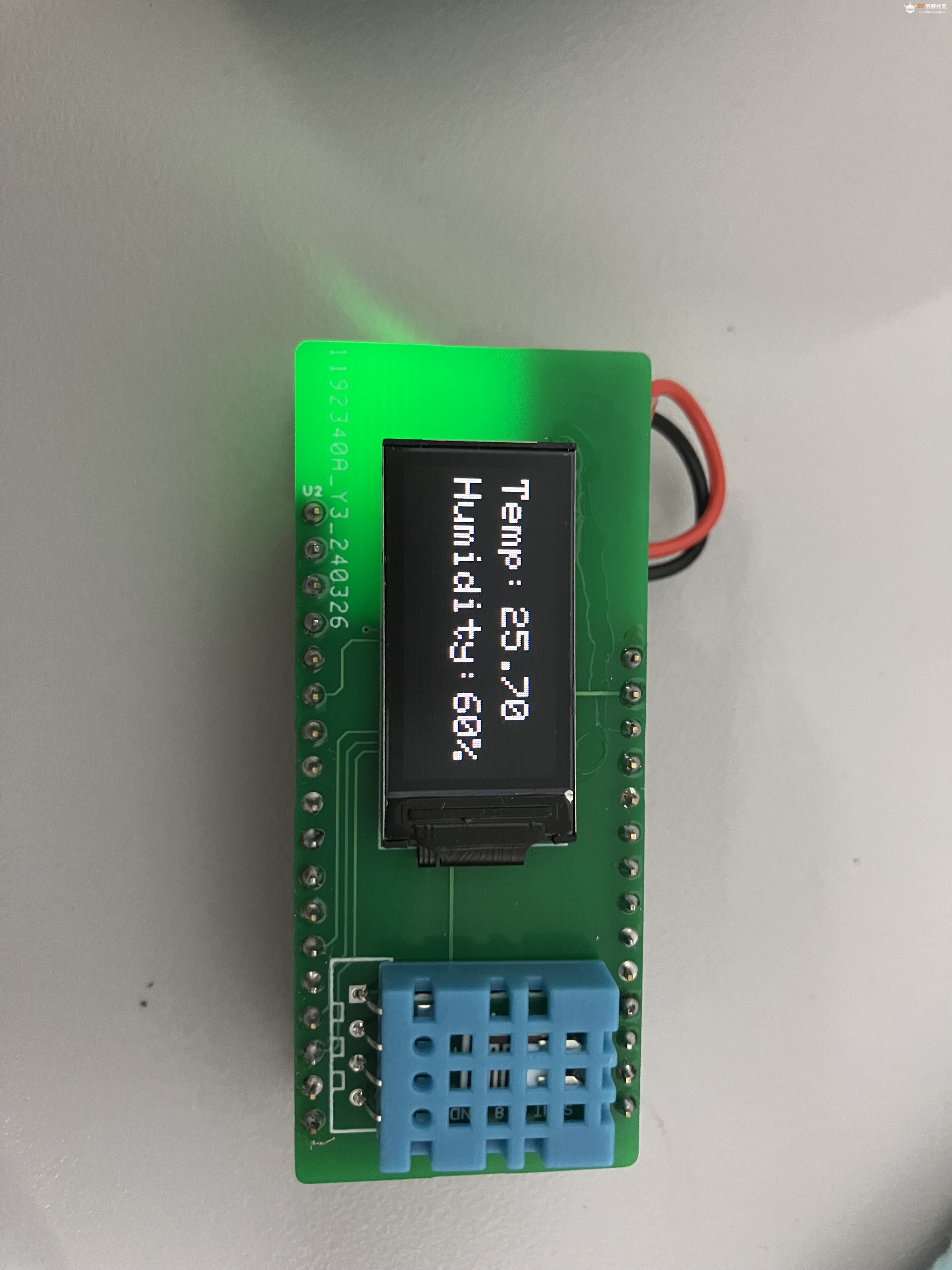

(3) 实物图：

FireBeetle 2 ESP32 C6+小白手把手教你制作屏幕+温湿度扩展板 1图8

FireBeetle 2 ESP32 C6+小白手把手教你制作屏幕+温湿度扩展板 1图7

4、参考链接：

https://wiki.dfrobot.com.cn/_SKU_DFR1075_FireBeetle_2_Board_ESP32_C6
https://wiki.dfrobot.com.cn/_SKU_DFR1075_FireBeetle_2_Board_ESP32_C6_Basic_Tutorial
https://wiki.dfrobot.com.cn/_SKU_DFR1075_FireBeetle_2_Board_ESP32_C6_Advanced_Tutorial
