🔥FireBeetle 2 ESP32 C6驱动i80接口LCD屏：轻松实现图形界面！

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；

2024-04-143030

5oliuLt0

UID: 26475

3文章

0粉丝

0获取喜欢

AI 快速预览详细

本文介绍了如何使用FireBeetle 2 ESP32 C6和Arduino驱动i80接口的LCD屏。首先，从GitHub下载LVGL V8.4软件包并解压到Arduino工程目录下的libraries文件夹。然后，进行一系列配置修改，如将lv_conf.h中的#if 0改为#if 1，并修改V_COLOR_DEPTH和LV_TICK_CUSTOM配置。最后，添加i80（ST7789）的驱动代码，并进行最终验证。解决了刷新速度慢和花屏的问题，适用于需要图形界面的项目。

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图1

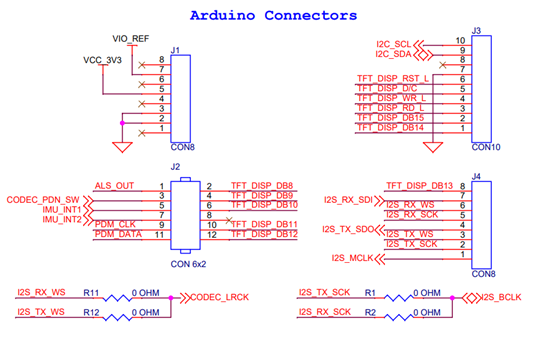

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图2

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图3

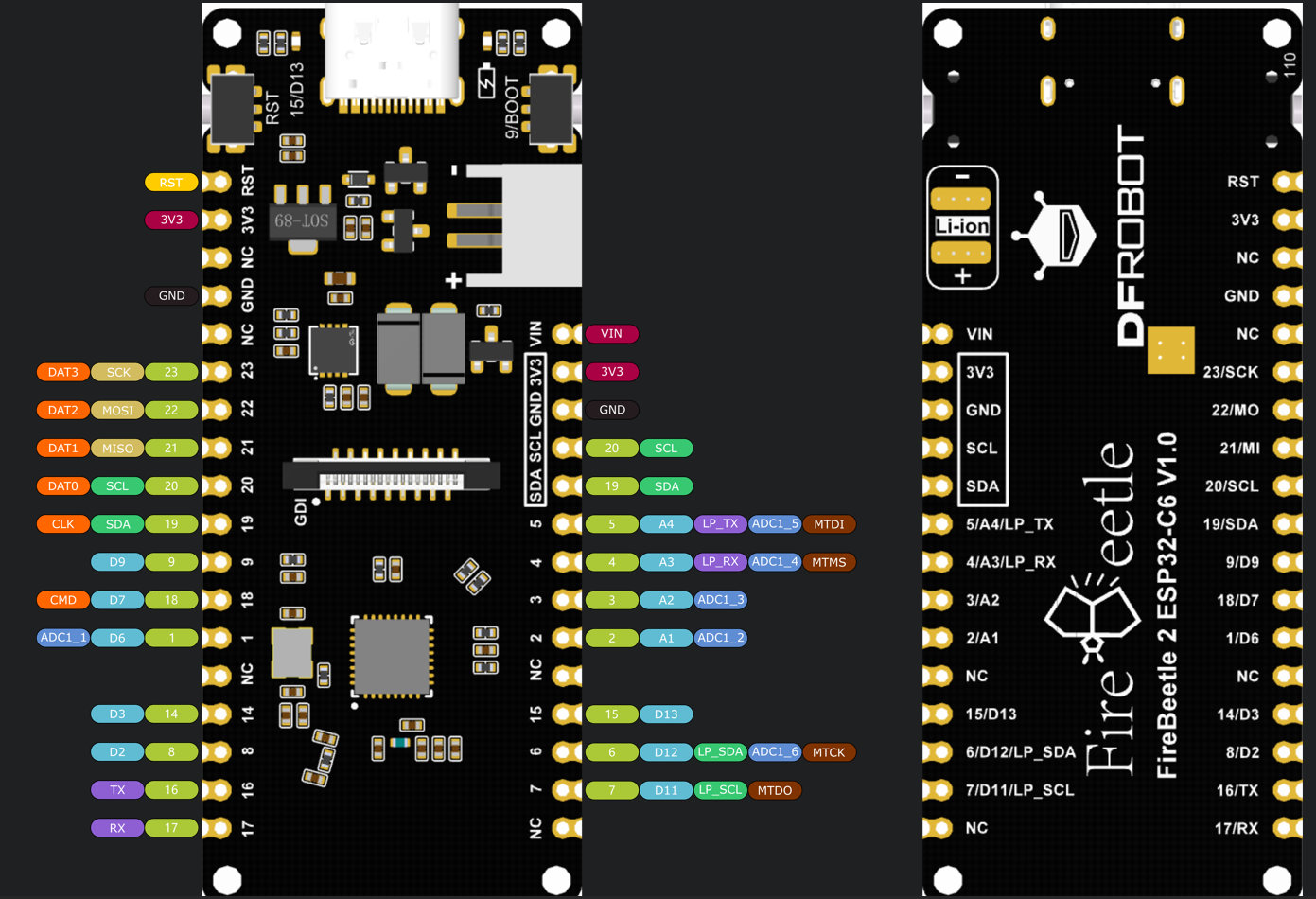

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图4

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图5

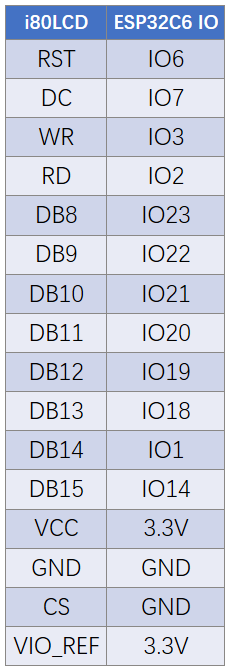

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图6

四、软件移植：

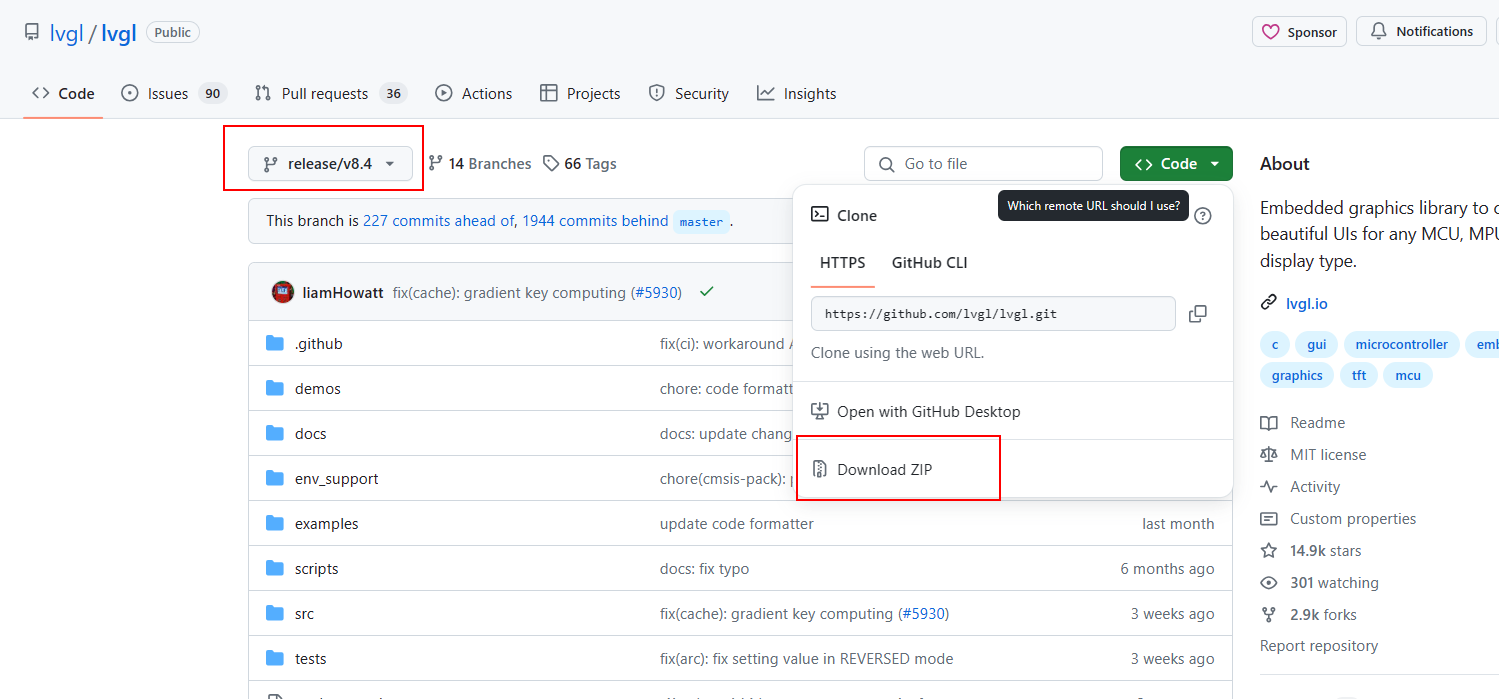

1、在Github：GitHub - lvgl/lvgl: Embedded graphics library to create beautiful UIs for any MCU, MPU and display type. 下载LVGL V8.x 软件包；
会得到lvgl-release-v8.4.zip 软件包；

选择V8.4 版本(V9.0 版本现在移植的还有问题)
Download 选择下载

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图7

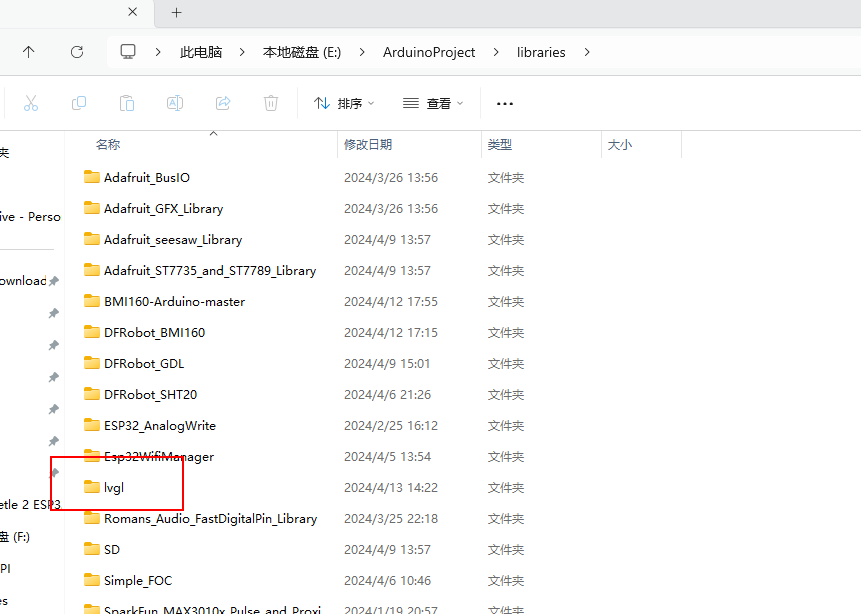

2、将lvgl-release-v8.4.zip 解压到Arduino 工程目录下的libraries, 并且重命名为lvgl；
FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图8

3、参考lvgl Arduino 教程进行移植；Arduino — LVGL documentation

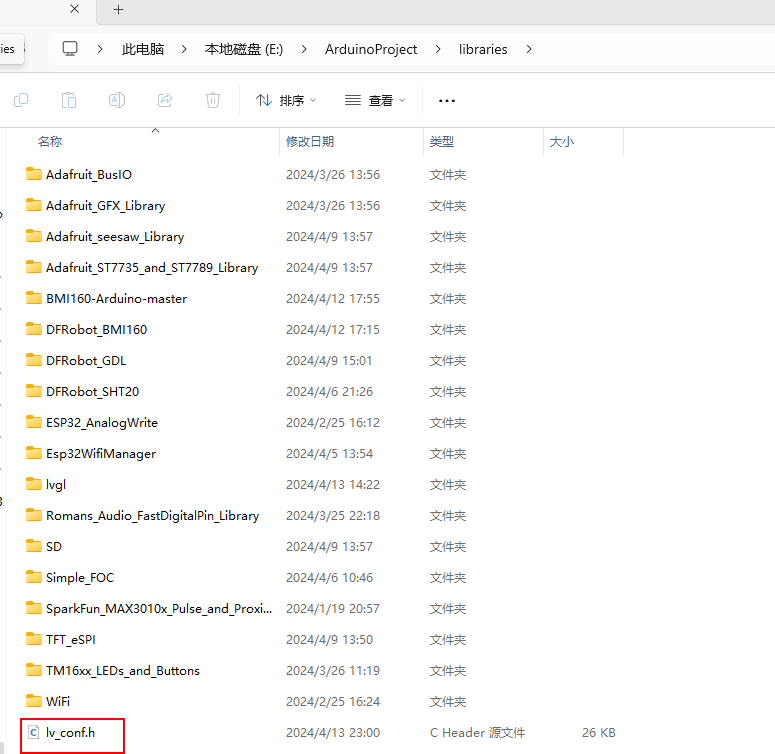

4、将lv_conf_template.h 复制到与lvgl 同目录下的文件夹下，并改名为lv_conf.h
FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图9

FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图9

5、修改lv_conf.h 配置;
l 修改#if 0 为#if 1
FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图10

l 修改V_COLOR_DEPTH
FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图11

l 修改#define LV_TICK_CUSTOM 0 为#define LV_TICK_CUSTOM 1
FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图12

需要显示demo 则需要打开如下宏定义；
FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图13

6、修改Arduino文件;
            在E:\ArduinoProject\libraries\lvgl\examples\arduino\LVGL_Arduino 路径下lvgl 提供了Arduino 的模板文件LVGL_Arduino.ino，需要相应的代码；
                     § 需要测试lvgl demo 例子，因此需要将examples 和demos 复制到src 文件下；
                     § 在Arduino 中包含头文件；

                     #include "demos/lv_demos.h"
#include "examples/lv_examples.h"

7、添加i80（ST7789）的驱动代码；
FireBeetle 2 ESP32 C6 Arduino 驱动 i80 接口LCD 屏；图14
