室内空气质量监测仪

项目简介：

        一款基于开源硬件行空板K10搭建的室内空气质量监测装置，通过ENS160空气质量传感器（检测TVOC、CO2及AQI五档空气质量指数）实时监测室内空气质量，外接DHT11温湿度传感器为ENS160读数提供准确校正，并通过 EasyIoT 物联网平台将数据上传，使用微信小程序随时随地远程查看与交互。外壳采用激光切割椴木板设计，让科技与生活美学相结合。

一、项目背景与创意来源

        室内空气质量直接影响睡眠质量与身体健康。卧室是我们每天停留时间最长的空间，但TVOC、CO2浓度以及温湿度等数据的变化常常被忽视。市面上专业的空气质量监测设备价格较高，且缺少个性化与可定制性。

        本项目用开源硬件自己动手制作一款低成本、可定制、高颜值、可远程查看的卧室空气质量监测仪，既能随时了解睡眠环境的空气状况，又能把它作为一件融入家居的科技装置，并完整开源制作过程供社区爱好者复现与改进。

二、功能设计

系统工作流程：
        DHT11提供温湿度校正输入 + 空气质量传感器采集数据（含校正） → 行空板K10处理并在本地屏幕显示 → 每10分钟通过Wi-Fi将数据上传至EasyIoT平台 → 微信小程序远程查看与交互

为什么需要外接DHT11温湿度传感器：
        行空板K10主板自带的温湿度传感器会受主板自身发热影响，因此本项目外接DHT11温湿度传感器获得更准确的温湿度数据，并直接在空气质量传感器读数时作为校正输入，让空气质量监测结果更准确可靠。

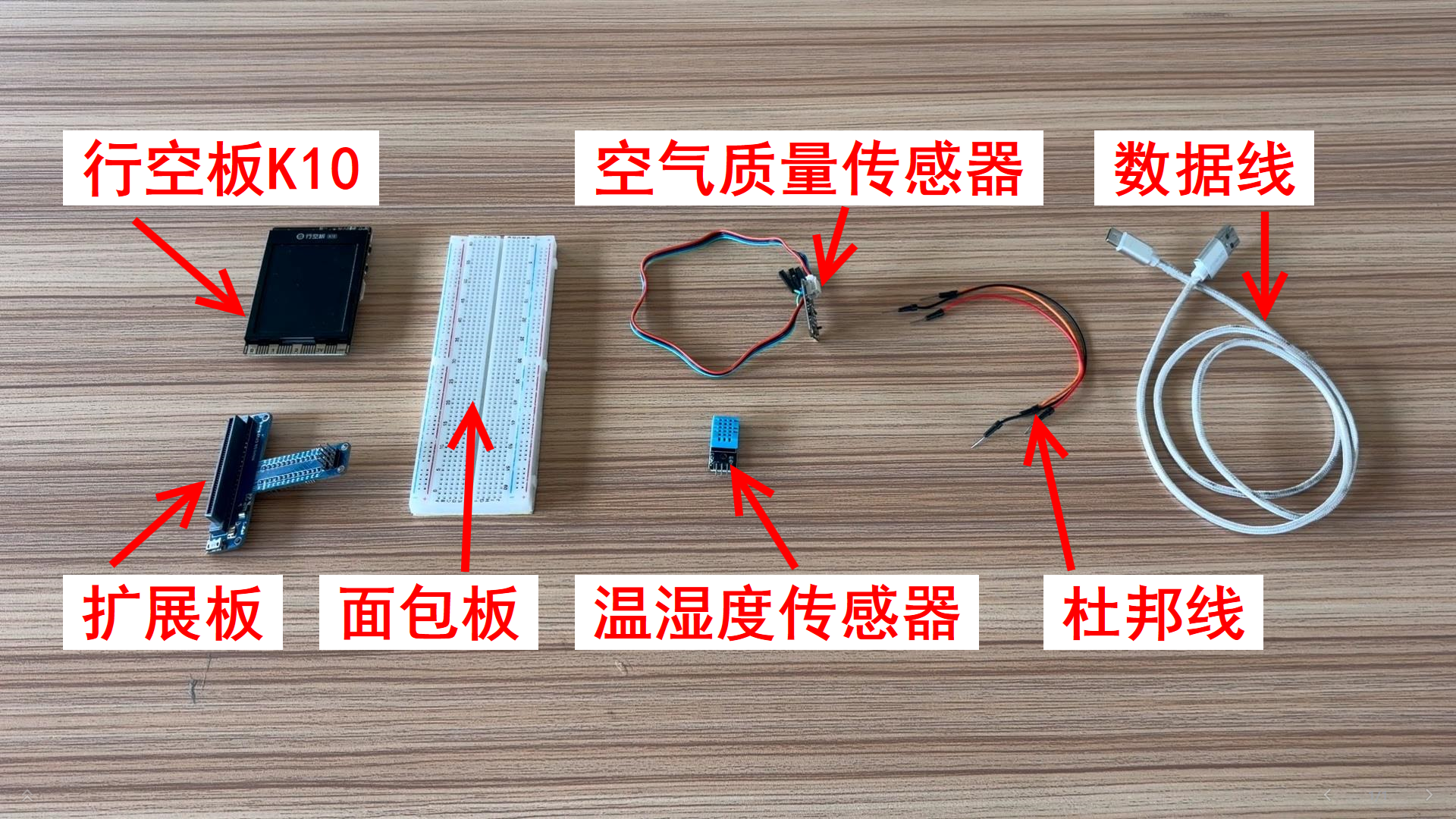

三、硬件器材清单

制作用软件：LaserMaker（激光切割外壳设计）、Mind+（行空板K10图形化编程）、EasyIoT微信小程序（物联网平台远程查看与交互）。

四、制作过程（五步完成）

步骤一：需求分析与方案设计

        明确需要监测的环境参数（TVOC、CO2、空气质量指数、温湿度），规划"感知层（传感器）— 控制层（行空板K10）— 交互层（本地屏幕）— 云平台（EasyIoT物联网）"的整体架构。

步骤二：外壳结构设计与激光切割

        使用LaserMaker软件设计卧室监测仪的盒子外壳结构，在激光切割软件中完成排版，采用椴木板进行切割、组装，让作品既美观又稳固。

步骤三：硬件电路搭建与调试

        将行空板K10、ENS160空气质量传感器、DHT11温湿度传感器按设计用杜邦线连接起来，逐个调试每个传感器，确保TVOC、二氧化碳、空气质量指数等数据读取准确，并确认DHT11能正常提供温湿度校正输入，各模块工作正常。

步骤四：程序编写与功能实现（含物联网）

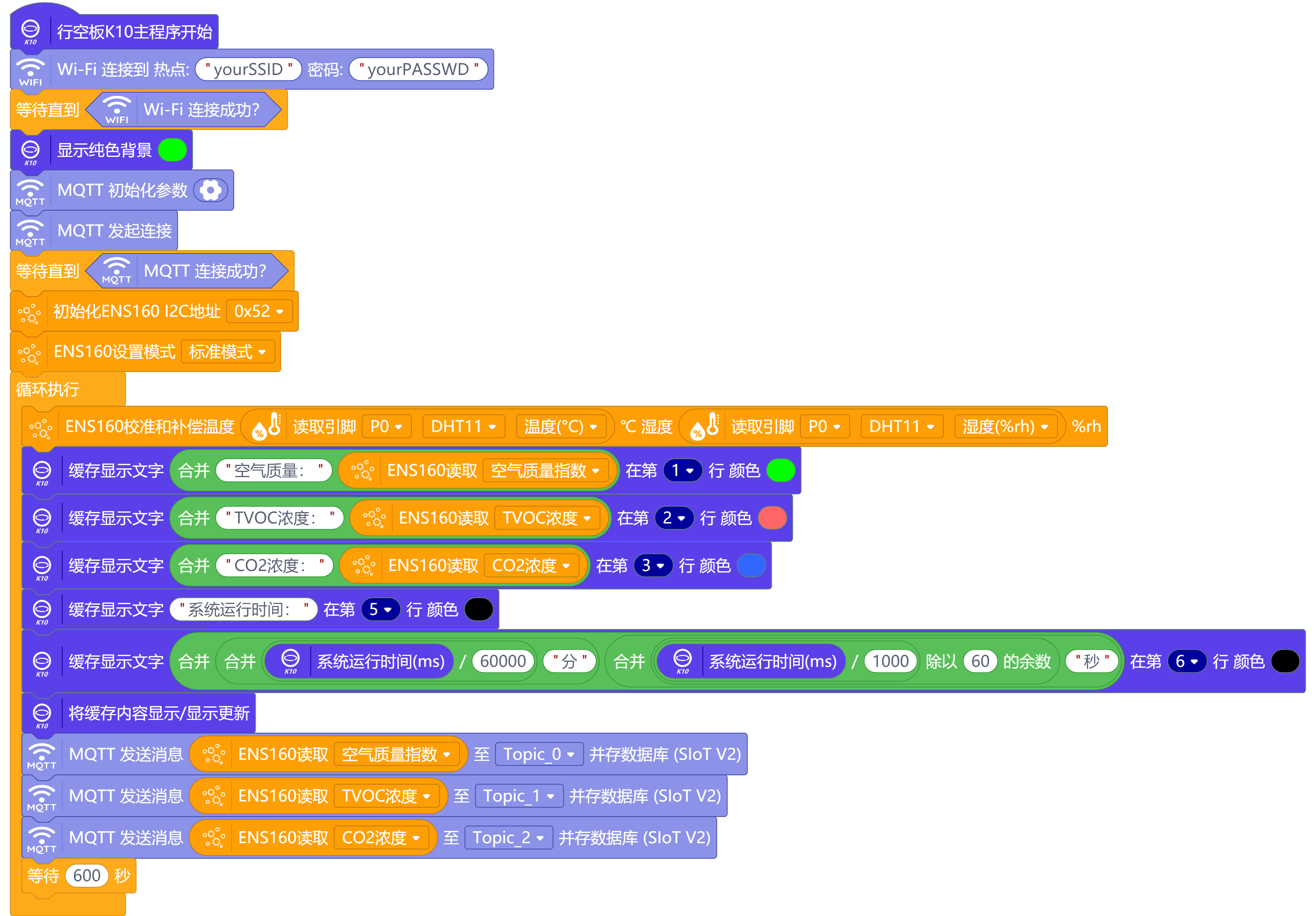

        使用Mind+图形化编程软件编写程序：

1. 数据采集、校正与本地显示：读取DHT11温湿度数据作为校正输入，在空气质量传感器读数时放入进行校正，得到更准确的空气质量数据，随后同步显示在行空板K10的本地屏幕上；
2. 物联网定时上报：通过Wi-Fi连接网络，每10分钟将采集并校正后的数据上传至EasyIoT平台的对应主题，实现环境数据的定时远程上报。

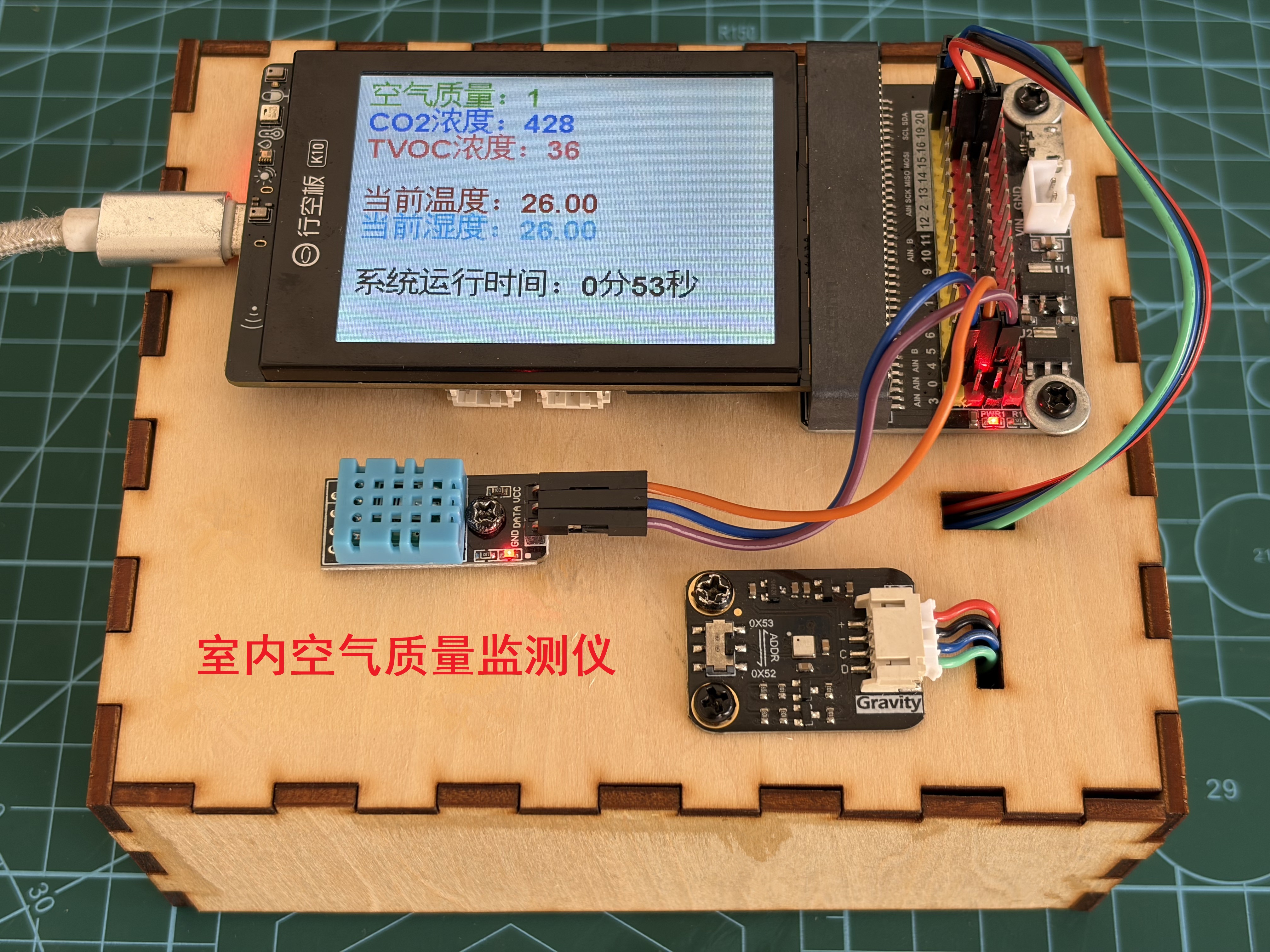

步骤五：系统集成、测试与外观优化

        将所有硬件安装进激光切割的椴木板盒子内，整理固定线材，进行全系统功能测试：验证本地显示是否流畅、数据是否按每10分钟稳定上报、微信小程序能否正常查看与交互，并对作品进行外观美化。

五、创新与特点

1. 真实生活需求：聚焦卧室睡眠环境这一高频真实场景，让科技直接服务于日常生活。
2. 规避主板发热误差：外接DHT11温湿度传感器提供准确校正，规避行空板K10主板发热导致的读数偏差，让监测更精准，且无需额外编写校正公式。

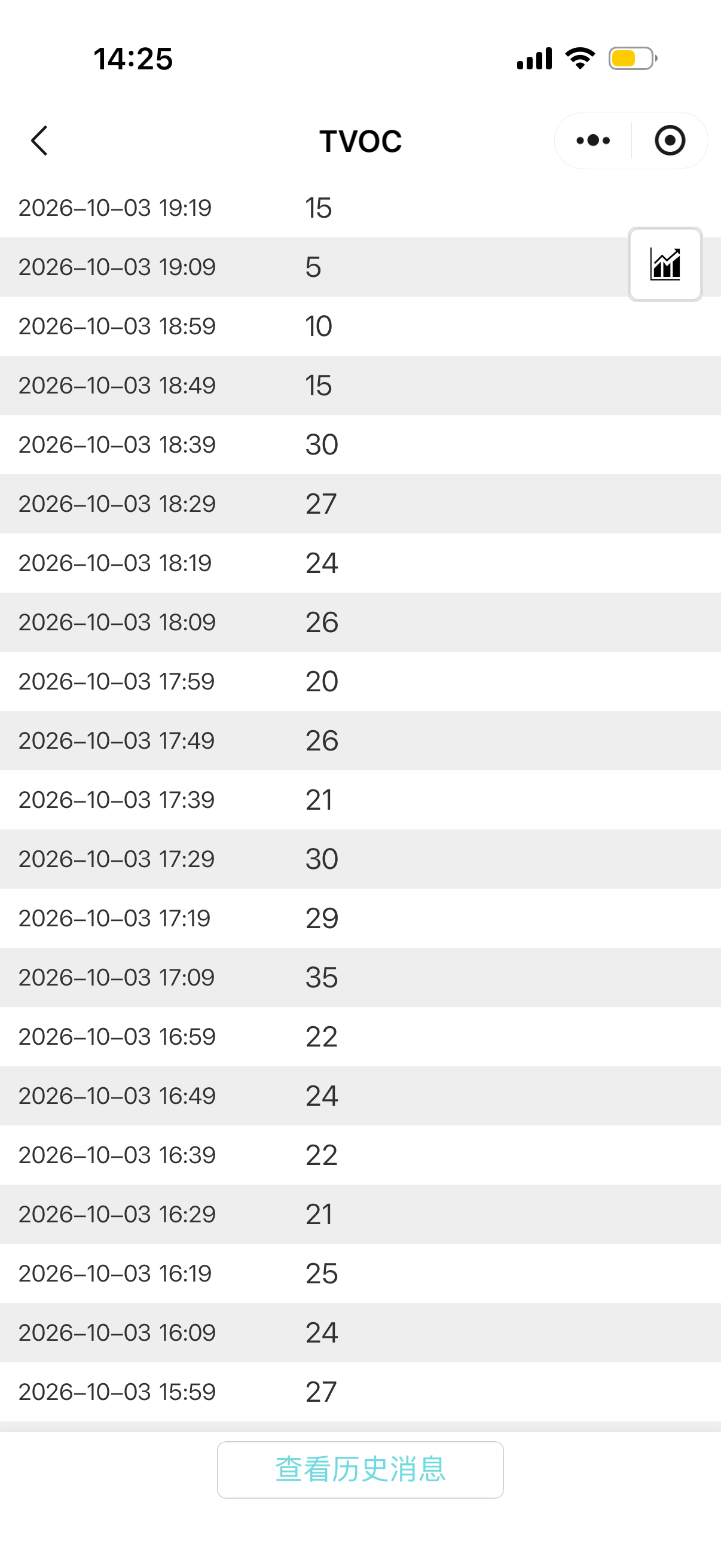

3. 物联网远程查看与交互：利用行空板K10的物联网功能，通过EasyIoT平台将数据上传，使用微信小程序随时随地远程查看卧室空气状况，并可交互，实现"现场+远程"双通道监控。
4. 定时高效上报：设备每10分钟定时上报一次数据，兼顾数据连续性与服务器压力。
5. 开源可复现：完整开源硬件清单、程序与外壳设计，社区爱好者可自由复刻与改进。
6. 高颜值结构：通过激光切割椴木板设计精致外壳，将科技与家居美学结合。

六、结语与展望

        本项目从卧室空气质量这一真实痛点出发，完成了从方案设计、结构制作、硬件搭建、编程调试到物联网远程监测的完整开源硬件项目闭环。未来可以进一步拓展，例如增加异味识别、数据异常主动提醒（微信推送）、历史趋势分析等功能，让卧室空气质量监测更加全面智能。
