桌面天气时钟工作站MultiHub经典OLED版

一个基于ESP32C3的桌面天气时钟工作站经典OLED版，更高级的功能加在了全能版中，全能版将会长期维护，点击链接 跳转查看"Multihub全能版"硬件开源文章

另外，本作品更低制造成本的LCD便携全能版正在适配中~感兴趣的话可以关注一下

观看成品操作演示视频请点击跳转

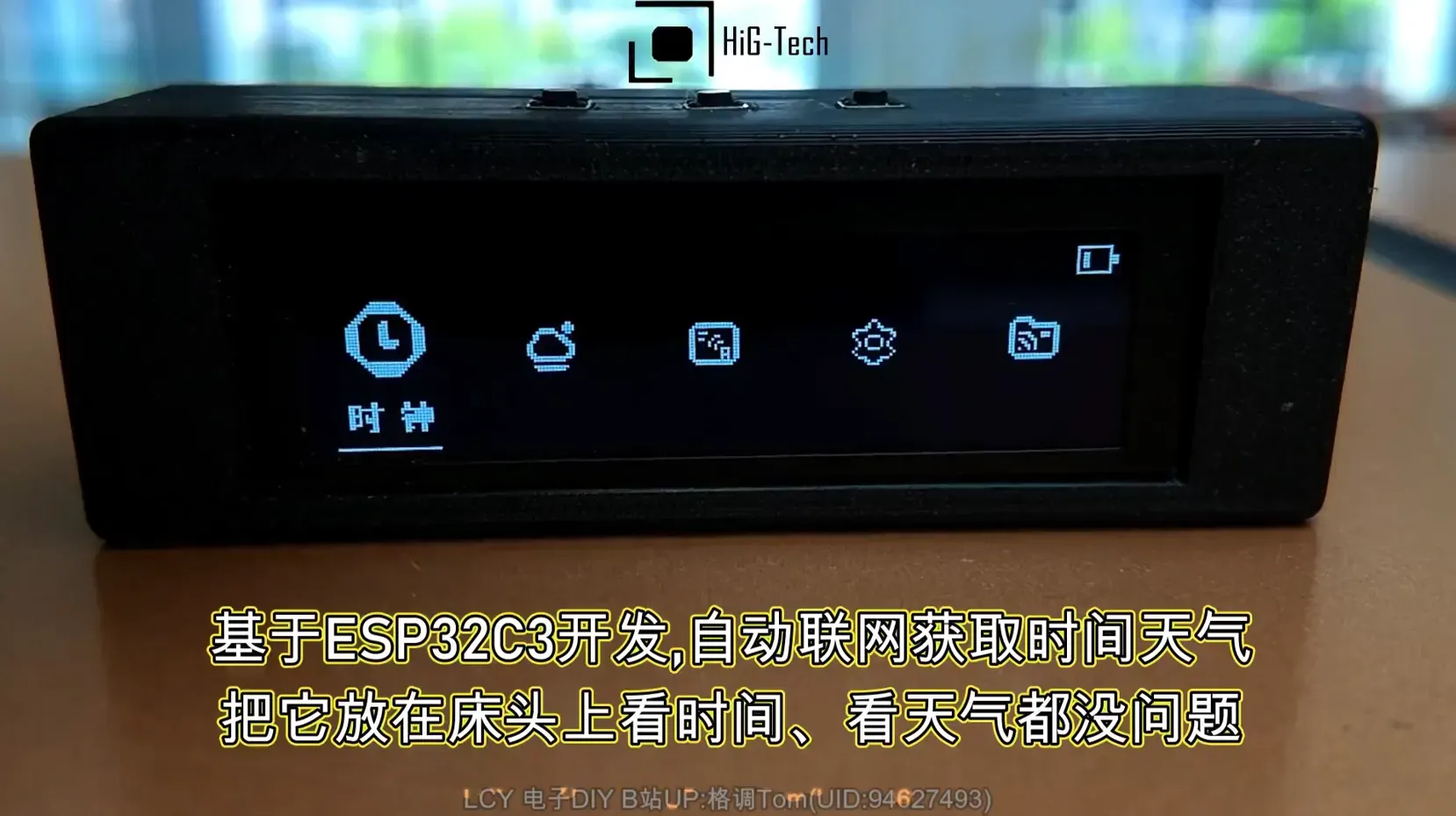

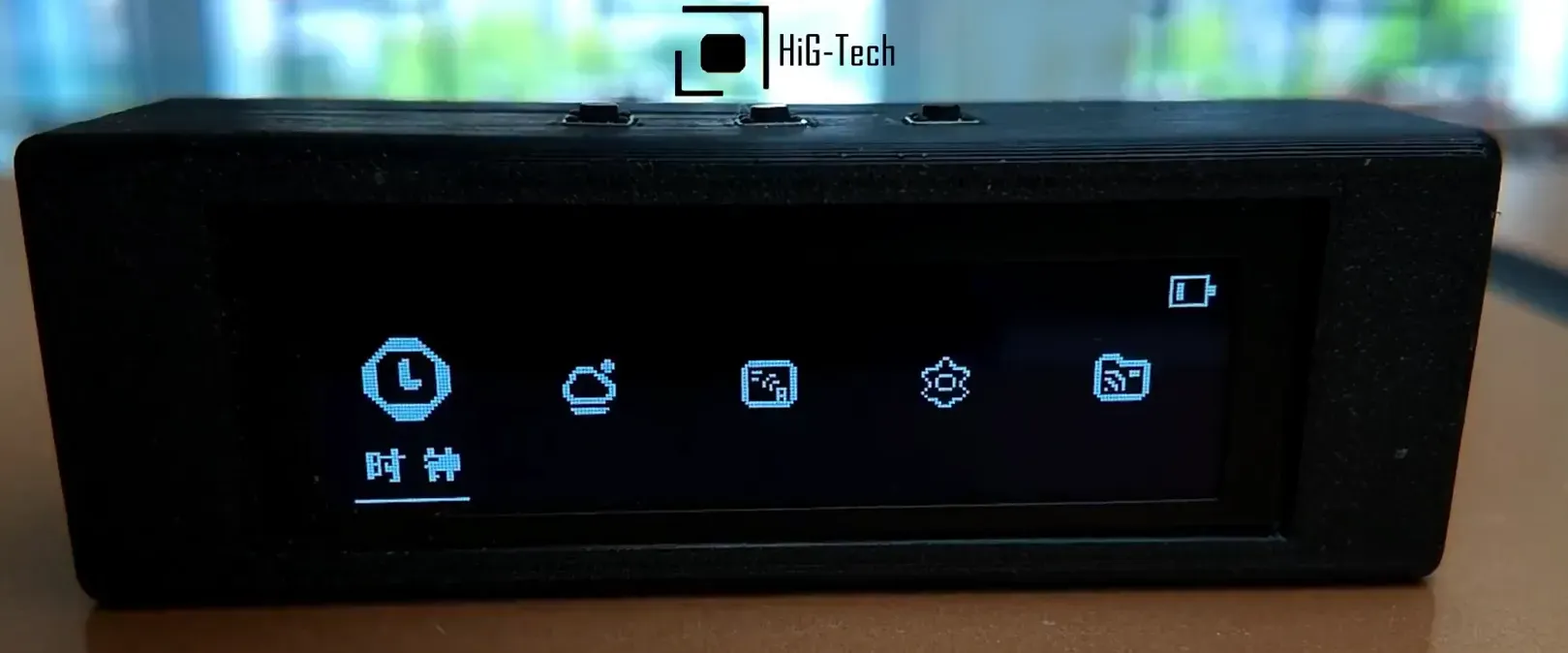

开机后进入主页，多功能选择界面

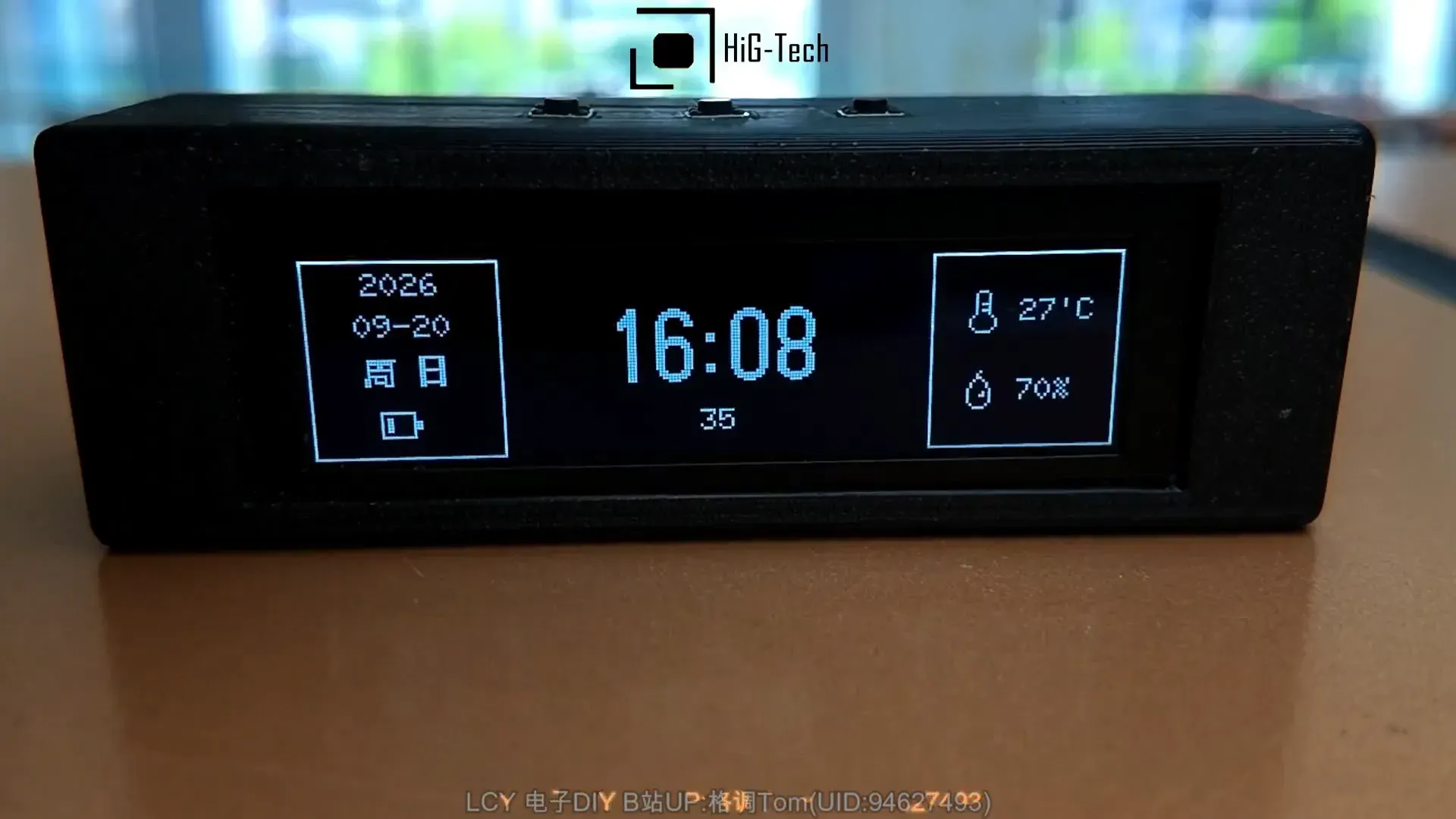

第一个：Wifi时钟模式，展示除天气外的所有数据，无需心知天气api密钥也可以使用

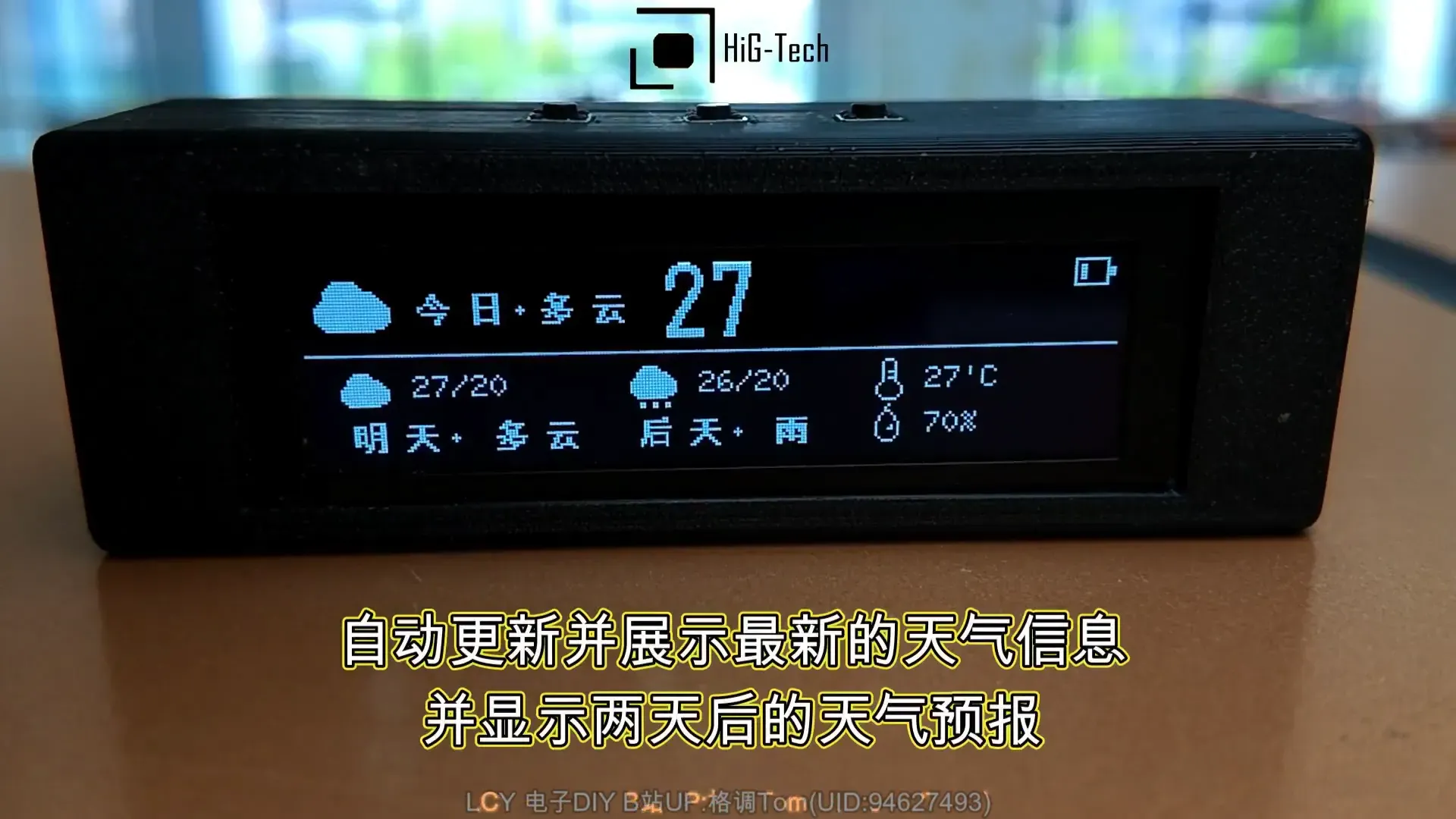

第二个：天气模式，今日实时天气+未来两天天气预报。需要自行注册免费的心知天气api密钥即可使用

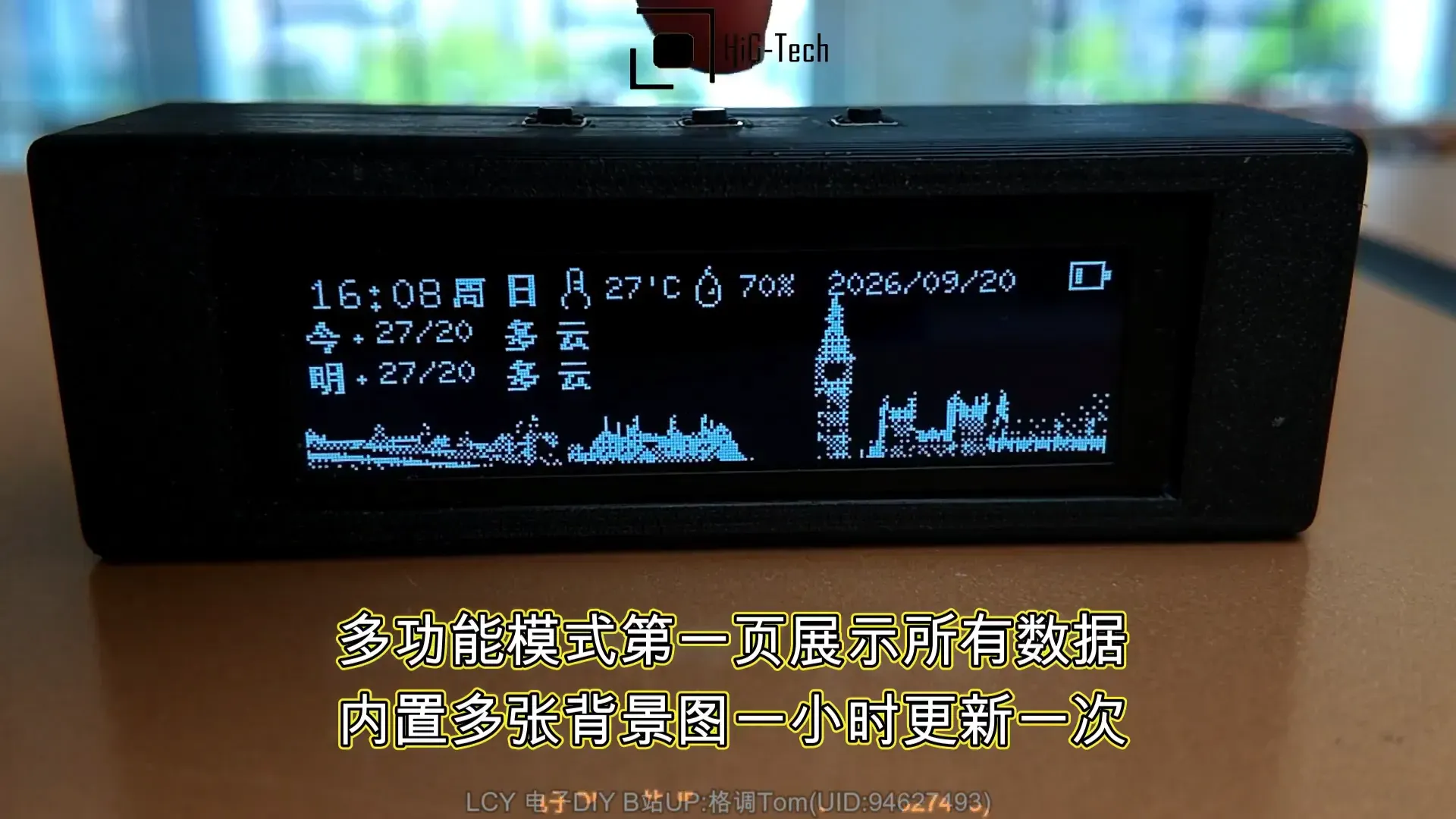

第三个：多合一显示模式

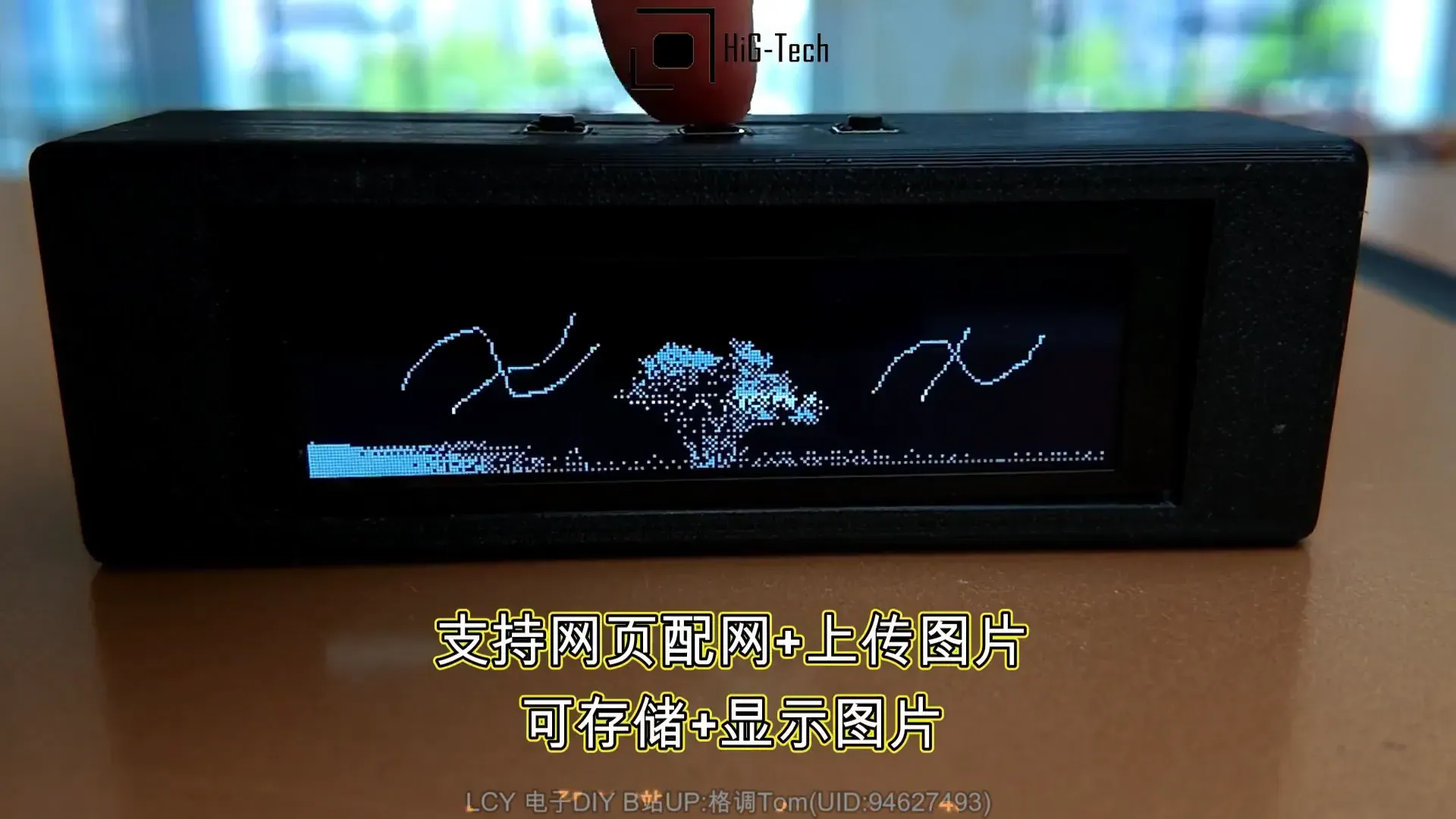

第四个：图片上传+显示功能

进入图片模式后，用户可选择上传更新图片或者直接显示上次已经上传的图片

为了更方便将已有的图片转换为MultiHub可显示的二值化图片，可以下载附件中的“MultiHub图片二值化抖动工具”将图片进行二值化处理，处理过后用图片工具将文件保存为“单色bmp”文件，上传到MultiHub中即可显示

目前支持存储并解析256x64分辨率的单色BMP图片文件，文件系统可用空间1.2MB左右

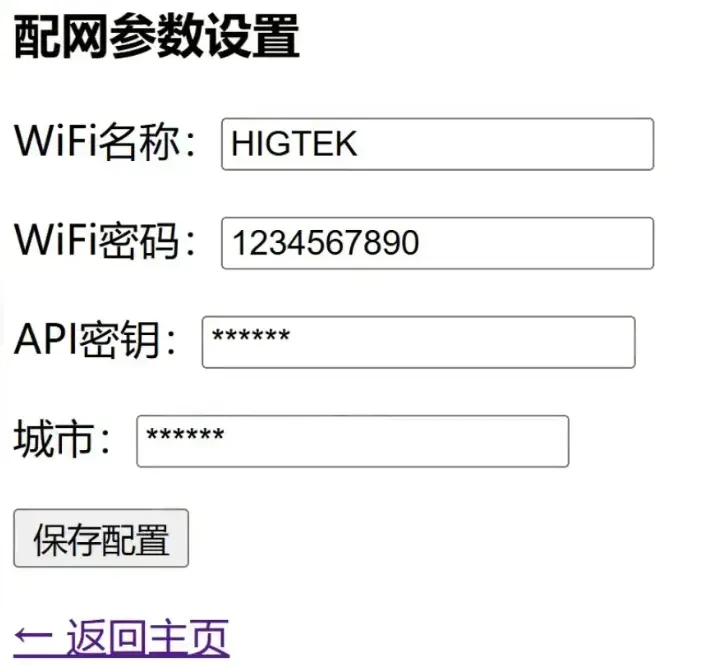

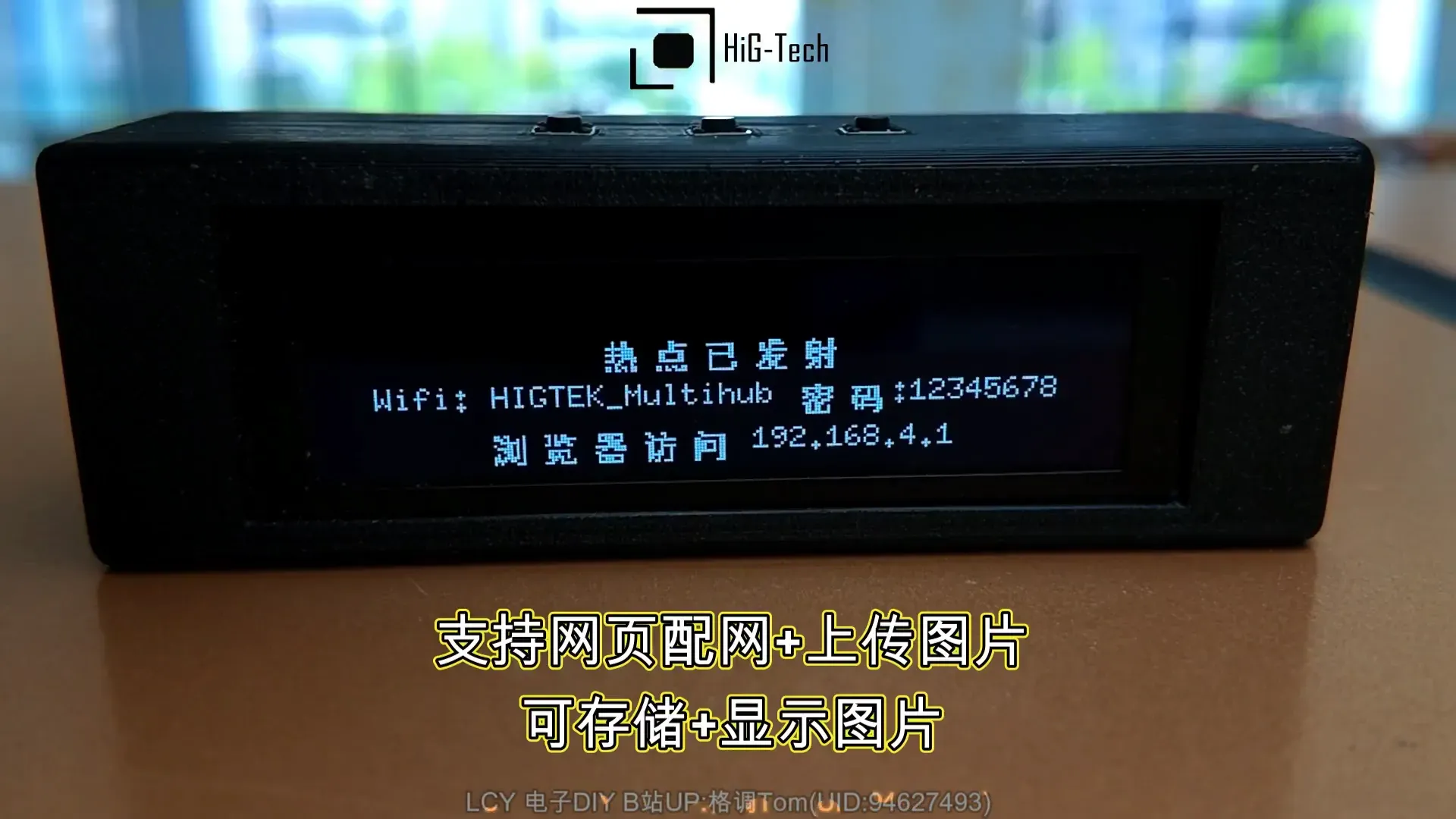

首次开机使用需要配网wifi和输入心知天气的api密钥+城市，已将配网入口和文件上传入口整合到一起，手机和电脑均可操作

单片机IO口分配概览

DHT11-IO18
按键左-IO2
确认键-IO3
按键左-IO1

电池ADC分压-IO0
OLED屏幕：SCK-IO5、 SDI(MOSI)-IO4、 DC-IO6、 RES-IO7、 CS-IO10

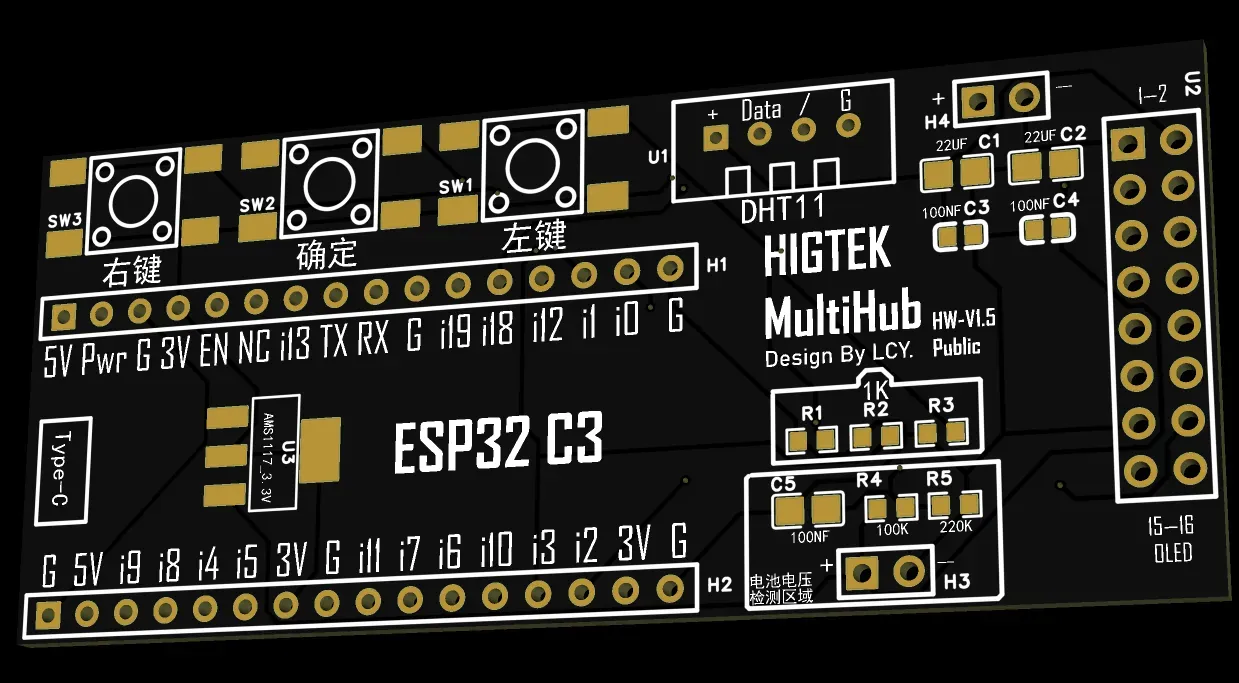

硬件PCB设计

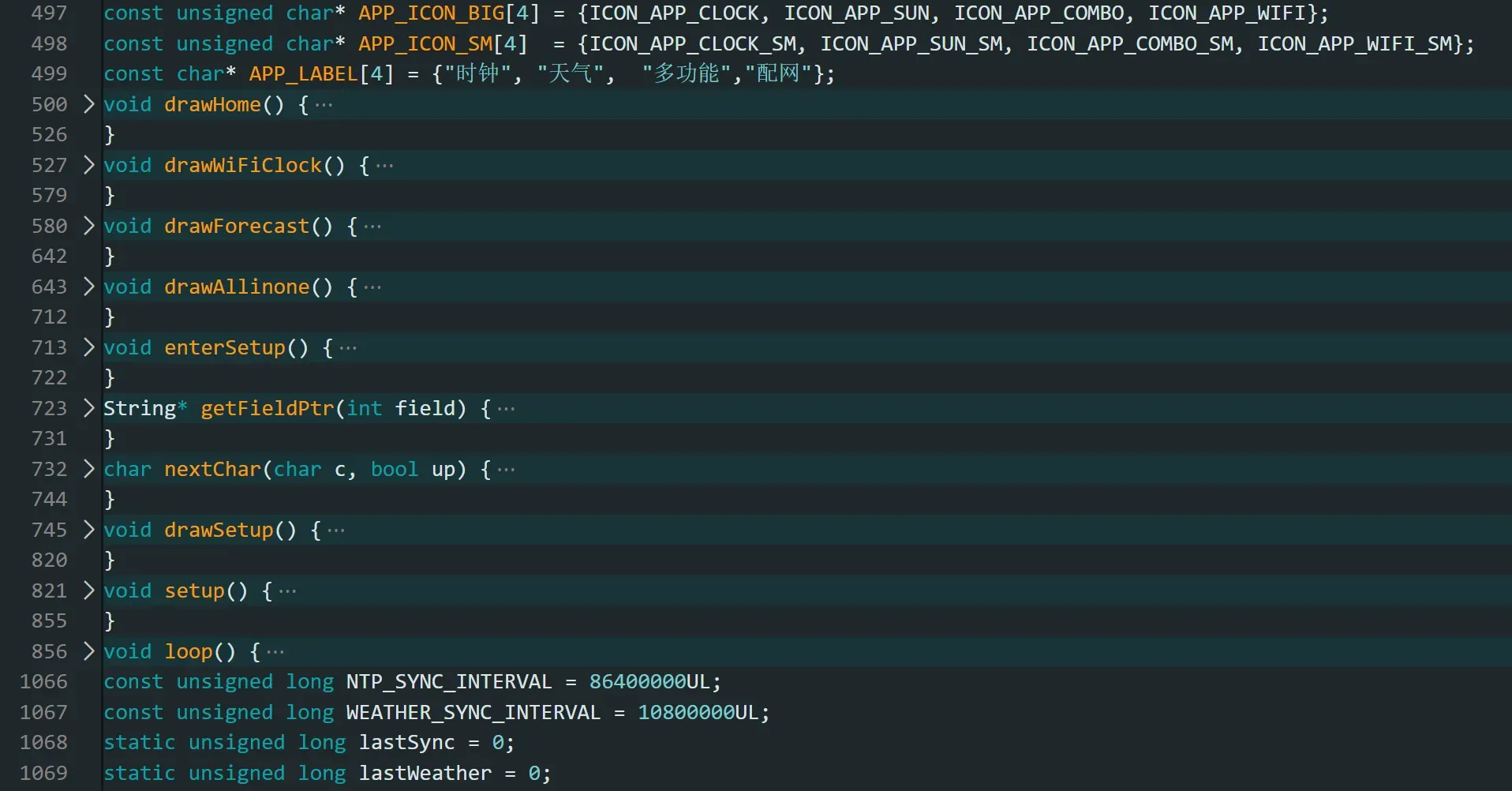

程序大体结构：

固件迭代日志：

1.0.0完整实现了功能
1.0.1更换自制图标，修复了一些问题
1.0.2不接电池的情况下电池图标不渲染
1.0.3进入到前三个模式后，按左减小OLED亮度，按右增加OLED亮度，在主界面3分钟无操作自动灭屏。更新自动对时自动对天气
1.0.4修复了断网情况下的天气过期问题，修复了天气显示不正确的问题
1.0.5修复UI问题
1.0.6更新了背景图、增加UI细节
1.0.7增加了dht11温湿度传感器显示
1.0.8增加了littleFS支持图片上传显示
1.0.9将配网模式托管到了本地网页

—————————————————————————————————————————————————————

复刻：

硬件部分：

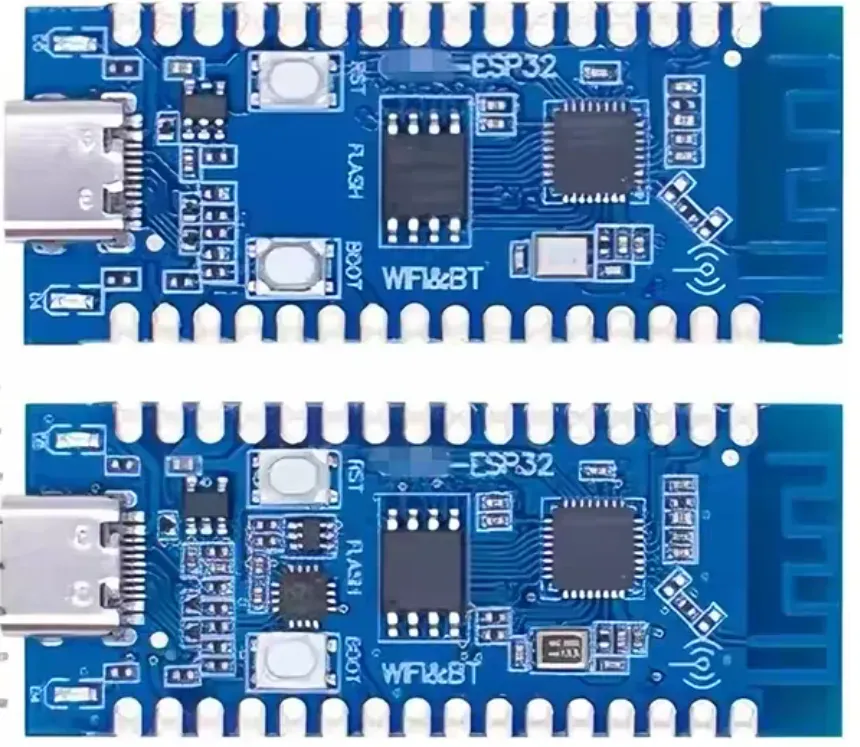

1.使用这种ESP32C3开发板作为核心板，注意要买下面带从串口芯片的版本，方便烧录固件和串口调试，注意检查引脚IO是否与PCB一致

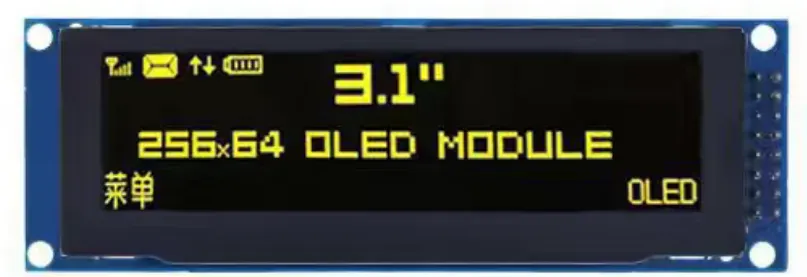

2.购买OLED屏幕，驱动芯片为SSD1322，尺寸3.12寸，屏幕颜色根据自己的喜好选择

3.一些贴片电阻、电容

4.DHT11温湿度传感器建议买进口版本，可有效提高测量准确度，自行选择

5.打算使用高于4.2V供电的朋友，R4、R5、C5无需在电路板上焊接，焊接一个AMS1117-3.3给esp32c3核心板以及外设供电，不过AMS1117目前已知电压低于3.8V时可能会导致ESP32C3意外重启。后续版本的PCB将会优化锂电池供电方面的问题，并且目前的V1.0.9程序没做电池优化，虽然有电池电量指示，但仍暂不建议接锂电池运行

6.准备3个6mmx6mm贴片按键

7.焊接工具自备

8.3D打印的外壳

软件部分：

本项目提供完整功能的免费的固件供大家研究学习个人复刻使用，请勿用于商业用途

请在群内获取最新版本的固件

烧录固件的方法如下：

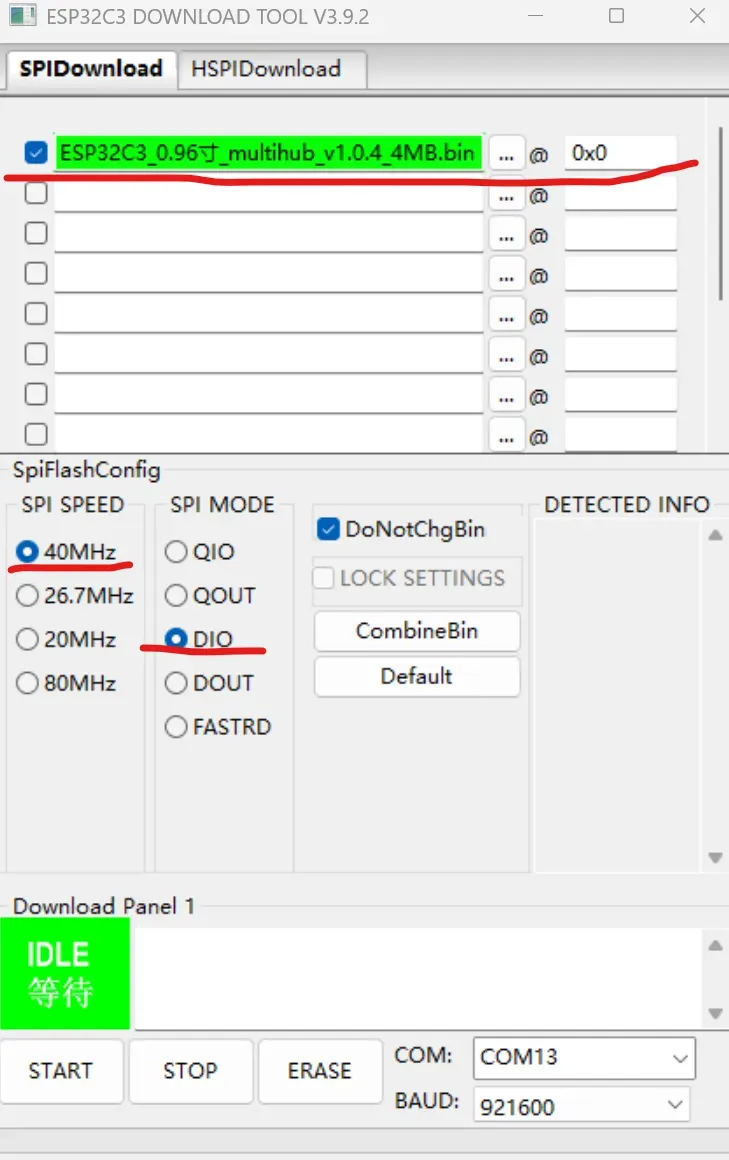

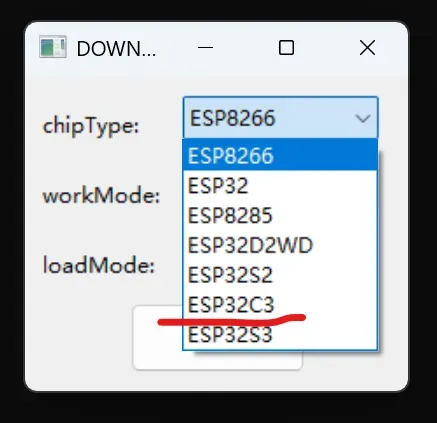

1.打开乐鑫官方的donload tool V3.9.2

选择ESP32C3

2.按照图片选择好

注意COM：选择自己板子的对应COM口

3.先点击擦除(ERASE),再点击开始(START)

4.等待进度条跑完，就可以拔下来，直接插电开机了

本项目天气数据由心知天气提供，查看/管理api密钥详见https://docs.seniverse.com/api/start/key.html

—————————————————————————————————————————————————————

关于未来的作品开发计划

—————————————————————————————————————————————————————

关于开源协议

为鼓励电子爱好者复刻，相关制造资料和固件已放出。

获取最新版本的固件、已发布的内容如有疑问，欢迎讨论！加入群：238387324、608746635

—————————————————————————————————————————————————————

如果你有更好的功能建议，可以写到这个文档里：

HIGTEK_MultiHub功能列表 https://docs.qq.com/sheet/DV3R2UEFVS0dJVVBR
