【行空板M10 + Xbox手柄】旋转发射平台——激光切割亚克力版

一、项目简介

这是一个用行空板M10 + Xbox蓝牙手柄控制的旋转发射平台。手柄左摇杆控制平台水平旋转，A键击发。发射器采用激光切割亚克力制作，通过半齿轮 + 齿条 + 皮筋的机械结构实现快速击发，电磁继电器控制电机启停。扩展板板载 WS2812 提供彩灯效果。

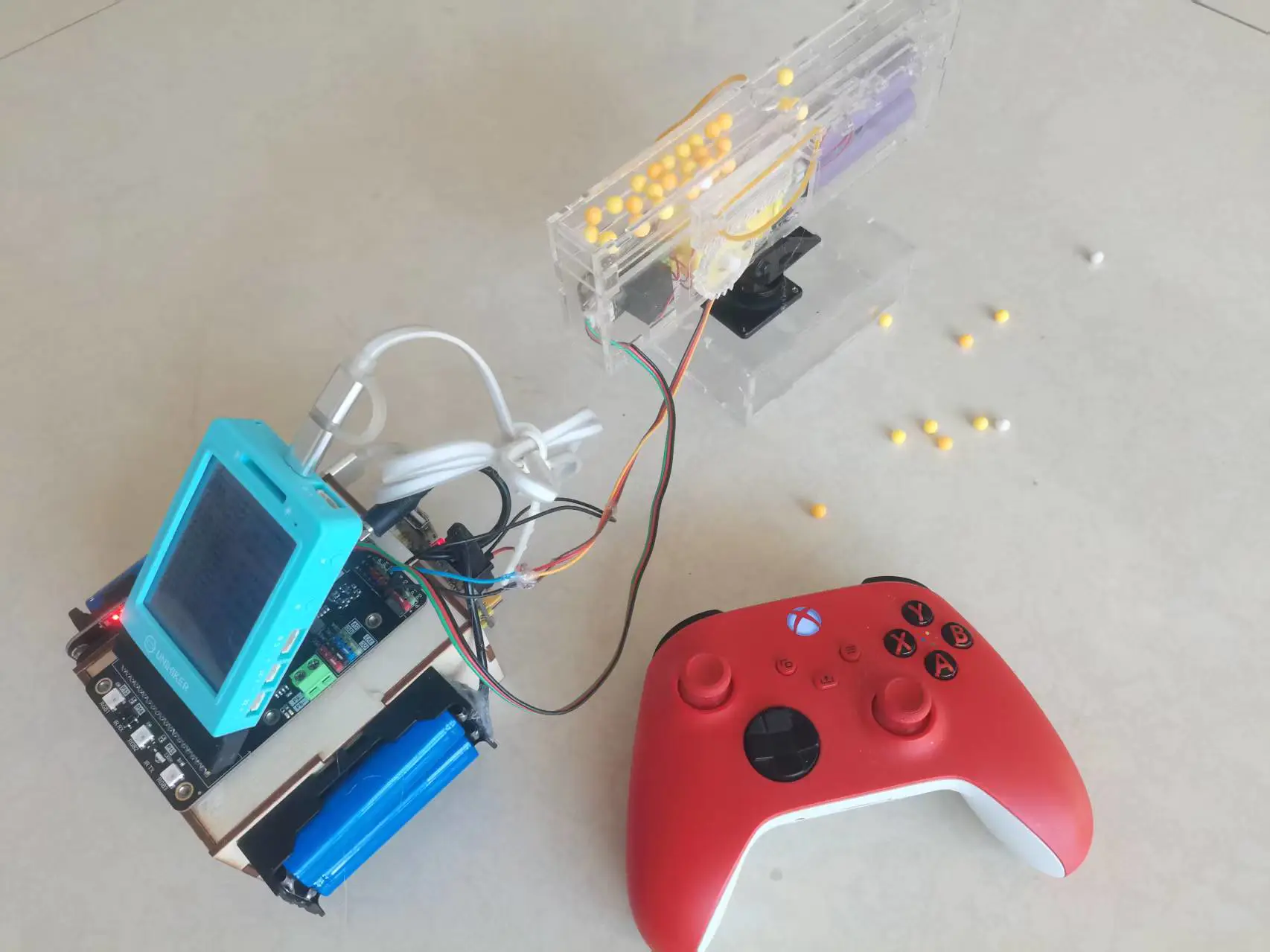

【行空板M10 + Xbox手柄】旋转发射平台——激光切割亚克力版_image_1.webp

说明：原设计为两轴平台（水平 + 俯仰），后因俯仰舵机受重力负载持续抖动，且发射器重量对舵机扭矩要求过高，最终去掉了俯仰轴，只保留水平旋转。这一取舍过程也写进了"踩坑记录"，供参考。

核心功能：

左摇杆左右 → 平台水平旋转（舵机 P2）
A键 → 击发（继电器控制电机）
X键 → 开启扩展板板载 WS2812 彩虹灯效
B键 → 关闭灯效
Y键 → 紧急停止（舵机回中 + 继电器断开）

二、效果演示

演示视频

工作流程：

手柄左摇杆 → 水平舵机旋转到目标方位
按 A 键 → 继电器吸合，电机带动半齿轮旋转
半齿轮转到"无齿段"时，齿条在皮筋拉力下瞬间回弹
撞杆击打弹仓落下的"子弹"，完成击发

三、硬件清单

部件	数量	说明
行空板 M10	1	主控
行空板扩展板	1	引出 P2 / P11 / P13 等引脚
Xbox Series X 手柄	1	蓝牙连接
水平舵机	1	接 P2，驱动平台旋转
电磁继电器模块	1	接 P11，控制击发电机
WS2812 灯板	1	扩展板板载，3 颗，接 P13
直流电机	1	驱动半齿轮
激光切割亚克力板	若干	3mm/5mm，发射器结构件
皮筋	2~3 根	提供回弹力
半齿轮 + 齿条	1 套	击发核心机构
独立 5V/3A 电源	1	舵机供电
杜邦线、螺丝、铜柱	若干	装配

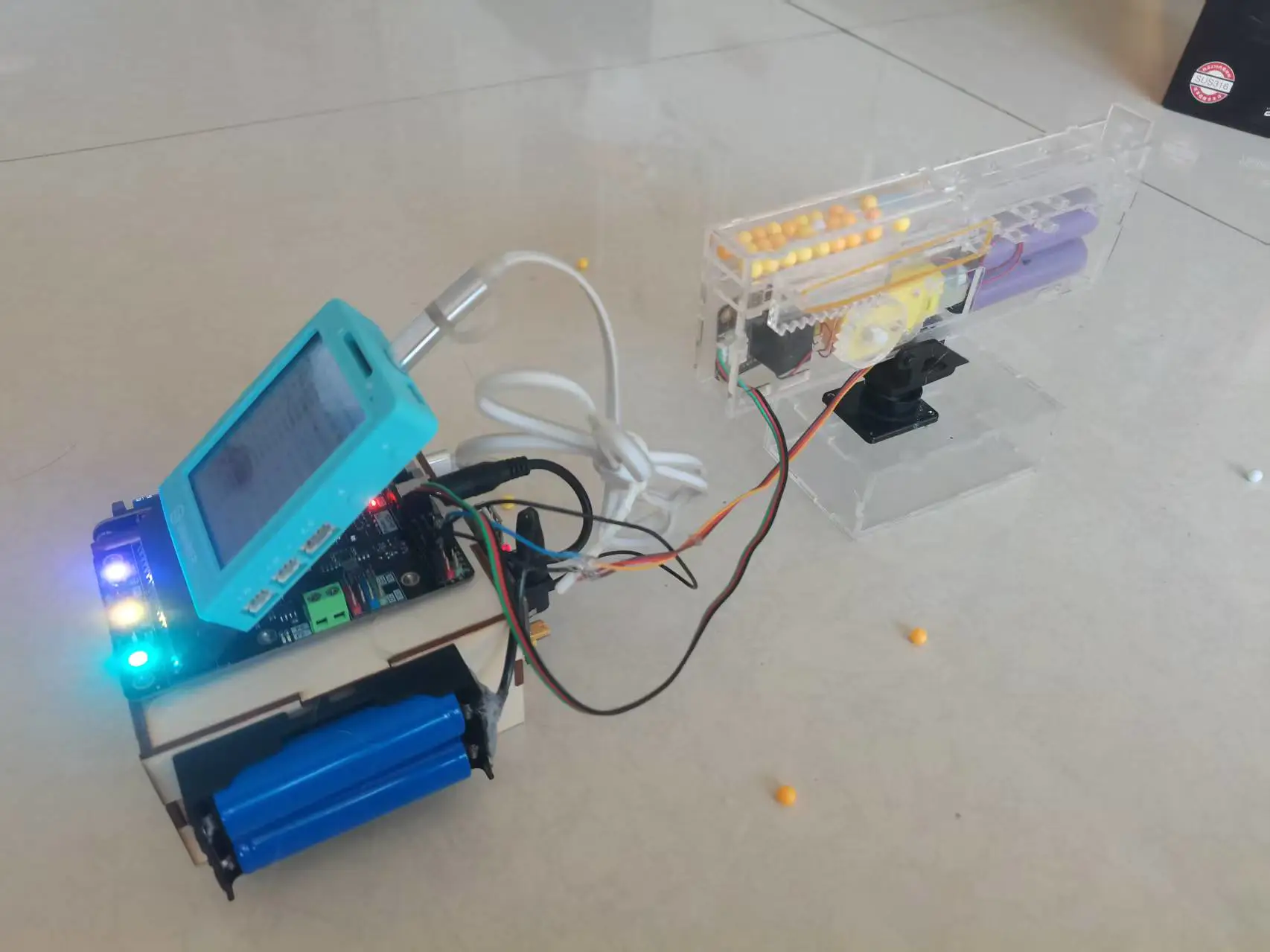

【行空板M10 + Xbox手柄】旋转发射平台——激光切割亚克力版_image_2.webp

四、机械结构设计

4.1 发射器结构

发射器全部用激光切割亚克力拼接，主要包含：

┌─────────────────────────────────┐
│         发射器侧视图             │
│                                 │
│   [弹仓]                        │
│     │                           │
│     ▼ 子弹落入                  │
│   ┌─────┐                       │
│   │撞杆 │◄── 皮筋拉伸            │
│   └──┬──┘                       │
│      │                          │
│   ┌──▼───┐    ┌────────┐        │
│   │ 齿条 │◄──►│ 半齿轮 │◄─ 电机  │
│   └──────┘    └────────┘        │
│                                 │
└─────────────────────────────────┘

工作原理：

上膛阶段：电机转动，半齿轮的"有齿段"咬合齿条，把齿条向后拉，同时拉伸皮筋储能
击发阶段：半齿轮继续转到"无齿段"，齿条失去咬合约束，在皮筋拉力下瞬间向前回弹
撞击阶段：齿条带动撞杆高速前冲，击打从弹仓孔落入的"子弹"

这种"半齿轮 + 齿条 + 皮筋"的方案是玩具枪里非常成熟的机构，优点是结构简单、击发力度大、响应快。

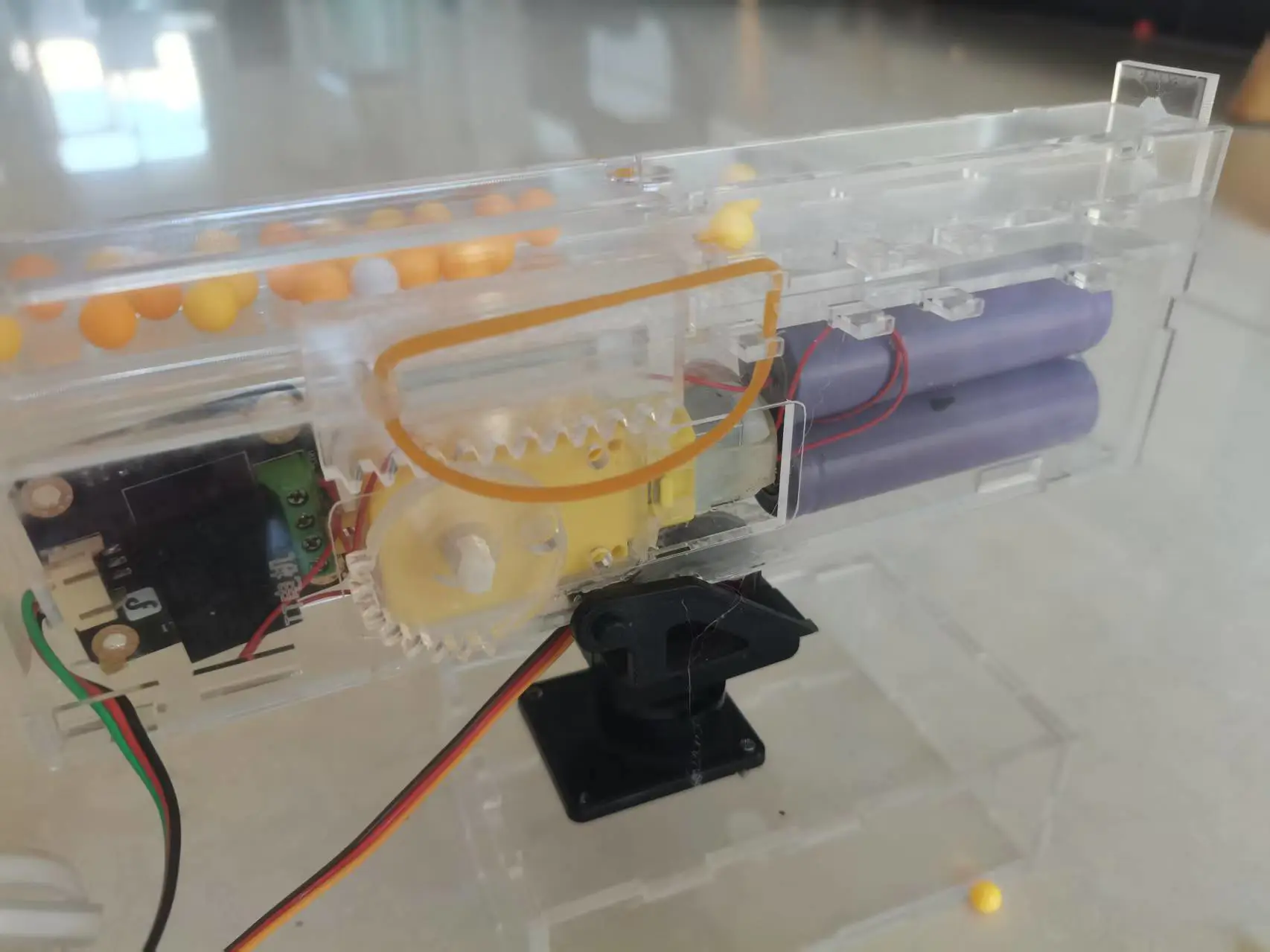

【行空板M10 + Xbox手柄】旋转发射平台——激光切割亚克力版_image_3.webp

4.2 旋转平台结构

舵机固定在底座上，舵盘连接上层平台
发射器固定在平台上，随舵机水平旋转
舵机轴线平行于重力方向，负载只有平台的旋转惯性，没有持续阻力矩

4.3 亚克力设计要点

齿轮与齿条的中心距要精确，否则会卡齿
弹仓孔径略大于子弹直径 0.5~1mm，保证顺利落下但不会漏出
撞杆行程要留足，皮筋预紧力适中：太松打不远，太紧拉不动

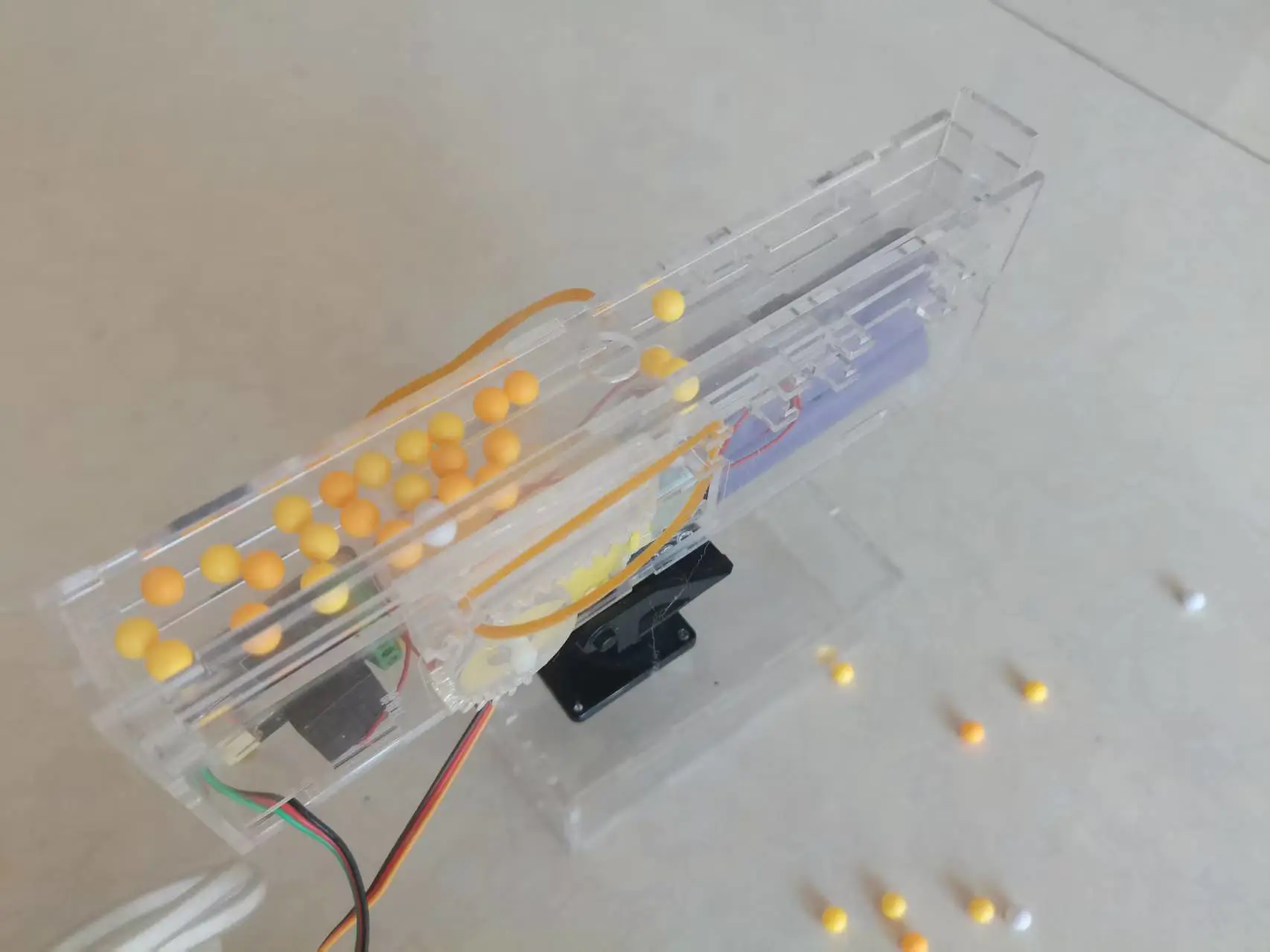

【行空板M10 + Xbox手柄】旋转发射平台——激光切割亚克力版_image_4.webp

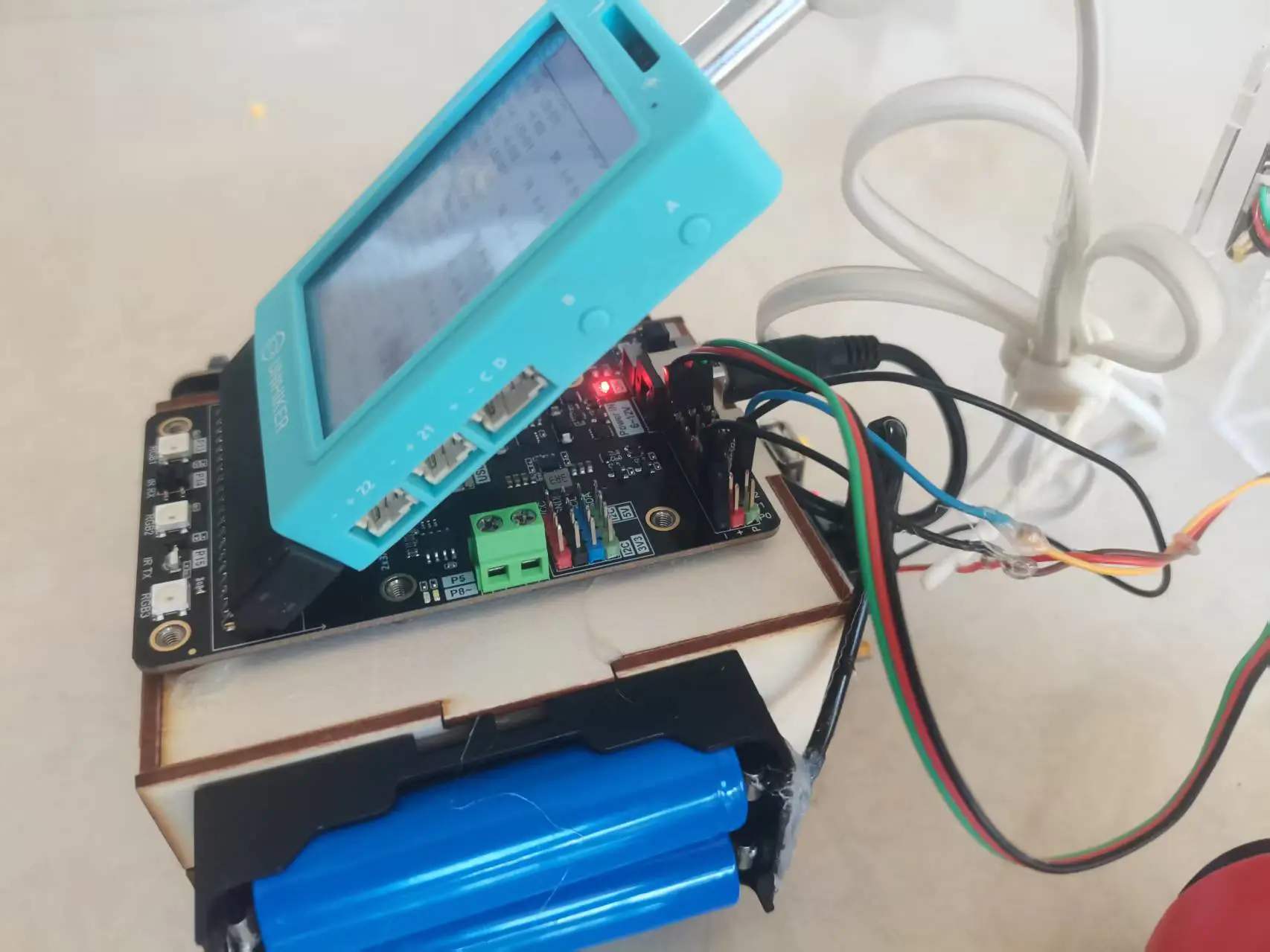

五、电路连接

行空板 M10
    │
    ├── P2  ──→ 水平舵机（信号线）
    ├── P11 ──→ 继电器 IN
    ├── P13 ──→ WS2812 灯板 DIN
    │
    ├── 5V  ──→ 继电器 VCC（若为5V继电器）
    ├── GND ──→ 继电器 GND、灯板 GND、舵机 GND
    │
    └── USB ──→ Xbox 手柄蓝牙（板载蓝牙）

外部 5V/3A 电源
    │
    ├── 舵机 VCC
    └── GND ──→ 与行空板 GND 共地   ← 关键！

关键提示：

舵机一定要独立供电！行空板 5V 输出带舵机容易电压跌落，导致抖动或复位
电源和行空板必须共地，否则 PWM 信号会漂移
继电器如果是 5V 的，可以从行空板 5V 取电（电流小，约 70mA）

【行空板M10 + Xbox手柄】旋转发射平台——激光切割亚克力版_image_5.webp

六、软件设计

6.1 开发环境

行空板系统：V0.4.5 及以上
Python 3.7
依赖库：pygame（手柄）、pinpong（硬件控制）
两个库行空板都预装了，无需额外安装

6.2 核心代码

# -*- coding: utf-8 -*-
"""
行空板M10 + Xbox蓝牙手柄 + 单舵机 + 电磁继电器 + WS2812彩灯
引脚：舵机=P2  继电器=P11  彩灯=P13
"""

import sys
import time
import colorsys
import pygame
from pinpong.board import Board, Pin, Servo, NeoPixel

# ==================== 配置 ====================
SERVO_H_PIN = Pin.P2
RELAY_PIN   = Pin.P11
LED_PIN     = Pin.P13
LED_COUNT   = 3

H_MIN, H_MAX = 0, 180
H_CENTER     = 90

AXIS_H = 0                    # 左摇杆水平

DEADZONE = 0.05

LOOP_INTERVAL = 0.05
FIRE_DURATION = 0.5

LED_UPDATE_INTERVAL = 0.05
LED_HUE_STEP        = 5

# ==================== 按钮索引（蓝牙Xbox Series X实测） ====================
BTN_A = 0     # 击发
BTN_B = 1     # 关闭彩灯
BTN_X = 3     # 开启彩灯
BTN_Y = 4     # 紧急停止


def apply_deadzone(value, deadzone=DEADZONE):
    return 0.0 if abs(value) < deadzone else value


def map_joystick_to_angle(value, out_min, out_max):
    normalized = (value + 1.0) / 2.0
    return out_min + normalized * (out_max - out_min)


def hsv_to_rgb255(h, s, v):
    r, g, b = colorsys.hsv_to_rgb(h / 360.0, s, v)
    return int(r * 255), int(g * 255), int(b * 255)


def init_hardware():
    print("[硬件] 初始化行空板...")
    Board("UNIHIKER").begin()

    servo_h = Servo(Pin(SERVO_H_PIN))
    relay = Pin(RELAY_PIN, Pin.OUT)
    relay.write_digital(0)

    np = NeoPixel(Pin(LED_PIN), LED_COUNT)
    np.range_color(0, LED_COUNT - 1, 0x000000)

    servo_h.angle(H_CENTER)
    print("[硬件] 完成：舵机=P2 继电器=P11 彩灯=P13")
    return servo_h, relay, np


def init_joystick():
    print("[手柄] 初始化 pygame...")
    pygame.init()
    pygame.joystick.init()

    for i in range(15):
        pygame.event.pump()
        if pygame.joystick.get_count() > 0:
            js = pygame.joystick.Joystick(0)
            js.init()
            print(f"[手柄] 已连接: {js.get_name()}")
            return js
        print(f"[手柄] 等待连接... ({i+1}/15)")
        time.sleep(1)

    raise RuntimeError("未检测到手柄")


def main():
    servo_h, relay, np = init_hardware()

    try:
        joystick = init_joystick()
    except RuntimeError as e:
        print(f"[错误] {e}")
        sys.exit(1)

    firing = False
    fire_start_time = 0

    prev_a = prev_b = prev_x = prev_y = False
    last_angle_h = H_CENTER
    last_led_update = 0
    led_on  = False
    led_hue = 0

    print("  控制就绪：左摇杆→水平  A→击发  X→开灯  B→关灯  Y→急停")

    try:
        while True:
            pygame.event.pump()
            now = time.time()

            # 摇杆 → 舵机（axis_h 前加负号可反向）
            axis_h = apply_deadzone(joystick.get_axis(AXIS_H))
            angle_h = int(round(map_joystick_to_angle(-axis_h, H_MIN, H_MAX)))
            angle_h = max(H_MIN, min(H_MAX, angle_h))

            if angle_h != last_angle_h:
                servo_h.angle(angle_h)
                last_angle_h = angle_h

            # 按键
            a = joystick.get_button(BTN_A)
            b = joystick.get_button(BTN_B)
            x = joystick.get_button(BTN_X)
            y = joystick.get_button(BTN_Y)

            if a and not prev_a:
                relay.write_digital(1)
                firing = True
                fire_start_time = now
                print(">>> 击发！")
            prev_a = a

            if x and not prev_x:
                led_on = True
                print(">>> 彩灯开")
            prev_x = x

            if b and not prev_b:
                led_on = False
                np.range_color(0, LED_COUNT - 1, 0x000000)
                print(">>> 彩灯关")
            prev_b = b

            if y and not prev_y:
                servo_h.angle(H_CENTER)
                last_angle_h = H_CENTER
                relay.write_digital(0)
                firing = False
                print(">>> 紧急停止")
            prev_y = y

            if firing and (now - fire_start_time) >= FIRE_DURATION:
                relay.write_digital(0)
                firing = False

            # 彩灯彩虹效果
            if led_on and (now - last_led_update) >= LED_UPDATE_INTERVAL:
                last_led_update = now
                for i in range(LED_COUNT):
                    hue = (led_hue + i * 120) % 360
                    r, g, b_ = hsv_to_rgb255(hue, 1.0, 1.0)
                    np.range_color(i, i, (r << 16) | (g << 8) | b_)
                led_hue = (led_hue + LED_HUE_STEP) % 360

            time.sleep(LOOP_INTERVAL)

    except KeyboardInterrupt:
        print("\n[退出]")
    finally:
        try:
            relay.write_digital(0)
            servo_h.angle(H_CENTER)
            np.range_color(0, LED_COUNT - 1, 0x000000)
        except Exception:
            pass
        pygame.quit()


if __name__ == "__main__":
    main()

6.3 蓝牙手柄配对配置

Xbox 手柄与行空板通过蓝牙连接。行空板首次使用前需完成一次配对，之后手柄开机后会自动回连，无需重复操作。

6.3.1 手柄进入配对模式

按住 Xbox 手柄顶部的配对按钮（手柄正面 logo 旁的小圆形按钮），直到 logo 指示灯快速闪烁，表示已进入配对模式。

6.3.2 行空板终端执行配对

通过 SSH 或行空板桌面上的终端应用，依次执行以下命令：

# 进入蓝牙控制工具
bluetoothctl

# 打开蓝牙适配器
power on

# 开始扫描设备
scan on

等待终端出现手柄的 MAC 地址，例如：

[NEW] Device 40:8E:2C:22:84:31 Xbox Wireless Controller

记下这个 MAC 地址，然后：

# 停止扫描
scan off

# 配对（替换为实际 MAC）
pair 40:8E:2C:22:84:31

# 信任设备 —— 关键，否则重启后要重新配对
trust 40:8E:2C:22:84:31

# 连接
connect 40:8E:2C:22:84:31

# 退出
exit

6.3.3 验证连接

# 应输出 Connected: yes 和 Trusted: yes
bluetoothctl info 40:8E:2C:22:84:31 | grep -E "Connected|Trusted|Paired"

# 应出现 /dev/input/js0 设备节点
ls /dev/input/js*

还可以用 jstest 工具实时查看手柄输入：

jstest /dev/input/js0

拨动摇杆、按 A/B/X/Y，如果终端数值正常响应，说明配对完全成功。

七、踩坑记录

这部分是项目最耗时的部分，记录下所有踩过的坑，供大家参考。

坑1：Xbox 手柄蓝牙连接无限"连接-断开"循环

现象：

[CHG] Device 40:8E:2C:22:84:31 Connected: yes
[CHG] Device 40:8E:2C:22:84:31 Connected: no
（重复无限循环）

原因：行空板原固件的蓝牙协议栈（BlueZ）与 Xbox 手柄存在 L2CAP 配置兼容问题，ERTM 模式下握手失败。

尝试过的方案：

禁用 ERTM：echo 'options bluetooth disable_ertm=1' | sudo tee /etc/modprobe.d/xbox_bt.conf
修改 main.conf 的 LE 参数
清理配对缓存重新配对

最终解决：重新烧录行空板固件到 V0.4.5，问题彻底消失。这是最省事的方案。

坑2：Xbox 手柄按钮索引与标准映射不一致

现象：程序里 get_button(2) 应该是 X 键，但按 X 却触发了 Y 键的功能。

原因：Xbox Series X 手柄通过蓝牙连接时，按钮索引与 USB 连接不同。

解决方案：写一个检测脚本，把 A/B/X/Y 依次按一遍，看打印的索引：

import pygame, time
pygame.init(); pygame.joystick.init()
js = pygame.joystick.Joystick(0); js.init()
prev = [False] * js.get_numbuttons()
while True:
    pygame.event.pump()
    for i in range(js.get_numbuttons()):
        p = js.get_button(i)
        if p and not prev[i]:
            print(f"按钮 [{i}] 被按下")
        prev[i] = p
    time.sleep(0.02)

我的实测结果：

A=0, B=1, X=3, Y=4

注意索引 2 被跳过（可能是 View 键的位置）。

坑3：P7 不能用作舵机引脚

现象：Servo(Pin(Pin.P7)) 报错

ValueError: 7 is not in list

原因：行空板 M10 支持的舵机引脚是 P0、P2、P3、P8、P9、P10、P16、P21、P22、P23，P7 不在其中。

解决：改用 P2。做项目前一定先查引脚表，避免走弯路。

坑4：pinpong 的 NeoPixel.write() 不能无参调用

现象：

np[i] = (r, g, b)
np.write()   # TypeError: write() missing 2 required positional arguments

原因：pinpong 库中 NeoPixel 的 write() 方法与常见的 Adafruit 库不同，需要指定索引和值。

解决：改用 range_color() 方法：

# 清除所有灯
np.range_color(0, LED_COUNT - 1, 0x000000)

# 设置单颗灯
np.range_color(i, i, (r << 16) | (g << 8) | b)

坑5：舵机到达目标后左右抖动

现象：摇杆停稳后，舵机到达目标角度，但会轻微左右抖动，然后停止。

排查过程：

第一轮尝试（加了算法反而更糟）：

摇杆死区 0.20
滑动平均滤波窗口 5
角度变化阈值 1.5°
平滑逼近步长 4°

结果：舵机跟随变钝，抖动没有根本改善。

第二轮（回归最简）：

去掉所有滤波和平滑
只保留 if angle != last_angle 才下发指令
死区从 0.20 降到 0.05

结果：响应快、几乎无抖动。

根因分析：

原算法里的"平滑逼近"会让舵机持续接收小幅变化指令，每次都可能触发舵机内部死区修正，产生抖动
最简版只在角度整数变化时才发指令，舵机到位后完全静默，内部电机不再被反复触发

结论：过度滤波反而可能引入抖动。先用最简版本验证硬件，再按需加算法。

坑6：为什么最终去掉了俯仰轴

初始设计：两轴平台（水平旋转 + 上下俯仰），两个舵机。

问题：水平舵机工作正常，俯仰舵机持续抖动。

根因：

水平舵机旋转轴平行重力，平台旋转时重力不产生阻力矩
俯仰舵机旋转轴垂直重力，发射器重力形成持续的阻力矩
舵机为了保持位置，内部电机必须持续通电抵抗重力 → 反复微调 → 抖动

尝试过的缓解方案：

软件层加 2° 阈值，减少无效指令：抖动减轻但不根治
加大死区、滤波：同上
拆下发射器空载测试：不抖 → 确认为重力负载问题

最终取舍：

配重方案需要重新设计发射器重心，工作量大
换大扭矩舵机（MG996R、DS3218）成本较高，且需重新适配安装孔位
本项目对俯仰精度的需求不高，去掉俯仰轴后，整机结构更简洁、可靠性更高

经验总结：舵机控制旋转轴平行重力时很稳定，垂直重力时需谨慎评估负载。如果非要保留俯仰轴，建议：

发射器配重，让重心靠近旋转轴
换大扭矩金属齿轮舵机
独立供电 + 滤波电容

八、装配与调试要点

8.1 上电顺序

先接好所有线，确认 GND 共地
外部 5V 电源先开
再开行空板
最后开 Xbox 手柄（会自动回连）

8.2 舵机中立位校准

首次运行前，手动把平台转到物理中位，再运行程序让 H_CENTER = 90 与之匹配。如果不一致，调整 H_CENTER 的值。

8.3 击发时长的调整

FIRE_DURATION = 0.5   # 单位：秒

太短：半齿轮没转到位，无法完成一次完整上膛击发
太长：电机多转，齿轮可能重复咬合，造成卡顿

建议实测：把发射器空转，观察半齿轮转一圈需要多久，然后把 FIRE_DURATION 设成略大于一圈的时间。

8.4 皮筋张力的调整

皮筋太松：子弹打不远
皮筋太紧：电机负载大，回弹噪音大

建议左右各用 1 根普通橡皮筋（直径约 1.5mm），张力适中。

8.5 舵机旋转方向

如果摇杆左推舵机往右转，把映射改成：

angle_h = int(round(map_joystick_to_angle(-axis_h, H_MIN, H_MAX)))

加一个负号即可反向。

九、改进方向

这个项目还有不少可以优化的地方，欢迎大家一起讨论：

恢复俯仰轴：加配重或换大扭矩舵机，实现真正的两轴控制
加入扳机模拟：使用 RT 扳机（轴 5）替代 A 键，更接近真实射击手感
弹仓扩容：改为弹链供弹或重力式弹匣
命中反馈：加一个红外或超声波传感器，射击后自动检测命中

十、写在最后

这个项目从"想做一个能用手柄遥控的发射平台"的简单想法开始，踩了蓝牙、按钮、引脚、舵机抖动一圈坑，最后回归到"最简单的控制逻辑往往最稳定"这个朴素的结论。去掉俯仰轴也是这个思路的延续——与其和重力负载死磕，不如做减法，让项目真正能跑起来。

特别感谢 DF 创客社区和行空板官方 Wiki 提供的资料。结构图纸都在附件里，欢迎复刻和改进。

发射器2.zip
