Mega2560 + 行空板 M10 双主控智慧农场：10 类传感器如何实现精准灌溉与多级安全保护

简介

这是一座会自己照顾自己的微缩农场。它以 Arduino Mega2560 做实时控制、以行空板 M10 做数据展示与网络服务，用 10 类传感器把"土壤干不干、水干不干净、天会不会下雨、光够不够"这些原本靠经验判断的事，变成可以量化的判断条件：土壤湿度低于阈值才开泵，水质浊度超标就禁止灌溉，大雨暂停浇水，光照过强自动熄灯、回落后再恢复原状态；温度、空气质量、紫外线异常时蜂鸣器分级报警并与风扇联动。所有数据通过串口送给行空板，再由它推送到自建网页、SIoT 与巴法云，手机或电脑随时可看、可控。

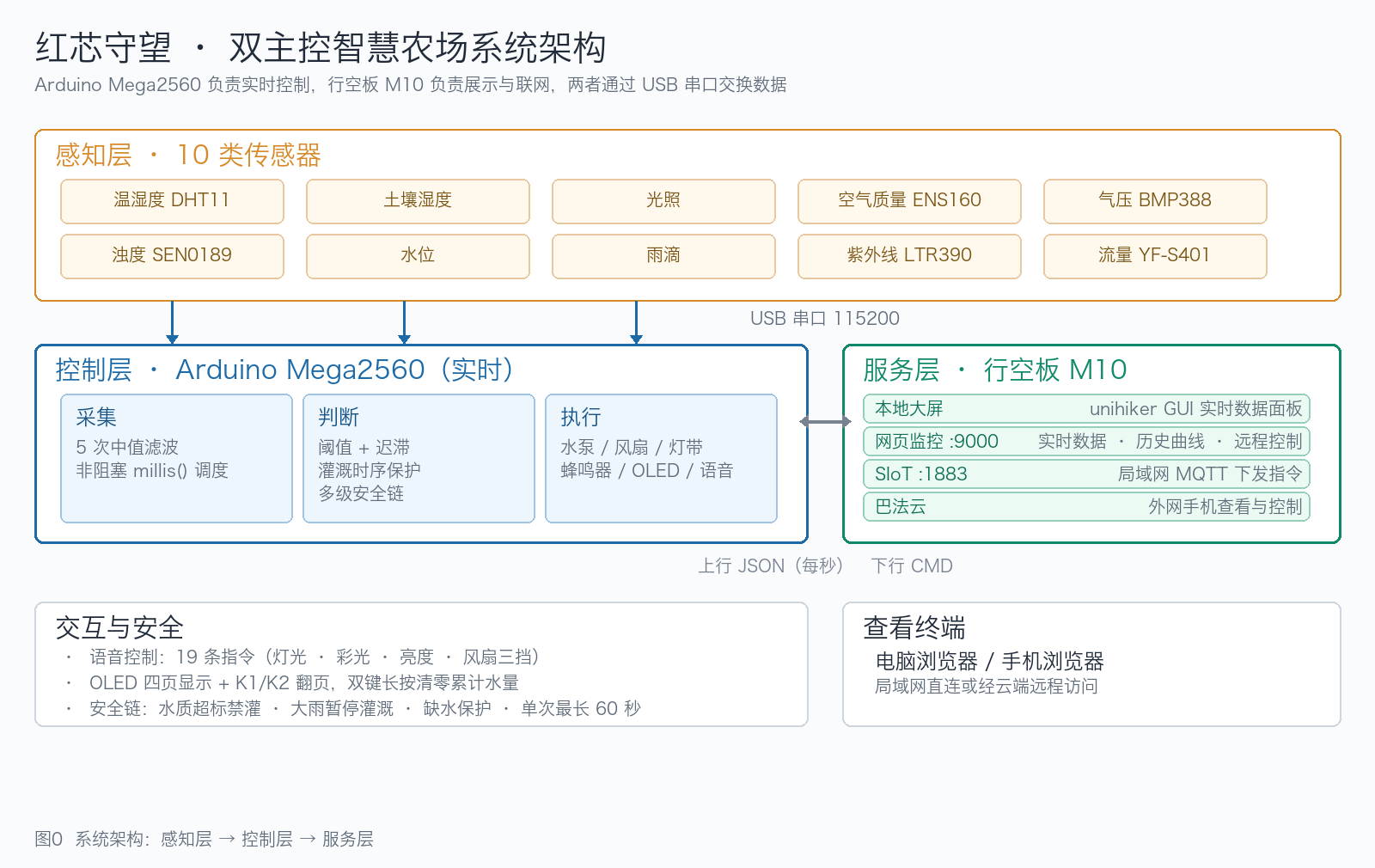

（系统架构框图）

（作品全景）

一、我们想解决什么

做这个项目的起因很朴素。我们观察真实的农业生产，发现了三个具体问题：

1. 浇水靠猜。 浇多了烂根，浇少了减产，而"该不该浇、浇多少"其实是可以算出来的——土壤湿度、水质、雨量都是可测量的量。
2. 极端天气靠扛。 高温、暴雨、强紫外线来临时，人在现场还好，没人在就只能听天由命。

3. 水安全没人管。 用脏水浇菜，问题不在当天，而在长期累积。这件事需要在源头就拦住，而不是事后补救。

   ……

于是目标定得很明确：让传感器当"眼睛和皮肤"，程序当"大脑"，水泵、风扇、灯带当"手脚"，做一座能看、能判断、能动手的农场。

二、硬件清单与软件环境

2.1 硬件清单

wb-table-cont

2.2 软件环境

三、系统架构：为什么用两块主控

这是整个项目最关键的一次取舍。一开始我们只想用一块板，但做着做着发现两件事很难在一块板上同时做好：实时控制要求"不被打断"，而网络服务要求"慢慢等"。

两块板之间只约定了最简单的协议：

• 上行：Mega 每秒打印一行 JSON，包含全部状态；
• 下行：M10 发一行文本命令，如 CMD PUMP ON、CMD FAN OFF、CMD LIGHT ON、CMD STATUS；
• 开机标记：Mega 上电时先发 {"boot":1}，M10 收到后重建界面。

这个约定的好处是任何一端重启，另一端都能自动恢复：Mega 重启，M10 收到 boot 标记重建界面；M10 重启，只要重新打开串口就能继续收 JSON。调试时把 Mega 接到电脑，用串口监视器直接看 JSON，也能立刻判断是哪一端的问题。

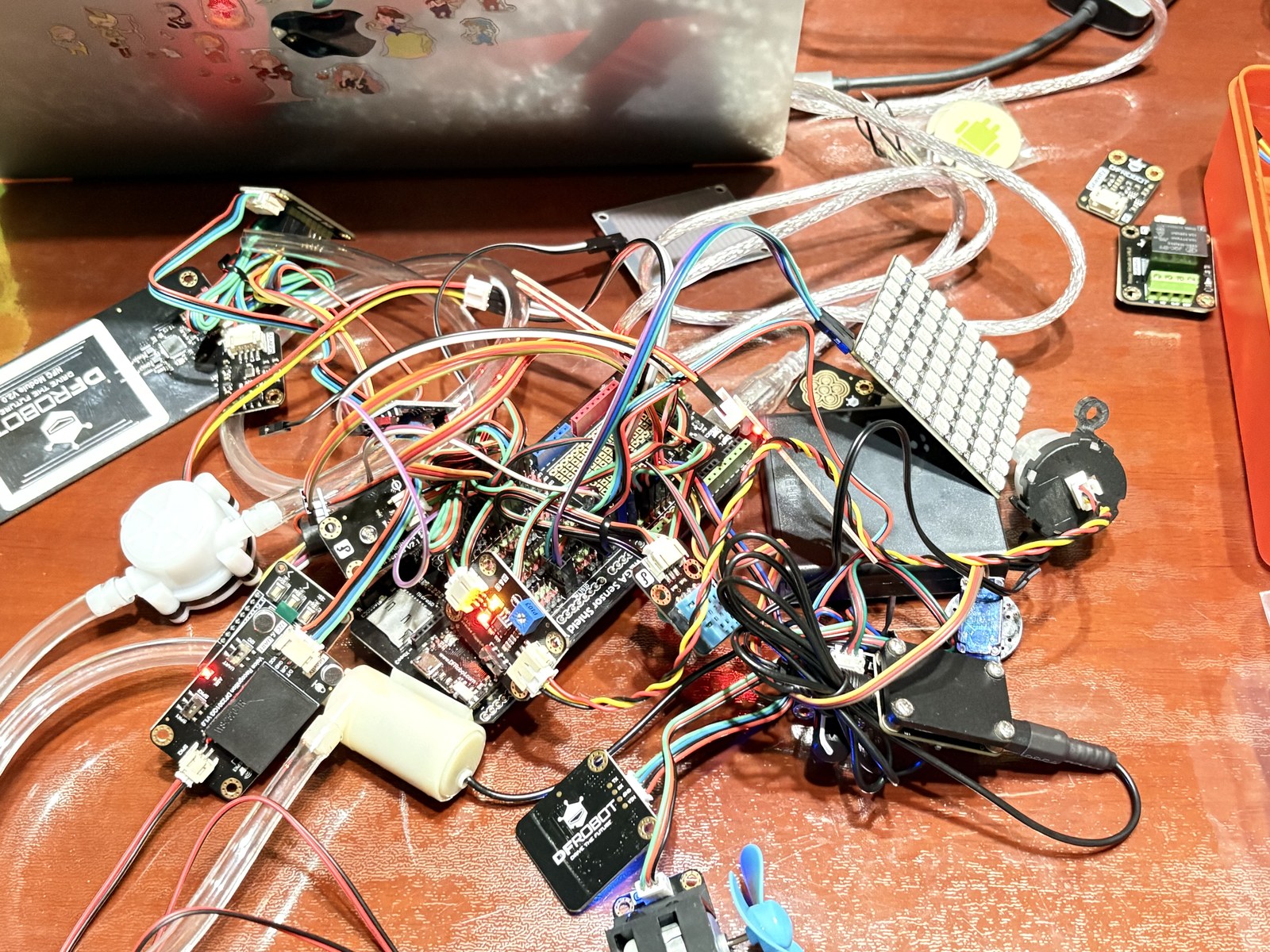

（硬件接线全景（杂乱版）（俯视））

四、制作过程

步骤一：需求调研与方案设计

我们先把需求收敛成四个词——灌溉、环境、安全、交互，然后画系统框图，确定"双主控 + 多传感器 + 语音 + 物联网"的总体方案。

（木板结构搭建（非本人出镜））

步骤二：传感器选型与电路搭建

这一步我们做了一件后来被证明非常值得的事：每接一个传感器，先用串口把它的原始读数打出来，看清楚数值范围，再定阈值。比如土壤湿度，干燥时 ADC 约 1023、浸水时接近 0；雨滴传感器干燥时读数高、沾水后下降。有了实测数据，阈值才不是拍脑袋定的。

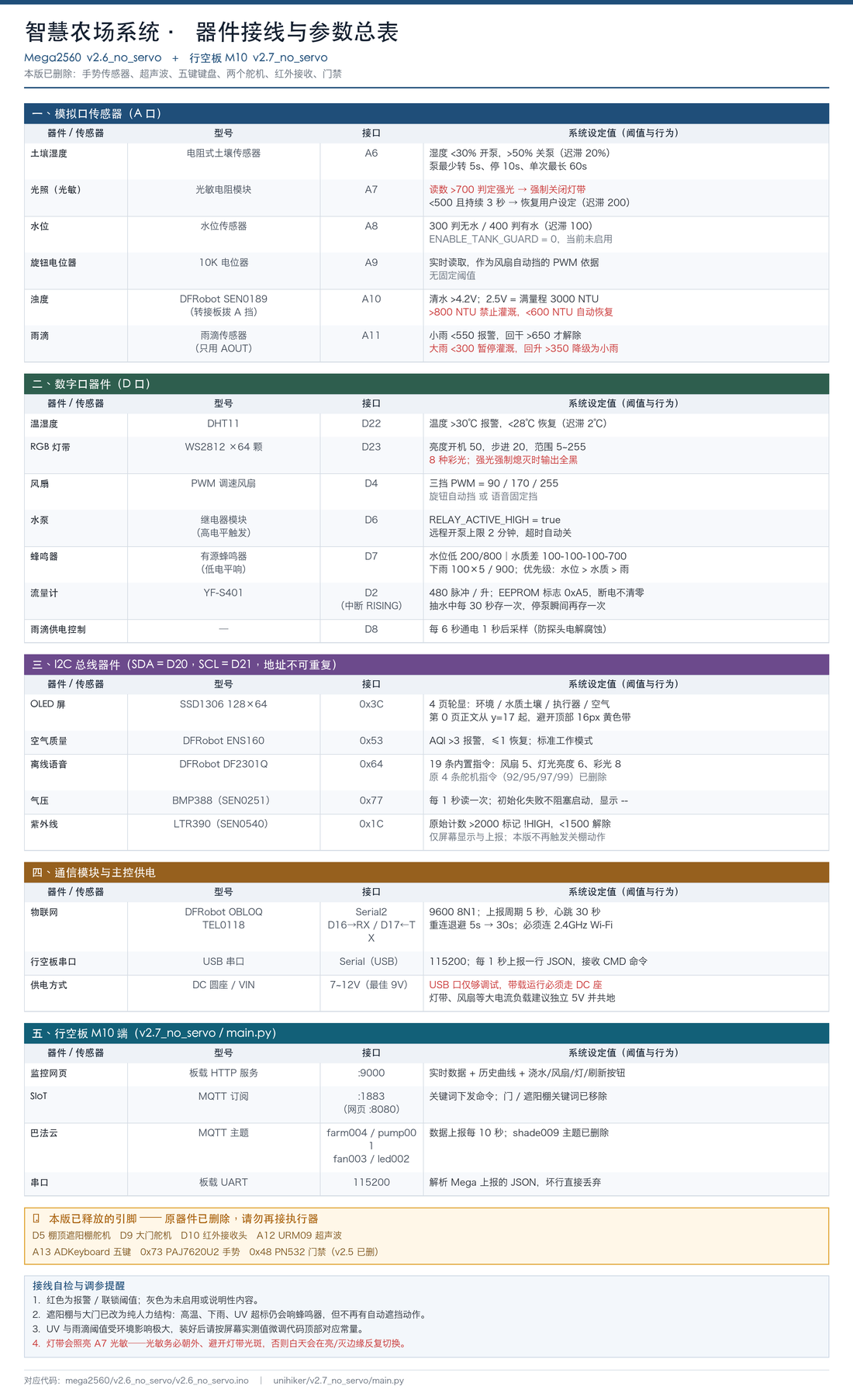

十路传感器的接口分配如下（部分）：

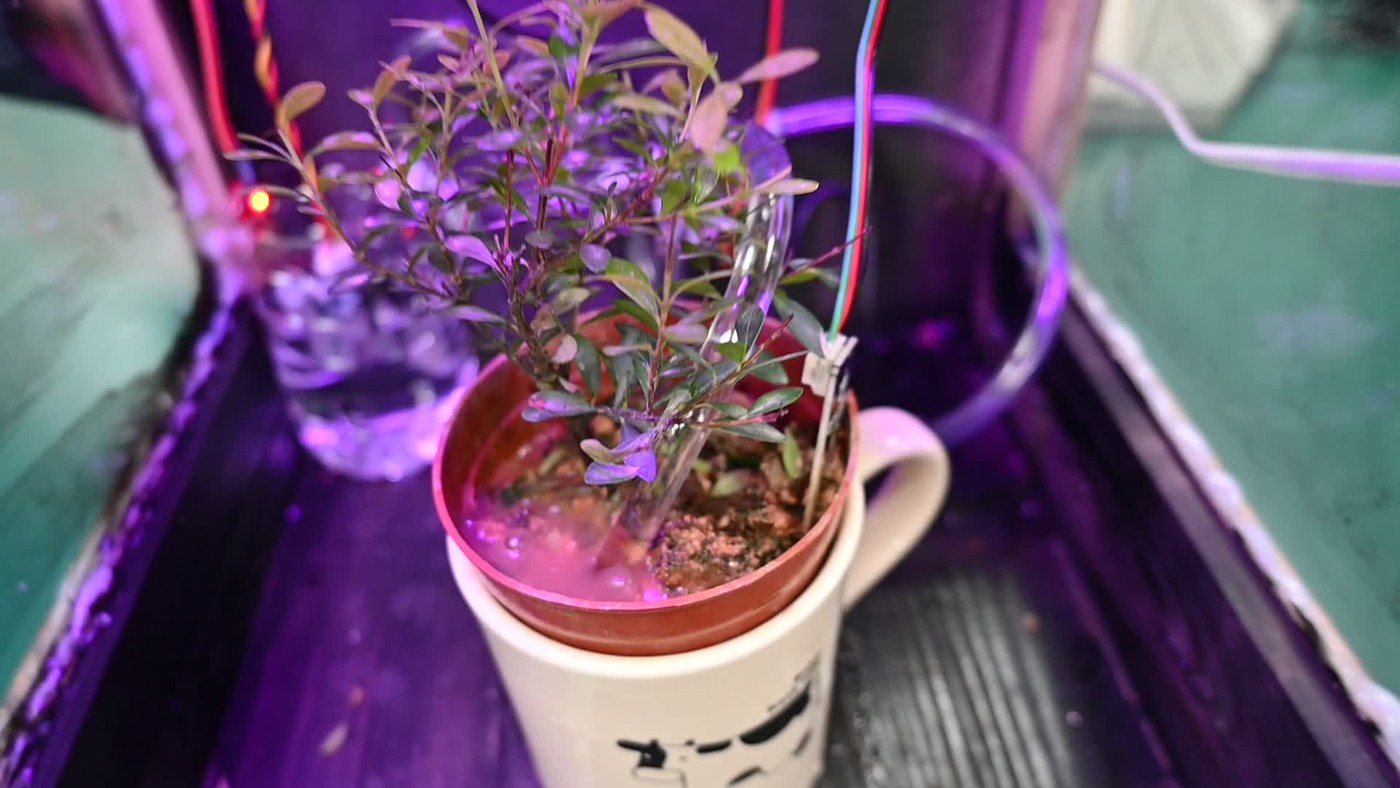

（装配与调试）

步骤三：核心控制程序编写

全部功能采用非阻塞架构：主循环里没有 delay()，所有定时任务靠 millis() 判断时间差。这一点看似只是写法区别，实际决定了系统能不能同时做多件事——后面"屏幕响应迟钝"那一节会讲到我们为此付出的代价。

本阶段完成的功能模块：自动灌溉（湿度阈值 + 迟滞 + 时序保护）、水质禁灌、雨量分级、光照自适应灯带、三路蜂鸣器分级报警、流量累计与 EEPROM 保存。

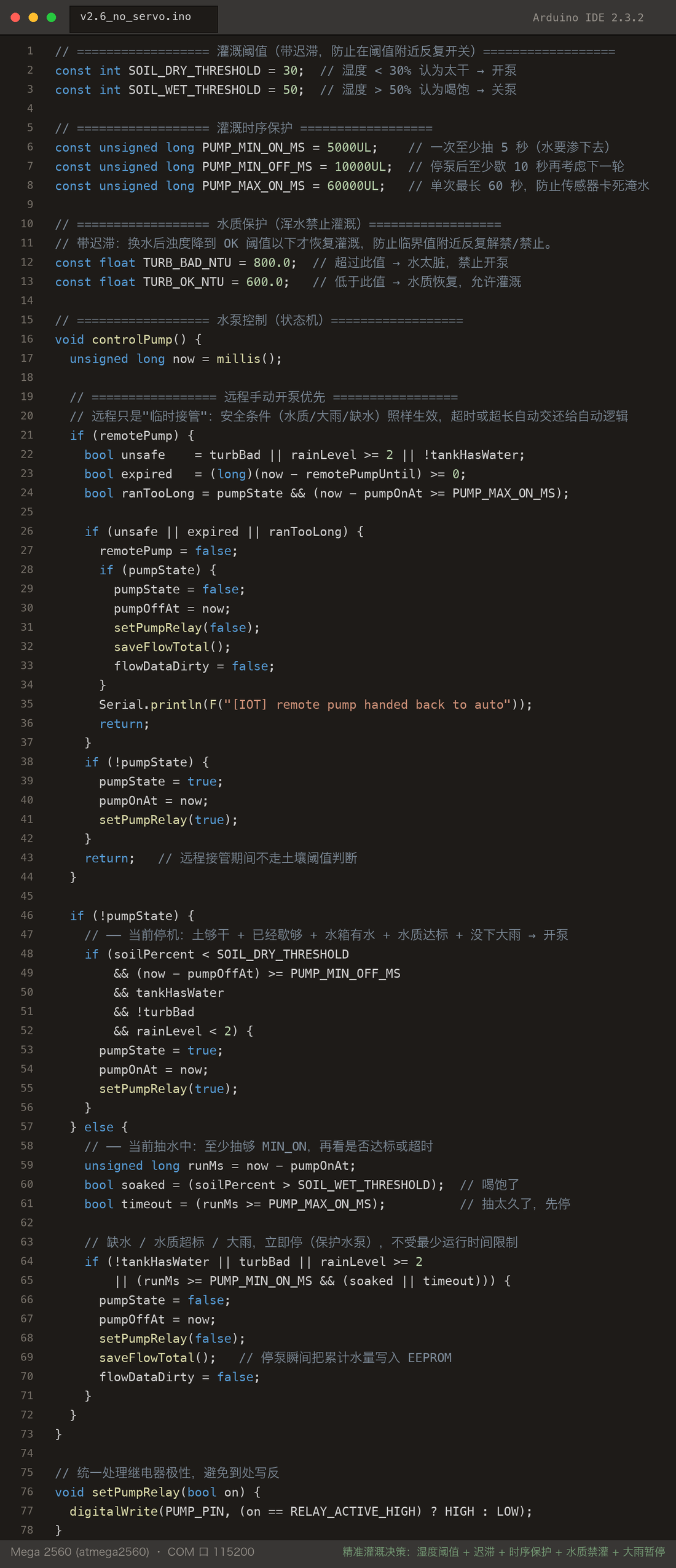

（e.g.灌溉决策代码）

步骤四：语音控制中心与物联网接入

语音模块是固件内置命令词，不需要训练，但内置编号必须自己实测一遍。我们的方法是：说一条指令，看串口打印的 CMDID，再对照动作，把"编号—动作"做成常量表，并在串口回显动作名。这样即使某条指令厂家固件改了编号，也只需改一个数字。

物联网部分做了三层：OBLOQ 直连 EasyIoT；行空板自带 SIoT 供局域网内控制；巴法云用于外网手机查看。三层互不依赖，任何一层断线不影响本地逻辑。

步骤五：场景搭建与联调迭代

木板棚体完成后进入连续运行联调。这一阶段记录并修复了问题。

五、技术原理

5.1 精准灌溉：一个带时序保护的状态机

灌溉不是"湿度低就开泵"这么简单。真实场景里有四个必须处理的问题：水渗下去需要时间、传感器读数会抖、水泵不能频繁启停、水泵空转会烧线圈。我们把灌溉逻辑写成一个两状态机，每个状态有自己的进入条件：

停机状态下的开泵条件（五个条件同时满足）：土壤湿度 < 30%、距上次停泵已超过 10 秒、水箱有水、水质未超标、雨量未达大雨级。

抽水状态下的停泵条件：至少抽满 5 秒后，土壤湿度 > 50% 或单次已超 60 秒；而缺水、水质超标、大雨这三条立即停泵，不受最小时长限制。

三个时间常数的作用分别是：最短运行 5 秒保证水真正渗下去；最短间隔 10 秒避免频繁启停；最长 60 秒防止传感器卡死导致淹水。

if (!pumpState) {
  // 停机：土够干 + 歇够 + 有水 + 水质达标 + 没下大雨 → 开泵
  if (soilPercent < SOIL_DRY_THRESHOLD
      && (now - pumpOffAt) >= PUMP_MIN_OFF_MS
      && tankHasWater && !turbBad && rainLevel < 2) {
    pumpState = true; pumpOnAt = now; setPumpRelay(true);
  }
} else {
  unsigned long runMs = now - pumpOnAt;
  bool soaked  = (soilPercent > SOIL_WET_THRESHOLD);
  bool timeout = (runMs >= PUMP_MAX_ON_MS);
  // 缺水/水质超标/大雨立即停；其余需满 MIN_ON 才允许停
  if (!tankHasWater || turbBad || rainLevel >= 2
      || (runMs >= PUMP_MIN_ON_MS && (soaked || timeout))) {
    pumpState = false; pumpOffAt = now; setPumpRelay(false);
    saveFlowTotal();   // 停泵瞬间把累计水量写入 EEPROM
  }
}

5.2 迟滞阈值：让设备不再"打摆子"

所有阈值都成对出现，一个触发、一个恢复，中间留出缓冲带：

没有缓冲带会发生什么？土壤湿度在 30% 附近抖动时，水泵会在一秒内反复开停，继电器咔咔响，电机和继电器都容易坏。加了迟滞之后，设备只在"明确越界"时才动作。

5.3 光照自适应灯带：把"用户意图"和"实际输出"分开

这是我们在联调后期加的一个功能，思路值得单独说。灯带的开关有两类来源：用户（语音 / 网页）想开或想关，和环境（光照过强）要求必须关。如果只用一个变量 ledOn，强光把灯关掉后，用户原本"开灯"的意图就被抹掉了，天黑后灯不会自己亮回来。

我们的做法是拆成两个变量：

• ledOn：用户意图，语音和网页只改它，不受环境影响；
• lightForceOff：环境压制标志，光照 > 700 时置位，< 500 且持续满 3 秒才清除；
• 实际输出 = ledOn && !lightForceOff，统一由 applyLed() 一个出口刷新。

那个 3 秒是必需的。64 颗灯珠本身就会照亮光敏传感器，如果没有最小保持时间，系统会在"关灯→变暗→开灯→变亮→关灯"之间高频自激闪烁。

5.4 语音控制中心：先建映射表，再谈控制

DF2301Q 的命令词是固件内置的，编号需要通过实测确定。我们建立了这样的常量表，并在串口回显动作名：

这样设计的好处是：万一固件版本不同导致编号变化，只需改表里的数字，控制逻辑一行不用动。

5.5 三路蜂鸣器：非阻塞节奏发生器

三种报警音要能区分，又不能用 delay() 卡住主循环。我们把每种声音定义成"响 / 停"交替的时间序列，用 millis() 推进步进：

优先级：水位过低 > 水质过差 > 下雨。

5.6 双主控串口桥

Mega 每秒上报一行 JSON（节选）：

{"temp":22.2,"hum":64.0,"soil":100,"lux":11,"aqi":0,"water":293,
 "ntu":1989,"rain":0,"pump":0,"used":0.00,"fan":0,"fanmode":0,
 "led":1,"ledforce":0,"press":965.7,"remote":0,"turbBad":1,"uv":0}

其中 ledforce 是"是否被强光压制"，turbBad 是"水质是否超标被禁灌"。这两个字段让 M10 端能显示真实原因，而不是笼统的"已关闭"。

M10 侧收到命令后，转成 CMD XXX 发给 Mega，所有安全保护仍在 Mega 端把关：水质超标时即使远程下发开泵，Mega 也会拒绝执行。

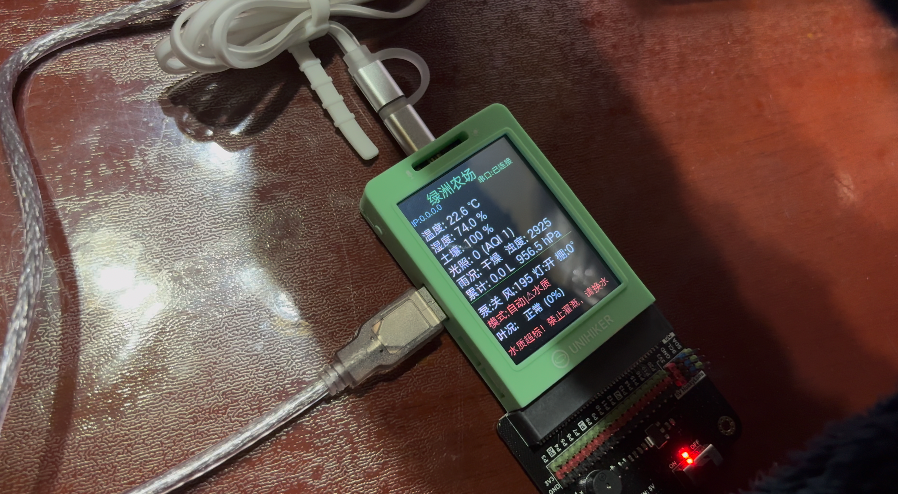

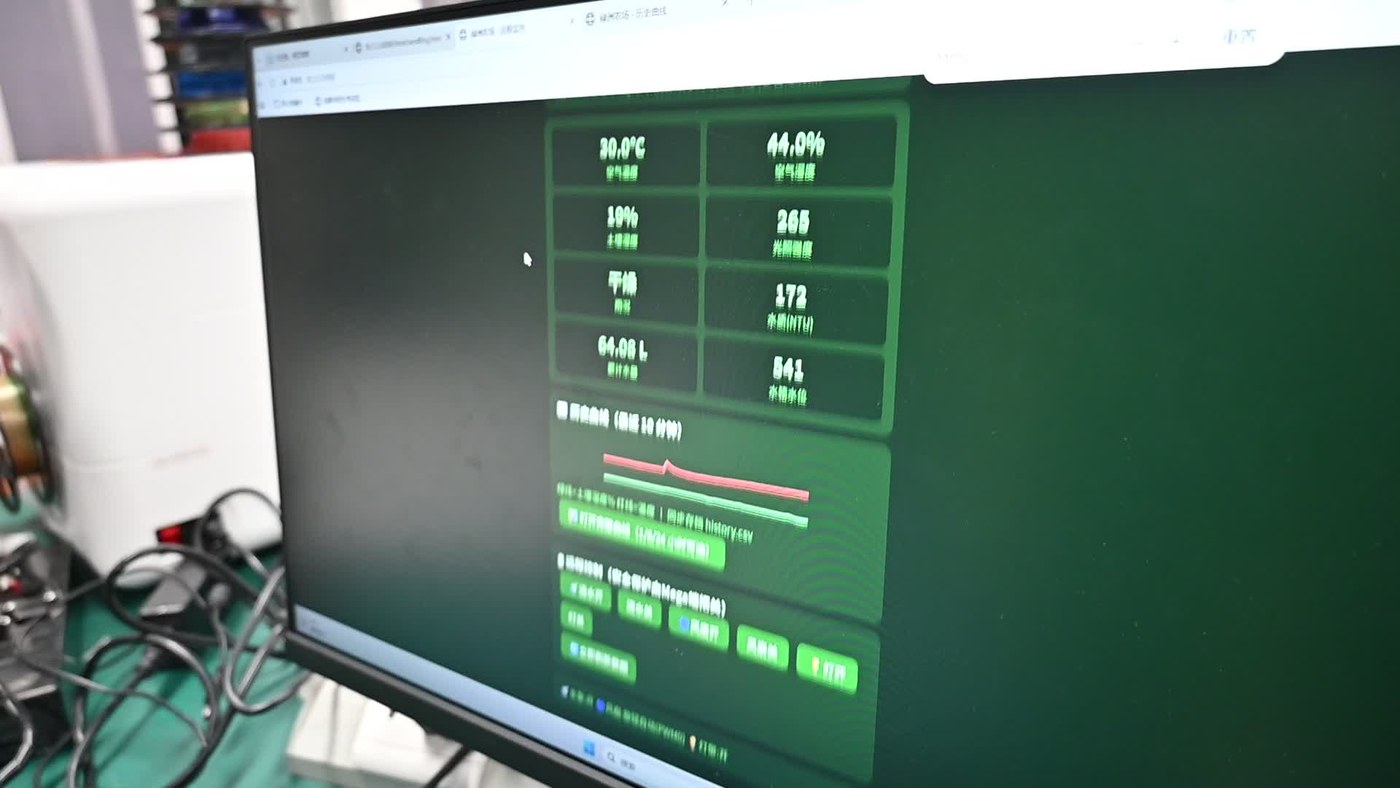

5.7 行空板 M10：三种联网方式并存

六、关键代码说明

完整代码见附件（v2.6_no_servo.ino 约 1530 行，main.py 约 1190 行），代码中每一处阈值都有中文注释。这里只说明几个容易看不懂的设计：

1. setPumpRelay() 统一处理继电器极性。 高电平触发和低电平触发的继电器在市场上都有，把极性判断收在一个函数里，换模块时只改一个常量。
2. saveFlowTotal() 与 EEPROM。 累计水量写入时用 magic 值 0xA5 做有效性校验，断电重启后先校验再读取，避免读到乱码导致水量跳变。抽水过程中每 30 秒存一次，停泵瞬间再存一次。
3. medianRead() 中值滤波。 模拟量传感器读数偶尔会跳，连续采 5 次取中值，比平均值更能抵抗单点干扰。
4. 雨滴探头间歇供电。 探头长期通电会电解腐蚀，代码里每 6 秒才通电 1 秒采样。
5. 流量标定。 YF-S401 按官方公式约 480 脉冲/升，代码里留了常量 PULSES_PER_LITER，用量杯实测后可替换以提高精度。

注：①代码目前已参加某比赛，完整版将于比赛结果“出炉”后公布；

　　②代码原版有舵机控制可开合顶棚与自动开合的大门（使用手势传感器、超声波传感器、按键传感器等综合判定状态），NFC Module刷卡才上电保证安全性等功能，但因框架原因最后删去了，若想要此部分代码亦可留言，若有新的创新建议，也欢迎积极留言哦～；

　　③木板结构外框架的制作在此处略去（此部分因人而异，想了解的可以留言）；

　　④应该就这些了吧？
