【创客&健身】电子毽子制作体验

[复制链接]

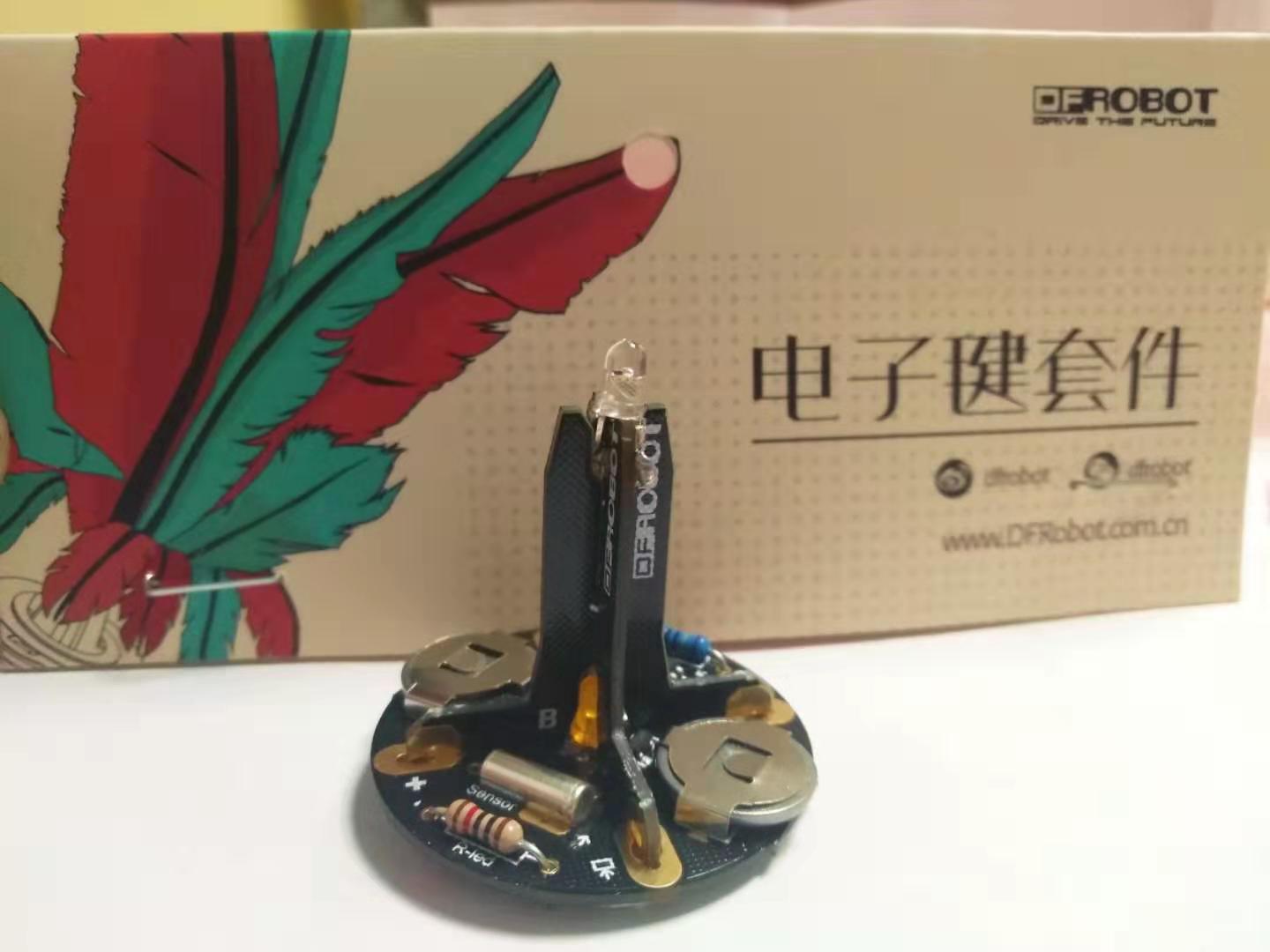

【创客&健身】电子毽子制作体验图1

每天运动一小时,健康工作五十年,幸福生活一辈子。
踢毽子又称(毽球),是一项简便易行的健身运动,在中国流传很广,有着悠久历史。
今天,第一场冬雨淅淅沥沥下起了,和孩子一起制作,和大家一起分享;
相信这是创客与运动完美结合——《电子毽子制作体验》;
很高兴参加咱们DF这样一个有意义的活动,感谢你们。

【创客&健身】电子毽子制作体验图2
材料清单
【创客&健身】电子毽子制作体验图3
步骤1
采集振动部分
将振动传感器细管脚弯折90°后从正面插入;先把其圆柱外壳焊接到正面的两个焊盘上,然后在反面相应焊盘处焊接细管脚,最后剪掉多余管脚











步骤2电路部分

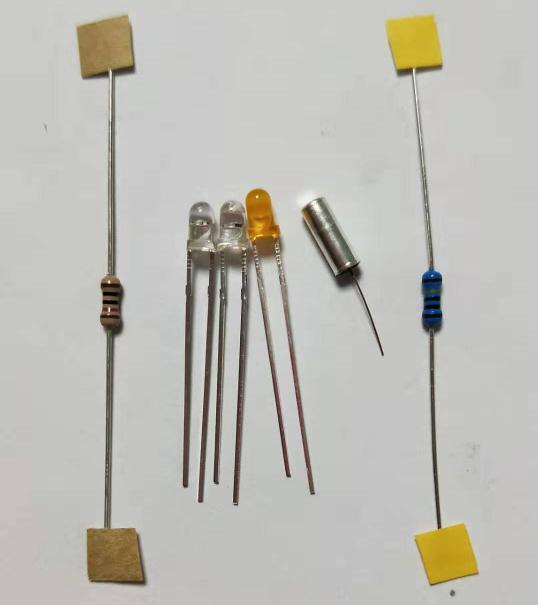

用镊子将金属膜电阻1M欧和碳膜电阻100欧的管脚分别弯折90度后从正面插入;
在反面相应焊盘处用45w电洛铁焊接,最后剪掉多余管脚。
建议:将电阻多余的管脚保留固定PCB底座。




步骤3灯光部分

用镊子将橙色LED灯从正面插入电路板底盘, 在反面相应焊盘处焊接,最后剪掉多余管脚。

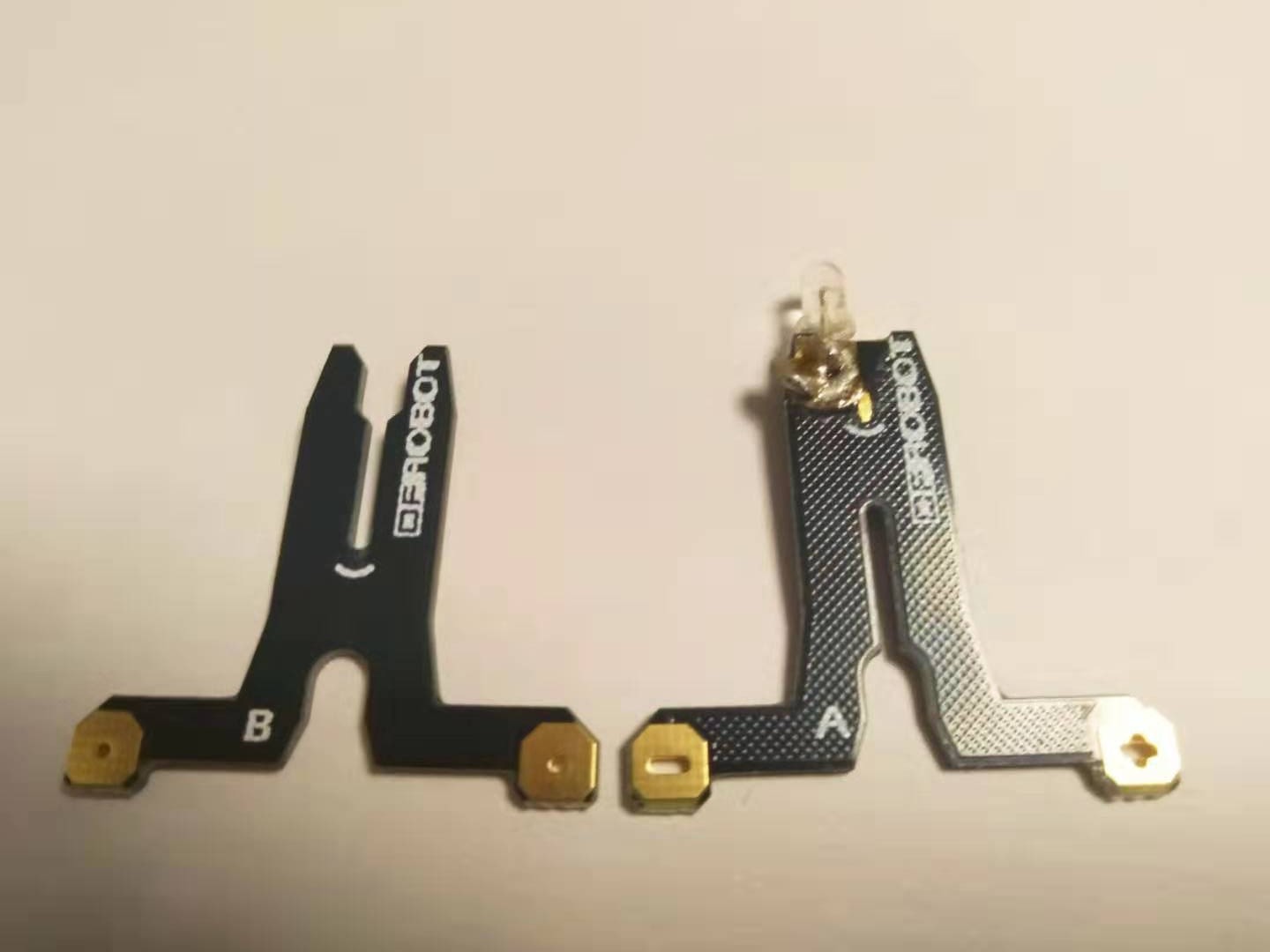

将七彩快闪LED焊接在支柱A上。将支柱A和支柱B十字交叉后, 焊接到底板上。
建议:用尖嘴钳将支柱A和支柱B先固定底盘电路板上,在用电烙铁焊接固定。






步骤4装饰部分

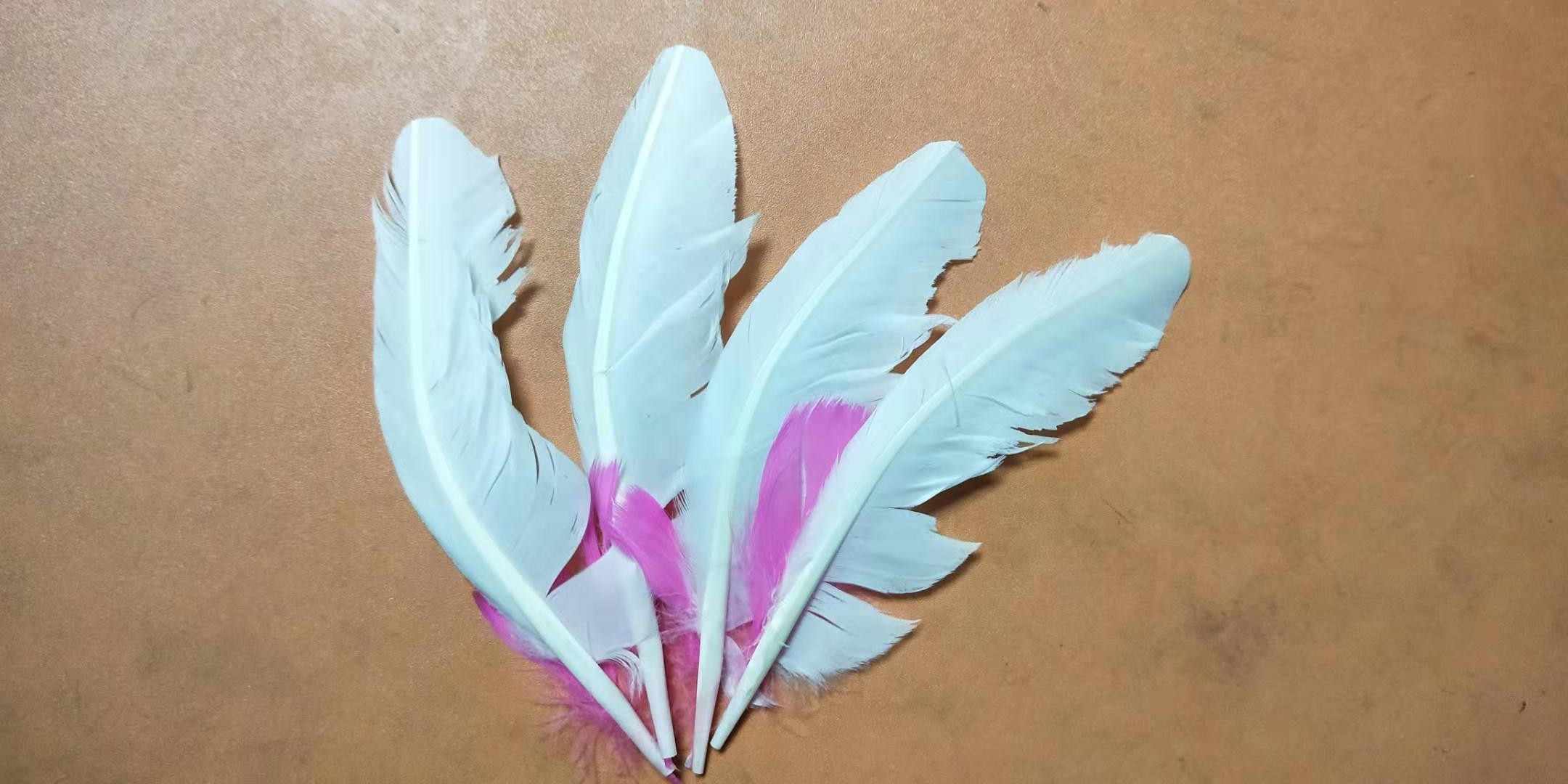

先将硅胶管套入支柱A和支柱B上,再将四根彩色羽毛对称依次插入硅胶管套中。

建议:拿着羽毛根部慢慢放入,防治弄坏羽毛,影响美观。





步骤5底座部分

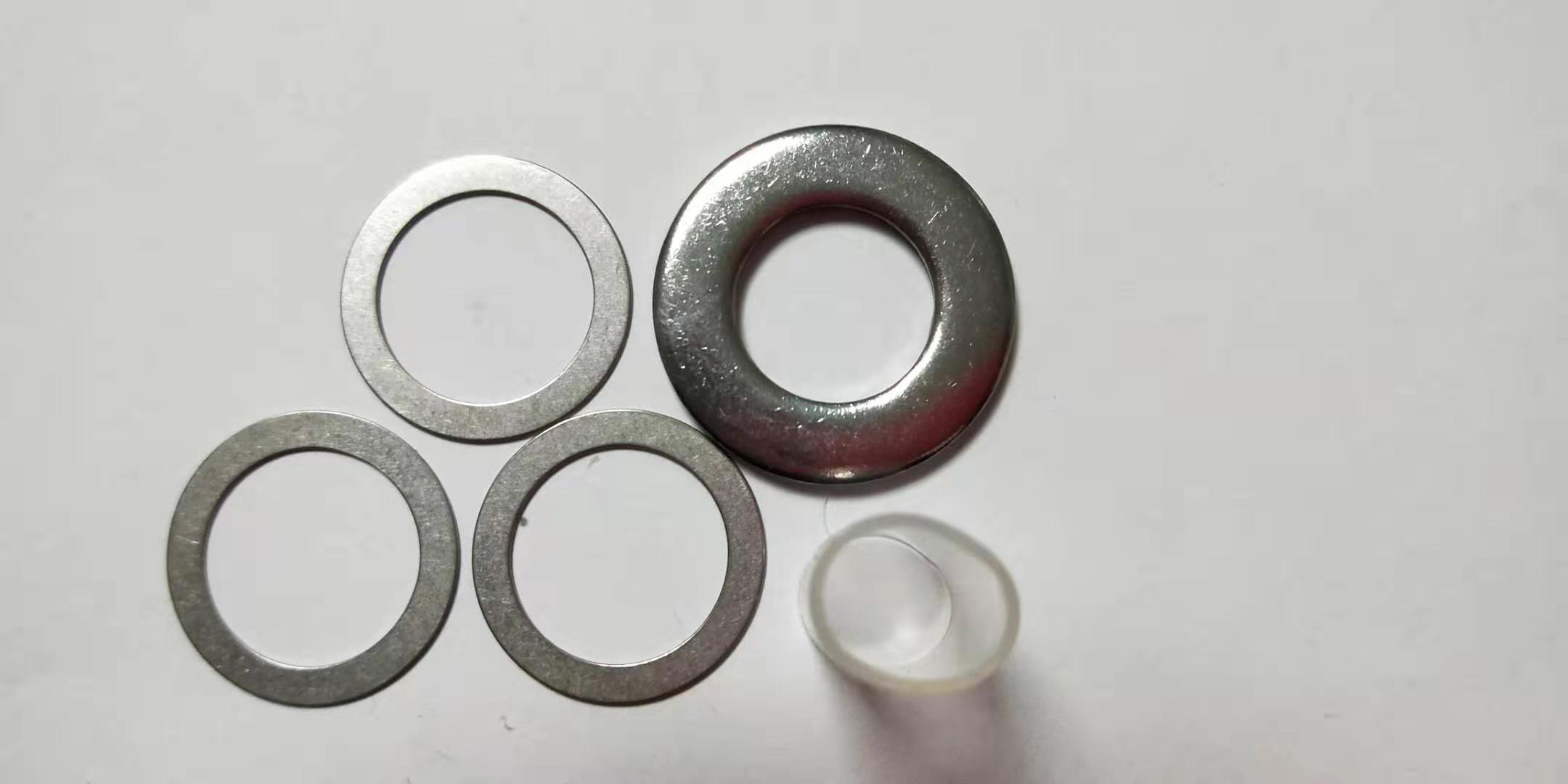

依次将一个金属大垫片、三个金属小垫片依次套在硅胶管,组装底座结束。背胶毛毡垫粘在底座电路板上,将电阻多余的管脚固定PCB底座,效果很好。






步骤6电池部分

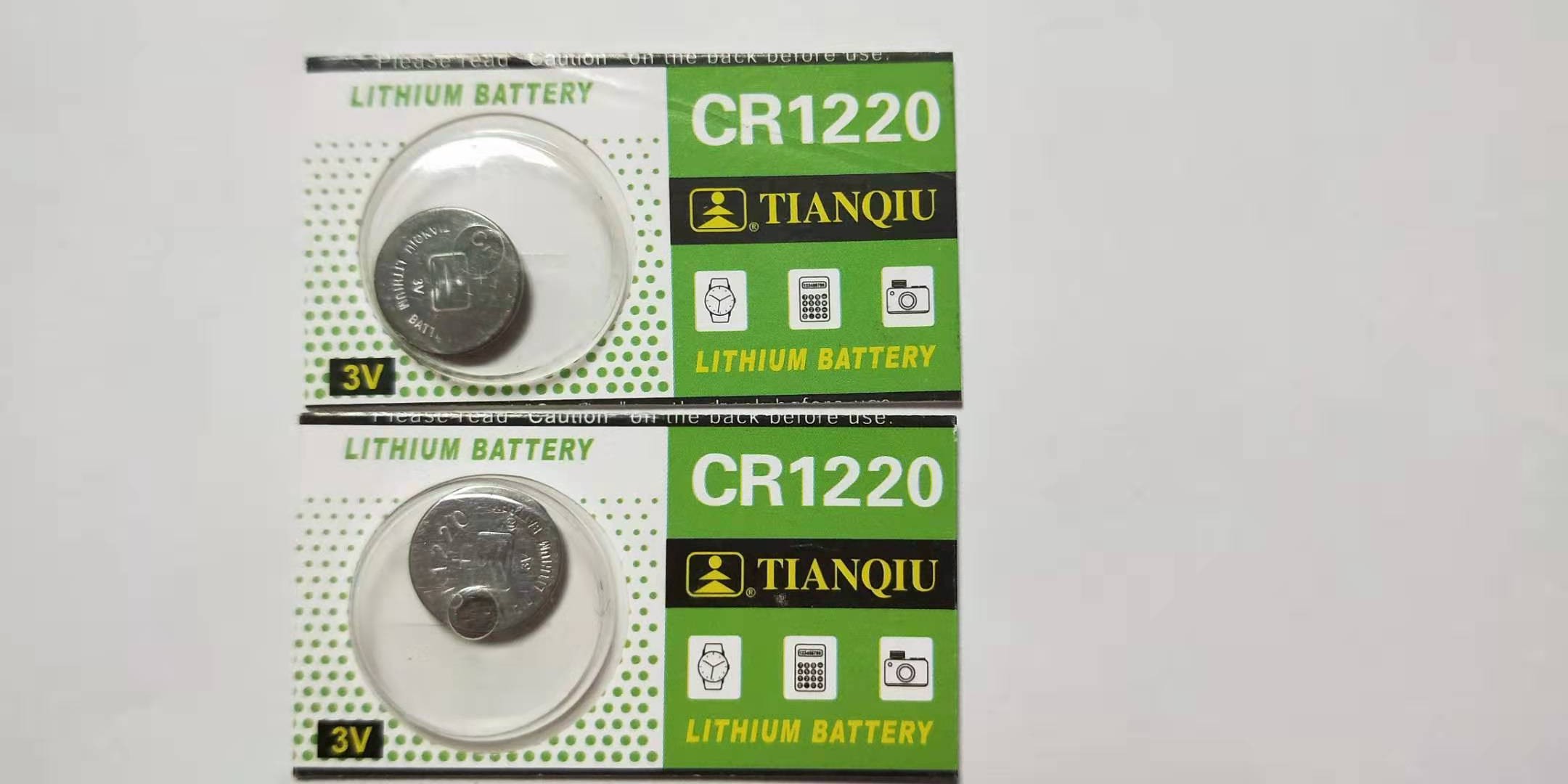

将二个电池座分别从正面插入, 在反面相应焊盘处焊接。安装3V3V纽扣电池CR1220插入电池底座,振动底板, LED灯将会点亮。






电子毽子购买链接:点击此处



kylinpoet  初级技神

发表于 2020-2-18 17:46:57

楼主强大,多谢分享。
回复

使用道具 举报

rzegkly  版主
 楼主|

发表于 2020-2-19 09:20:09

kylinpoet 发表于 2020-2-18 17:46
楼主强大,多谢分享。

谢谢
