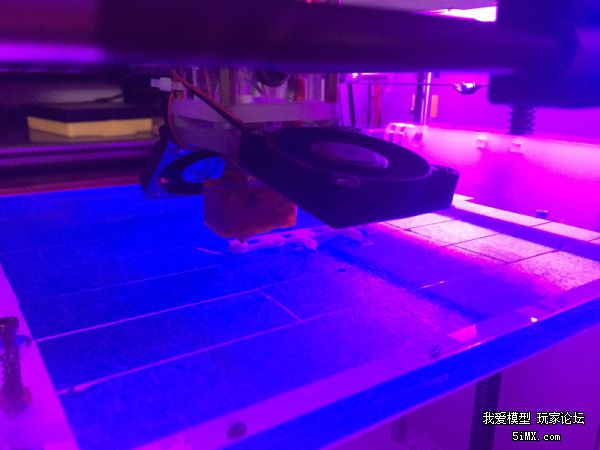

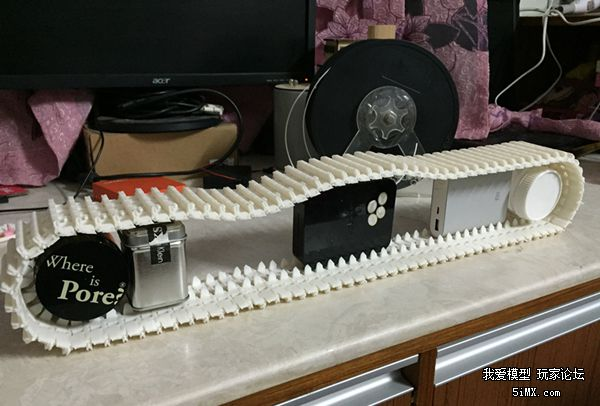

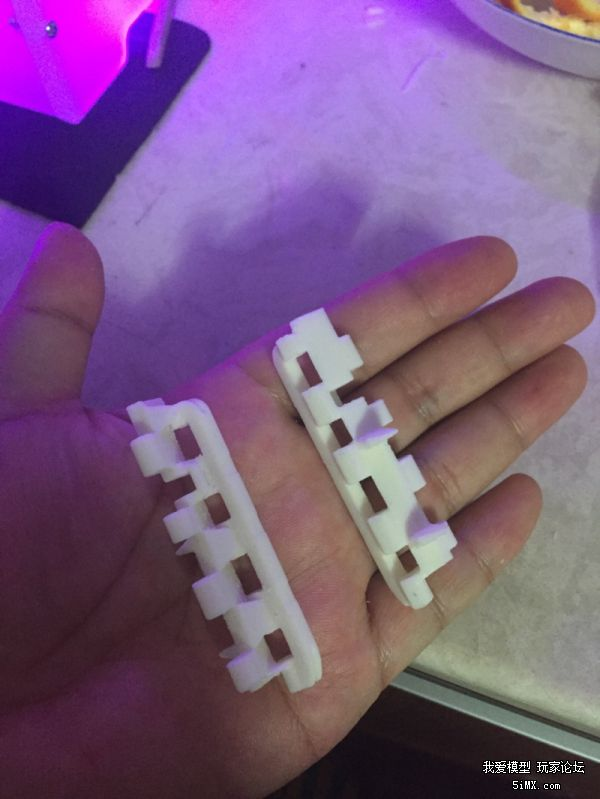

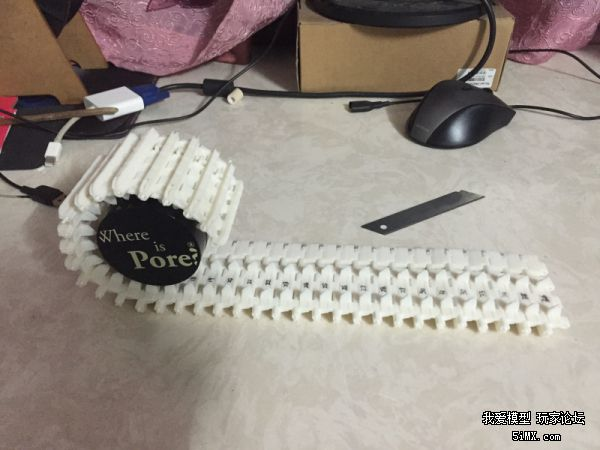

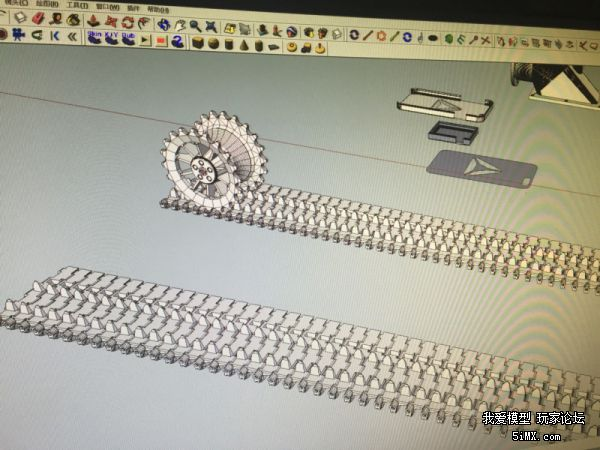

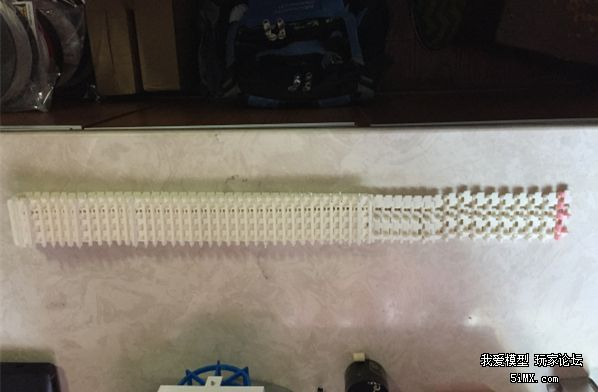

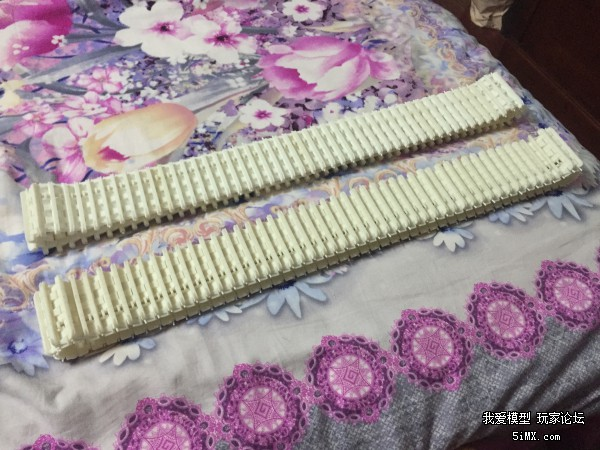

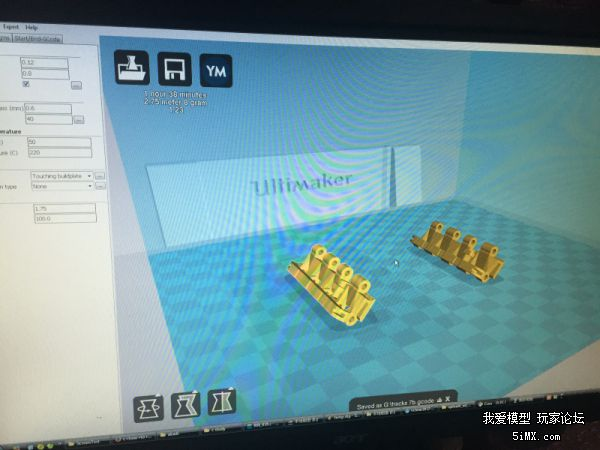

自从买了3D打印机，做零件什么的方便多了，于是最近头脑一热，全3D打印“虎式”这个疯狂的想法就诞生了。。。 鉴于现在桌面FDM打印机的速度，注定是个拼时间拼体力的活，为了加快进度，手把手的教会了老妈操作3D打印机和手动取件，这样我在上班的时候，家里的3D打印机也在“刷刷刷”的给我干活呢，后期可能引入兄弟的打印机，做分布式打印，不多说了，大家祝福我吧！ 楼主程序猿一个，而且最近在为中美创客大赛的决赛做最后冲刺，所以更新油会不及时，各位看官谅解哦 履带篇 第一阶段是最头疼的履带部分，计算下来需要200多块，还不算车体和炮塔上做外挂装甲的履带块，模型是网上找的模型修改的，主要是忠于原车外观的最大限度内，对部件进行了适宜3D打印的改造，然后重新生成STL模型，利用3D打印机打出来。 下面还是有图有真相吧：  sketchup中修改模型部件 cura生成部件gcode  开始打印  打印好的两块，连接轴孔径设计成了3D打印料的直径，这样不用再单独做连接轴了，先看看效果  看着履带一点点变长，老有成就感了！  继续！  单边完成！  终于，双边大功告成！是个庞然大物哦！  |
如果是破损，有碍观瞻，那通知我啊，咱是创客，再破再烂我都修的回来，就这么一声不响的直接丢弃了，这是我最不解的地方，我也无法揣测那个新进管理人员当时的想法，整个就一小媳妇做法。
我是和蘑菇云一起走过来的人，如今空间影响力越来越大，我们也很开心，软硬件升级了，管理也要同步跟进，不要让我的悲剧在其他会员身上重演。
事已至此，虎式找回的希望渺茫，可能已经在回收站变成碎片了吧，希望在另一个世界，它依旧是威震四方的元首铁骑…
[/color][/size]内构篇（炮塔舱盖）
[b][font=微软雅黑] [size=5]之前虎式坦克的炮塔外观基本完成了，接下来就是各处细节的再现，其中最主要的就是炮塔上的各处舱口盖了，截至此贴发表，已完成了弹药补充口，车长位舱盖和通风排气口
虎式坦克的车长指挥塔在各个阶段的型号中均有不同的变化，如下图的初期型，外观呈规则圆柱形，四周分布着狭长的观察孔，但是个人感觉不是太霸气。

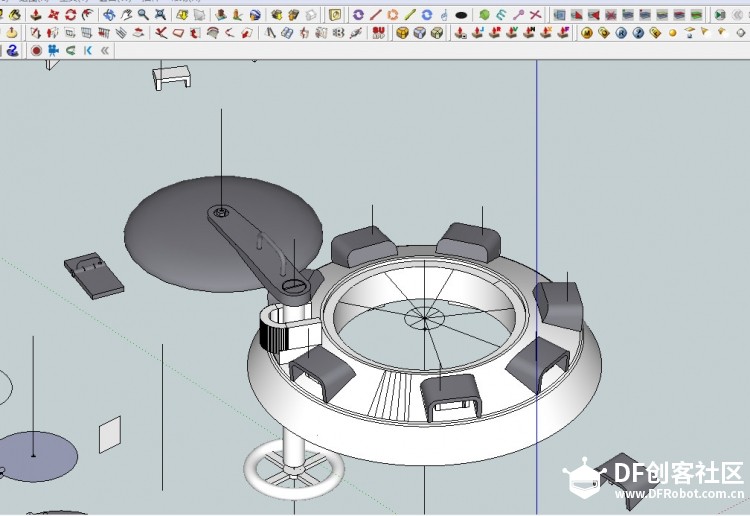

到了中后期，车长指挥塔做了较大改变，做成了半埋，四周布置了车长观察镜，舱盖也改成了先整体上抬，然后水平旋开的方式，同时还加装了机枪导轨。

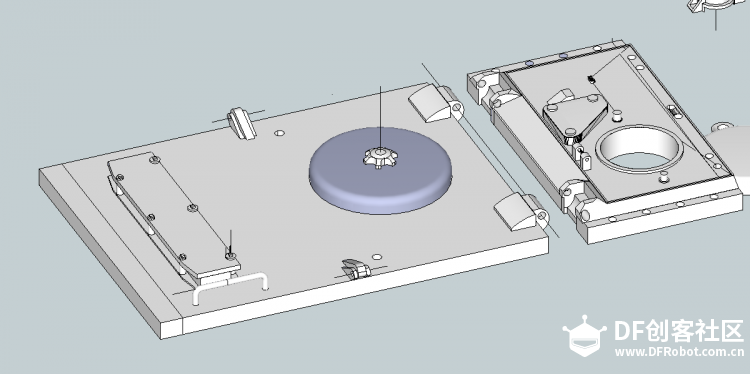

结合网上能找到的各处细节图，开始建模

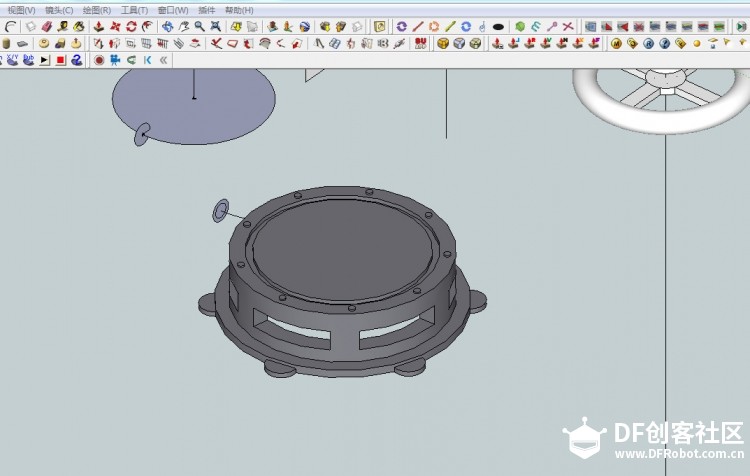

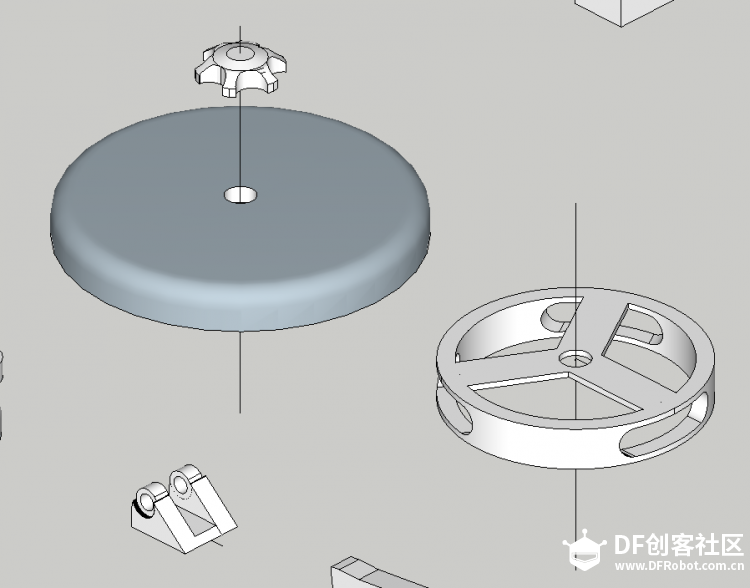

内部的顶升手轮机构也画出来了，后期这里会加上弹簧
通风排气舱口

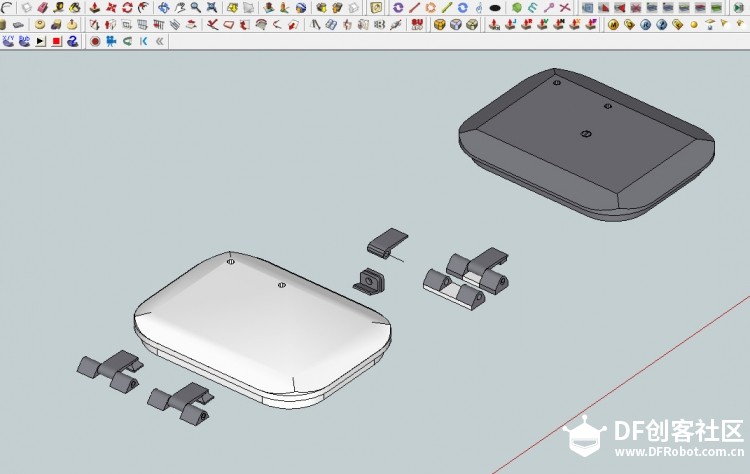

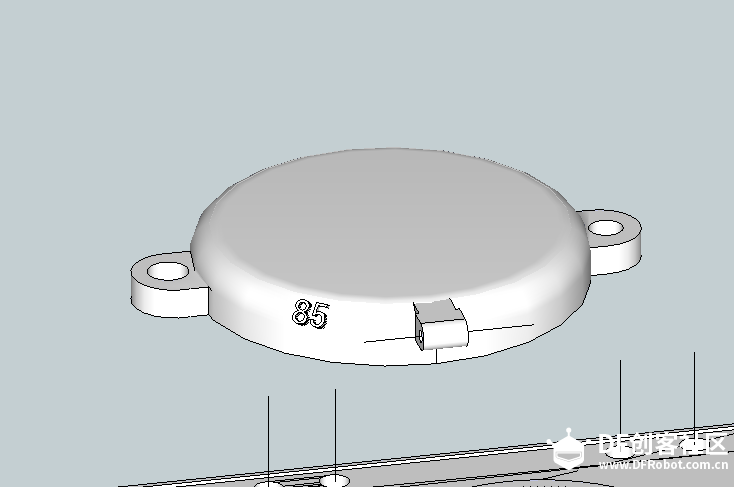

装填手舱口和上面的铰链，内部的锁紧机构后面再补全

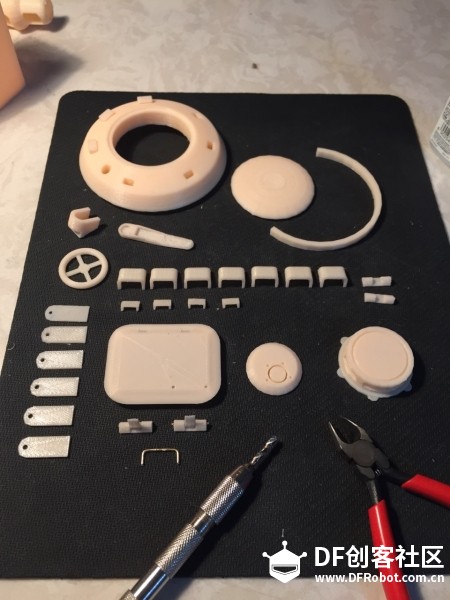

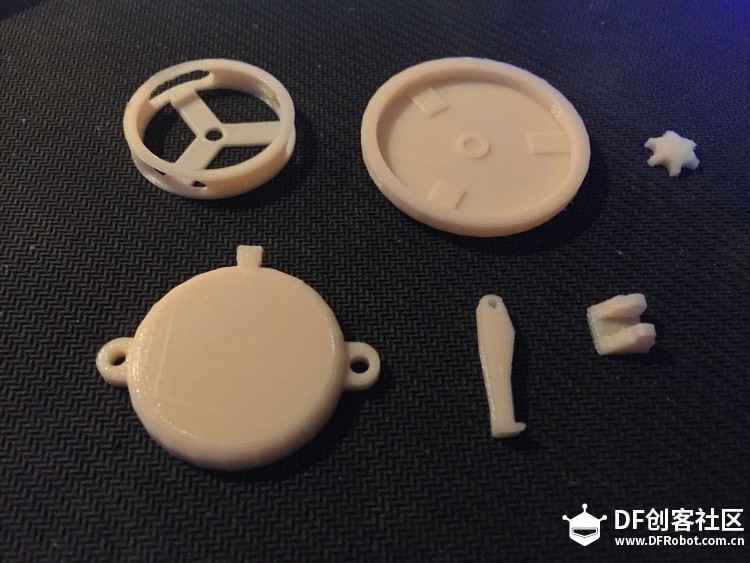

打印好的舱盖零部件，一大堆

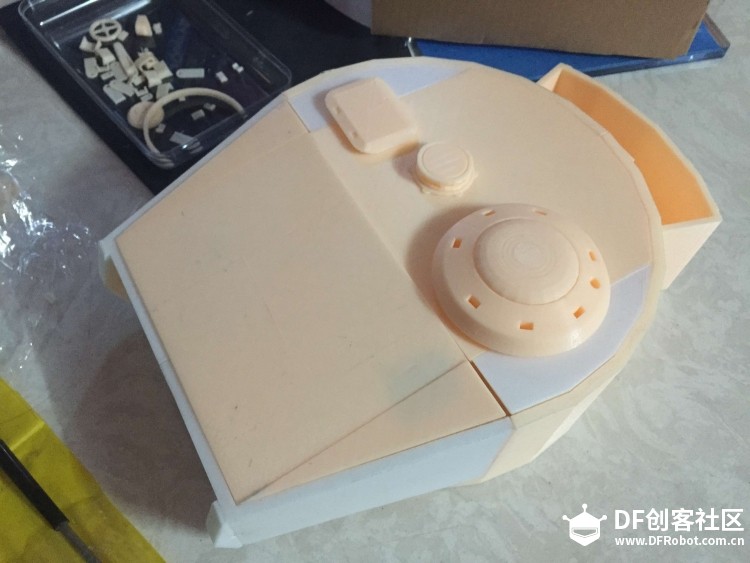

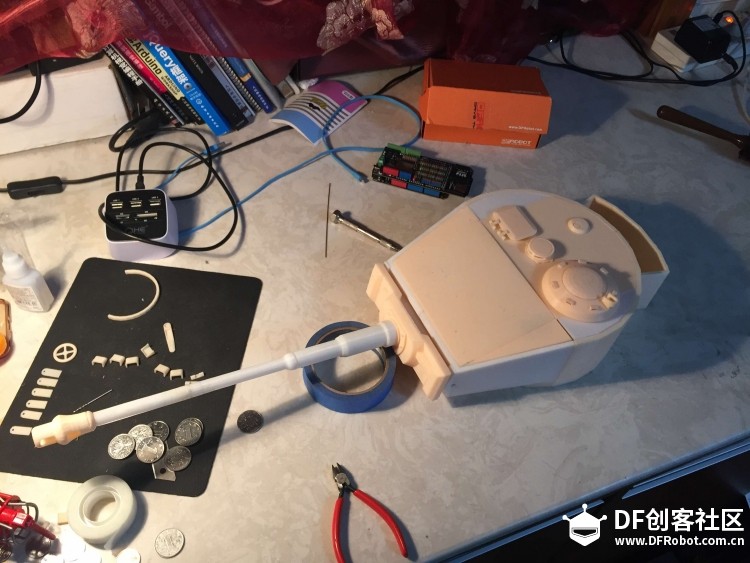

假组看下位置布局
[/font][/size][/b]
[size=5][color=Black]接下来动大手术的就是后部发动机舱部分了，原来的打印好的舱盖是这样的：
[/color][/size][align=center]
虽然细节尚可，但是还是不合我意

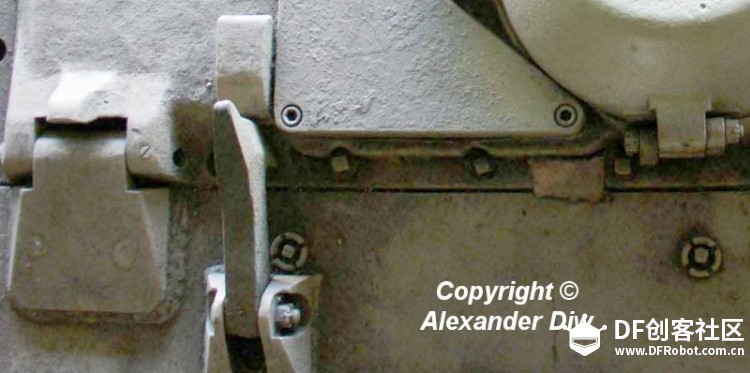

[align=left]同样也是Google了若干细节照片来进行辅助建模参考
[align=center]
[/align][/align]

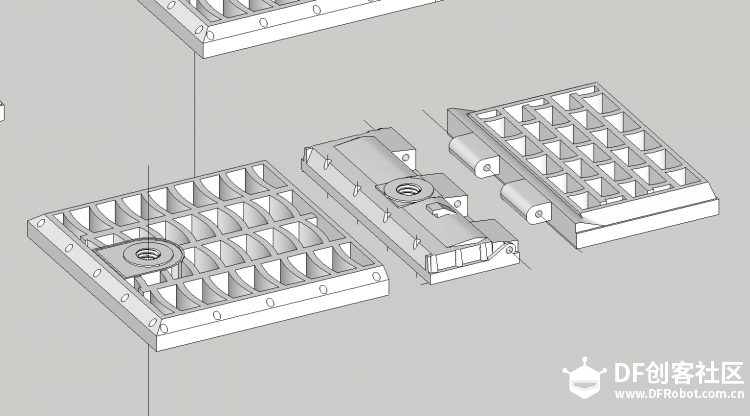

[align=left]于是，对之前的发动机舱盖建模继续修改,将原来整体一块的部件拆分成了若干部件
[align=center]
[align=left]在参照原车设计活动部件的同时，也另外追加了部分细节
[align=center]

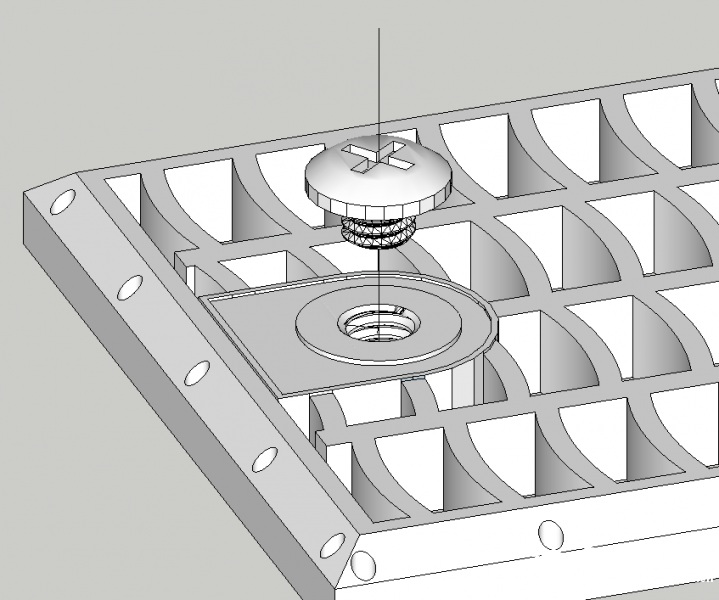

[/align][align=center]可动的燃油箱和水箱的盖子
[/align]
[align=center]

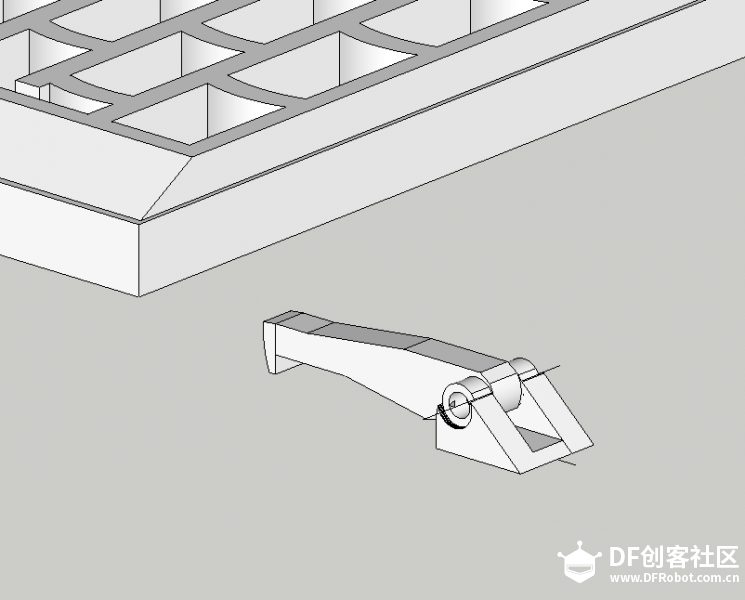

活动舱盖的固定钩
发动机舱空滤口
发动机舱开启扳手
发动机检修口盖
[/align][/align][/align]
干涉检查完毕，就可以使一个个的导出部件打印了
[align=center]

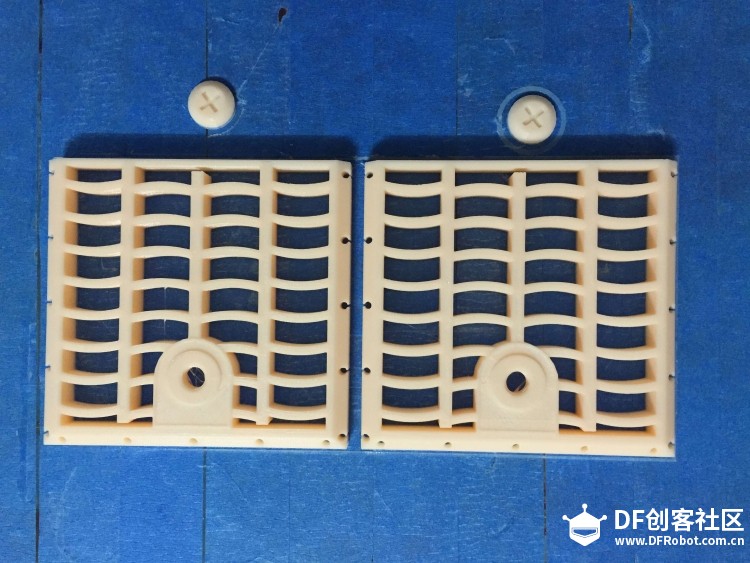

打印好的散热口舱盖

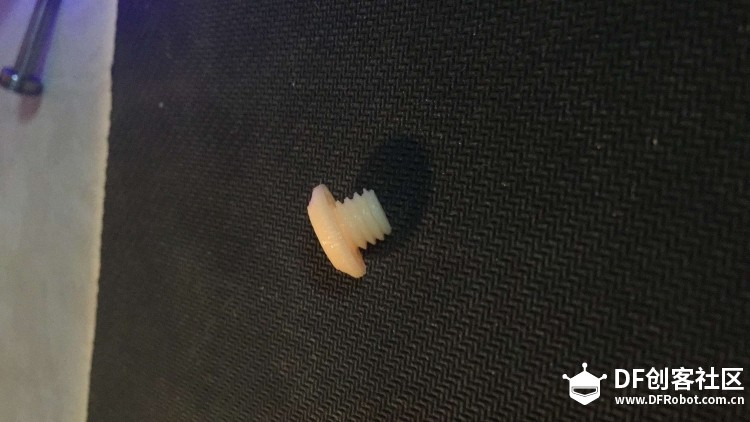

打印好的燃油盖，螺纹的效果相当完美！
空滤口部件和挂钩

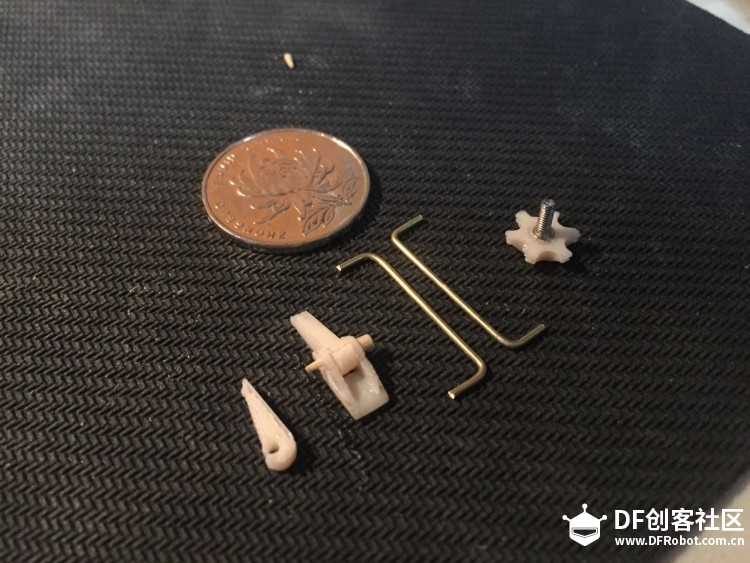

开启扳手，太细的拉手因为打印效果不佳，用1mm的铜丝弯制

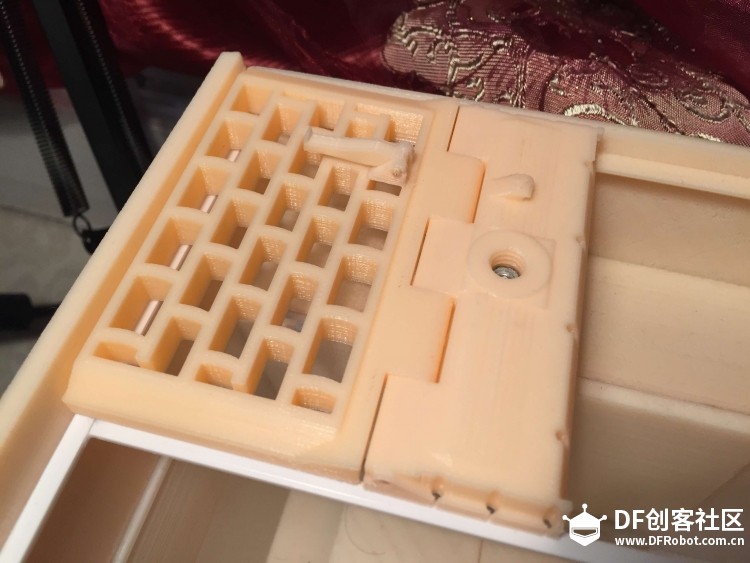

在车体上假组看看效果

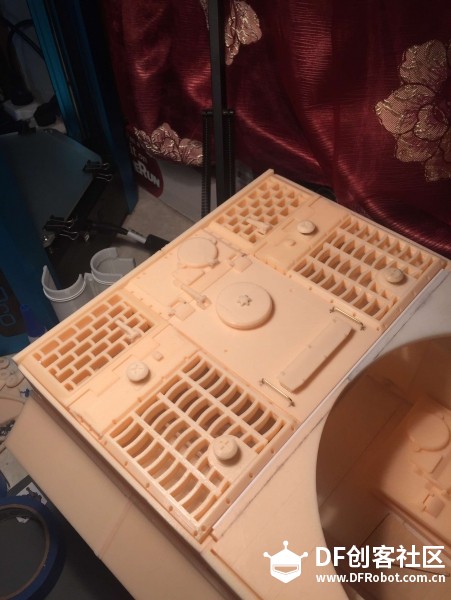

全部舱盖安装完毕，比之前的看上去层次分明多了，而且还有很多可动部件增加了乐趣

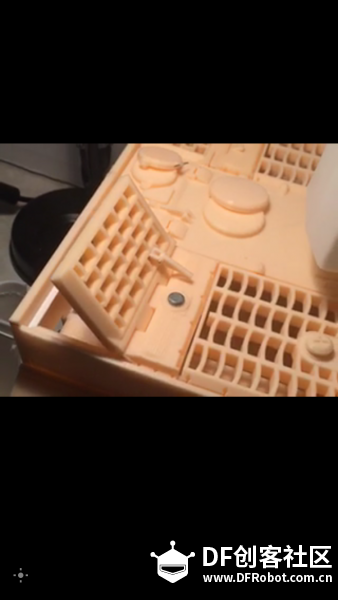

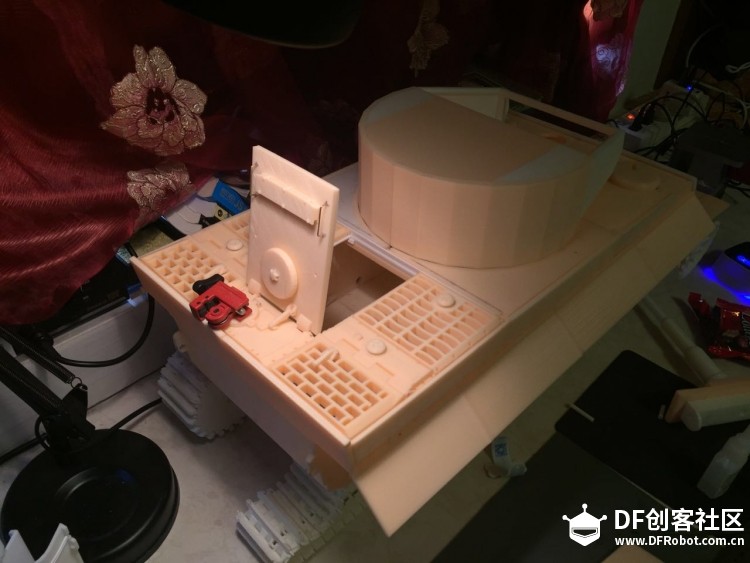

散热舱盖打开检修状态，上面活动挂钩可以勾在前面的钩作上固定
发动机舱整体盖板打开状态，同样有活动挂钩可以固定
