DIY超声波清洗器 （一）-- 背景及基础
2016-01-112.8万
AI 快速预览详细
本文介绍了DIY超声波清洗器的背景及基础。通过对比实验和电路检测，发现某款超声波洗衣器效果不佳的原因是输出频率与换能器谐振频率不匹配。文章详细解释了超声波清洗原理，包括“空化作用”、频率要求（40KHz到60KHz）和功率选择（大于0.5W/cm²）。最后提供了设计电路的基本参数，为后续的设计与实现过程打下基础。
|

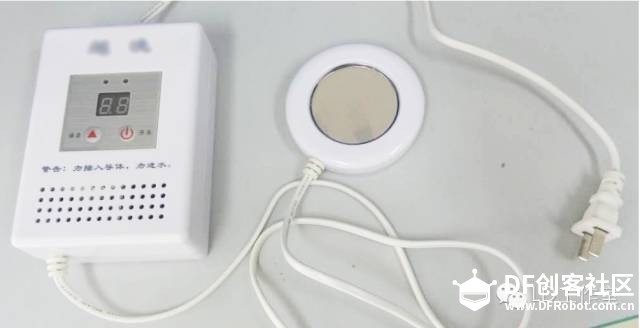

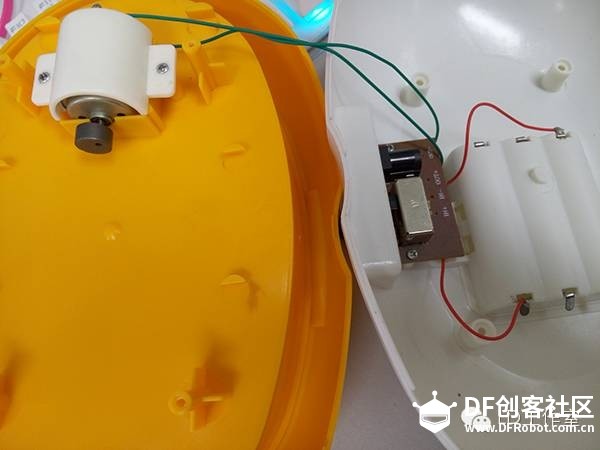

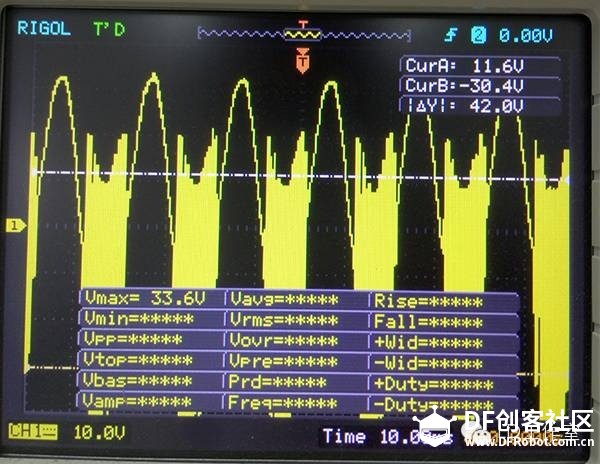

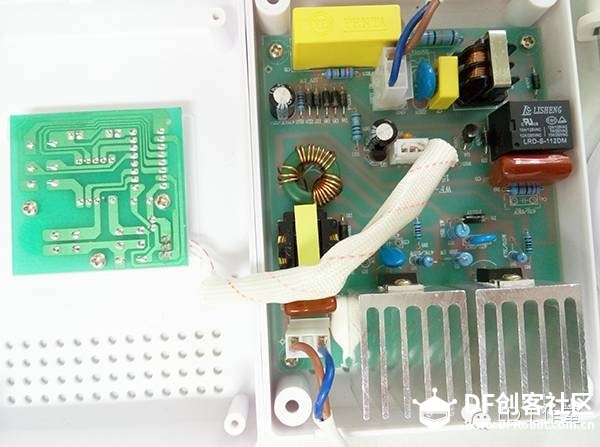

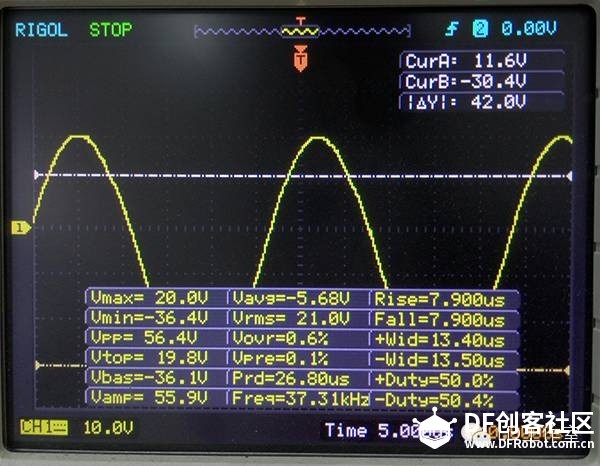

前段时间同事在某宝上买了一个超声波洗衣器，但是洗了几次却发现几乎没有任何卵用，为此他还专门做了一组对比实验。     从照片上确实可以看出来他买的这个玩意儿没有明显的作用。但这是因为这款产品的性能不好，还是超声波本就不适合用来洗衣服呢？毕竟最近在众筹网上有个比较火的项目“Dolfi”超声波清洗器，不至于也像这个东西一样没有任何效果吧！ 超声波换能器在正常工作时是处于谐振状态的，以此为依据我们就可以通过简单的检测来判断这个洗衣器是否工作良好。我们需要看一下电路的输出信号是否和换能器频率一致。 拆开后内部电路算是比较简单的，虽然有些部分可能不太好分析，但是整体的电路结构还是很明确的。   通电启动后用示波器测试输出端信号，是一个100V37KHz正弦波。由于整流部分用的是半桥，所以高频信号以工频周期出现。   接下来要单独测试换能器的谐振频率，下面的测试电路是换能器生产厂家给出的方案，比较简单，只需要一台信号发生器、示波器和几个电阻就可以了。  调节信号发生器的频率，使电压表（示波器）的电压幅值达到最大，此时的频率就是换能器的谐振频率。 经测试得到换能器的工作频率为46KHz。 如此我们已经可以确定这个电路的输出频率是不对的，换能器并没有处在合适的工作状态。 既然了解了大概的电路结构，倒不妨试着自己做一个。刚好同事手上有一个不用了的超声波眼镜清洗器，可以拆开对比一下内部电路。   …… 什么鬼？！这里面肿么只有一个电动马达？！！说好的超声波呢？ 算了算了，同情同事买到假货之余，还是老老实实地在网上找找资料吧！毕竟基础的知识是需要了解一下的。
基本概念已经了解了，那么之后要设计的电路也就有了个大概的参数：输出频率为手上的这块换能器的谐振频率46KHz，电压100V左右，功率预100W左右。 之前已经在网上找到很多相关的文档资料，相比较而言，感觉其中一篇硕士论文写得还不错，可以用来作为设计参考。 《超声波清洗机驱动电源研究》--谈敏 http://www.docin.com/p-172509196.html 下一篇将完整地记录整个系统的设计与实现过程。感兴趣的朋友可以继续关注后续的文章。 liudaosixway |
