本教程介绍了如何使用Arduino Uno R3开发板、Ethernet W5100网络模块和LM35温度传感器实现环境温度的实时监控。通过将Arduino Uno R3与Ethernet W5100按针脚对应插连，并将LM35的+Vs、Vout和GND分别接5V、A0和GND，用户可以将环境温度数据实时发送至贝壳物联平台。用户需要下载并安装aJson库，修改代码中的DEVICEID、APIKEY和INPUTID参数，然后将代码上传至Arduino开发板。通过贝壳物联平台，用户可以随时查看实时环境温度数据。
|

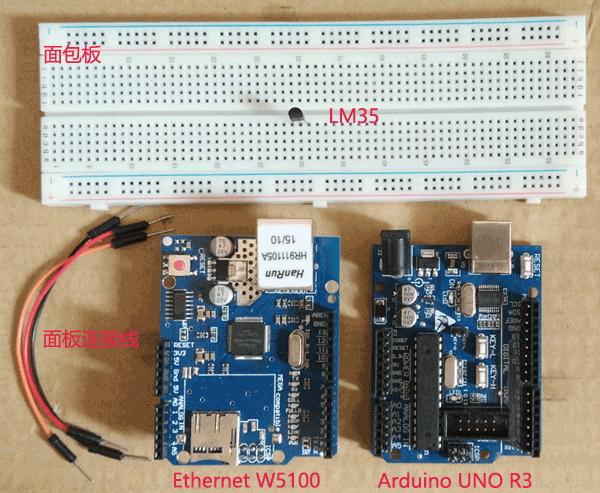

一、目标 Arduino通过Ethernet W5100连接贝壳物联，将LM35温度传感器获取到的环境温度实时发送至服务器，用户可通过设备的实时数据界面查看实时环境温度。 二、硬件

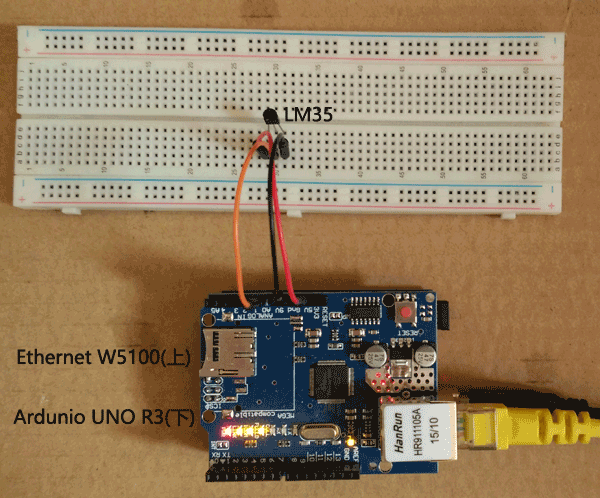

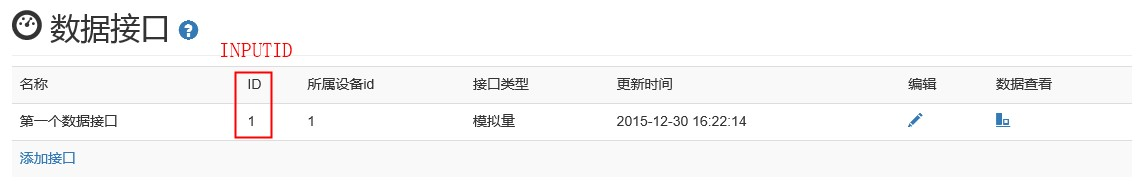

 三、接线 1、总览  2、接线说明 Arduino UNO R3与Ethernet W5100上下按针脚对应插连。 LM35三个正极分别接5V、GND和A1。  LM35 Arduino uno R3 +Vs 5V Vout A0 GND GND 四、代码下载及应用 本站所有公开代码托管于GitHub，方便大家使用和共同参与完善，地址：https://github.com/bigiot?tab=repositories 进入以上链接，依次点击 bigiotArduino -> Download ZIP下载。 下载代码后解压得到如下文件： / examples/ libraries/ README.md ... 1、将libraries/aJson文件夹全部复制到Arduino IDE的库文件夹内。 Windows系统通常位于： C:\Program Files (x86)\Arduino\libraries Linux通常位于：/usr/share/arduino/libraries 2、用Arduino IDE打开 examples/W5100/wendu/wendu.ino 修改其中的DEVICEID、APIKEY、INPUTID参数，将代码上传至Arduino开发板。 设备ID（DEVICEID）、设备密码（APIKEY）、接口ID（INPUTID）在会员中心查看得到，如果你尚未注册添加设备，请参考： 快速注册并添加设备及接口  贝壳物联设备id apikey查看  数据接口ID 五、数据查看 登录会员中心，点击数据接口，看到如下界面：  数据接口数据查看 点击数据查看，即可看到设备上传的实时环境温度数据。  如果设备公开，可在公开设备中点击查看实时数据。  公开设备查看数据 至此，本教程完毕 文章出自：http://www.bigiot.net/help/6.html |
