【自制电子仪器】第二弹：用Cheapduino给万用表增加测温功能
2016-04-292.2万
AI 快速预览详细
本文介绍了如何通过DIY低成本转换装置，使用DFRobot Cheapduino和DS18B20温度传感器，让普通万用表也能测量温度。具体步骤包括将传感器数据单总线焊接到Cheapduino的D9引脚，并在D9与VCC之间加上4.7K上拉电阻。这样，万用表就能通过频率档显示温度。这个项目不仅成本低，而且方便携带，适合电子爱好者和DIY项目。
|
LZ上周在一个试验中需要测试水温。找遍了军械库，都没有翻到温度计。 突然想到了有的万用表可以测温度....然而手边的要么不能测温度，要么没有探头... 于是，就想到了DIY一个低成本的转换装置，让普通的万用表也可以测温度~  材料：

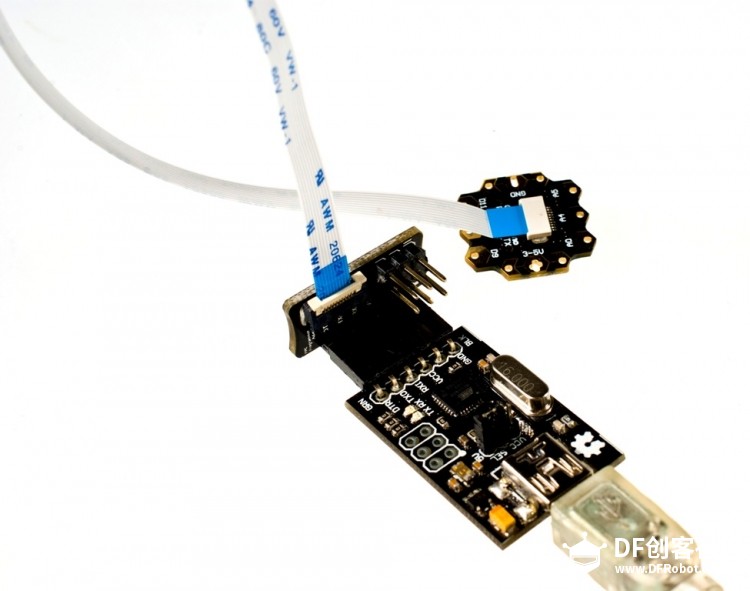

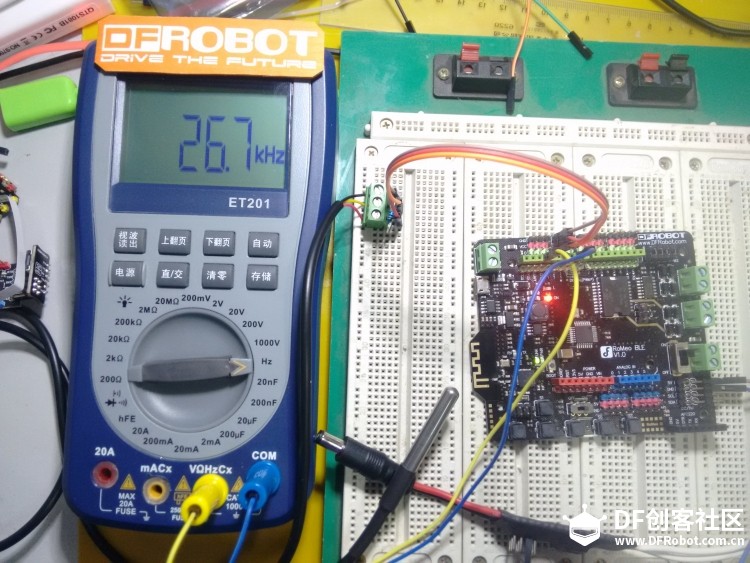

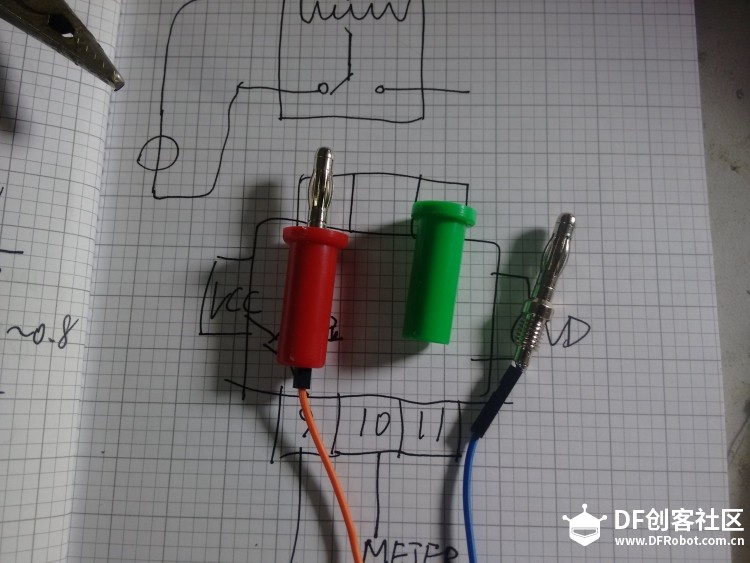

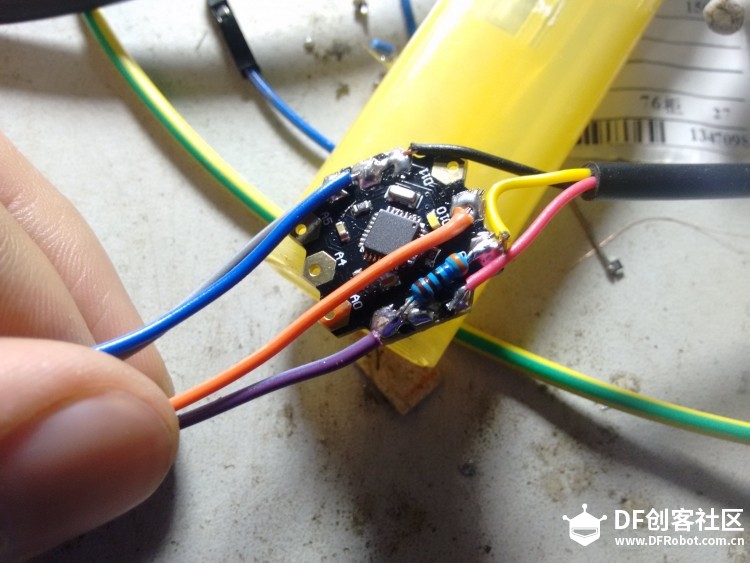

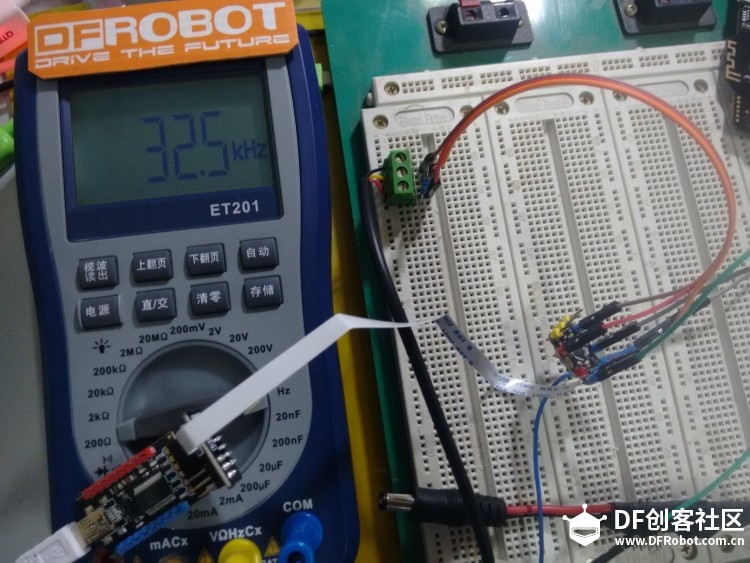

原理： LZ的万用表虽然没有测温功能，但是可以测量频率。我们可以用Cheapduino读出传感器数值，然后输出对应的频率，通过万用表的显示屏显示出来。 与用Arduino+液晶屏相比，这样成本低很多，也方便携带。   图为用DFRobot Romeo做的测试 缺点是不能插上就用。。还需要一路5V供电:( 制作方法： 用FPC编程适配器和配套的排线将附上的程序下载到板上  将传感器的数据单总线焊在D9上，D9与VCC之间加上一个4.7K的上拉电阻 VCC，GND焊两根杜邦线，用于供电 取两个香蕉插头焊上线，两个插头另一端分别接GND与D10   将万用表打到频率（Hz）档，上电测试。几秒钟后板子上的白色小灯会亮起。就可以顺利读取到温度啦。只不过单位显示的是kHz，无视就好:lol 用热缩管套好，板子上小灯的地方可以开个洞  sketch_apr26a.zip基于这种思想，可以用万用表测量绝大多数物理量，只要找得到相应的传感器~ |
-
