这是我的课堂（1）——点亮一盏灯
2017-11-047080
AI 快速预览详细
本文介绍了如何使用Arduino UNO板点亮一盏LED灯。首先，需要了解LED的极性，并通过220Ω电阻进行限流。接着，将LED阳极连接到9号引脚，阴极通过电阻接地。程序中，将9号引脚设置为输出高电平，从而点亮LED灯。这个项目适合初学者和STEM教育场景，帮助孩子理解基本的电子原理。
|

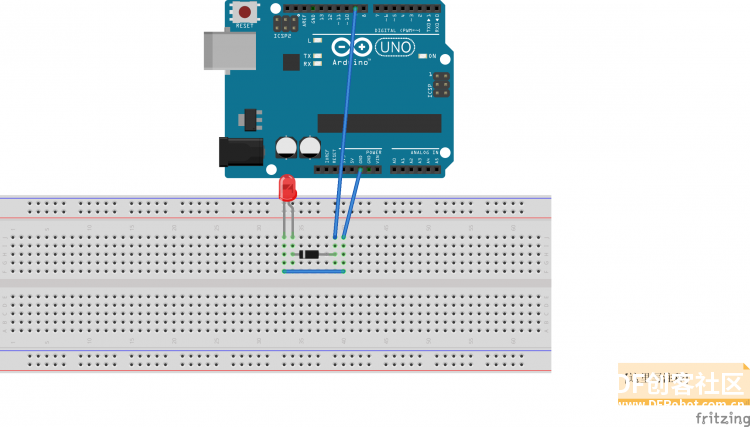

Arduino魔法书——点亮一盏小灯 Arduino UNO教程 LED是Light-Emitting Diode（发光二极管）的缩写，LED只允许电流单向通过——从阳极流向阴极。 较长的一端连正极，短的一端连阴极 LED有级性，它的连接方式很重要 LED通过一个串联的电阻连接，LED必须串联一个电阻进行限流，在这里要使用一个220Ω的电阻。按照下图对其进行连线 以下为程序 const int LED=9; //将LED定义在9的针脚 void setup() { pinMode(LED,OUTPUT); //将LED引脚设置为输出 digitalWrite(LED,HIGH); //将LED设置为高电平 // put your setup code here, to run once: } void loop() { // 什么都不做 } 下一步，开始试验 将这个输入Arduino 下节课我们再学习难度高一点的程序 |
-
Untitled Sketch_bb.png (179.25 KB, 下载次数: 2843)
