这是我的课堂（3）——analogWrite（）与脉冲宽度调制
2017-11-057723
AI 快速预览详细
本文介绍了如何使用analogWrite()命令在Arduino上实现脉冲宽度调制（PWM）。通过逐步改变8位值（0-255）来控制LED的亮度，实现了从暗到亮再从亮到暗的效果。程序示例展示了如何使用for循环和delay函数来实现这一过程。
|

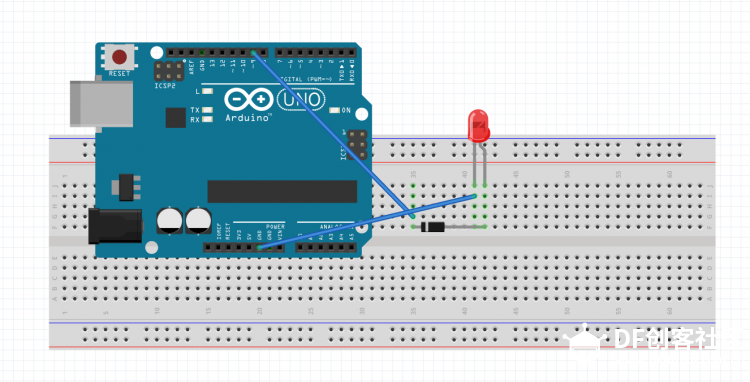

你可以使用脉冲宽度调制（PWM）技术来产生一个十分近似于模拟信号的输出。在每个Arduino上都有一些可以使用analogWrite（）命令来产生PWM信号，这些引脚在板上都有一个~标记。不难想象，如果降低电阻上的压降，LED的光就会变暗，因其为他的电流变小了。 PWM输出一个8位的值，你可以写入的范围是0~（2的8次方）-1，也就是0~255 以下为程序： [mw_shl_code=applescript,true]const int LED=9; void setup() { pinMode(LED,OUTPUT);// put your setup code here, to run once: } void loop() { for(int i=0;i<256;i++) { analogWrite(LED,i); delay(10); }// put your main code here, to run repeatedly: for(int i=255;i>=0;i--) { analogWrite(LED,i); delay(10); } } [/mw_shl_code] i++是一个简化写法，相当于i+i，同样i--就是i-i。 第一个让他逐渐点亮第二个逐渐灭 你可以通过MATLAB软件来看到PWM的波动 |
-
