【Mind+】Gravity:Arduino编程积木 魔法小屋-吹动风车是一个互动项目，通过声音传感器控制屏幕上的风车转动。硬件清单包括模拟声音传感器和UNO板。首先，将声音传感器连接到模拟引脚A0处，并将UNO板连接到计算机。然后，在Mind+软件中新建一个项目，添加舞台背景并绘制风车。编写程序，当声音传感器接收到的值大于50时，风车开始转动。这个项目适合STEM教育和少儿编程入门，能够激发孩子的好奇心和创造力。
|

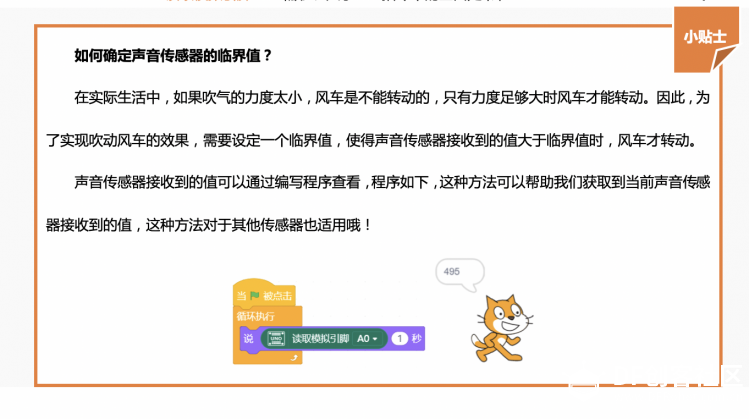

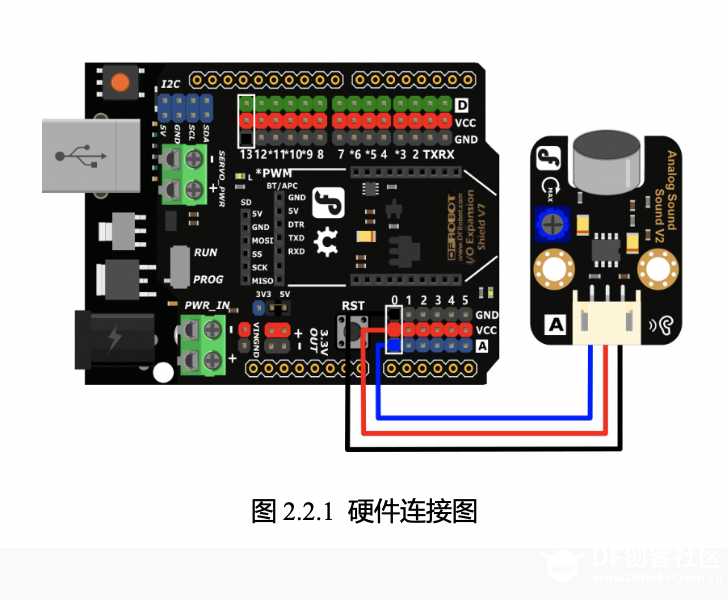

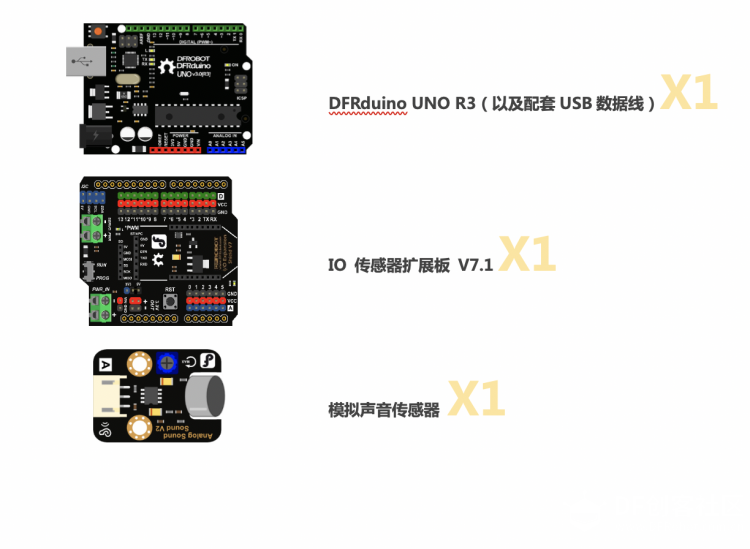

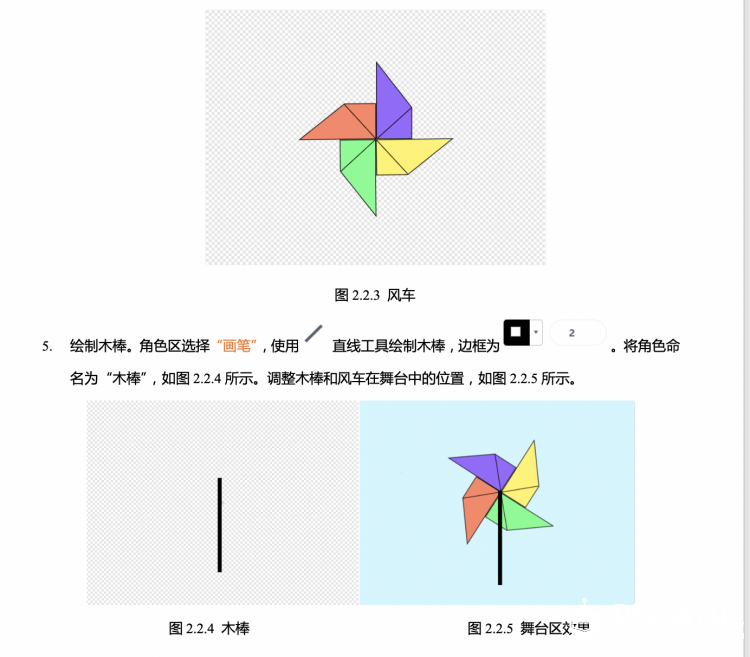

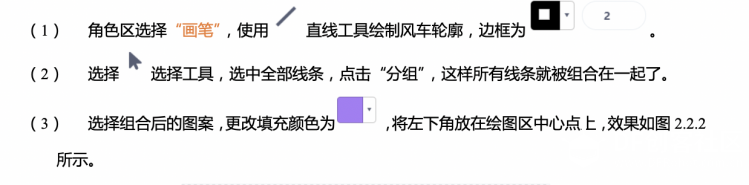

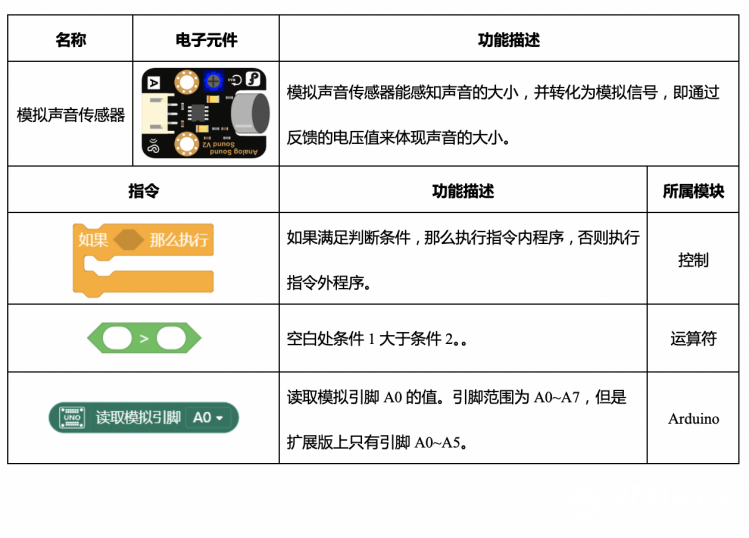

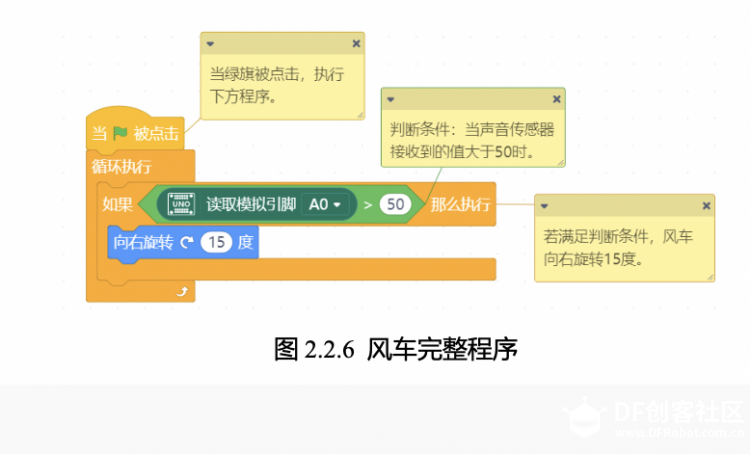

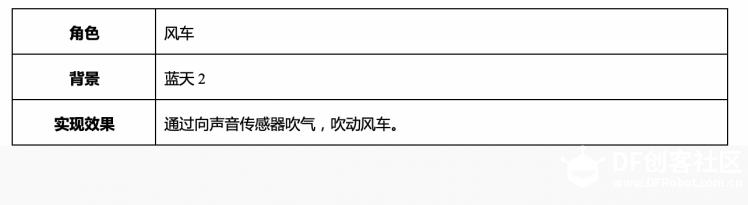

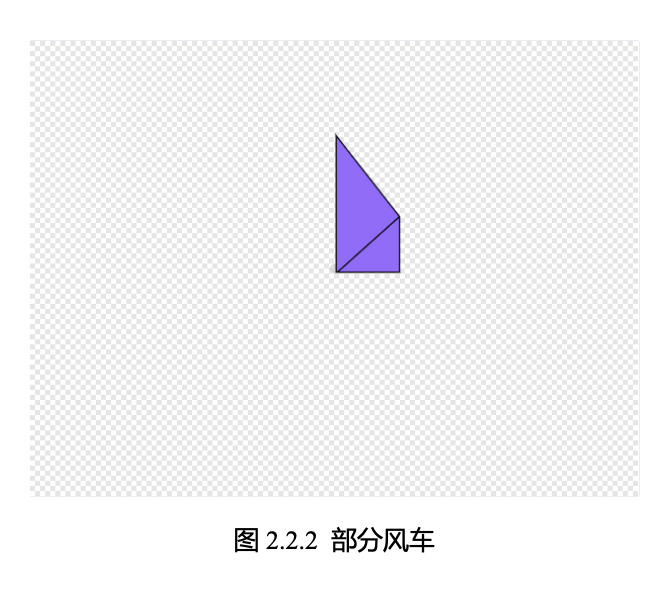

【Mind+】Gravity:Arduino编程积木 第二章 魔法小屋 第二节 吹动风车 星光剧场的表演有没有让你印象深刻呢？然而，仅仅作为旁观者来观看，是不是完全不够尽兴，快走进魔法小屋，这里有很多有趣的互动小玩意儿，带上小伙伴儿一探究竟吧！  第二节 吹动风车 听说在魔法小屋竟然可以吹动屏幕里面的风车哦，不信就来看看吧！ 任务分析  知识要点  硬件连接 硬件清单  连接图 模拟声音传感器连接在模拟引脚A0处，UNO板连接计算机。  动手实践 1.打开Mind+软件，新建一个项目。 2.添加舞台背景。选择“背景库”——“蓝天2”。 3.删除角色区的默认小猫角色。 4.绘制风车。   （4）依据步骤（1）~（3）绘制风车的其他部分，整体组合。注意，风车的中心要在绘图区的中心点上，这是因为角色的旋转是以中心点为中心的。将角色命名为“风车”，如图2.2.3所示。  6.编写程序实现当向声音传感器吹气时，风车转动。风车完整程序如图2.2.6所示。 （1）在角色区选择角色风车，选择“事件”——“当绿旗被点击”，拖拽至脚本区。 （2）选择“控制”——“如果那么执行”指令，拖拽至脚本区与“当绿旗被点击”组合。 （3）当声音传感器接收到的值足够大时，风车才转动，因此，判断条件为当声音传感器接收到的值大于临界值50。选择“运算符”——“大于100”指令，将“100”改为“50”；选择“Arduino”——“读取模拟引脚A0”，放入“大于50”指令中的空白处，即 。  （4）当满足判断条件时，风车转动。选择“动作”——“向右旋转15度”指令，放入“如果那么执行”指令内。 （5）要使风车产生持续转动的效果，需要加入“；b”指令。选择“控制”——“循环执行”指令，将步骤（2）~（4）所编写的程序放在循环体位置。  7. 保存项目，命名为“吹动风车”，连接设备，选择串口。点击 ，吹口气，让风车转起来吧。 探究思考 可不可以制作一个变速风扇呢？声音越大风车转动的越快。写下你的想法吧！  Gravity：Arduino 编程积木互动媒体教程目录牵引： 第一章：星光剧场 第二章：魔法小屋 第三章：造梦空间 第四章：奇想部落  ▲mind+官网：https://www.mindplus.cc Mind+是一款拥有自主知识产权的国产青少年编程软件，集成各种主流主控板及上百种开源硬件，支持人工智能（AI）与物联网（IoT）功能，既可以拖动图形化积木编程，还可以使用Python/C/C++等高级编程语言，让大家轻松体验创造的乐趣 |
