【Mind+】Gravity:Arduino编程积木 造梦空间-调光台灯
2018-12-173.4万
AI 快速预览详细
本教程介绍了如何使用Mind+软件和Gravity:Arduino编程积木制作一个调光台灯。项目包括硬件清单（如红色LED发光模块、模拟角度传感器）和详细的连接图。通过旋转模拟角度传感器，可以调节背景亮度，并控制LED亮度的变化。整个项目分为多个步骤，从新建项目到添加舞台背景、角色设置，再到编写程序。最终效果是通过旋转旋钮点亮房间并改变亮度。此外，还提供了进一步的设计思路，例如利用模拟角度传感器切换不同背景。
|

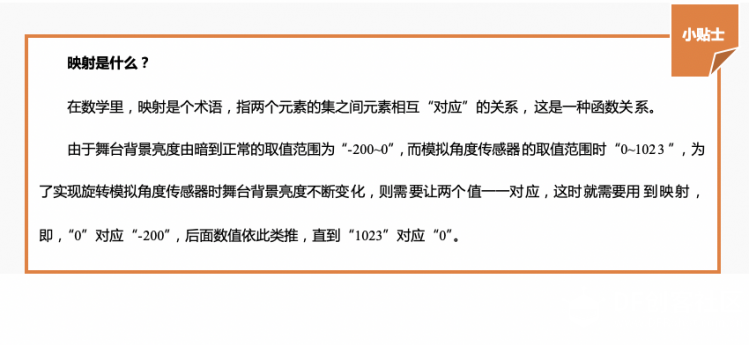

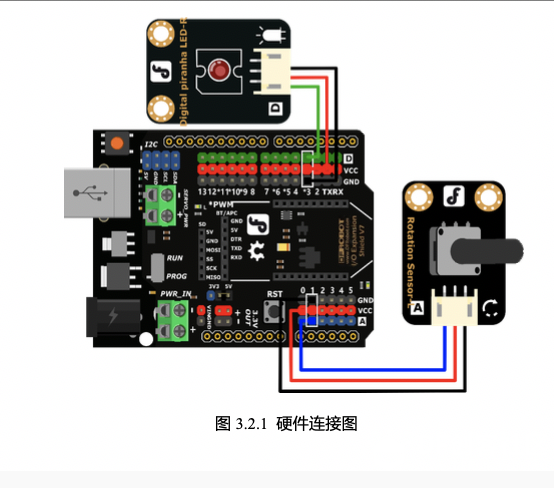

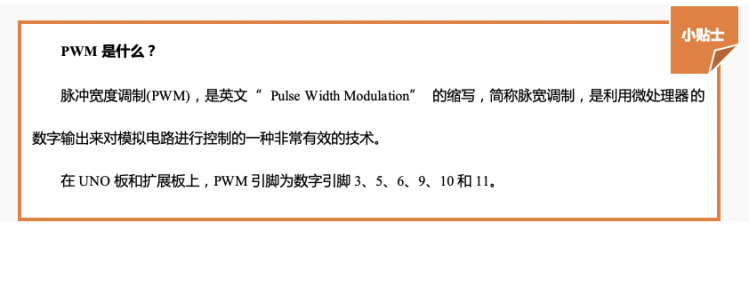

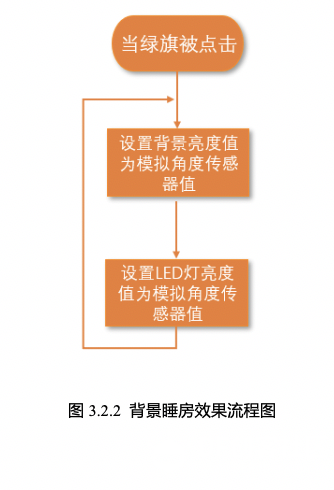

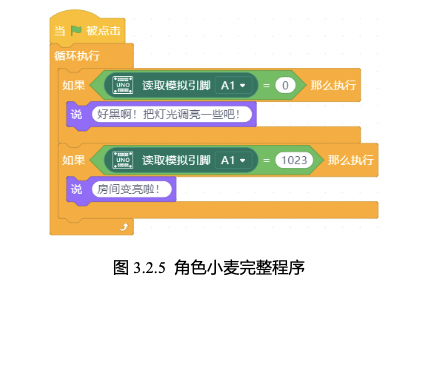

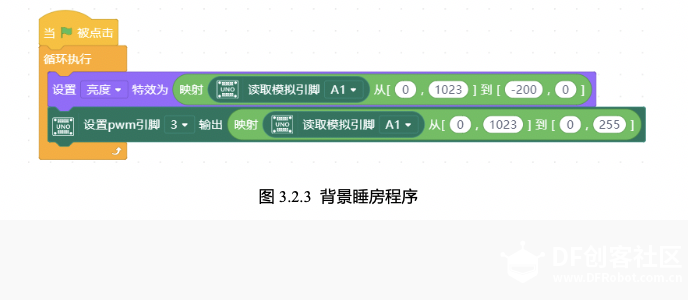

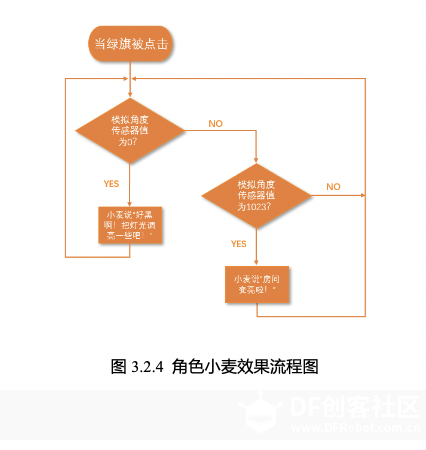

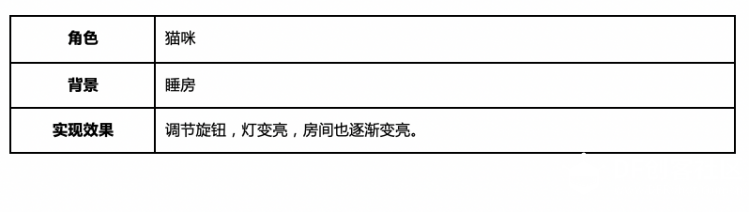

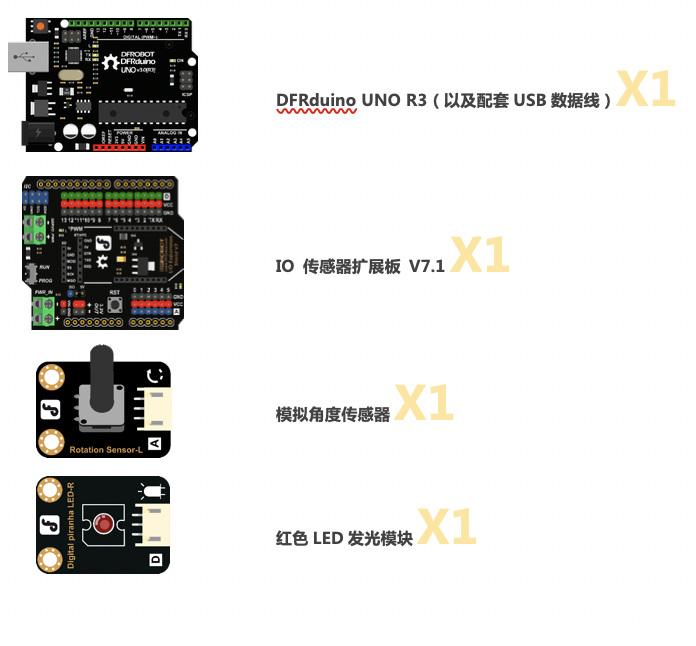

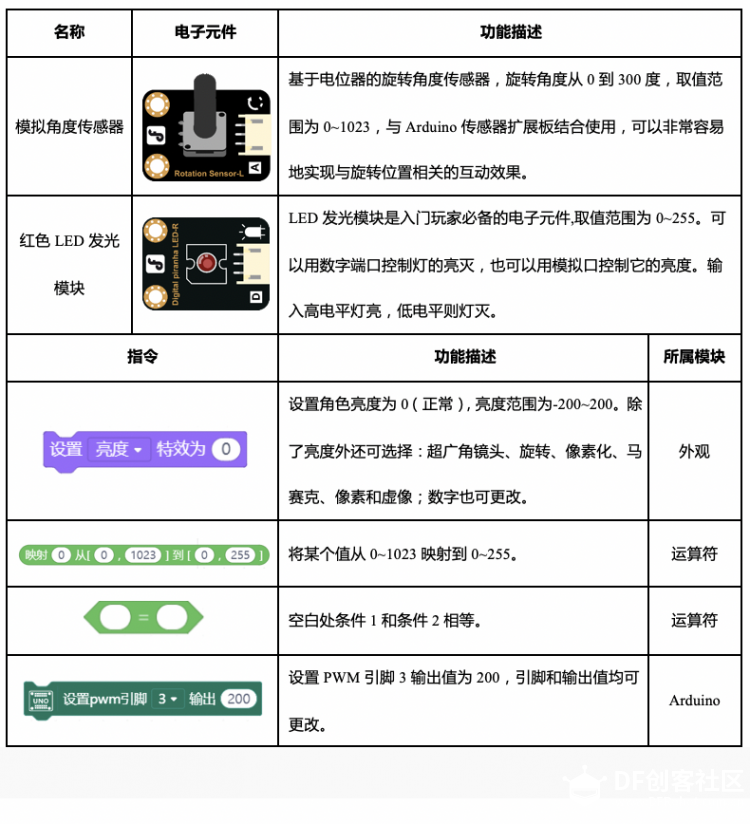

魔法小屋有没有让你收获满满呢？各种互动媒体小东西是不是很有趣呢？其实有些互动媒体作品是非常有实际应用价值的哦，我们一起去造梦空间看看吧！ 第二节 调光台灯 造梦空间里有一台调光台灯，旋转旋钮，点亮造梦空间和猫咪小麦的家吧。 任务分析  知识要点  硬件连接 硬件清单  连接图 红色LED发光模块连接在PWM引脚3处，模拟角度传感器连接在模拟引脚A1处，UNO板连接计算机。   动手实践 1.打开Mind+软件，新建一个项目。 2.添加舞台背景。选择“背景库”——“睡房”。 3.保留默认角色猫咪，将角色重命名为“小麦”。 4.背景睡房效果：旋转模拟角度传感器背景的亮度不断变化，同时，LED的亮度也随之变化。流程图如图3.2.2所示。  根据流程图编写程序，背景睡房完整程序如图3.2.3所示。   5.角色小麦效果：当房间漆黑一片时说“好黑啊！把灯光调亮一些吧！”；当房间变亮时说“房间变亮啦！”。流程图如图3.2.4所示。根据流程图编写程序，角色小麦完整程序如图3.2.5所示。   6.保存项目，命名为“调光台灯”，连接设备，选择串口。效果图如下图所示。  探究思考 模拟角度传感器不只可以调节亮度，还可以用来切换不同背景，带着小麦去全世界各地旅行吧。写下你的设计思路。  Gravity：Arduino 编程积木互动媒体教程目录牵引： 第一章：星光剧场 第二章：魔法小屋 第三章：造梦空间 第四章：奇想部落  ▲mind+官网：http://www.mindplus.cc Mind+是一款拥有自主知识产权的国产青少年编程软件，集成各种主流主控板及上百种开源硬件，支持人工智能（AI）与物联网（IoT）功能，既可以拖动图形化积木编程，还可以使用Python/C/C++等高级编程语言，让大家轻松体验创造的乐趣 |
