【mPythonX】——掌控风扇
2019-02-119524
AI 快速预览详细

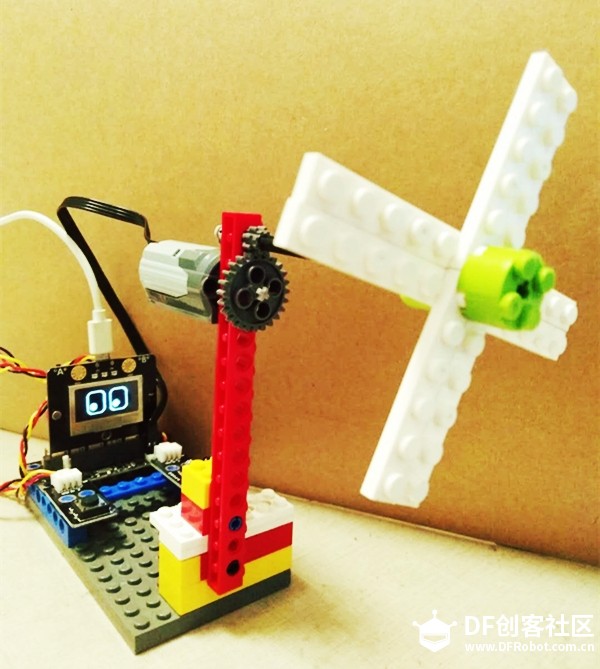

【mPythonX】——掌控风扇是一个基于掌控板的项目，通过红外传感器感应人的距离来控制风扇的自动开关。硬件包括掌控板、扩展板、红外传感器和直流电机。软件方面使用mPythonXSetup0.2.2_beta1进行图形化编程。项目步骤包括点亮板载RGB灯、打开文件系统添加文本路径，并设置红外传感器的阈值来控制电机的转动。这个项目不仅锻炼了孩子的编程技能，还让他们了解了传感器的工作原理。

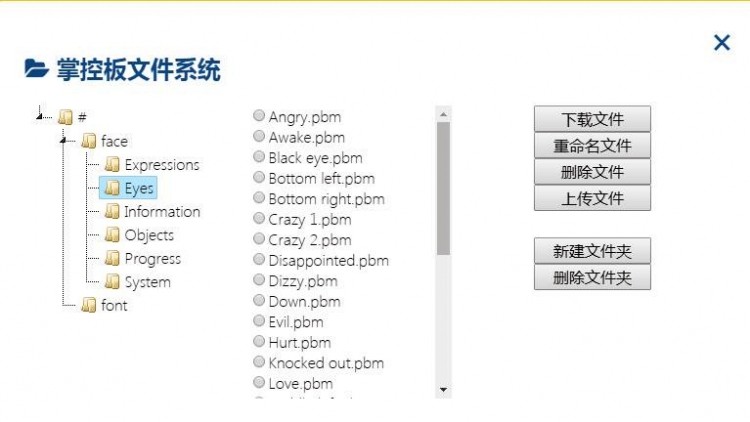

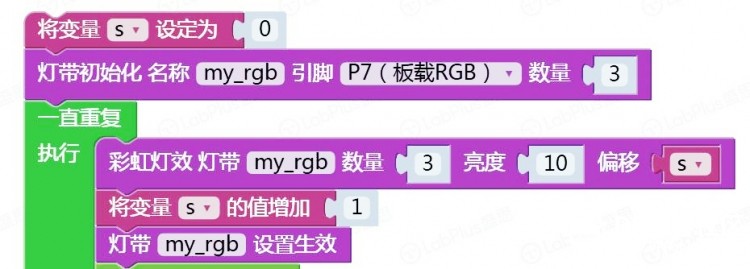

 盼望着，盼望着 东风来了 春天的脚步近了 冬去春来，万物复苏 天虽尚寒，心已向暖 虽然气象意义上的春天还有一段距离 但这并不妨碍我们规划未来 新的一年重拾信心和勇气 我们都是追梦人， 我们都在努力奔跑！ 改变，永远从当下开始！  一、思路： 掌控风扇通过感应红外传感器的模拟电压值（0-2253），判断人的距离，当人走到一定的范围内实现风扇的自动开关。 二、硬件 掌控板*1，扩展板*1，红外传感器*1，直流电机*1，3P杜邦线*1三、软件 mPythonXSetup0.2.2_beta1 下载地址： http://static.steamaker.cn/files/mPythonXSetup0.2.2_b1.exe 四、图形块编程： 1、点亮板载RGB灯，旋转点亮  2、打开掌控板文件系统，找到face目录  3、添加了文本，添加路径：face/Eyes/Bottom right.pbm和face/Eyes/Bottom left.pbm  4、当感应红外传感器p1模拟值大于等于1000时，电机转动3s，当感应红外传感器p1模拟值小于1000时，电机停止.  五、知识拓展 1、红外传感器 采用红外对管方式，波长940nm，红外发射管是白色，红外接收管是黑色；当供电时，红外发射管发出940nm红外光（不可见光），当遇到反射物后反射回红外光，不同颜色的物体反射能力不同，再通过红外接收管接收反射回的红外光，形成光电流，在一定的范围内它随反射光强度的变化而增大。 优点：低电流驱动、低功耗，发射稳定均匀。缺点：易受太阳光的影响，当光照时，饱和反向漏电流马上增加，形成光电流，在一定的范围内它随入射光强度的变化而增大。  当给电机加一直流电压，绕组线圈中就有电流流过，由电磁力定律可知导体会受到电磁力作用。导体处于N极下与电刷A接触电流向里流，产生电磁力矩为逆时针；导体处于S极下与电刷B接触电流向外流，产生电磁力矩仍为逆时针。转子在该电磁力矩作用下开始旋转… 六、视频回放 |
